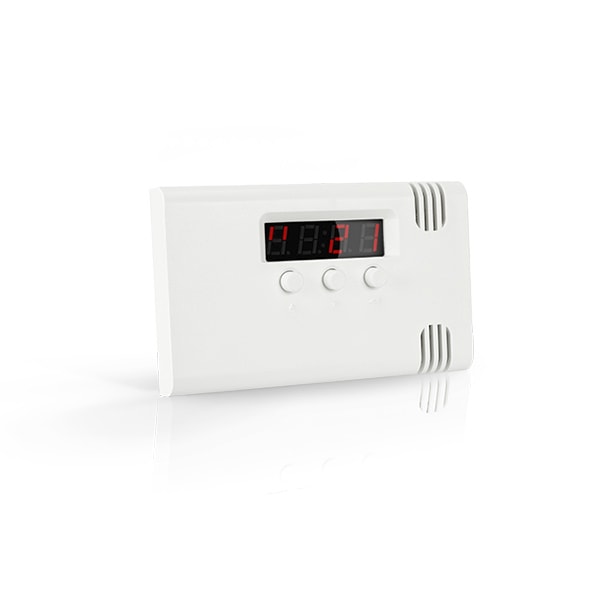

Bộ điều khiển nhiệt độ lập trình được Satel TD-1 - 2 relay output, màn hình LED

Satel TD-1 là bộ điều khiển nhiệt độ độc lập với 2 relay output lập trình được, màn hình LED 4 số hiển thị nhiệt độ tức thời, cảm biến tích hợp bên trong và đầu vào cho probe ngoài (tùy chọn). Mỗi relay kích hoạt khi nhiệt độ vượt ngưỡng H (quá cao), giảm dưới ngưỡng L (quá thấp), hoặc khi tốc độ thay đổi nhiệt độ vượt mức cho phép. TD-1 hoạt động standalone không cần panel an ninh, nhưng cũng kết nối được vào zone input của mọi hệ an ninh Satel qua ngõ relay.

2 relay output lập trình độc lập

TD-1 có 2 relay output (C1, C2) lập trình hoàn toàn độc lập. Mỗi relay có thể cấu hình:

Loại tiếp điểm (F13, F14): NC (normally closed) hoặc NO (normally open).

Điều kiện kích hoạt (F10, F11): kích khi vượt ngưỡng thấp L của cảm biến trong, ngưỡng cao H của cảm biến trong, ngưỡng L của cảm biến ngoài, ngưỡng H của cảm biến ngoài, cả hai ngưỡng L và H của cùng một cảm biến, hoặc khi tốc độ thay đổi nhiệt độ vượt giới hạn. Có thể tắt relay (oFF).

Ngưỡng lập trình (F1-F4): ngưỡng H và L cho cảm biến trong (F1, F2) và cảm biến ngoài (F3, F4). Người dùng đặt trực tiếp qua 3 nút và màn hình LED.

Giám sát tốc độ thay đổi nhiệt độ

Tính năng quan trọng phân biệt TD-1 với cảm biến nhiệt độ thông thường: cấu hình tốc độ thay đổi cho phép.

F5/F7: phạm vi thay đổi nhiệt độ cho phép (1 đến 10°C). F6/F8: khoảng thời gian trong đó sự thay đổi đó được phép xảy ra (2 đến 60 phút).

Ví dụ: F5=5°C và F6=10 phút, tức là nhiệt độ không được thay đổi quá 5°C trong vòng 10 phút. Nếu vượt quá, relay được cấu hình cho chức năng G (rate of change) sẽ kích hoạt. Phù hợp cho kho lạnh: phát hiện mở cửa kho liên tục hoặc lỗi máy lạnh gây tăng nhiệt nhanh, trước khi nhiệt độ thực sự vượt ngưỡng tuyệt đối.

Probe ngoài và bistable switch

Input S1-S3 hỗ trợ hai chế độ (cấu hình F9):

Probe ngoài (on II): kết nối cảm biến nhiệt độ ngoài cho phép đo đồng thời 2 điểm. Cả 2 cảm biến hiển thị trên LED, chuyển đổi bằng nút Up/Down. Probe ngoài chịu được ngoài trời.

Bistable switch (InCo): thay vì probe ngoài, kết nối công tắc 2 trạng thái (ví dụ: công tắc ngưỡng nhiệt độ, công tắc từ cửa kho). Khi switch đóng, TD-1 dùng bộ ngưỡng thứ nhất; khi mở, dùng bộ ngưỡng thứ hai. Tính năng này hữu ích cho kho có 2 chế độ vận hành (đông lạnh và làm mát thông thường).

Màn hình LED 4 số và giao diện lập trình

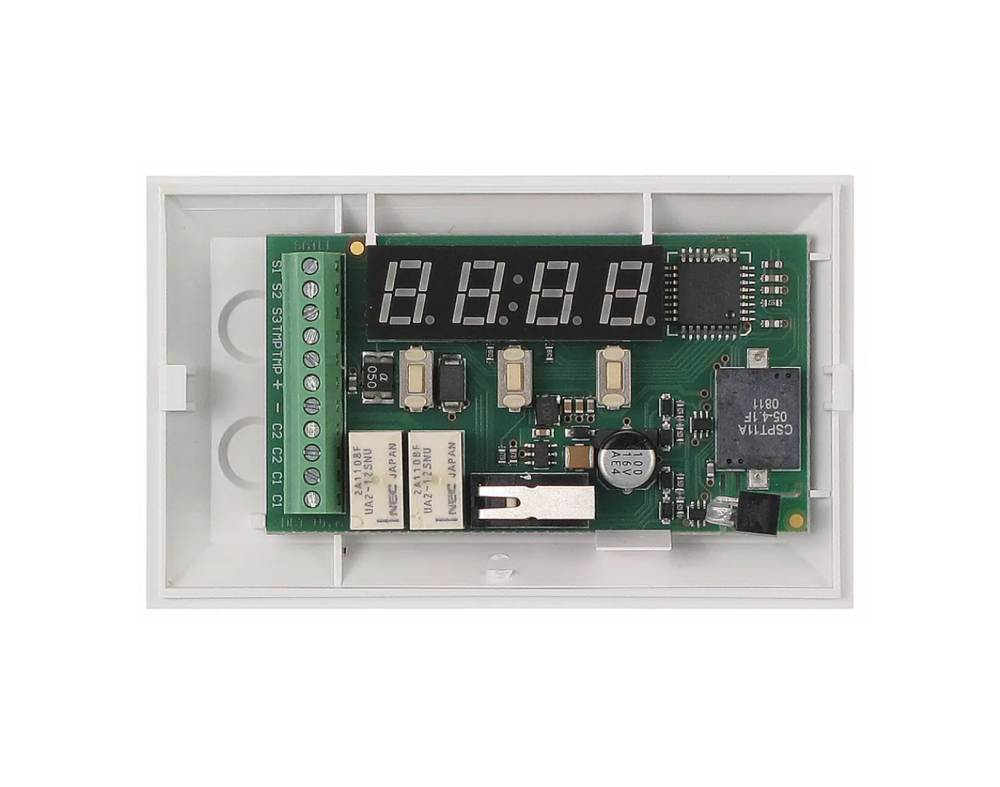

Màn hình LED 4 số hiển thị nhiệt độ liên tục. 3 nút điều hướng và xác nhận cho phép lập trình trực tiếp trên thiết bị không cần phần mềm hay máy tính.

User menu: truy cập bằng giữ nút OK 4 giây, chỉnh ngưỡng H và L cho 2 cảm biến. Installer menu: truy cập bằng giữ đồng thời 2 nút trong 10 giây, cấu hình đầy đủ F1-F14. Factory reset: tắt nguồn và bật lại trong khi giữ 2 nút cùng lúc.

Tương thích hệ thống

Hệ thống Satel

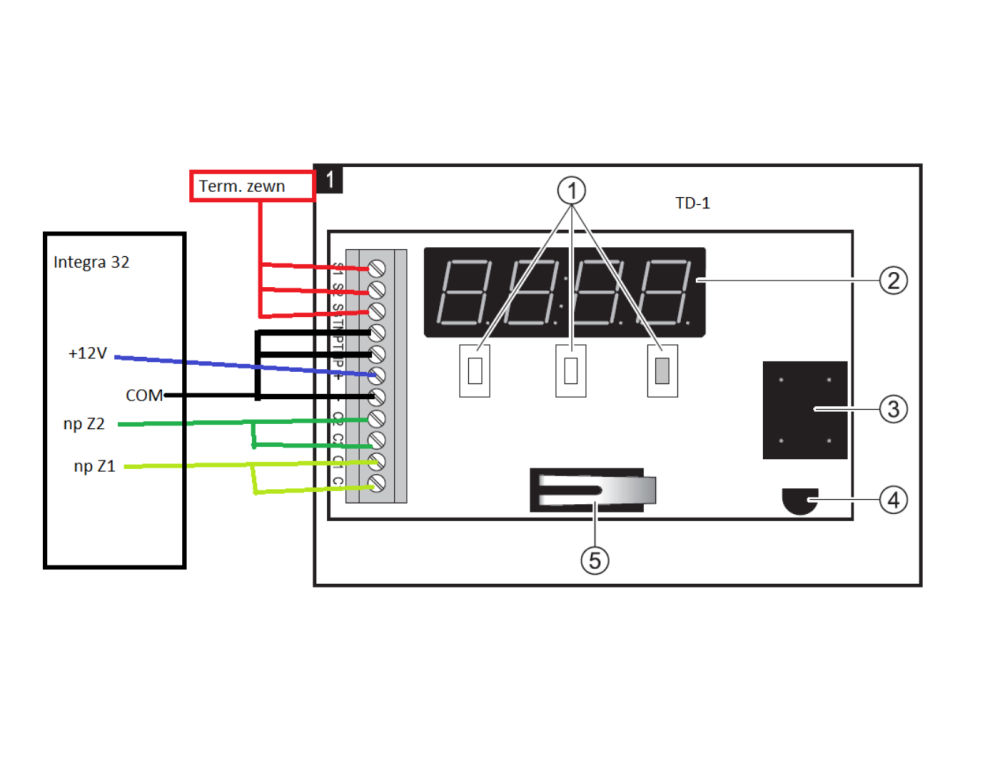

Ngõ relay NC/NO của TD-1 kết nối vào zone input của panel Satel. Trong hệ INTEGRA hay VERSA, zone này có thể cấu hình là 24-hour zone để giám sát nhiệt độ liên tục:

INTEGRA 128 Plus, INTEGRA 64 Plus, INTEGRA 64, VERSA 10, VERSA 15, PERFECTA 16.

Hệ thống KNX

Relay output TD-1 (C1 hoặc C2) kết nối vào module binary input KNX như KTE8UP hoặc KNX-BIN24. Trạng thái relay (nhiệt độ bình thường/bất thường) chuyển thành datapoint KNX, tích hợp vào logic BMS: bật/tắt điều hòa, bật quạt làm mát, gửi cảnh báo qua hệ DALI.

Standalone và BACnet/Modbus

TD-1 hoạt động standalone hoàn toàn, không cần panel hay controller bên ngoài để điều khiển relay theo ngưỡng nhiệt độ. Relay output 1A/30V DC có thể trực tiếp điều khiển cuộn hút relay 12V, đèn cảnh báo, hoặc van điện từ công suất nhỏ. Kết hợp với I/O module BACnet/Modbus để đưa trạng thái vào BMS tòa nhà.

Kết luận

Satel TD-1 là bộ điều khiển nhiệt độ lập trình linh hoạt cho ứng dụng giám sát và điều khiển cục bộ: kho lạnh, nhà kính, phòng server, khu nông nghiệp. 2 relay output độc lập, giám sát tốc độ thay đổi, probe ngoài tùy chọn, và giao diện lập trình trực tiếp tại thiết bị. Kết nối với panel Satel INTEGRA/VERSA hoặc module binary input KNX để mở rộng khả năng cảnh báo và tích hợp vào hệ thống lớn hơn.

Câu hỏi thường gặp

Có. TD-1 là bộ điều khiển nhiệt độ độc lập. Relay output kích hoạt theo ngưỡng lập trình mà không cần panel. Tích hợp panel chỉ cần khi muốn ghi log sự kiện, cảnh báo từ xa qua hệ an ninh.

Tốc độ thay đổi nhanh thường chỉ ra sự cố (mở cửa kho bất thường, lỗi điều hòa đột ngột) ngay cả khi nhiệt độ tuyệt đối chưa vượt ngưỡng. TD-1 phát hiện sớm qua cơ chế rate-of-change, cho thời gian can thiệp trước khi hàng hóa bị ảnh hưởng.

TD-1: cần điều khiển thiết bị (relay output), hiển thị tại chỗ (LED), giám sát tốc độ thay đổi, hoạt động standalone. DS-T1: cần truyền dữ liệu nhiệt độ về trung tâm giám sát từ xa qua GSM/Ethernet (kết hợp GPRS-A LTE hoặc ETHM-A), không cần relay hay màn hình cục bộ.

Chế độ bistable switch (F9=InCo) cho phép 2 bộ ngưỡng khác nhau, chuyển đổi bằng công tắc ngoài. Tuy nhiên không có đồng hồ thực nên không thể tự động đổi ngưỡng theo giờ. Cần kết hợp với timer relay ngoài nếu cần chuyển đổi theo lịch.

User menu: giữ nút OK 4 giây để vào, chọn ngưỡng bằng Up/Down, xác nhận bằng OK. Installer menu: giữ Up và Down đồng thời 10 giây để vào F1-F14. Không cần phần mềm hay kết nối máy tính.

Khi cảm biến trong lỗi: hiển thị mã lỗi "internal sensor fault". Khi probe ngoài lỗi hoặc bị ngắt kết nối: hiển thị mã "external sensor faulty or disconnected". Mã lỗi này giúp kỹ thuật viên xác định ngay vấn đề tại hiện trường.

Không. Tất cả cài đặt (ngưỡng H, L, rate of change, cấu hình relay) được lưu trong bộ nhớ không bay hơi. Sau khi nguồn phục hồi, TD-1 tự khởi động với cấu hình trước đó. Chỉ factory reset mới xóa cài đặt.
