Cảm biến nhiệt độ điện tử Satel DS-T1 - 1-Wire, giám sát từ xa qua GSM hoặc Ethernet

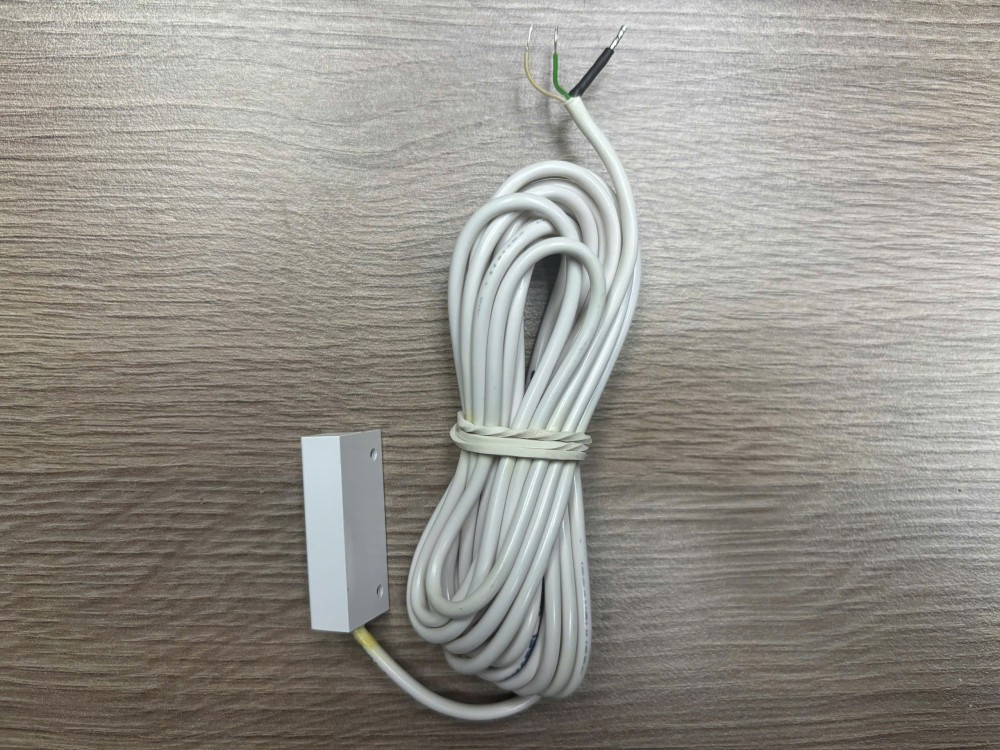

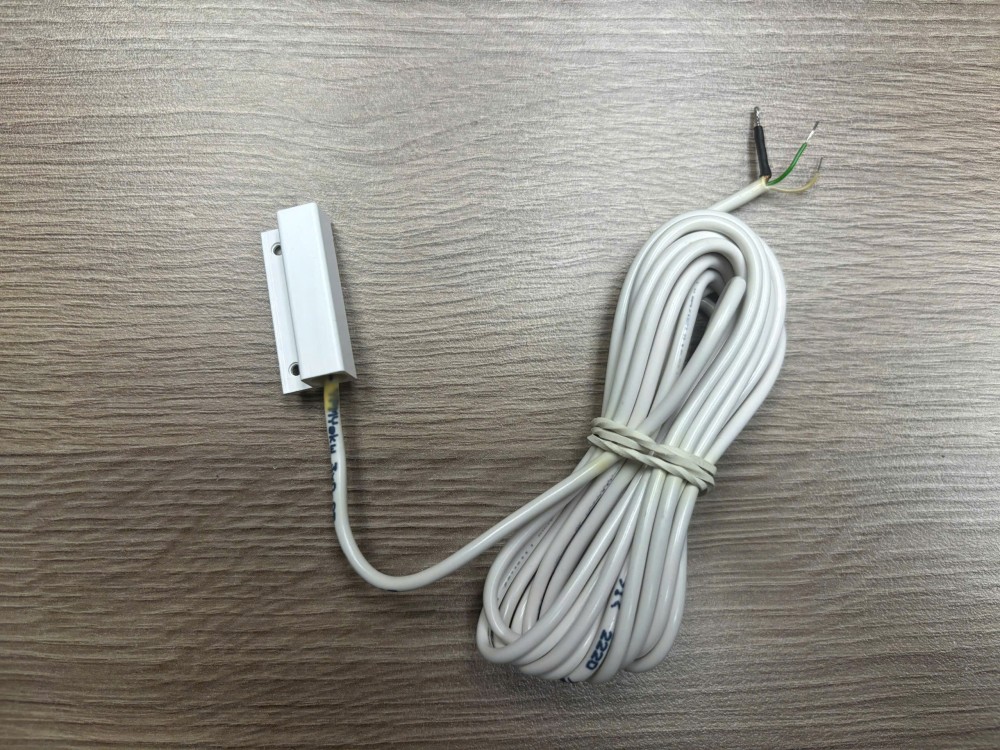

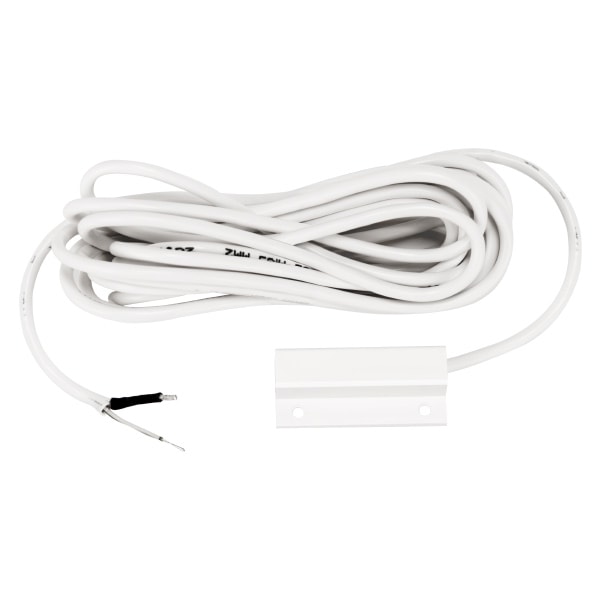

Satel DS-T1 là cảm biến nhiệt độ kỹ thuật số giao tiếp qua 1-Wire, đo trong dải -35°C đến +60°C. Thiết kế cho phép lắp cả trong nhà lẫn ngoài trời, cáp cố định 3m. Kết nối trực tiếp vào module thông tin GPRS-A LTE, GPRS-A hoặc ETHM-A của Satel, truyền dữ liệu nhiệt độ theo thời gian thực về trung tâm giám sát hoặc smartphone qua GSM/Ethernet. Ứng dụng điển hình là giám sát kho lạnh, nhà kính, tủ thiết bị điện tử, và môi trường cần theo dõi nhiệt độ liên tục từ xa mà không cần có người tại chỗ.

Giao tiếp 1-Wire và tích hợp module Satel

DS-T1 dùng giao thức 1-Wire của Dallas/Maxim: chỉ cần 2 dây (data + ground) hoặc 3 dây (power + data + ground) để kết nối. Nhiều cảm biến DS-T1 có thể đấu nối tiếp trên cùng một bus 1-Wire, giảm đáng kể số lượng đầu vào cần thiết.

Module GPRS-A LTE, GPRS-A và ETHM-A là những reporting module của Satel hỗ trợ đọc trực tiếp cảm biến 1-Wire. DS-T1 kết nối vào terminal 1-Wire của module, dữ liệu nhiệt độ được đọc định kỳ và gửi về server SATEL CLOUD hoặc CMS trung tâm giám sát qua GSM LTE (GPRS-A LTE), 2G/3G (GPRS-A), hoặc Ethernet (ETHM-A).

Ứng dụng giám sát nhiệt độ từ xa

Kho lạnh và phòng lạnh: DS-T1 lắp bên trong kho, GPRS-A LTE đặt ngoài vùng lạnh, kết nối 3m cáp. Khi nhiệt độ vượt ngưỡng quy định (cấu hình trên module), hệ thống tự gửi SMS hoặc thông báo push về smartphone của quản lý.

Nhà kính và khu nông nghiệp: giám sát nhiệt độ đất hoặc không khí trong khu trồng trọt. DS-T1 chịu được môi trường ngoài trời, cáp đủ dài để lắp linh hoạt.

Tủ điện và phòng server: DS-T1 lắp trong tủ, phát hiện quá nhiệt do lỗi điều hòa hoặc tải điện quá mức trước khi gây hỏng hóc thiết bị.

Phương tiện và tàu thuyền: DS-T1 lắp trong cabin, container lạnh, hoặc khoang lưu trữ trên tàu. GPRS-A LTE theo dõi nhiệt độ liên tục qua mạng di động.

Lắp đặt và kết nối

DS-T1 lắp bắt vít hoặc dán keo tùy bề mặt và điều kiện. Cáp 3m đủ để đặt module đọc ở vị trí thuận tiện trong khi đặt cảm biến tại điểm đo thực tế.

Kết nối vào terminal 1-Wire của GPRS-A LTE/GPRS-A/ETHM-A theo sơ đồ trong installer manual của module. Tham chiếu cấu hình trong phần mềm GPRS KONFIGURATOR hoặc INTEGRA SERVICE để đặt ngưỡng nhiệt độ cảnh báo.

Tương thích hệ thống

Module thông tin Satel

DS-T1 tích hợp trực tiếp với GPRS-A LTE (GSM 4G LTE), GPRS-A (2G/3G), ETHM-A (Ethernet). Các module này kết nối vào panel INTEGRA như INTEGRA 128 Plus, INTEGRA 64 để mở rộng khả năng báo cáo.

Hệ thống KNX

DS-T1 dùng giao tiếp 1-Wire, không có ngõ ra dry contact trực tiếp. Để tích hợp dữ liệu nhiệt độ vào hệ KNX, cần module có khả năng đọc 1-Wire và xuất qua KNX, hoặc thông qua gateway từ hệ Satel sang KNX. Đây là trường hợp tích hợp phức tạp hơn so với cảm biến wired thông thường, phù hợp cho dự án BMS có yêu cầu giám sát môi trường tổng thể.

Lưu ý về KNX binary input

Khác với cảm biến trong dòng B-series (cảm biến cửa từ) hay DG-1 (cảm biến khí), DS-T1 không có ngõ ra relay NC/NO. Không thể kết nối trực tiếp vào module binary input KNX. DS-T1 là cảm biến analog 1-Wire chuyên dụng cho hệ module thông tin Satel.

Kết luận

Satel DS-T1 là cảm biến nhiệt độ 1-Wire đơn giản và đáng tin cậy cho ứng dụng giám sát từ xa kết hợp với module thông tin GPRS-A LTE, GPRS-A, hoặc ETHM-A của Satel. Dải đo rộng -35 đến +60°C, phù hợp ngoài trời, cáp 3m tích hợp, cho phép triển khai nhanh ở kho lạnh, nhà kính, tủ điện và phòng server mà không cần cơ sở hạ tầng phức tạp.

Câu hỏi thường gặp

DS-T1 kết nối trực tiếp với module thông tin Satel GPRS-A LTE (4G LTE), GPRS-A (2G/3G) và ETHM-A (Ethernet). Các module này đọc dữ liệu nhiệt độ qua 1-Wire và truyền về server giám sát hoặc gửi SMS cảnh báo.

Có. Giao tiếp 1-Wire cho phép nhiều cảm biến đấu nối tiếp trên cùng 1 bus. Số lượng cụ thể tối đa phụ thuộc vào module đọc. Tham khảo installer manual của GPRS-A LTE hoặc ETHM-A để biết giới hạn.

Có. Thiết kế DS-T1 phù hợp cả trong và ngoài trời. Cáp 3m cho phép đặt module GPRS-A ở vị trí được bảo vệ trong khi cảm biến lắp ở điểm đo ngoài trời.

TD-1 là bộ điều khiển nhiệt độ độc lập: màn hình LED 4 số, 2 relay output có thể lập trình, 2 ngưỡng nhiệt độ, giám sát tốc độ thay đổi. TD-1 hoạt động standalone và kết nối zone input của panel an ninh. DS-T1 là cảm biến 1-Wire đơn thuần, không có relay, không có màn hình, chỉ cung cấp dữ liệu nhiệt độ digital cho module đọc.

-35°C phù hợp kho lạnh thực phẩm sâu (deep freeze), phòng lạnh công nghiệp. +60°C đủ cho ứng dụng giám sát quá nhiệt thiết bị điện tử hoặc không gian công nghiệp. Không phù hợp cho giám sát nhiệt độ lò công nghiệp hay môi trường nhiệt độ rất cao.

Không trực tiếp. DS-T1 chỉ đo nhiệt độ tức thời. Tính năng giám sát tốc độ thay đổi (rate of change) cần được xử lý ở tầng phần mềm của module đọc hoặc server giám sát. Nếu cần tính năng này cục bộ và độc lập không cần server, TD-1 là lựa chọn phù hợp hơn.

Với giao tiếp 1-Wire, độ dài cáp tối đa phụ thuộc trở kháng cáp và điều kiện môi trường (nhiễu điện từ). Trong thực tế có thể kéo dài đến vài chục mét với cáp chất lượng tốt và môi trường ít nhiễu, nhưng Satel không bảo hành với cáp thay thế.
