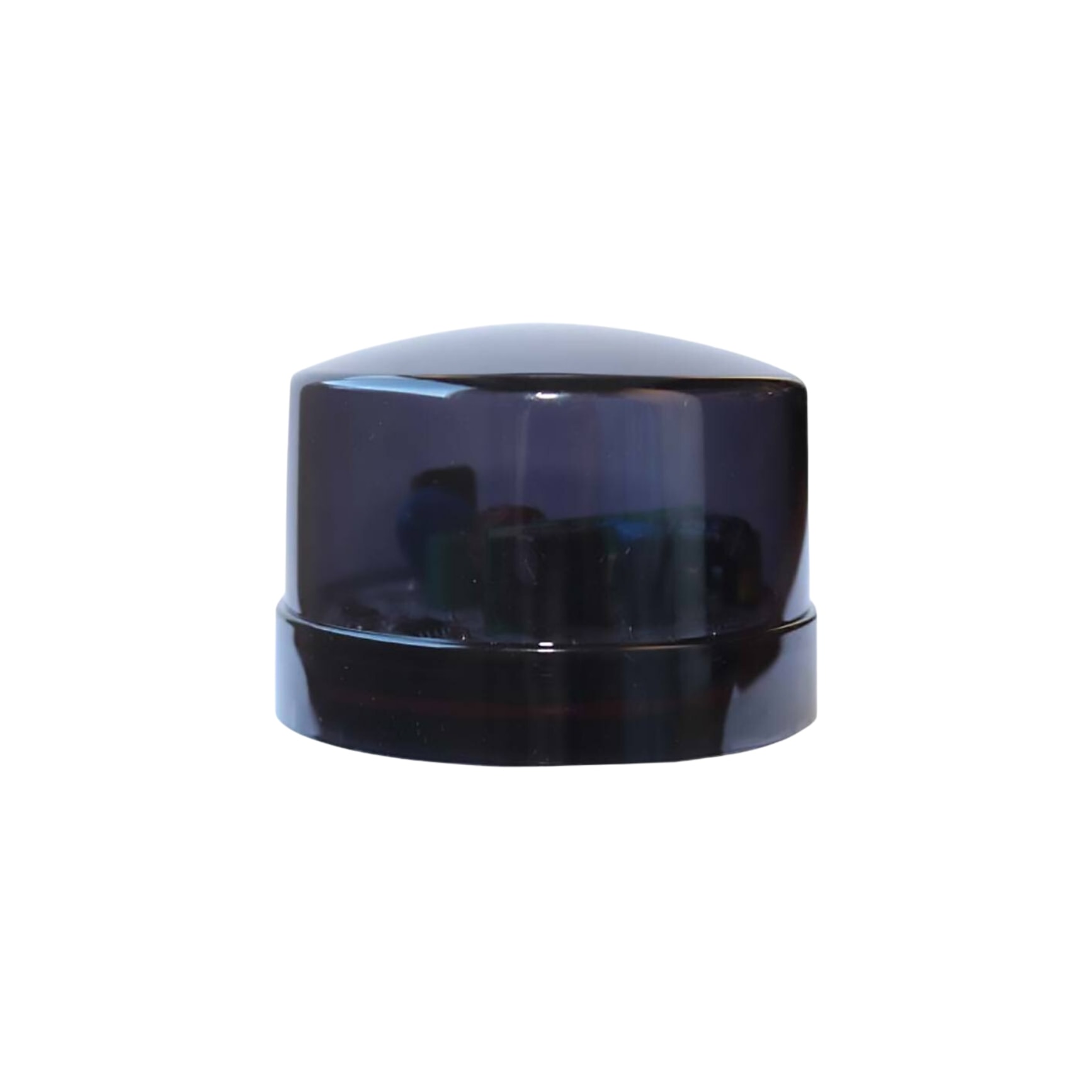

CAS-UNI-NEMA-5P-010DA-RL-LX - Cảm biến ánh sáng NEMA Olfer Casambi DALI / 0-10V Olfer

Thương hiệu	Olfer
SKU	CAS-UNI-NEMA-5P-010DA-RL-LX

6.604.000đ
(Giá đã bao gồm VAT)

Make to order

Mô tả

Thông số	Giá trị
Nguồn vào	110-277VAC, 85-305V range, 47-63Hz
DALI output	16VDC, 45mA rated, 20mA guaranteed
0-10V output	0.2-10V / 8mA source; 0.4-10V / 10mA sink
Relay (LOUT)	10A resistive, 5A LED driver/ballast
Light sensor	20-1500 Lux
Kích thước	Ø88mm × 63mm, 198g
Cấp bảo vệ	IP66
Chịu va đập	IK06
Nhiệt độ	-30°C đến +60°C
Bảo hành	24 tháng
Xuất xứ	Tây Ban Nha (Olfer)

Thường được mua cùng

Sản phẩm này: CAS-UNI-NEMA-5P-010DA-RL-LX - Cảm biến ánh sáng NEMA Olfer Casambi DALI / 0-10V Olfer

6.604.000đ

Giá đỡ NEMA gắn tường Olfer - JL-260C-E2M-7P-SS

1.474.000đ

Thông tin sản phẩm

Olfer CAS-UNI-NEMA-5P-010DA-RL-LX: Controller NEMA Casambi Cho Đèn Đường và Khu Vực Ngoài Trời

Hệ thống chiếu sáng outdoor hiện đại đèn đường, bãi đậu xe, khu công nghiệp cần controller tích hợp trực tiếp vào luminaire không cần hộp điện riêng, chịu thời tiết khắc nghiệt, và hỗ trợ đa giao thức cho nhiều loại driver. CAS-UNI-NEMA-5P-010DA-RL-LX đáp ứng chính xác: cắm thẳng vào socket NEMA trên đèn, có DALI + 0-10V + relay, light sensor và Casambi BLE trong Ø88mm.

NEMA 5P: Chuẩn Kết Nối Outdoor Quốc Tế

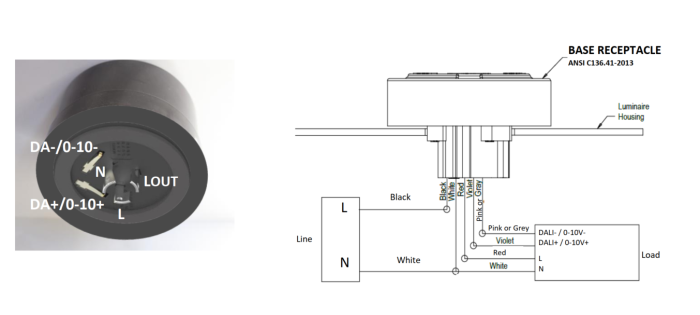

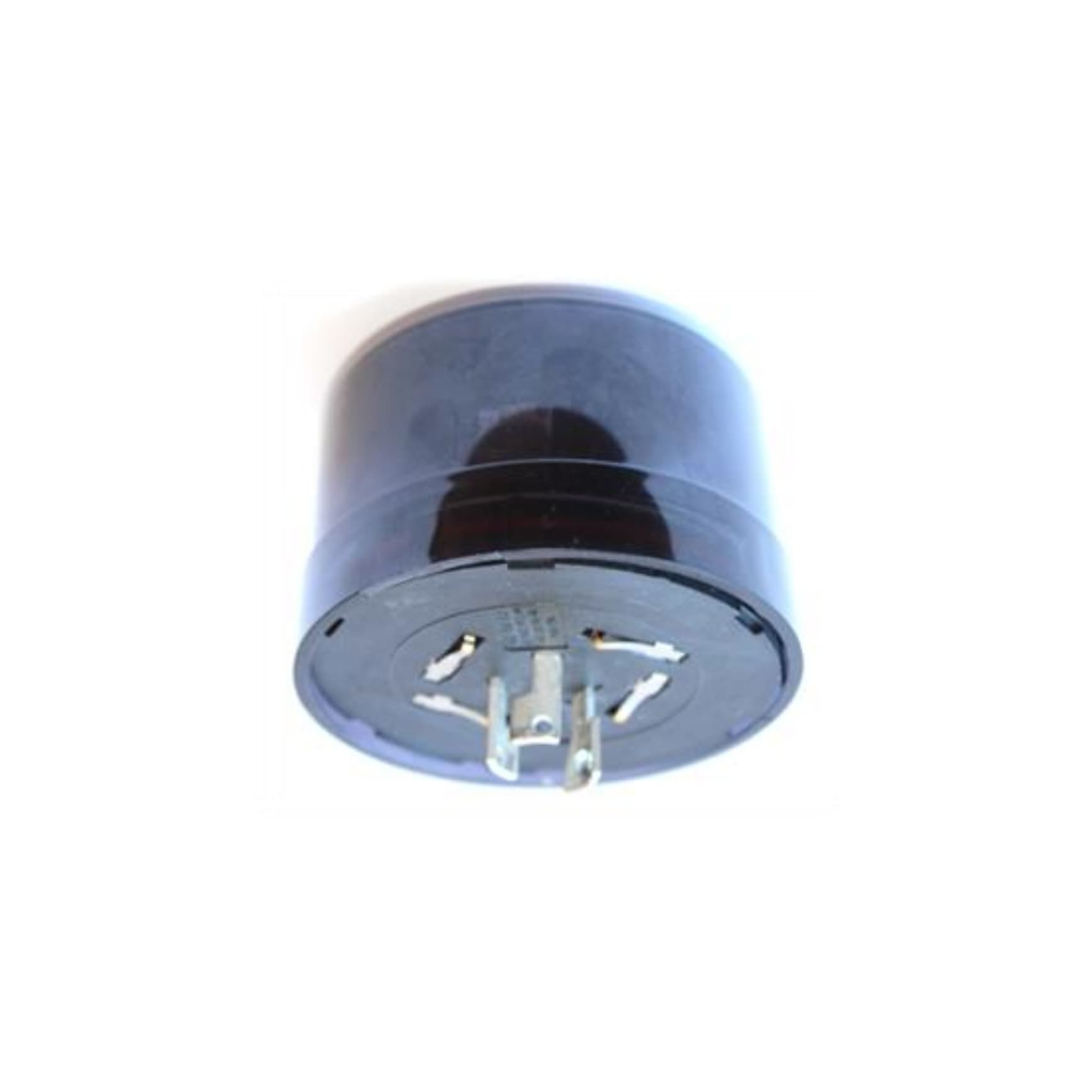

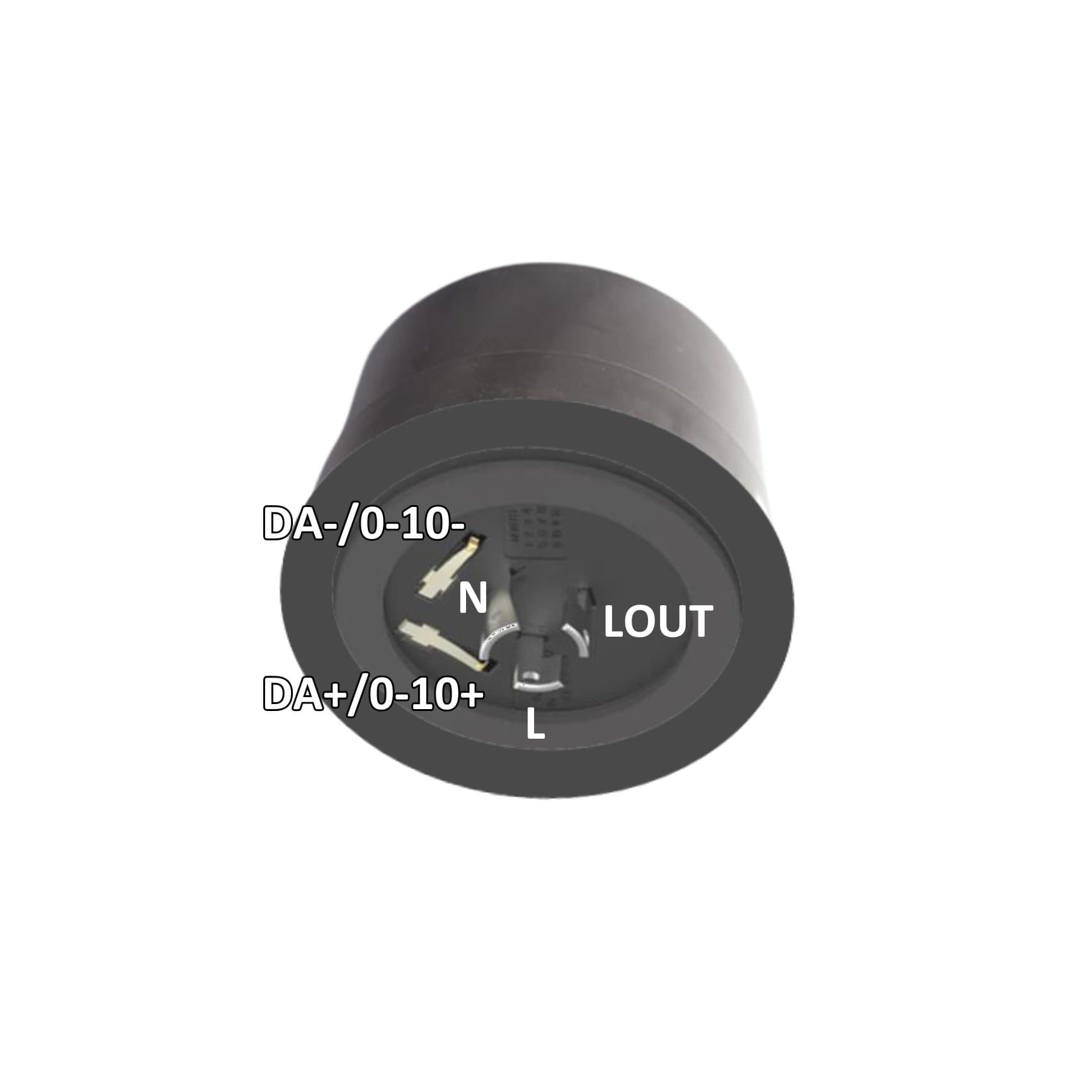

NEMA 5P (ANSI C136.41) là socket 5 chân tiêu chuẩn trên luminaire outdoor toàn cầu đèn đường, high-bay, flood, wall pack. Twist-lock: cắm và xoay, không cần dây, không cần công cụ. CAS-UNI-NEMA-5P-010DA-RL-LX kết nối trực tiếp vào socket này, nhận điện từ luminaire và điều khiển ngược lại driver LED qua DALI, 0-10V hoặc relay.

Với luminaire đã có NEMA 5P socket, việc thêm Casambi control là retrofit không cần mở hộp đèn.

Ba đầu ra điều khiển trong một thiết bị

DALI Bus 45mA, không cần PSU riêng

Tích hợp sẵn DALI bus power supply 45mA (20mA guaranteed). Cắm là có DALI network không cần PSU DALI riêng. Hỗ trợ DALI DT6 (dimming) và DT8 (RGB, Tunable White). Kết nối tối đa 32-64 DALI address tùy cấu hình.

0-10V Source và Sink linh hoạt

Đầu ra 0-10V có thể hoạt động cả hai chế độ:

Source: 0.2-10V / 8mA cấp tín hiệu cho driver nhận current
Sink: 0.4-10V / 10mA kéo xuống cho driver dạng active high

Hầu hết driver LED outdoor đều hỗ trợ ít nhất một trong hai chế độ, đảm bảo tương thích rộng.

Relay LOUT 10A cho tải điện trở

Relay LOUT đóng khi dim level > 0%, mở khi dim = 0%. 10A resistive (5A cho LED driver và ballast) đủ cho đèn công suất cao. Hữu ích để cắt nguồn hoàn toàn khi tắt đèn thay vì chỉ dim về 0%.

Cảm biến ánh sáng tích hợp Daylight Harvesting Tự Động

Light sensor 20-1500 Lux tích hợp trực tiếp trên module. Đèn tự động:

Bật khi ánh sáng môi trường < ngưỡng Lux (hoàng hôn)
Tắt khi ánh sáng đủ (bình minh)
Dim ban đêm theo schedule hoặc lịch Casambi

Không cần photocell riêng, không cần timer thêm.

Fixture Profiles đến 40+ Tùy Chọn

PROFILE	DESCRIPTION
010 Linear	0-10V output. Linear dimming curve. LOUT switches on when dimming level >0
010 Linear + iRelay	0-10V output & Relay. Linear dimming curve. Independent toggle switch control for the internal relay that switches the Live output (LOUT). (Long press on the icon in the App for toggle switch to show up)
RELAY	Relay. Toggle switch for the internal relay that switches the Live output (LOUT).
DALI Lin* BC (No LX sensor)	DALI Broadcast. Linear dimming curve. Factory default profile. LOUT switches on when dimming level >0. Without light sensor.
DALI Lin* Broadcast	DALI Broadcast. Linear dimming curve. LOUT switches on when dimming level >0
DALI Lin* BC + iRelay	DALI Broadcast & Relay. Linear dimming curve. LOUT has independent control by a toggle switch (cannot be switched ON/OFF by tapping on the icon). (Long press on the icon in tha App for toggle switch to show up)
DALI Lin* BC +Ext. Sensors	DALI Broadcast. Linear dimming curve. External DALI-2 motion and light sensor connected to the DALI bus will appear as a Casambi sensor in the App. The Internal light sensor of the node is disabled. LOUT switches on when dimming level >0.
DALI Lin* BC +Ext. Presence	DALI Broadcast. Linear dimming curve. A compatible External DALI-2 motion sensor connected to the DALI bus will appear as a Casambi sensor in the App. LOUT switches on when dimming level >0.
DALI Log BC +Ext. Presence	DALI Broadcast. Logarithmic dimming curve. A compatible External DALI-2 motion sensor connected to the DALI bus will appear as a Casambi sensor in the App. LOUT switches on when dimming level >0.
DALI Lin* (4xGroup)	DALI Broadcast 4xGroup. Linear dimming curve. LOUT switches on when dimming level >0. Controls DALI groups G0-G3.
DALI Lin* DT6 TW Warm-Cool SA	DALI DT6 Tunable white. Generic Warm-Cool slider (no CCT value data). Linear dimming curve. Uses addresses A0, A1. Automatic DALI addressing. LOUT switches on when dimming level >0.
DALI Lin* DT6 TW 3-5K SA	DALI DT6 Tunable white. 3000K-5000K. Linear dimming curve. Uses addresses A0, A1. Automatic DALI addressing. LOUT switches on when dimming level >0.
DALI Lin* DT6 RGB SA	DALI DT6 RGB. Linear dimming curve. Uses addresses A0-A2. Automatic DALI addressing. LOUT switches on when dimming level >0
DALI Lin* DT6 RGB/W SA	DALI DT6 RGB/W. Linear dimming curve. White/Colour balance control. Uses addresses A0-A3. Automatic DALI addressing. LOUT switches on when dimming level >0
DALI Lin* DT6 2xDIM SA	DALI DT6 2xDimmers. Linear dimming curve. Individual slider levels are overwritten when dimmed by sliding on the App icon. Uses addresses A0, A1. Automatic DALI addressing. LOUT switches on when dimming level >0
DALI Lin* DT6 2xDIM SA +Ext.Presence	DALI DT6 2xDimmers. Linear dimming curve. A compatible External DALI-2 motion sensor connected to the DALI bus will appear as a Casambi sensor in the App. Individual slider levels are overwritten when dimmed by sliding on the App icon. Uses addresses A0, A1. Automatic DALI addressing. LOUT switches on when dimming level >0.
DALI Lin* DT6 3xDIM SA	DALI DT6 3xDimmers. Linear dimming curve. Individual slider levels are overwritten when dimmed by sliding on the App icon. Uses addresses A0-A2. Automatic DALI addressing. LOUT switches on when dimming level >0.
DALI Lin* DT6 4xDIM SA	DALI DT6 4xDimmers. Linear dimming curve. Individual slider levels are overwritten when dimmed by sliding on the App icon. Uses addresses A0-A3. Automatic DALI addressing. LOUT switches on when dimming level >0.
DALI Lin* DT6 5xDIM SA	DALI DT6 5xDimmers. Linear dimming curve. Individual slider levels are overwritten when dimmed by sliding on the App icon. Uses addresses A0-A4. Automatic DALI addressing. LOUT switches on when dimming level >0.
DALI Lin* DT6 6xDIM SA	DALI DT6 6xDimmers. Linear dimming curve. Individual slider levels are overwritten when dimmed by sliding on the App icon. Uses addresses A0-A5. Automatic DALI addressing. LOUT switches on when dimming level >0.
DALI Lin* DT6 7xDIM SA	DALI DT6 7xDimmers. Linear dimming curve. Individual slider levels are overwritten when dimmed by sliding on the App icon. Uses addresses A0-A6. Automatic DALI addressing. LOUT switches on when dimming level >0.
DALI Lin* DT6 8xDIM SA	DALI DT6 8xDimmers. Linear dimming curve. Individual slider levels are overwritten when dimmed by sliding on the App icon. Uses addresses A0-A7. Automatic DALI addressing. LOUT switches on when dimming level >0.
DALI Lin* DT8 TW 3-5K BC	DALI-2 DT8 Tunable white. 3000K-5000K. Broadcast. Linear dimming curve. LOUT switches on when dimming level >0.
DALI Lin* DT8 RGB/W BC	DALI-2 DT8 RGB/W Broadcast. Linear dimming curve. White/Colour balance slider. LOUT switches on when dimming level >0

Tầm phủ Bluetooth và Đặc Điểm Nổi Bật

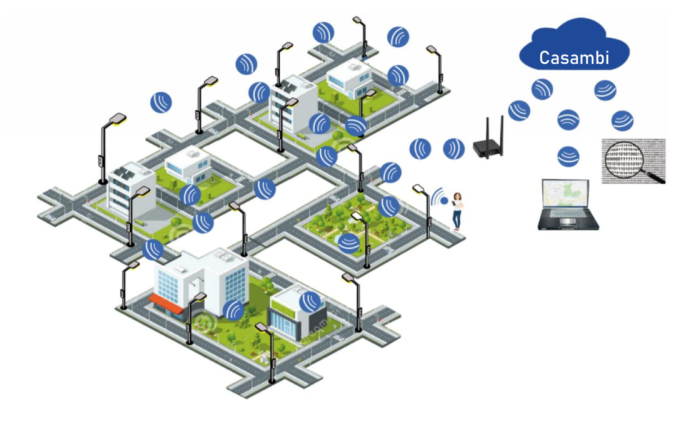

BLE5 long-range +7dBm đạt tầm 200m+ ngoài trời đủ để mesh giữa các cột đèn đường cách nhau 50-150m mà không cần repeater thêm. BLE4 chuẩn đạt 70m.

Với hệ thống đèn đường dài, các node CAS-UNI-NEMA tự tạo mesh Casambi, điều khiển từ gateway hoặc App mà không cần cáp communication riêng.

Ứng dụng

Đèn đường và khu vực: Tích hợp trực tiếp vào đèn đường có NEMA 5P socket. Schedule dim 100% 18h-22h, dim 30% 22h-5h, tắt 5h. Light sensor tự điều chỉnh theo mùa và thời tiết.
Bãi đậu xe: IP66, -30°C đến +60°C chịu mọi điều kiện. DALI control cho phép dim khu vực ít xe hơn khi ngoài giờ cao điểm, giảm điện năng tiêu thụ đáng kể.
Khu công nghiệp và loading dock: Relay 10A bật/tắt đèn công suất cao, DALI dim cho đèn LED efficiency cao. Casambi cloud (CGW-001) cho phép remote monitoring và điều chỉnh từ văn phòng.

Câu hỏi thường gặp

NEMA 5P khác NEMA 3P ở điểm nào?

NEMA 3P có 3 chân (L, N, GND), NEMA 5P có 5 chân (thêm 2 signal line cho DALI/0-10V). CAS-UNI-NEMA-5P-010DA-RL-LX yêu cầu socket NEMA 5P để truyền tín hiệu DALI/0-10V sang driver. Với luminaire NEMA 3P, chỉ dùng được relay output.

Có cần gateway để lập lịch tắt/bật theo giờ không?

Không bắt buộc. Schedule trong Casambi mesh chạy autonomous không cần gateway 24/7. Gateway (CGW-001) chỉ cần khi muốn remote access qua internet hoặc monitor từ xa.

Relay hoạt động thế nào khi mất điện?

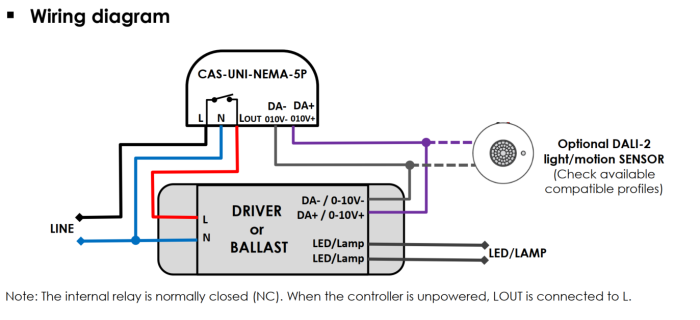

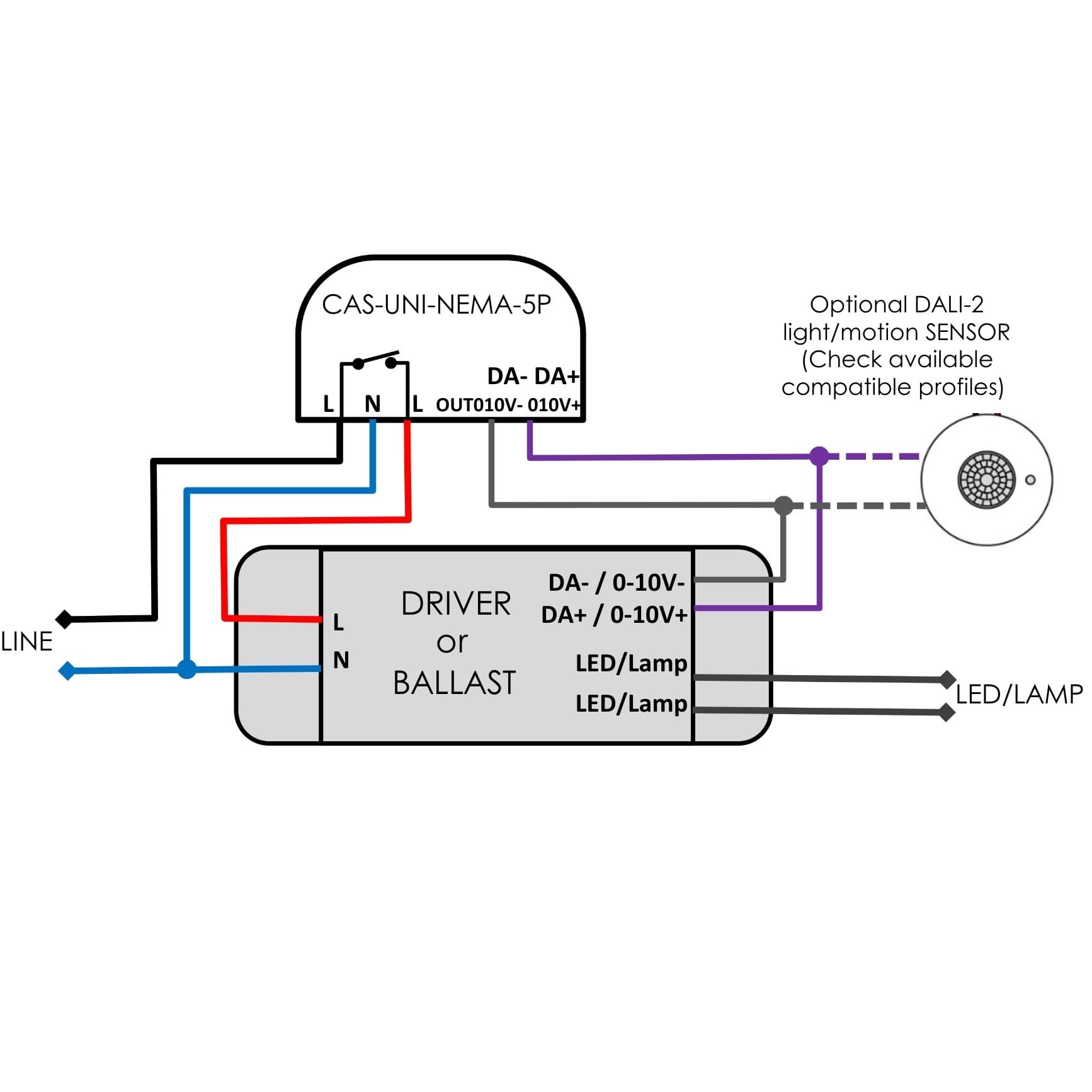

Relay là loại Normally Closed (NC) khi thiết bị mất điện, LOUT tự động kết nối với L, đèn sẽ bật. Đây là fail-safe quan trọng cho chiếu sáng đường phố.

NEMA 5P Có kết nối được sensor ngoài không?

Có, hỗ trợ sensor DALI-2 motion và light sensor bên ngoài kết nối qua DALI bus, sensor này sẽ hiện như Casambi sensor trong app khi dùng profile tương thích.

Tầm phủ sóng ngoài trời bao nhiêu?

Balanced BLE4 tối đa 70m, Long Range BLE5 có thể trên 200m ngoài trời không vật cản.

Kết luận

CAS-UNI-NEMA-5P-010DA-RL-LX là controller outdoor toàn năng nhất của Olfer: NEMA 5P plug-and-play, DALI + 0-10V + relay, light sensor, BLE5 200m+, IP66 -30°C đến +60°C đủ cho mọi ứng dụng đèn đường và khu vực. 40+ profiles đảm bảo tương thích với hầu hết driver LED outdoor.

IP66 phù hợp. Lưu ý NEMA 5P socket trên luminaire là yêu cầu bắt buộc; luminaire không có socket NEMA cần xem xét giải pháp khác.

Liên hệ KNXStore.vn để tư vấn tích hợp CAS-UNI-NEMA vào dự án đèn đường và khu vực ngoài trời.
