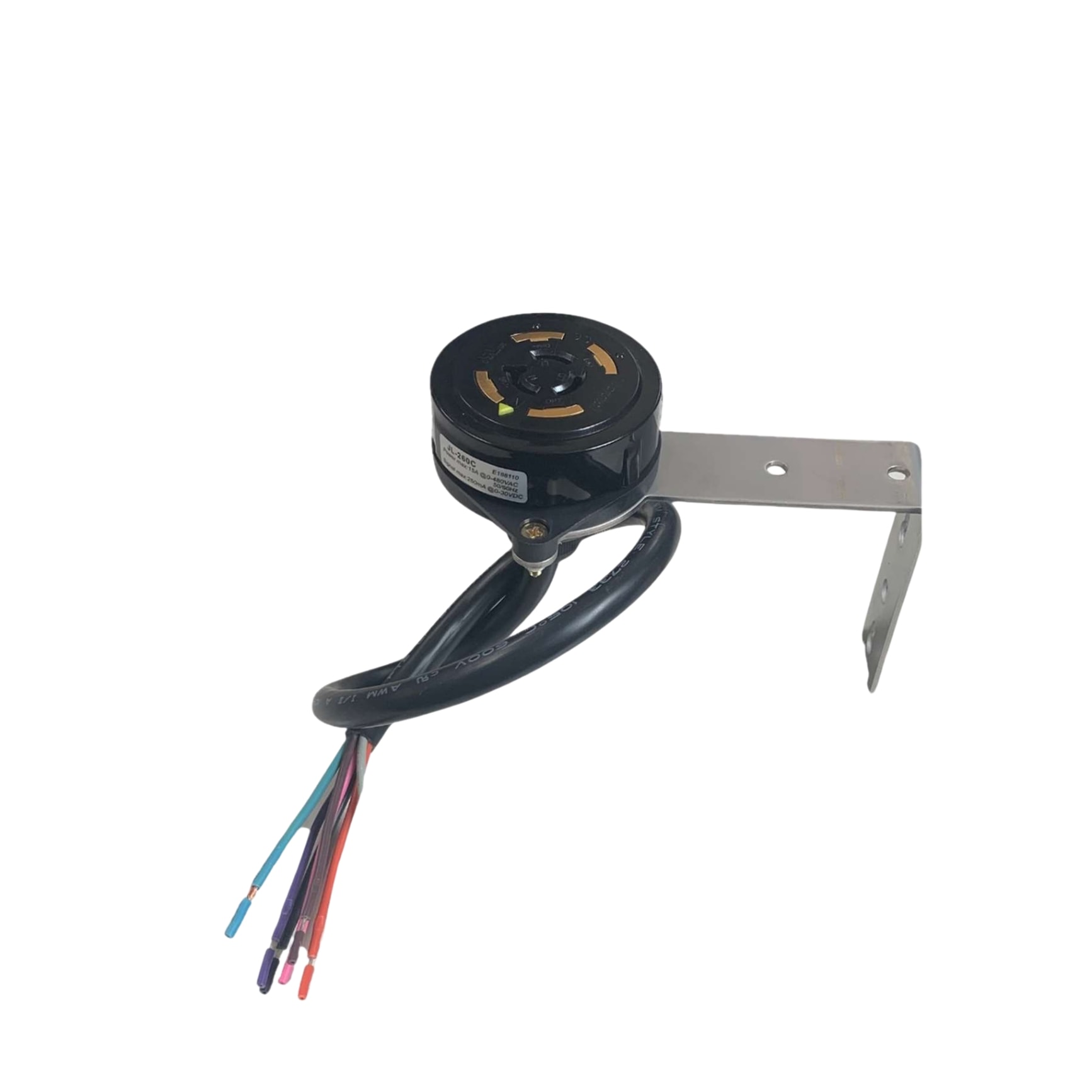

Giá đỡ NEMA gắn tường Olfer - JL-260C-E2M-7P-SS

Olfer JL-260C-E2M-7P-SS: Giá Đỡ NEMA 7-Pin Cho Controller Casambi Ngoài Trời

Olfer JL-260C-E2M-7P-SS là giá đỡ NEMA wall/pole mount dành cho Casambi nodes và photocell outdoor. Socket NEMA ANSI C136.4 7-pin, cable 2m (1.5mm² power + 1mm² signal DALI/0-10V), IP66, -40°C đến +70°C. Vỏ polycarbonate, khung inox, tiếp điểm phosphor bronze mạ vàng. Có phiên bản 5m cable (JL-260C-E5M-7P-SS).

Bộ điều khiển NEMA Casambi như CAS-UNI-NEMA-5P-010DA-RL-LX thiết kế để cắm vào socket trên đỉnh cột đèn đường. Nhưng nhiều dự án cần lắp controller ở vị trí khác — trên tường, trên cột, hoặc cần dây dài hơn đến tủ điện. JL-260C-E2M-7P-SS giải quyết nhu cầu đó: một bracket chuyển socket NEMA thành mount linh hoạt với 2m cable có sẵn.

Cấu Trúc và Chức Năng

JL-260C-E2M-7P-SS là bracket passive — không có điện tử, không cần cấu hình. Chức năng đơn giản: cung cấp socket NEMA 7-pin ở vị trí thuận tiện, kéo cable 2m đến hộp điện hoặc driver.

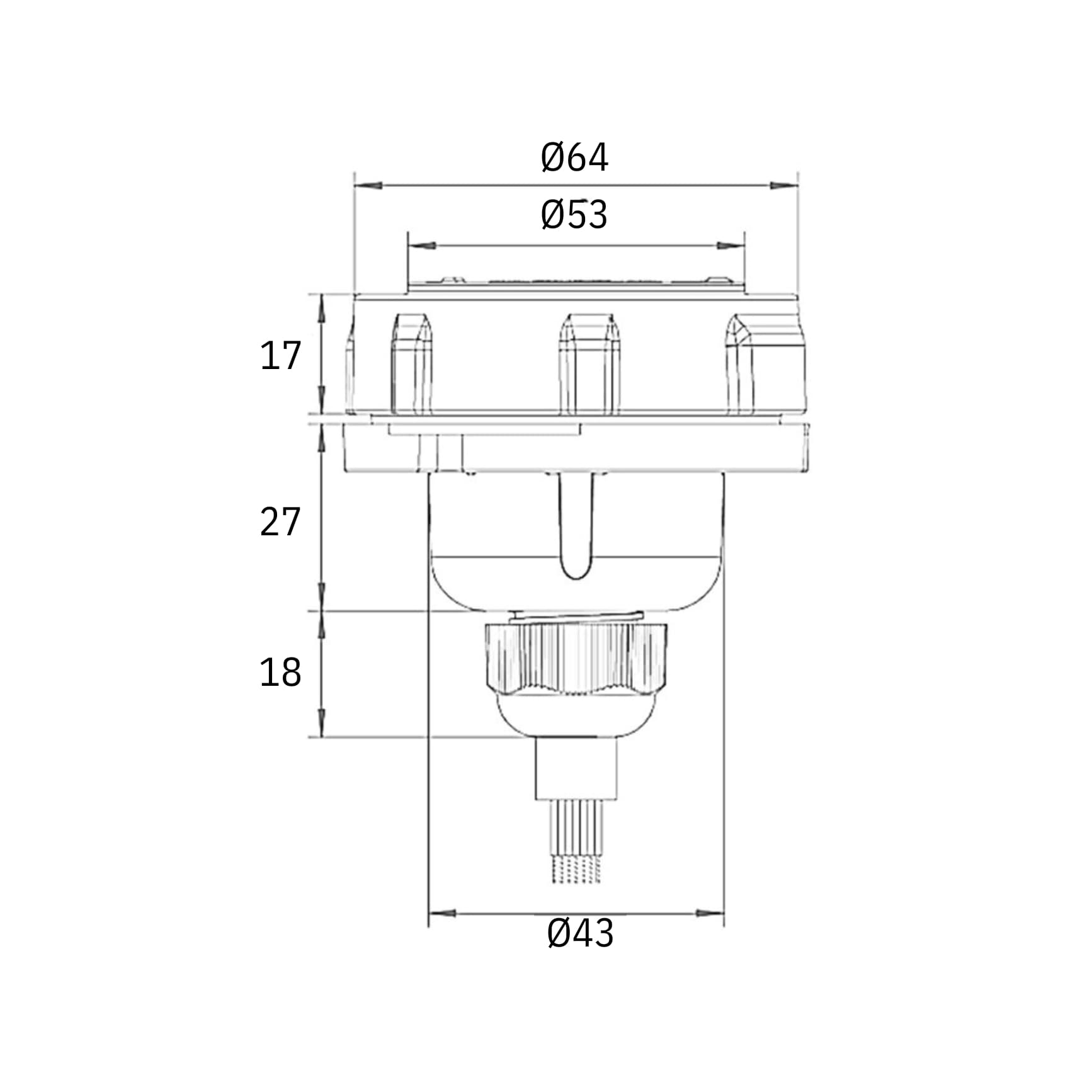

Socket NEMA ANSI C136.4, 7-pin:
Tương thích với mọi thiết bị NEMA 3-pin, 5-pin và 7-pin (backward compatible). Controller Casambi NEMA cắm vào socket này như khi cắm trực tiếp vào đầu cột đèn.

Cable 2 meter:

• Dây nguồn: 1.5mm² (16AWG) cho phase, neutral
• Dây tín hiệu: 1mm² (18AWG) cho DALI+ / DALI- hoặc 0-10V+ / 0-10V-

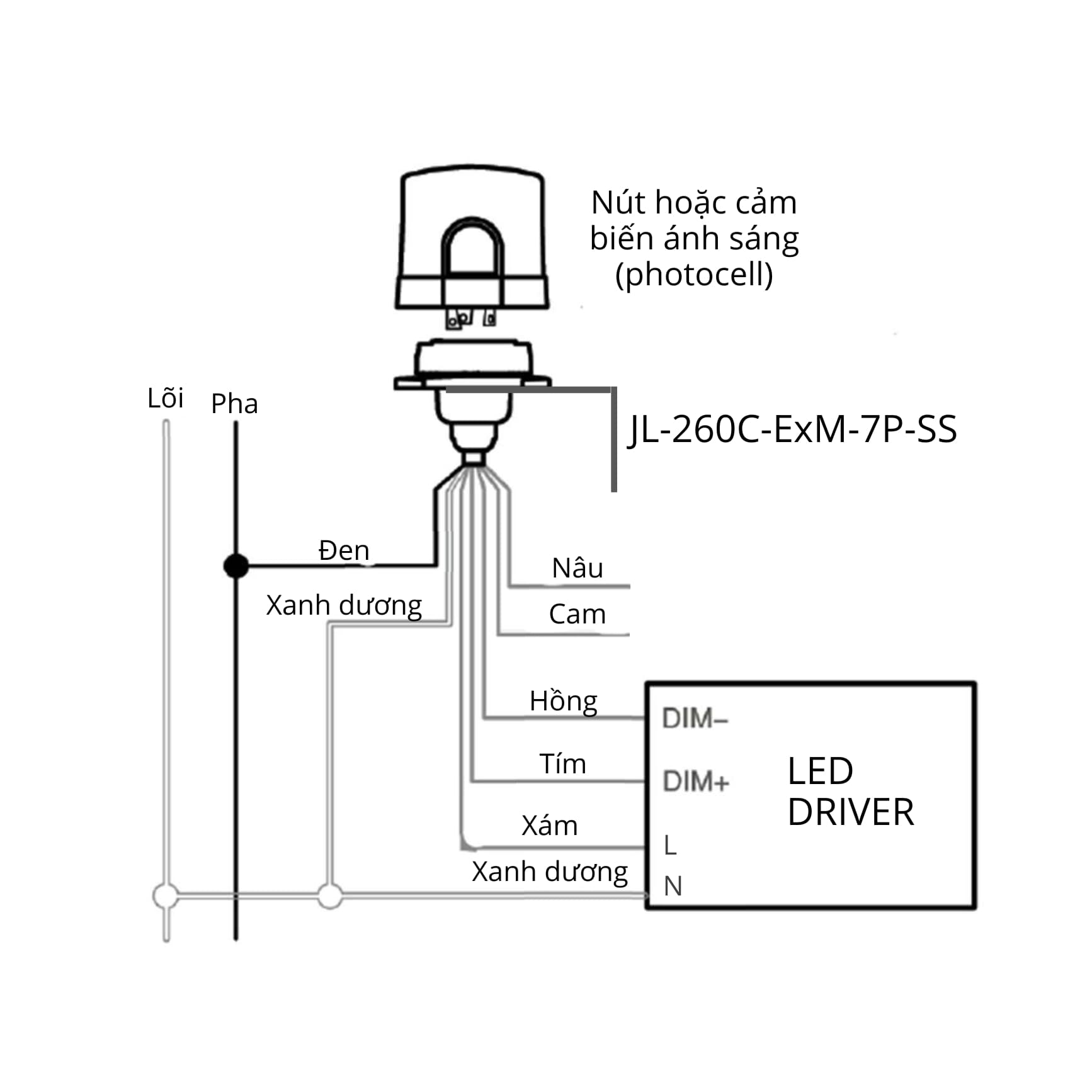

Pinout chuẩn:

• Black: Phase (L)
• Blue: Neutral (N)
• Pink: DIM- (signal âm)
• Purple: DIM+ (signal dương)
• Brown, Orange: Auxiliary (reserved)

Các Phiên Bản

Chọn E2M cho khoảng cách ngắn đến tủ điện hoặc hộp driver. Chọn E5M khi cần kéo cable dài hơn, ví dụ từ tường đến tủ điện trong hành lang cột đèn.

Ứng Dụng

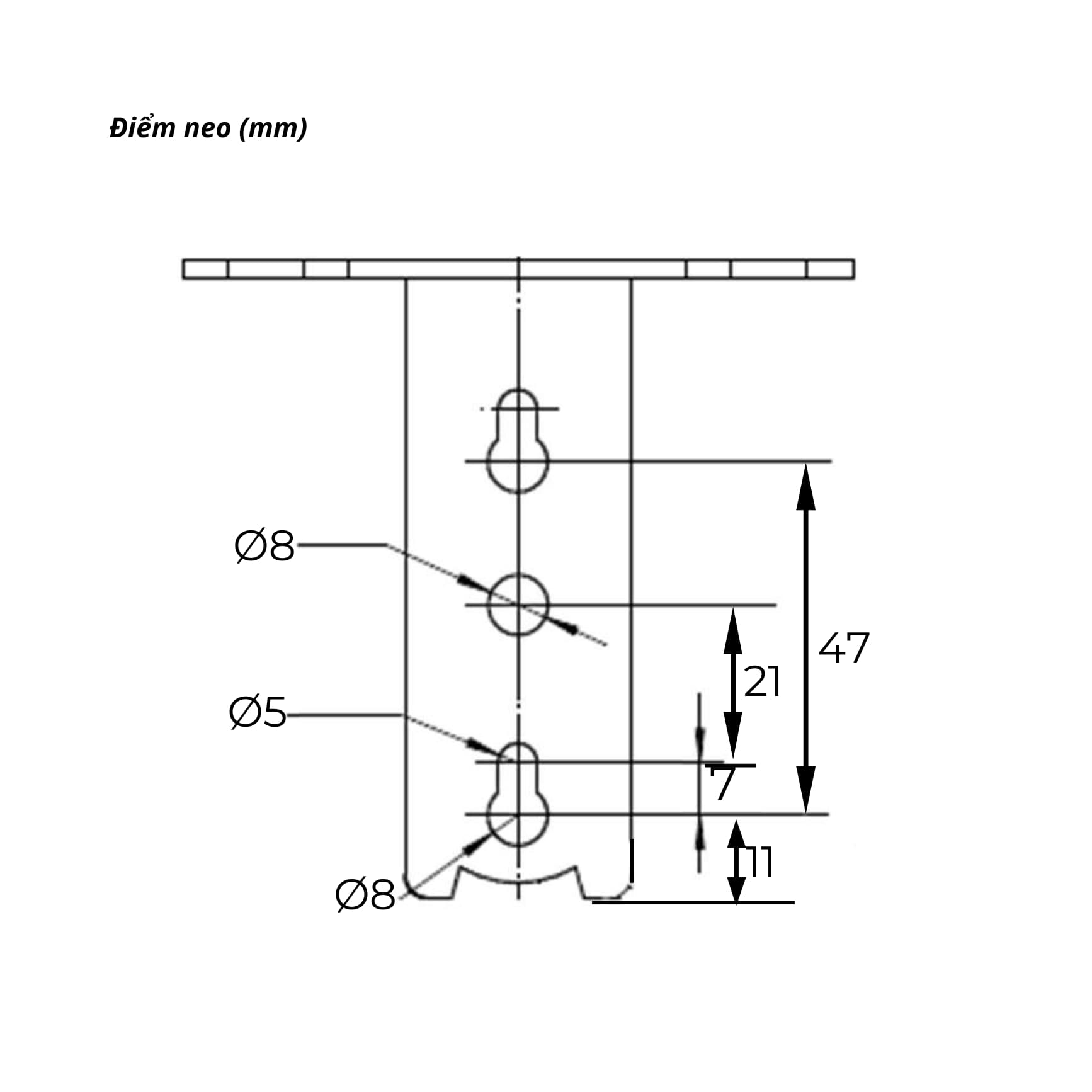

Wall mount cho controller outdoor: Lắp CAS-UNI-NEMA-5P-010DA-RL-LX lên tường thay vì đỉnh cột. JL-260C cố định socket NEMA lên tường, cable 2m kéo vào hộp điện — controller cắm vào socket như bình thường.

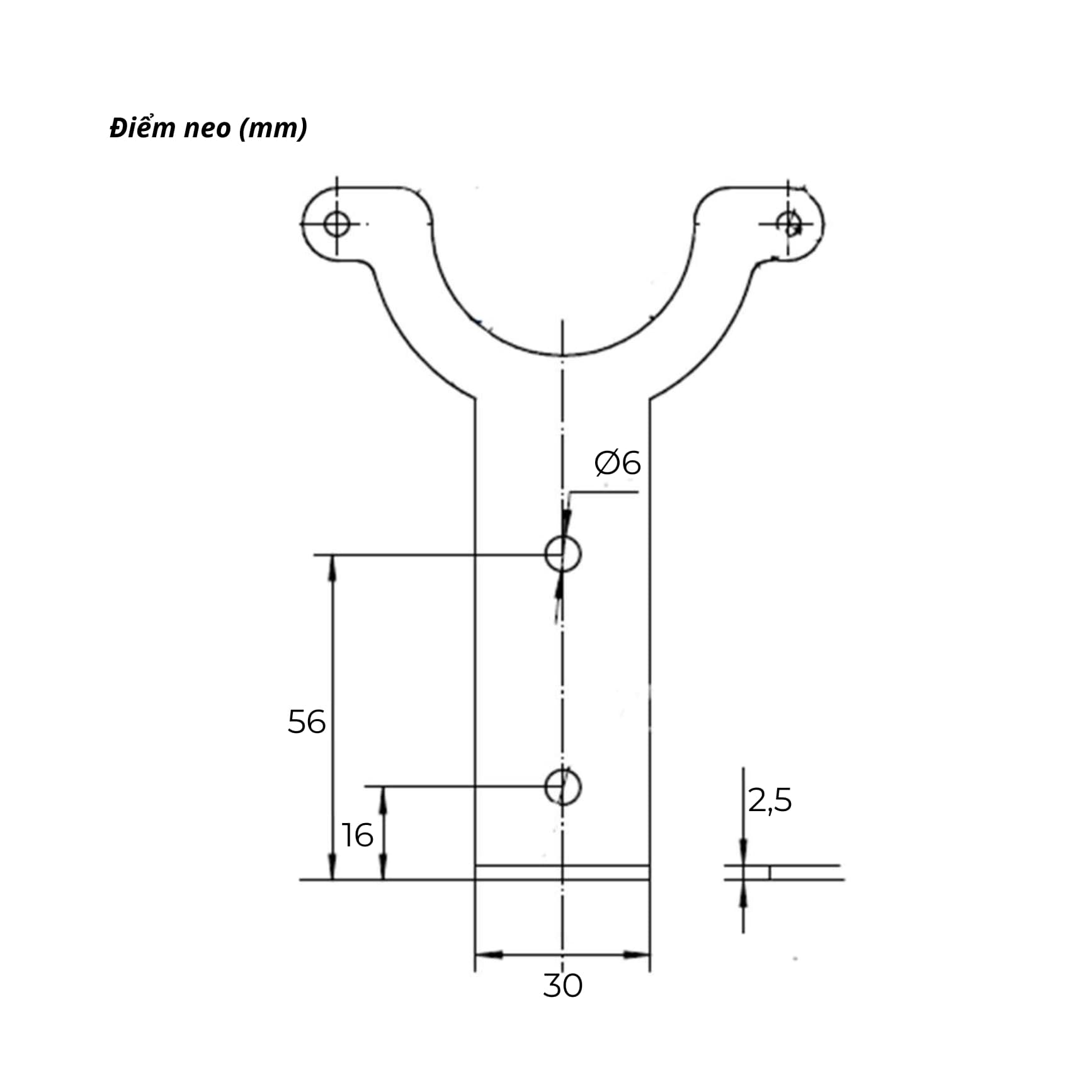

Pole mount linh hoạt: Cột đèn không có socket NEMA trên đỉnh nhưng có vị trí mount ở thân cột. JL-260C cố định ở thân cột, controller cắm vào, cable kéo vào tủ điện dưới chân cột.

Photocell outdoor: Photocell NEMA cắm vào JL-260C mount trên tường — không cần cột riêng, không cần vị trí đặc biệt. Chỉ cần vít cố định bracket và cáp điện.

Câu Hỏi Thường Gặp

JL-260C-E2M-7P-SS có tương thích với tất cả controller NEMA không?

Có. NEMA ANSI C136.4 là chuẩn quốc tế — mọi thiết bị NEMA 3, 5 hoặc 7-pin đều cắm được vào socket này. Controller CAS-UNI-NEMA của Olfer dùng NEMA 5P nhưng tương thích với socket 7-pin của JL-260C.

Tiếp điểm mạ vàng có cần thiết không?

Mạ vàng phosphor bronze giảm điện trở tiếp xúc và chống oxy hóa trong môi trường outdoor ẩm. Quan trọng cho tín hiệu DALI và 0-10V chạy ở điện áp thấp — điện trở cao hay oxy hóa có thể gây lỗi tín hiệu.

Kết Luận

JL-260C-E2M-7P-SS là phụ kiện thiết yếu cho dự án outdoor dùng controller NEMA Casambi cần lắp ở vị trí không phải đỉnh cột chuẩn. IP66, -40°C đến +70°C, tiếp điểm mạ vàng — đảm bảo kết nối bền vững trong mọi thời tiết. Cable 2m đủ cho hầu hết tình huống lắp đặt; có phiên bản 5m cho khoảng cách xa hơn.
