Module Điều Khiển Fan Coil KNX 4 Ống Van Lạnh Van Nóng Độc Lập Kanonbus KTE4F
Khách sạn cao cấp, căn hộ hạng sang và bệnh viện thường dùng FCU 4 ống vì một lý do đơn giản: phòng này cần làm lạnh trong khi phòng kia cần sưởi ấm cùng lúc, và không ai muốn đợi hệ thống chuyển mùa để có được nhiệt độ phù hợp. KTE4F của Kanonbus là module điều khiển DIN rail cho hai van độc lập của FCU 4 ống qua KNX, với interlock tự động giữa van lạnh và van nóng để tránh xung đột.
FCU 4 Ống Và Điểm Khác Biệt Với Hệ 2 Ống
Hệ FCU 4 ống có hai đường ống riêng biệt chạy song song trong tòa nhà: một đường luôn mang nước lạnh, một đường luôn mang nước nóng. Mỗi FCU có hai van độc lập để chọn dùng nước lạnh (làm mát) hay nước nóng (sưởi) bất kỳ lúc nào, không phụ thuộc mùa hay trạng thái hệ thống chung.
Đây chính là điểm KTE4F khác KTE2F: thay vì một van duy nhất, KTE4F cung cấp hai ngõ ra van riêng biệt với logic interlock tích hợp sẵn trong firmware.
Chức năng cốt lõi của điều khiển FCU | KTE4F
KTE4F nhận tín hiệu nhiệt độ thực tế và nhiệt độ cài đặt từ KNX bus, tính toán chênh lệch nhiệt độ và tự động điều khiển:
- Van lạnh (Cool valve): đóng/mở độc lập theo nhu cầu làm lạnh.
- Van nóng (Heat valve): đóng/mở độc lập theo nhu cầu sưởi.
- Interlock van lạnh/nóng: đảm bảo hai van không mở đồng thời, tránh xung đột đường ống.
- 3 tốc độ quạt: điều khiển quạt thấp (low), trung (medium), cao (high) với interlock chuyển tốc. Thời gian chuyển tốc có thể cài đặt.
- Chế độ tự động: bật/tắt được qua ETS hoặc group object. Khi bật, thiết bị tự tính toán và điều chỉnh mà không cần lệnh thủ công từ controller.
- Cold protection/Frost protection: bảo vệ hệ thống khi nhiệt độ xuống ngưỡng nguy hiểm.
Hai Van Độc Lập Và Interlock Tự Động
KTE4F có hai relay van output:
- Cool output: điều khiển van nước lạnh
- Heat output: điều khiển van nước nóng
Interlock giữa hai van hoạt động tự động trong KTE4F: khi Cool mở thì Heat đóng, khi Heat mở thì Cool đóng. Không bao giờ có tình huống cả hai van cùng mở đồng thời, tránh lãng phí năng lượng và hư hỏng thiết bị.

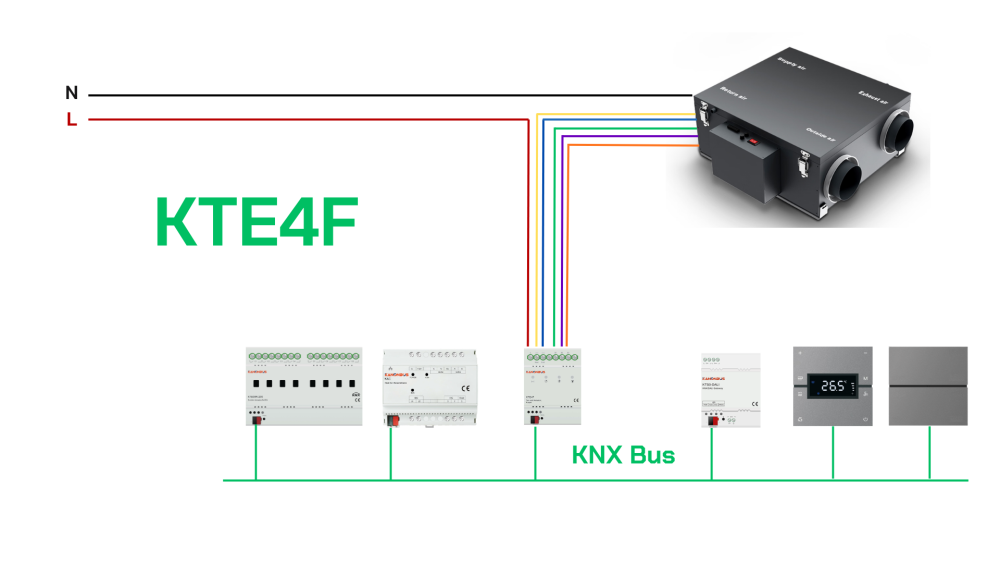

Chuyển đổi giữa cooling mode và heating mode thực hiện qua KNX group object: thermostat hoặc màn hình điều khiển gửi lệnh mode, KTE4F nhận lệnh, đóng van đang mở và mở van cần thiết sau khi đảm bảo interlock an toàn. Người dùng không cần quan tâm đến cơ chế phía sau, chỉ cần chọn "cool" hoặc "heat" trên màn hình.
Tự Động Điều Chỉnh Theo Độ Lệch Nhiệt
KTE4F nhận nhiệt độ môi trường và nhiệt độ đặt từ KNX bus, tính độ lệch nhiệt và tự quyết định trạng thái van:
- Khi nhiệt độ phòng cao hơn setpoint (cooling mode): mở Cool valve theo mức độ lệch
- Khi nhiệt độ phòng thấp hơn setpoint (heating mode): mở Heat valve theo mức độ lệch
- Khi đạt setpoint: đóng van tương ứng
Logic này chạy trong firmware KTE4F mà không cần logic controller ngoài. SI liên kết group object nhiệt độ trong ETS và cài các ngưỡng, hệ thống tự vận hành.
Logic Tốc Độ Gió Và Chế Độ Khởi Động
Ba tốc độ gió (Low S1, Medium S2, High S3) hoạt động theo cùng nguyên tắc: độ lệch nhiệt càng lớn, tốc độ gió càng cao. Chỉ một tốc độ active tại một thời điểm, KTE4F thực hiện interlock giữa ba output gió.
Initial wind speed giải quyết vấn đề motor FCU cần moment khởi động: khi FCU bật từ trạng thái tắt, KTE4F chạy ở tốc độ gió khởi động cài sẵn trong thời gian tối thiểu trước khi chuyển về tốc độ tương ứng nhiệt độ thực tế. Tham số này quan trọng đặc biệt với FCU có motor lớn hoặc FCU đã không hoạt động lâu.
Wind speed switching time ngăn chuyển tốc độ đột ngột, bảo vệ motor và tránh tiếng ồn đột ngột trong phòng.
Bảo Vệ Cold Protection Và Frost Protection
Cold protection: khi nhiệt độ phòng xuống dưới ngưỡng lạnh, KTE4F tự bật Heat valve để sưởi ấm dù FCU đang ở trạng thái tắt. Quan trọng trong không gian không có người nhưng vẫn cần duy trì nhiệt độ tối thiểu.
Frost protection: ngưỡng bảo vệ khẩn cấp khi nhiệt độ đến mức nguy hiểm đóng băng. KTE4F kích hoạt Heat valve ở mức tối đa để tránh đóng băng dàn FCU, ngăn ngừa hư hỏng nghiêm trọng.
Cả hai ngưỡng cài riêng trong ETS và hoạt động độc lập với lệnh điều khiển từ người dùng.

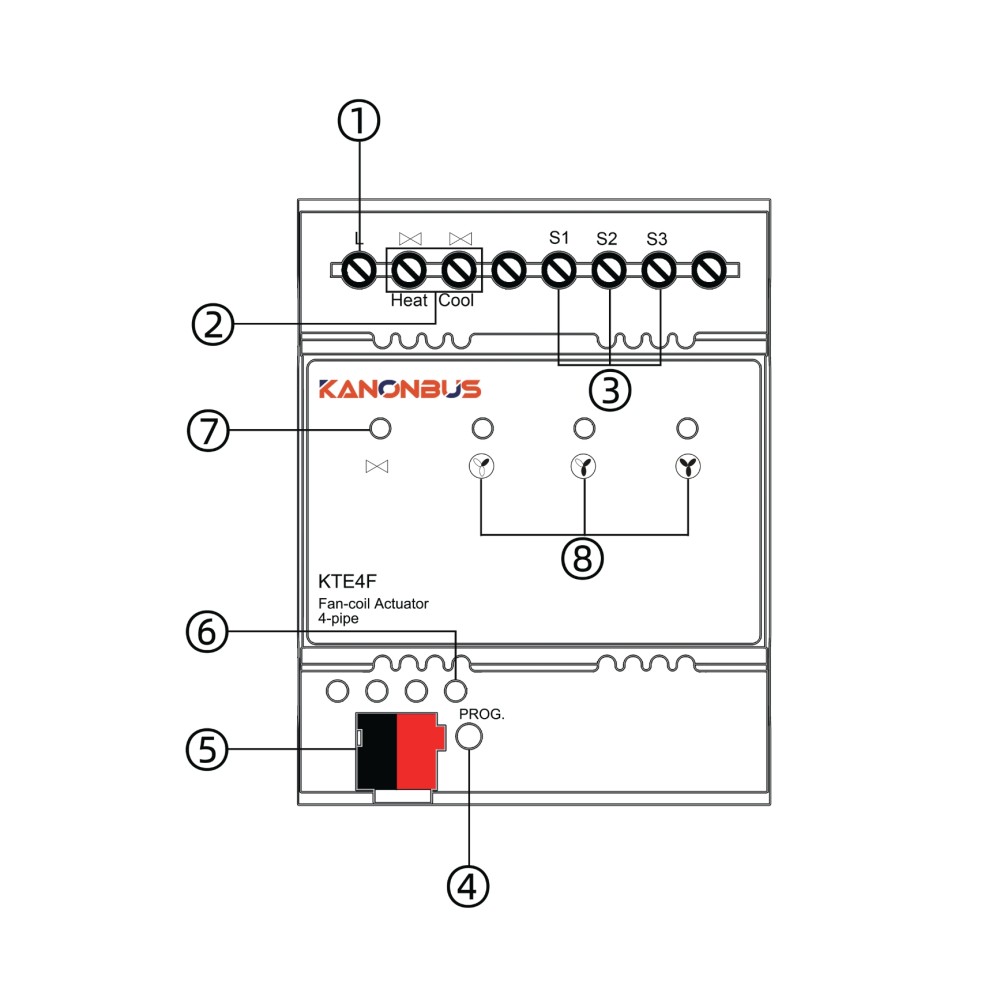

Sơ đồ chân và mô tả cổng kết nối trên KTE4F
| Vị trí | Ký hiệu | Mô tả |
|---|---|---|
| 1 | Live wire | Ngõ vào dây lửa 230V AC (L) |
| 2 | Valve terminal | Ngõ ra 2 van độc lập: Cool valve (van lạnh) và Heat valve (van nóng) |
| 3 | Wind speed terminal | Ngõ ra 3 tốc độ quạt: low (S1), medium (S2), high (S3) |
| 4 | Programming button | Nút lập trình: nhấn để ghi physical address từ ETS |
| 5 | KNX bus terminal | Kết nối KNX TP bus, cấp nguồn và truyền dữ liệu |
| 6 | Programming LED | Đèn LED chỉ thị programming phía sau mặt kính: sáng đỏ khi nhấn nút programming, tắt tự động sau khi download xong. Có thể bật/tắt qua ETS |
| 7 | Valve status LED | Chỉ thị trạng thái van: đỏ = chế độ heating, xanh = chế độ cooling |
| 8 | Wind speed status LED | Chỉ thị tốc độ quạt đang hoạt động |

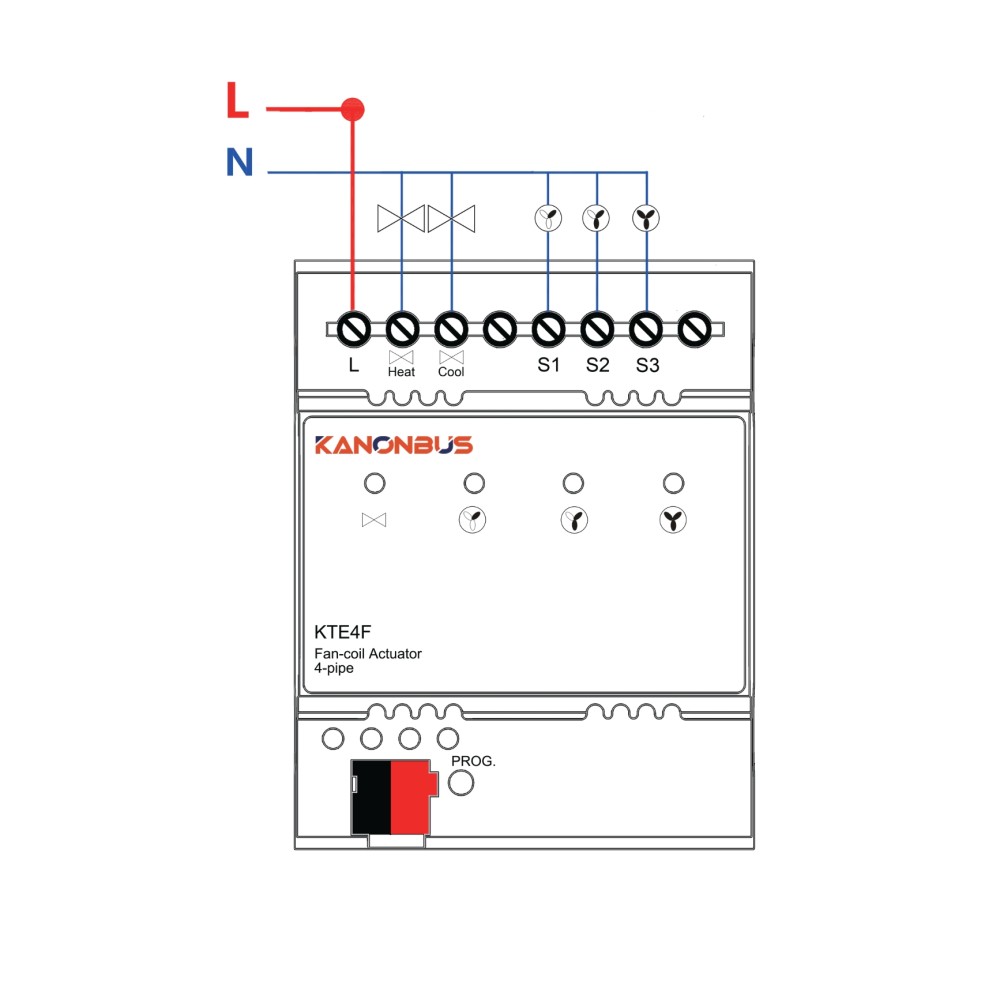

Sơ đồ kết nối thực tế của
Terminal phía trên (tải 230V AC):
| Terminal | Kết nối |
|---|---|
| L | Nguồn 230V AC (live wire) vào |
| Cool | Van lạnh FCU |
| Heat | Van nóng FCU |
| S1 | Dây điều khiển quạt tốc độ thấp |
| S2 | Dây điều khiển quạt tốc độ trung |
| S3 | Dây điều khiển quạt tốc độ cao |
Dây trung tính (N) đấu chung cho cả hai van và ba tốc độ quạt.
Terminal phía dưới (KNX bus):
| Terminal | Mô tả |
|---|---|
| KNX (đen/đỏ) | Kết nối KNX TP bus, cấp nguồn và truyền dữ liệu |
| PROG. | Nút programming, kèm LED chỉ thị |
Lưu ý đấu nối:
- Dây lửa L chỉ đấu vào terminal L của KTE4F, không đấu trực tiếp vào van hay quạt.
- N chung cho toàn bộ tải: cả hai van và ba tốc độ quạt dùng chung dây trung tính.
- KNX bus terminal hoàn toàn tách biệt với mạch tải 230V AC, không đấu nhầm.
- Với FCU 4 pipe: sử dụng đầy đủ cả Cool terminal và Heat terminal vì hai van hoàn toàn độc lập.
So sánh KTE2F và KTE4F
| Tính năng | KTE2F | KTE4F |
|---|---|---|
| Loại FCU | 2 pipe | 4 pipe |
| Van lạnh | 1 van dùng chung | Van lạnh riêng độc lập |
| Van nóng | Dùng chung van 2 pipe | Van nóng riêng độc lập |
| Hoạt động đồng thời lạnh/nóng | Không | Không (có interlock) |
| Linh hoạt theo phòng | Phụ thuộc chế độ mùa toàn tòa nhà | Từng phòng chọn độc lập |
| Số tốc độ quạt | 3 | 3 |
| Nguồn | KNX bus | KNX bus |

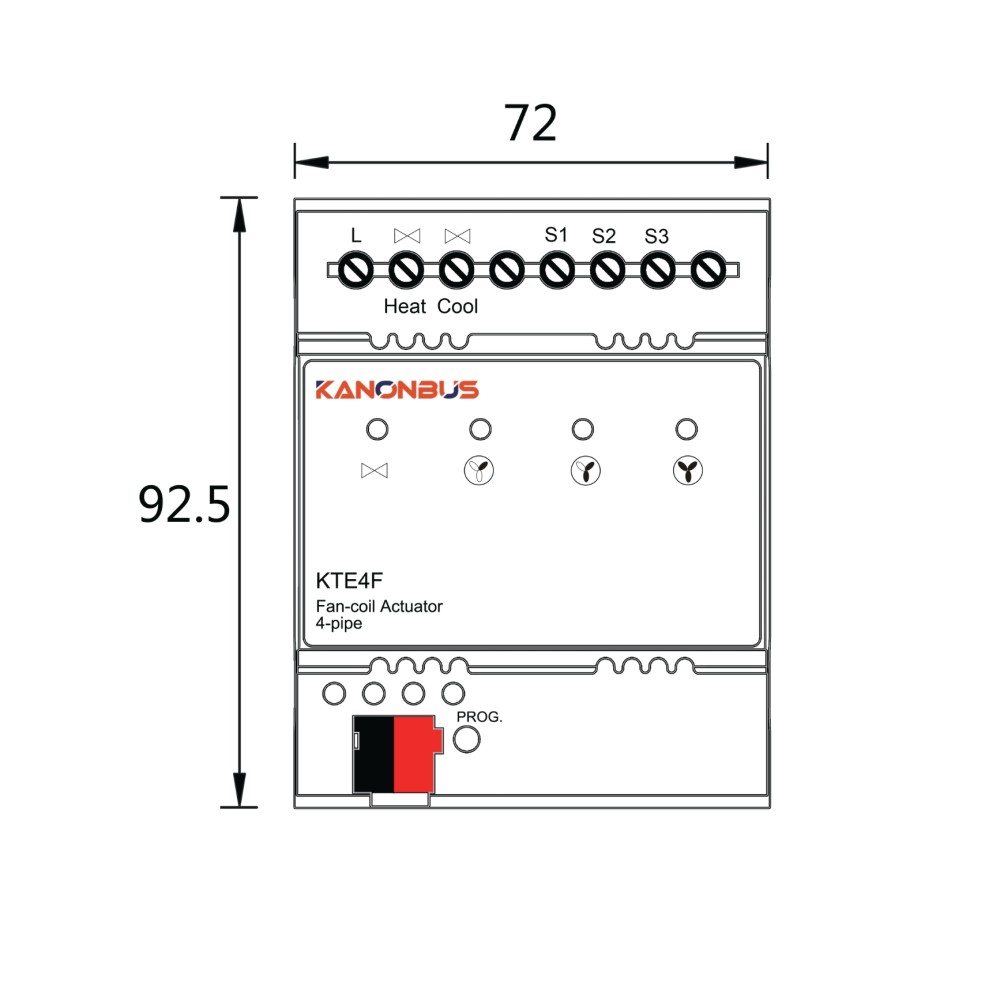

| Kích thước | 72 x 92.5 x 60 mm | 72 x 92.5 x 60 mm |
| ETS programming | S-mode | S-mode |
| Ứng dụng điển hình | Căn hộ, nhà ở, khách sạn budget | Văn phòng, khách sạn cao cấp, tòa nhà thương mại |
Kết Luận
KTE4F là lựa chọn phù hợp khi dự án dùng FCU 4 ống và cần điều khiển độc lập giữa cooling và heating trong từng phòng. Hai van Cool/Heat với interlock tự động, logic nhiệt độ tích hợp sẵn trong firmware và ba tốc độ gió trên một module điều khiển DIN rail giúp SI tối giản thiết kế tủ điện mà vẫn đảm bảo đầy đủ chức năng điều khiển FCU. Liên hệ KNXStore để được tư vấn kỹ thuật và báo giá dự án: 0918.918.755 hoặc sales@knxstore.vn.
