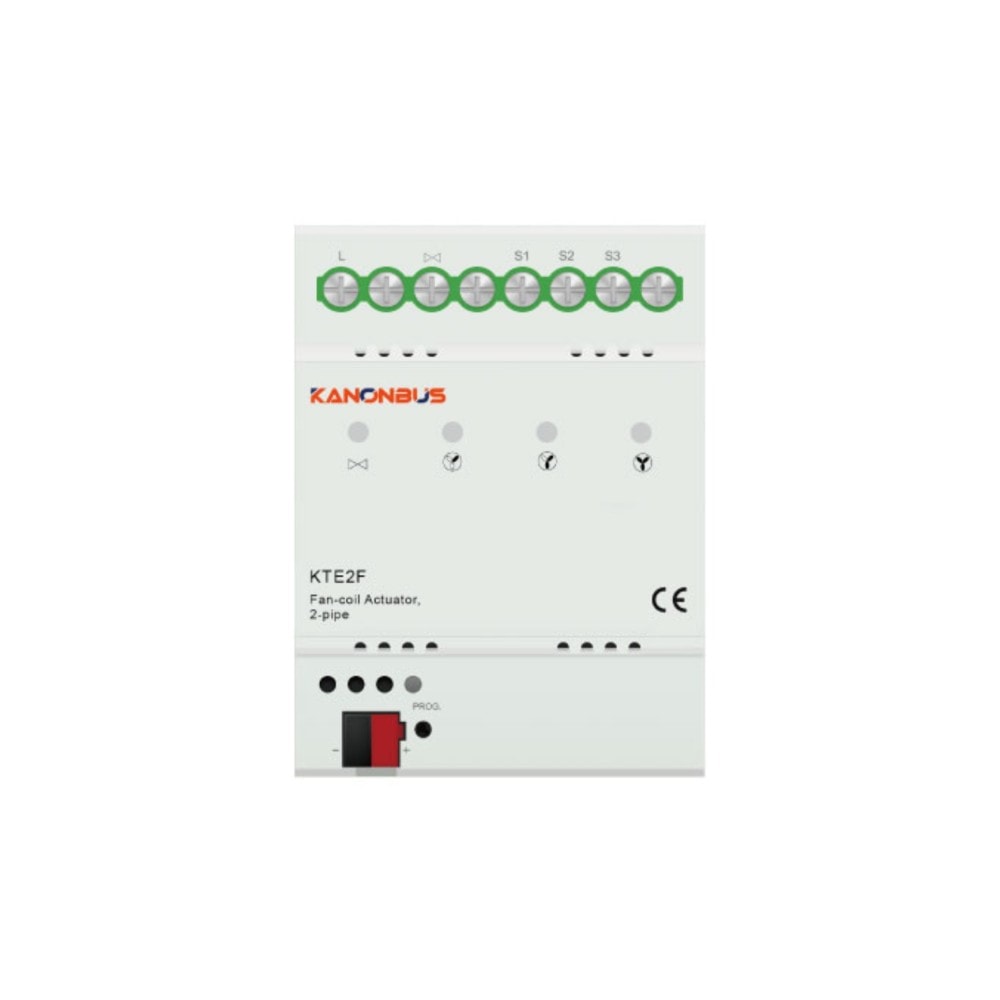

Module Điều Khiển Fan Coil KNX 2 Ống Tự Động Theo Nhiệt Độ Kanonbus KTE2F
Hệ thống fan coil unit (FCU) 2 ống là giải pháp điều hòa không khí phổ biến tại văn phòng, khách sạn thương mại và tòa nhà truyền thống. Một van kiểm soát dòng nước, ba tốc độ gió phân phối không khí, và toàn bộ logic phải phản ứng theo nhiệt độ thực tế của phòng. KTE2F của Kanonbus là module điều khiển DIN rail chuyên dụng để KNX hóa toàn bộ vòng điều khiển này, không cần PLC riêng, không cần relay thêm.
FCU 2 Ống Và Vai Trò Của KTE2F
Hệ FCU 2 ống dùng một đường ống duy nhất: mùa hè dẫn nước lạnh để làm mát, mùa đông dẫn nước nóng để sưởi. FCU trong phòng chỉ cần một van để điều tiết lưu lượng nước và một dàn quạt ba tốc độ để phân phối không khí.
KTE2F đảm nhận đúng năm ngõ ra này:
- 1 van output (Cool terminal): relay 230V AC đóng/mở van FCU
- 3 wind speed output (S1/S2/S3): relay 230V AC cho Low/Medium/High, chỉ một tốc độ active tại một thời điểm

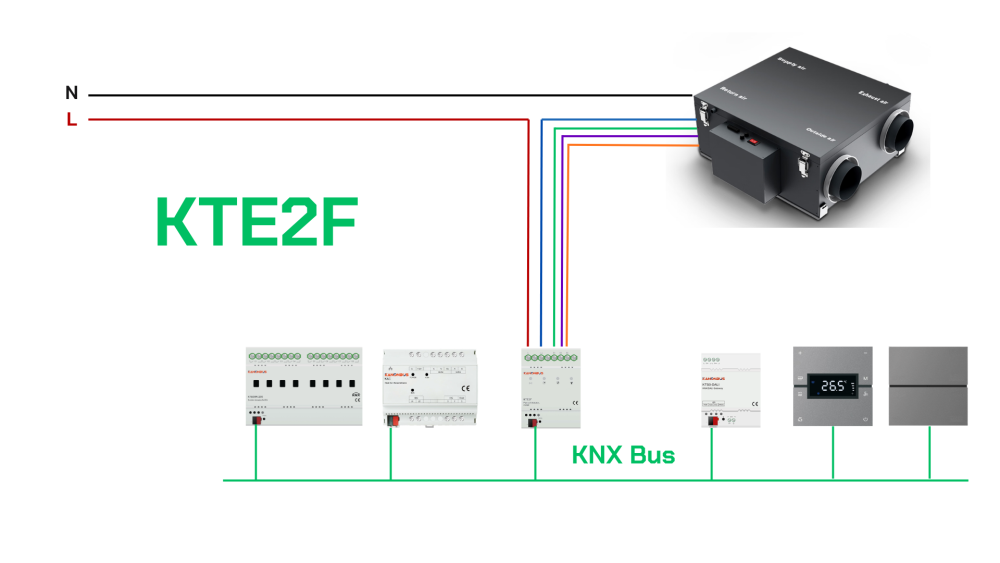

KNX bus cấp tín hiệu điều khiển cho KTE2F, còn 230V AC từ tủ điện cấp nguồn cho bản thân các relay output. SI cần lưu ý khi thiết kế tủ: KTE2F cần cả dây KNX TP và đường L/N 230V AC riêng vào terminal ①.
Tự Động Điều Chỉnh Van Theo Độ Lệch Nhiệt
KTE2F nhận hai giá trị nhiệt độ từ KNX bus qua group object: nhiệt độ môi trường (ambient temperature) từ cảm biến phòng, và nhiệt độ đặt (set temperature) từ thermostat hoặc màn hình điều khiển. KTE2F tự tính độ lệch nhiệt (temperature difference) giữa hai giá trị này.
Dựa trên độ lệch nhiệt, module tự quyết định:
- Khi độ lệch vượt ngưỡng cài đặt: mở van để cho nước chạy qua dàn FCU
- Khi nhiệt độ phòng đạt setpoint: đóng van, dừng cấp nước
Logic này chạy hoàn toàn trong firmware KTE2F, không cần logic controller ngoài hay function block trong ETS. SI chỉ cần liên kết group object nhiệt độ và cài ngưỡng trong ETS là xong.
Logic Tốc Độ Gió Và Chế Độ Khởi Động
KTE2F điều khiển tốc độ gió tự động theo cùng độ lệch nhiệt:
- Độ lệch nhỏ: chạy Low
- Độ lệch vừa: chạy Medium
- Độ lệch lớn: chạy High
Ngưỡng chuyển giữa các tốc độ cài riêng trong ETS. Khi cần chuyển tốc độ, KTE2F tắt tốc độ cũ trước, đợi wind speed switching time đã cài, rồi mới bật tốc độ mới, tránh inrush current khi chuyển.
Initial wind speed là tính năng quan trọng khi FCU bật lại từ trạng thái tắt. Motor quạt FCU cần moment ban đầu để vượt qua quán tính, nếu khởi động thẳng vào Low có thể không đủ torque. KTE2F giải quyết bằng cách bật ở tốc độ khởi động cài sẵn (ví dụ High) trong một khoảng thời gian tối thiểu trước khi chuyển về tốc độ tương ứng độ lệch nhiệt thực tế.
Ngoài chế độ tự động, tốc độ gió cũng nhận lệnh thủ công qua KNX group object nếu người dùng muốn override.
Bảo Vệ Cold Protection Và Frost Protection
Cold protection: khi nhiệt độ môi trường xuống dưới ngưỡng lạnh cài đặt, KTE2F tự bật van cho nước nóng chạy qua dàn để giữ ấm thiết bị, ngay cả khi FCU đang ở trạng thái tắt.
Frost protection: khi nhiệt độ xuống đến ngưỡng nguy hiểm đóng băng, KTE2F kích hoạt mức bảo vệ cao hơn, đảm bảo dàn FCU không bị đóng băng gây vỡ ống.
Cả hai ngưỡng bảo vệ cài riêng trong ETS và hoạt động độc lập với trạng thái on/off của FCU.

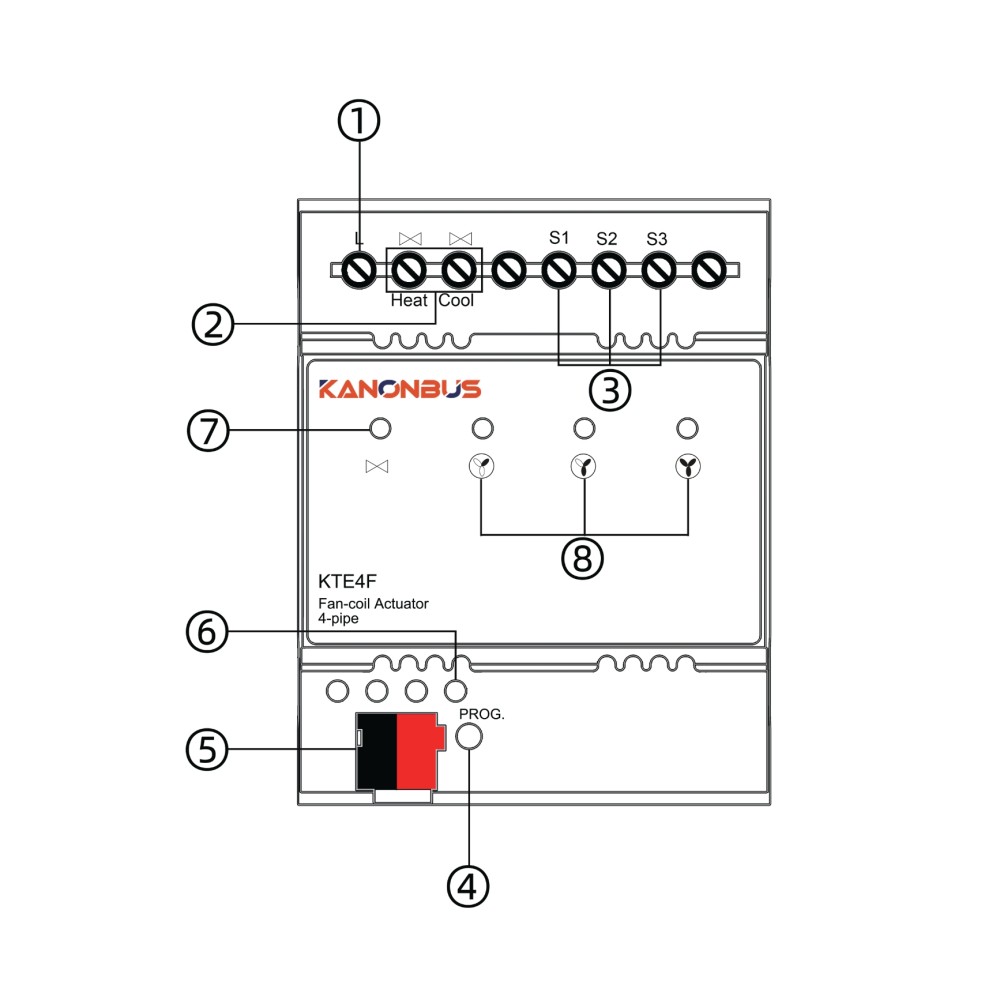

Sơ đồ chân và mô tả cổng kết nối - KTE2F
| Vị trí | Ký hiệu | Mô tả |
|---|---|---|
| 1 | Live wire | Ngõ vào dây lửa 230V AC (L) |
| 2 | Valve terminal | Ngõ ra van điều hòa: cooling valve và heating valve |
| 3 | Wind speed terminal | Ngõ ra 3 tốc độ quạt: low, medium, high |
| 4 | Programming button | Nút lập trình: nhấn để ghi physical address từ ETS |
| 5 | KNX bus terminal | Kết nối KNX TP bus, nguồn và dữ liệu qua cùng một cặp dây |
| 6 | Programming LED | Đèn chỉ thị programming: sáng đỏ khi nhấn nút programming, tắt tự động sau khi download physical address xong. Có thể bật/tắt qua ETS software |
| 7 | Valve status LED | Chỉ thị trạng thái van: đỏ = chế độ heating, xanh = chế độ cooling |
| 8 | Wind speed status LED | Chỉ thị trạng thái tốc độ quạt đang hoạt động |
LED indicator:
- Valve status (đỏ/xanh): đỏ = chế độ heating, xanh = chế độ cooling.
- Wind speed status: chỉ thị tốc độ quạt đang hoạt động.
- Programming LED (đỏ): sáng khi nhấn nút programming, tắt sau khi physical address được download thành công.

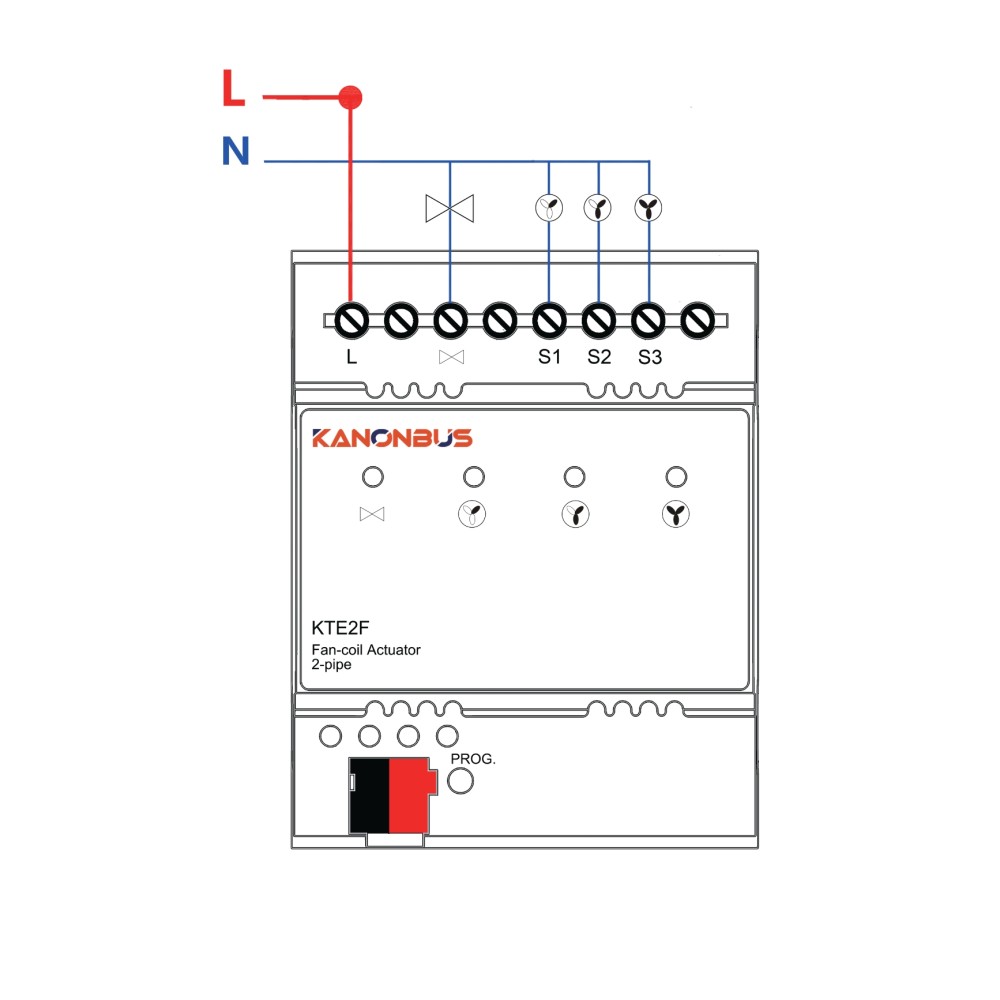

Sơ đồ kết nối thực tế - KTE2F
Sơ đồ đấu dây KTE2F gồm hai khu vực terminal riêng biệt:
Terminal phía trên (tải 230V AC):
| Terminal | Ký hiệu | Kết nối |
|---|---|---|
| L | Dây lửa vào | Nguồn 230V AC (live wire) |
| Van (Valve) | Cooling/Heating valve | Cuộn van điều hòa FCU 2 pipe, đấu vào cổng Cool |
| S1 | Low speed | Dây điều khiển quạt tốc độ thấp |
| S2 | Medium speed | Dây điều khiển quạt tốc độ trung |
| S3 | High speed | Dây điều khiển quạt tốc độ cao |
Dây trung tính (N) đấu chung cho van và cả 3 tốc độ quạt.
Terminal phía dưới (KNX bus):
| Terminal | Mô tả |
|---|---|
| KNX (đen/đỏ) | Kết nối KNX TP bus, cấp nguồn và truyền dữ liệu |
| PROG. | Nút programming, kèm LED chỉ thị |
Lưu ý đấu nối:
- Dây lửa L chỉ đấu vào terminal L của KTE2F, không đấu trực tiếp vào van hay quạt.
- N chung cho toàn bộ tải: van và 3 tốc độ quạt đều dùng chung dây trung tính.
- KNX bus terminal hoàn toàn tách biệt với mạch tải 230V AC, không đấu nhầm.
- Với FCU 2 pipe: chỉ sử dụng một van duy nhất, đấu vào terminal Cool (ký hiệu butterfly valve trên sơ đồ).
So sánh KTE2F và KTE4F
| Tính năng | KTE2F | KTE4F |
|---|---|---|
| Loại FCU | 2 pipe | 4 pipe |
| Van lạnh | V | V |
| Van nóng | Dùng chung van 2 pipe | Van riêng độc lập |
| Số tốc độ quạt | 3 (low/medium/high) | 3 (low/medium/high) |
| Nguồn | KNX bus | KNX bus |

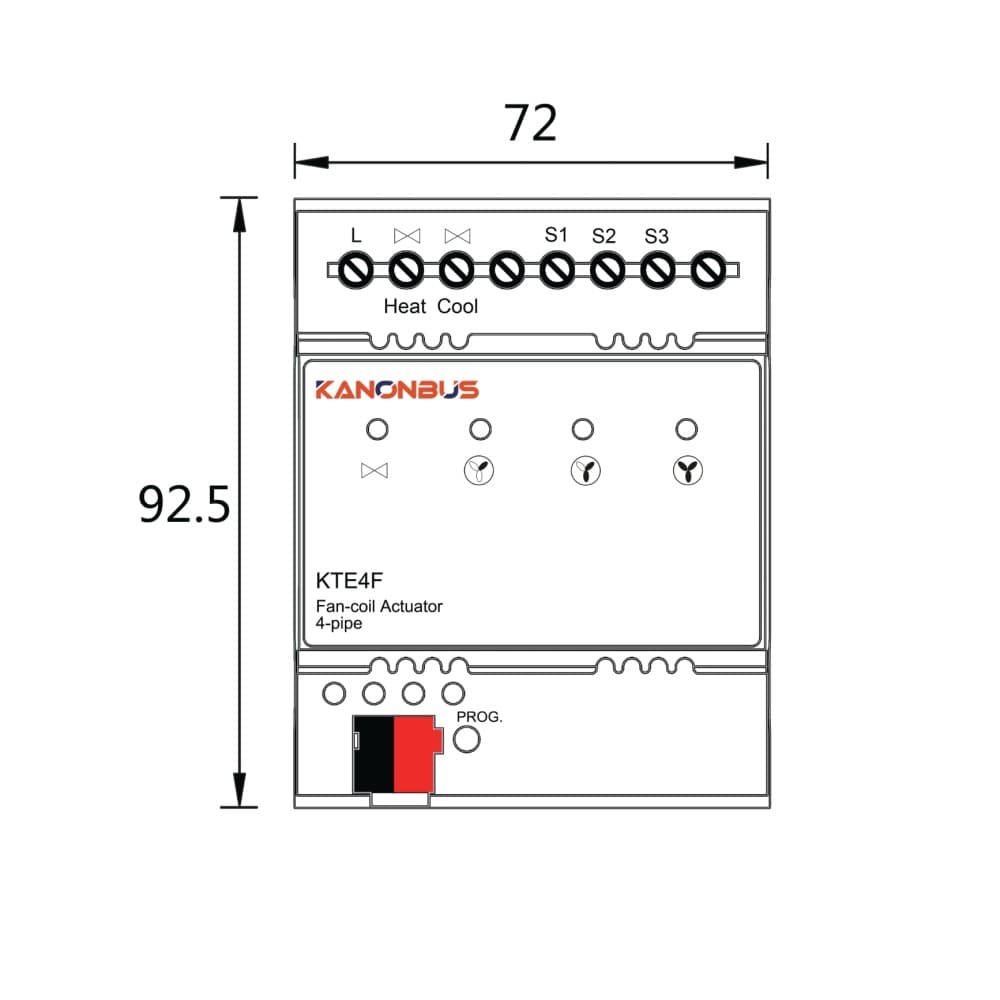

| Kích thước | 72 x 92.5 x 60 mm | 72 x 92.5 x 60 mm |
| ETS programming | S-mode | S-mode |
Kết Luận
KTE2F là giải pháp KNX hóa FCU 2 ống gọn nhất hiện tại: một module điều khiển DIN rail thay thế hoàn toàn relay box truyền thống, tích hợp logic điều khiển tự động theo nhiệt độ, bảo vệ frost/cold và quản lý tốc độ gió. SI không cần lập trình logic controller riêng, chỉ cần liên kết group object trong ETS và cài các thông số ngưỡng là hệ thống hoạt động. Liên hệ KNXStore để được tư vấn kỹ thuật và báo giá dự án: 0918.918.755 hoặc sales@knxstore.vn.
