Trong các dự án high bay nhà xưởng hay bãi đỗ xe ngoài trời, bài toán không chỉ là chọn cảm biến đủ bền - mà còn là làm thế nào để thay thế cảm biến nhanh khi cần bảo trì mà không phải hạ toàn bộ fixture xuống. Zhaga Book 18 được sinh ra để giải quyết đúng vấn đề đó, và ON-BRD-734SZ là câu trả lời của IR-TEC cho chuẩn kết nối này.
ON-BRD-734SZ là gì và Zhaga Book 18 có ý nghĩa gì trong thực tế thi công

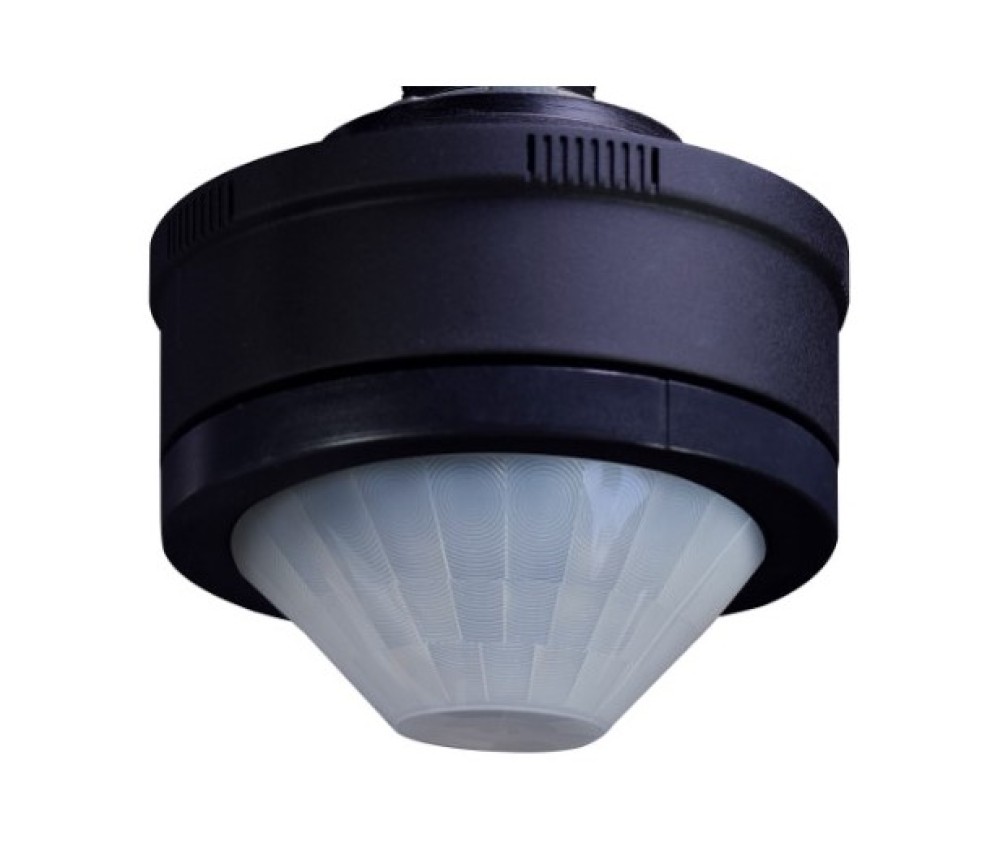

ON-BRD-734SZ là cảm biến OS-NET low voltage của IR-TEC, thiết kế theo chuẩn Zhaga Book 18 - tiêu chuẩn quốc tế cho sensor/module kết nối nhanh với luminaire thông qua receptacle 4-pin tích hợp sẵn trên fixture.
Cơ chế Zhaga Book 18 trong thực tế:
Thay vì wiring riêng từng dây tín hiệu và nguồn, cảm biến ON-BRD-734SZ được gắn vào receptacle Zhaga 18 trên luminaire bằng thao tác twist-and-lock đơn giản - tương tự như thay bóng đèn bayonet. Một thao tác đồng thời kết nối cả nguồn DC, tín hiệu DIM+ và digital output (DO). Khi cần thay thế, tháo ra trong vài giây mà không cần công cụ điện.
Điều này có giá trị đặc biệt trong high bay công nghiệp nơi mỗi lần hạ fixture xuống là một quy trình tốn thời gian và an toàn lao động phức tạp. Với Zhaga, cảm biến là module có thể thay thế độc lập.

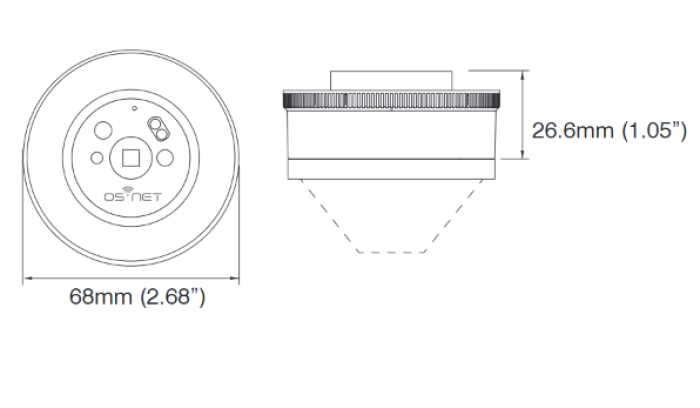

Housing IP66 + IK08 đảm bảo cảm biến chịu được bụi, nước phun mạnh (IP66) và va đập cơ học 5J (IK08) - đủ tiêu chuẩn cho bãi đỗ xe ngoài trời và khu vực công nghiệp.
Kiến trúc điều khiển OS-NET Mesh + 0-10V qua Zhaga AUX
ON-BRD-734SZ hoạt động trên nền tảng OS-NET - wireless mesh network sử dụng Modified Zigbee Light Link (ZLL) ở tần số 2,405~2,475 MHz. Không như Bluetooth (point-to-point configuration), OS-NET cho phép nhiều cảm biến trong cùng network giao tiếp với nhau và phối hợp điều khiển cả nhóm fixture.

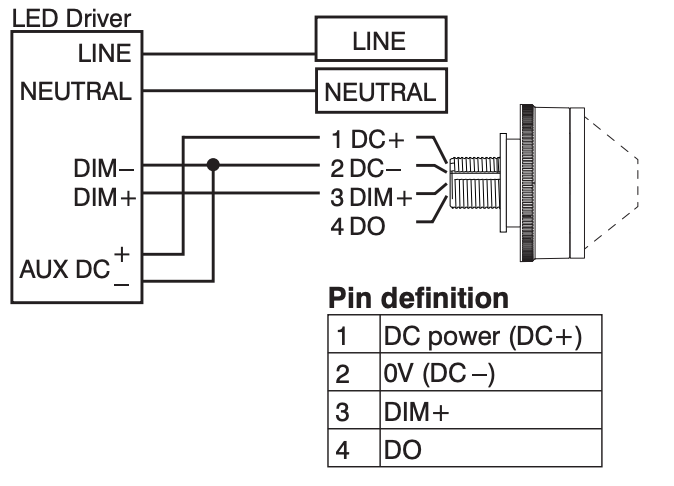

Pinout Zhaga 4-pin:
| Pin | Định nghĩa |
|---|---|
| 1 | DC+ (12-24VDC AUX) |
| 2 | DC- (0V) |
| 3 | DIM+ (0-10V analog output) |
| 4 | DO (Digital Output, active low khi có người) |
Đầu ra điều khiển:
- Analog 0-10V: ±5%, isolated, sinking max 25 mA - điều khiển LED driver dimmable
- Digital Output (DO): Active low khi phát hiện người, sinking <10 mA, max 40V - tích hợp BMS hoặc relay logic
Cấu hình và lập trình:
Toàn bộ setting được thực hiện qua SRP-281 (OS-NET Remote Programmer 2-way handheld), phạm vi 10 m điển hình trong nhà. Lập trình hỗ trợ cả individual setting (từng cảm biến) và group setting (áp cùng setting cho toàn bộ thiết bị trong nhóm cùng lúc).
Các control scheme:
| Scheme | Mô tả tóm tắt |
|---|---|
| ON/OFF | Bật/tắt đơn thuần |
| OSO | Low Dim khi trống, High Dim/SmartDIM khi có người |
| OSLA | Chiếu sáng chỉ khi ánh sáng môi trường dưới ngưỡng |
| OSLATO | OSLA + Time-Off delay trước khi tắt |
| DSVM | Daylight Sensing + giảm dim về Low Dim quanh Virtual Midnight |
| DSC | Chỉ cảm biến ánh sáng, không dùng occupancy |
| VSC | Vacancy control - người bật thủ công, cảm biến tắt tự động |
| OSB | Background light cho open office - cả nhóm sáng dim khi vùng trống |
| OFF | Tắt toàn bộ |
OS-NET tích hợp vào hệ thống chiếu sáng thông minh
OS-NET là nền tảng wireless mesh của IR-TEC cho phép các cảm biến và nút điều khiển trong cùng network phối hợp hoạt động theo nhóm (group). Đây là điểm khác biệt cơ bản so với cảm biến Bluetooth (LBD-509S) chỉ hoạt động độc lập.
Cách hoạt động trong hệ thống:
Mỗi ON-BRD-734SZ vừa là sensor node vừa là network relay - nhận và phát lại OS-NET command đến các node lân cận, mở rộng coverage của mesh. Khi một cảm biến trong nhóm phát hiện có người, toàn bộ nhóm fixture được kích hoạt đồng loạt theo scheme đã lập trình.
Group assignment và lập trình:
- Dùng SRP-281 để link từng cảm biến vào network (group)
- Thiết lập Day/Night Sync: chọn một cảm biến làm master ALS sensor, các cảm biến còn lại nhận trạng thái day/night từ master
- Thiết lập control scheme, High Dim, Low Dim, delay time - có thể áp đồng loạt qua GROUP-SET
- Một cảm biến có thể thuộc nhiều group đồng thời
Digital Output cho BMS tích hợp:
DO signal (active low khi có người) có thể kết nối trực tiếp vào BMS controller hoặc relay input để tích hợp với hệ thống HVAC, an ninh, hoặc KNX gateway.
Ứng dụng theo loại công trình

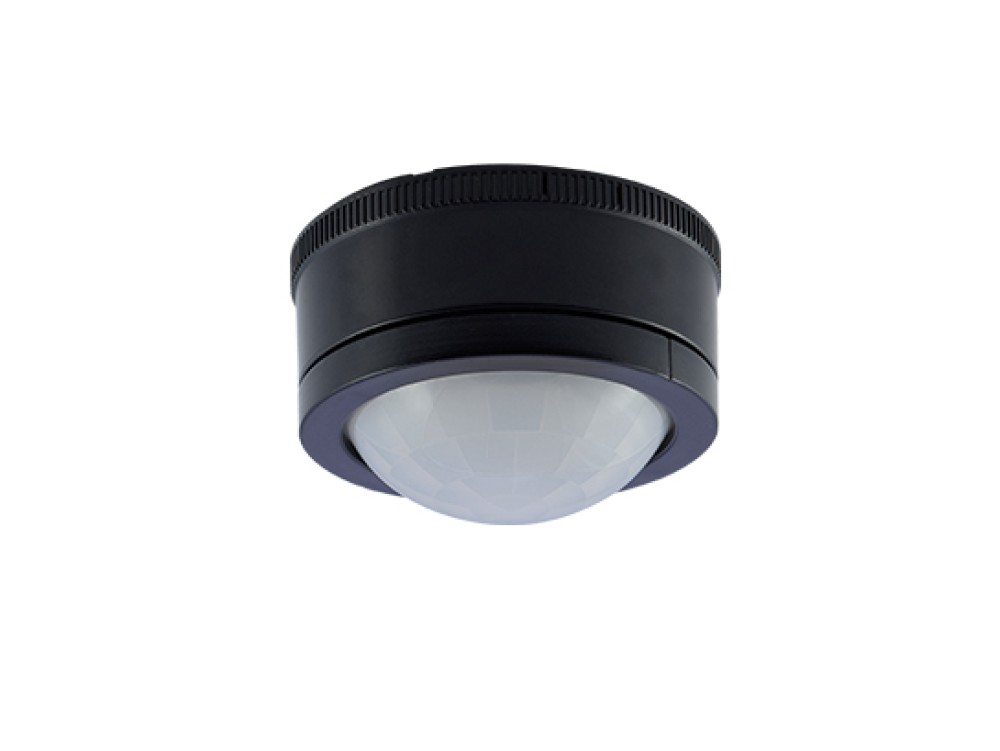

High bay nhà xưởng và nhà kho: Chiều cao lắp đặt 9~15 m sử dụng lens H (High Bay Dome, 1X height coverage). OS-NET group control đảm bảo khi xe nâng hoặc người vào một khu vực, cả nhóm đèn khu vực đó sáng lên đồng thời không có độ trễ nhận thấy được. Chế độ DSVM phù hợp cho kho 24/7.
Bãi đỗ xe ngoài trời: IP66 + IK08 chịu được thời tiết và va đập từ xe. Radio range 100 m ngoài trời giúp mạng mesh hoạt động ổn định trên diện tích lớn mà không cần nhiều relay node. Chế độ OSO với Low Dim 15-20% ban đêm khi không có xe - tiết kiệm điện đáng kể so với để đèn 100% liên tục.
Khu vực bán công cộng - sân bãi, cổng vào: Housing IK08 chịu va đập quan trọng trong khu vực có xe cộ qua lại. Zhaga Book 18 cho phép thay thế cảm biến nhanh mà không cần hạ toàn bộ đèn.
Trạm rửa xe, garage kín: IP66 chịu phun nước áp suất cao trong quá trình vệ sinh thiết bị. Nhiệt độ -40°C đủ cho bãi đỗ xe không có sưởi ở vùng khí hậu lạnh.
Parking garage có nhiều tầng: Mesh network OS-NET kết nối liên tục giữa các tầng nếu có đủ node, nhưng vật liệu bê tông dày có thể giảm radio range - cần khảo sát site trước khi thiết kế số lượng node.
Lưu ý lắp đặt và an toàn điện
- Driver phải có ngõ ra AUX DC 12-24V và hỗ trợ 0-10V sinking input. ON-BRD-734SZ không hoạt động với driver chỉ có AC input.
- Zhaga Book 18 receptacle: Phải được mua và lắp sẵn trên fixture trước khi gắn cảm biến. Receptacle là phụ kiện riêng, không đi kèm cảm biến.
- Không dùng vỏ bọc kim loại kín: Vỏ bọc kim loại quanh cảm biến ảnh hưởng đến antenna wireless - tránh che phủ phần thân cảm biến bằng kim loại.
- Khoảng cách tối thiểu 1,5 m với miệng gió: Gió mạnh gây false detection cho PIR.

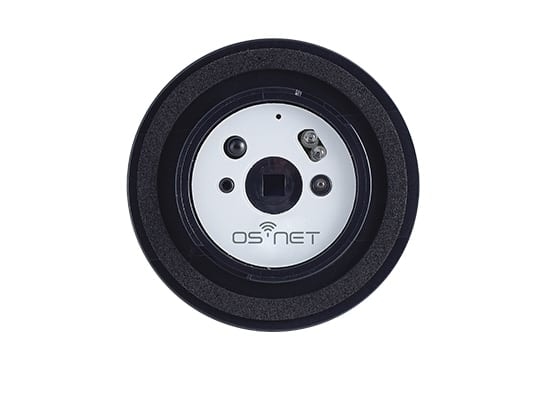

- Không chạm vào cửa sổ cảm biến IR dưới lens assembly - dầu tay làm giảm độ nhạy.
- IK08 = 5J impact resistance - đủ cho môi trường công nghiệp thông thường, không phải môi trường nổ (ATEX).
Kết luận
ON-BRD-734SZ là lựa chọn tối ưu khi luminaire đã hỗ trợ Zhaga Book 18 và dự án yêu cầu cảm biến chịu được môi trường khắc nghiệt (IP66/IK08) với group control qua OS-NET mesh. Cơ chế twist-and-lock rút ngắn đáng kể thời gian lắp đặt và bảo trì trong high bay công nghiệp và bãi đỗ xe ngoài trời - đây là lợi thế vận hành có thể định lượng được trong vòng đời dự án. Điểm cần kiểm tra: driver phải hỗ trợ AUX DC 12-24V và nhiệt độ vận hành trong vỏ fixture không được vượt quá 55°C.
