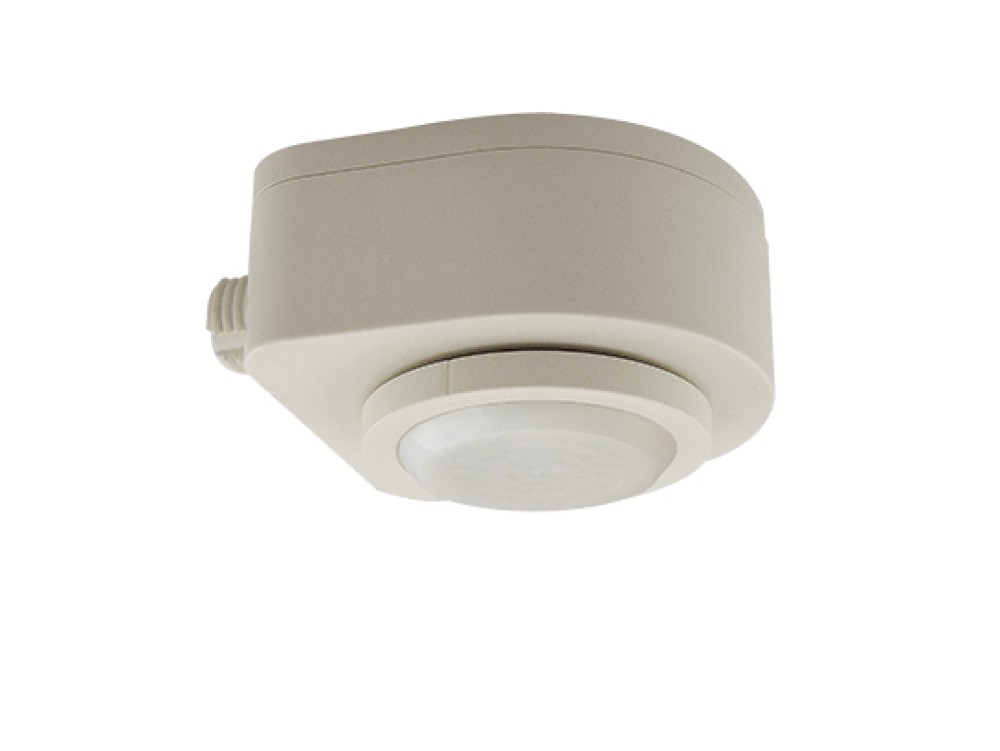

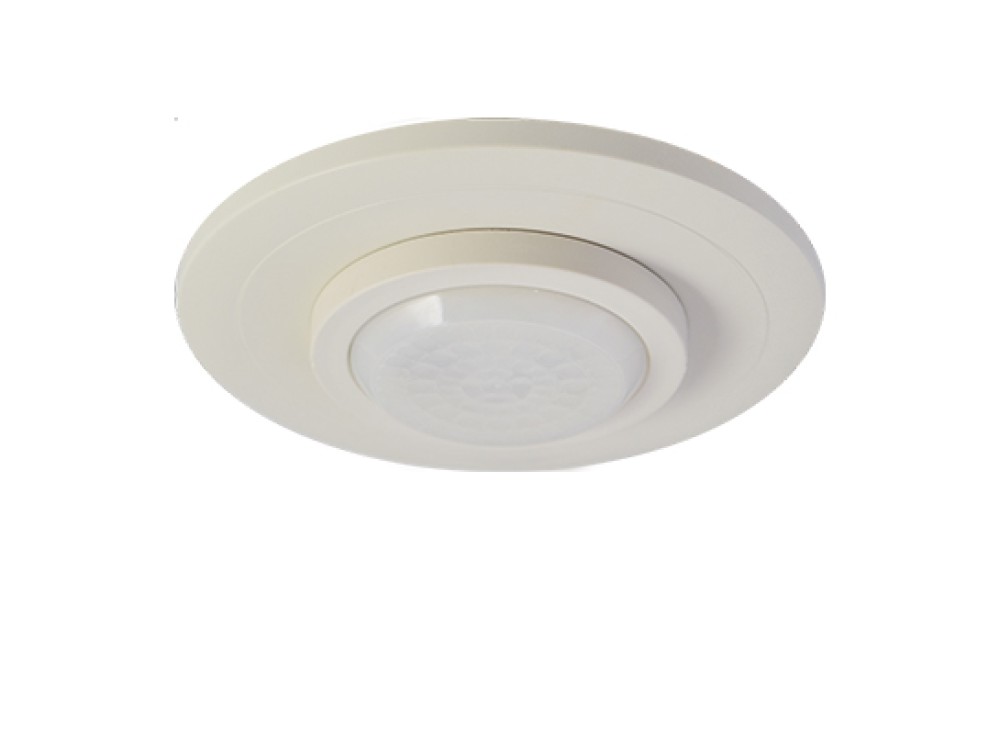

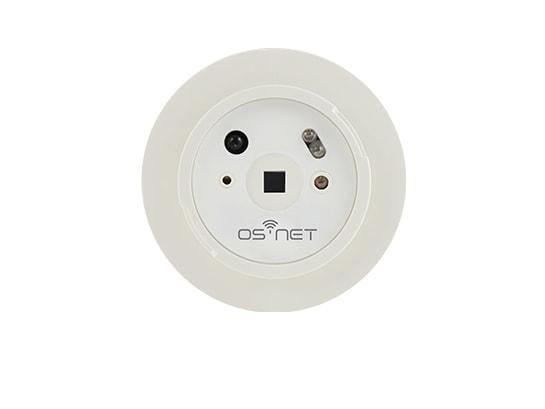

ON-LRD-509 - Cảm Biến OS-NET Omni SmartDIM 0-10V IR-TEC
Trong dự án chiếu sáng kho xưởng hay bãi đỗ xe có trần cao 6-15m, cảm biến hiện diện thông thường không đáp ứng được hai yêu cầu đồng thời: vùng phát hiện đủ rộng tại chiều cao lắp thực tế, và khả năng group control để toàn bộ khu vực sáng đồng bộ khi phát hiện người hay xe. ON-LRD-509 giải quyết cả hai: lens có thể chọn theo chiều cao trần từ 2.4m đến 15m, và OS-NET wireless mesh cho phép mỗi node kích hoạt group đèn lân cận không cần controller trung tâm.
ON-LRD-509 là gì và Omni ONS khác Mini ONS như thế nào trong thực tế thi công
ON-LRD-509 là thành viên Omni ONS trong dòng OS-NET Sensor của IR-TEC. "Omni" phân biệt với "Mini" (ON-LRD-209S) ở ba điểm kỹ thuật chính:
- Dải lens: ON-LRD-509 hỗ trợ 7 loại lens (A - H) cho chiều cao lắp 2.4m đến 15m. ON-LRD-209S chỉ có flat lens, chiều cao 2.4-3.6m.
- Radio range: ON-LRD-509 đạt 15m indoor và 90m outdoor (open space). ON-LRD-209S chỉ 5m indoor.
- Phương án lắp đặt: ON-LRD-509 có 7 mounting option (tích hợp fixture, gắn ngoài, gắn trần âm/nổi, junction box) qua các bracket riêng. ON-LRD-209S chỉ lắp qua lỗ 1 inch vào Troffer/LED panel.
- Tải switching: ON-LRD-509 có dữ liệu đầy đủ cho incandescent, fluorescent và LED ở 120/230/277VAC. ON-LRD-209S chỉ liệt kê 500VA LED.
Hai sản phẩm dùng chung giao thức OS-NET - có thể hoạt động trong cùng một mesh network.
Kiến trúc điều khiển 0-10V: cấu hình theo từng dự án
ON-LRD-509 cung cấp output 0-10V isolated, dung sai ±5%, sinking current tối đa 25mA. Relay tích hợp switching tải trực tiếp, HIC protection 80A/16.7ms xử lý inrush khi bật nhóm LED fixture.

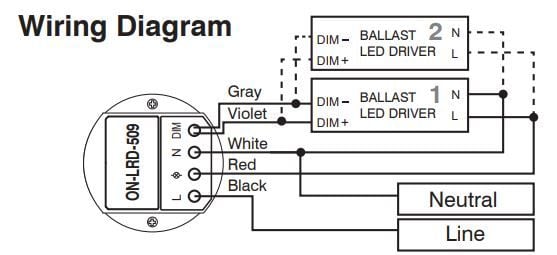

Wiring: Hai LED driver (2N và 1N) có thể đấu song song trên cùng cặp DIM+/DIM-, với cách ly hoàn toàn giữa DIM và GND nguồn AC.
9 chế độ điều khiển có thể lập trình:
| Chế độ | Ban ngày (ALS > ngưỡng) | Ban đêm (ALS < ngưỡng) | Ghi chú |
|---|---|---|---|
| ON/OFF | Tắt | Bật/tắt | ALS enabled, không dim |
| OSO | Low Dim | High Dim / SmartDIM | Occupancy sensing only |
| OSLA | Tắt | Low Dim -> High Dim (có người) | Dim thấp khi vắng về đêm |
| OSLATO | Tắt | Low Dim -> Tắt (Time Off) | Thêm chu kỳ time-off |
| DSVM | Tắt | High Dim -> Low Dim (nửa đêm ảo) | Virtual midnight |
| DSC | Tắt | High Dim / SmartDIM | Chỉ daylight control, tắt occupancy |
| VSC | Tắt | Manual | Bật thủ công qua nút OS-NET |
| OSB | Tắt | Low Dim nền / High Dim (có người) | Background lighting |
| OFF | Tắt | Tắt | Occupancy bật nhưng đèn luôn tắt |
Tất cả cài đặt - chế độ, delay, lux threshold, ramp/fade, sensitivity, grouping, burn-in - cấu hình qua SRP-280 (hoặc SRP-281) từ sàn mà không cần laptop.
OS-NET / TRANS: tích hợp ON-LRD-509 vào hệ thống chiếu sáng thông minh
ON-LRD-509 là OS-NET node - vừa điều khiển đèn kết nối trực tiếp, vừa phát wireless command đến group đèn OS-NET. Không cần controller trung tâm cho các hệ thống quy mô vừa.
Radio range 15m indoor / 90m outdoor cho phép ON-LRD-509 coverage mesh tốt hơn đáng kể so với ON-LRD-209S (5m indoor). Trong kho xưởng high-bay với khoảng cách đèn 5-10m, một mesh node ON-LRD-509 đủ kết nối với 2-3 node lân cận mà không cần relay node trung gian.
Group membership đa nhóm: Một thiết bị có thể thuộc nhiều group đồng thời - sensor tại lối vào có thể kích hoạt cả group "hàng đèn lối vào" lẫn group "khu vực làm việc" theo logic riêng.
Lập trình qua SRP-280 / SRP-281: 2-way remote - đọc được cài đặt hiện tại từ sensor đã lắp trên trần. Commissioning toàn bộ mesh từ sàn mà không cần thang hoặc nâng người.
Tích hợp BMS: OS-NET không kết nối native với BACnet, KNX hay Modbus. Cần gateway OS-NET nếu hệ thống BMS yêu cầu giám sát hoặc điều khiển tập trung.
Lens options: lựa chọn theo chiều cao lắp và ứng dụng
| Mã lens | Hình dạng | Loại | Chiều cao lắp | Vùng phát hiện |
|---|---|---|---|---|
| A | Cone | Standard | 2.4-4.5m (8-15 ft) | 2X chiều cao |
| B | Cone | Extra wide | 2.4-3.0m (8-10 ft) | 6X chiều cao |
| C | Cone | High bay | 4.5-9.0m (15-30 ft) | 3X chiều cao |
| D | Round | Standard | 2.4-6.0m (8-20 ft) | 2X chiều cao |
| F | Dome | Extra wide | 2.4-6.0m (8-20 ft) | 4X chiều cao |
| G | Arch | Aisle way | 2.4-12.0m (8-40 ft) | 3X chiều cao |
| H | Dome | High Bay | 2.4-15.0m (8-50 ft) | 1X chiều cao |
Lens G (Arch / Aisle way) đặc biệt phù hợp cho hành lang kho, lối đi giữa kệ hàng cao - góc phát hiện dạng vòm ngang bao phủ tốt chuyển động dọc theo lối đi.
Lens H (High Bay / Dome) đạt chiều cao lắp đến 15m - phù hợp với nhà kho high-bay, xưởng sản xuất trần cao. Vùng phát hiện 1X chiều cao nghĩa là tại 15m, vùng phát hiện Ø15m.
Mounting options: tích hợp và lắp đặt linh hoạt
| Mã | Phương án lắp | Bracket đi kèm |
|---|---|---|
| F | Tích hợp vào fixture | Không kèm bracket |
| W | Tích hợp vào fixture, IP-66 | Không kèm bracket |
| E | Gắn ngoài fixture | Không kèm bracket |
| P | Gắn ngoài fixture, IP-66 | Không kèm bracket |
| S | Gắn trần nổi (Ceiling Surface) | SMB-500 |
| C | Hộp nối điện (Junction Box) | CMB-500 |
| L | Âm trần (Ceiling Recess) | LMB-500 |
Các phương án IP-66 (W, P) cần xác nhận điều kiện môi trường cụ thể với IR-TEC - datasheet không liệt kê IP rating chi tiết cho từng mounting code.
Ứng dụng theo loại công trình
Kho xưởng high-bay (trần 6-15m): Lens C hoặc H phù hợp nhất. Chế độ OSLA - đèn dim thấp khi không có xe/người, tăng lên ngay khi phát hiện di chuyển. OS-NET group control kích hoạt cả dãy đèn hành lang khi xe nâng đi vào từ cổng, không chỉ đèn ngay trên đầu xe.
Bãi đỗ xe trong nhà (trần 3-5m): Lens D hoặc F. Chế độ OSLATO - đèn dim thấp ban đêm, sáng lên khi phát hiện xe, tắt hẳn sau TIME OFF dài (30-60 phút). ON-LRD-509 phát hiện tốc độ tối thiểu 0.15 m/s - đủ phát hiện người đi bộ chậm và xe đang lùi.
Văn phòng lớn và open-plan (trần 2.4-4m): Lens A hoặc B. Các node OS-NET hình thành mesh tự động - không cần thiết kế topology phức tạp. Group control theo khu: khu A và khu B chung mesh nhưng logic độc lập.
Hành lang dài và lối đi giữa kệ kho: Lens G (Arch / Aisle way) với chiều cao 2.4-12m. Một cảm biến bao phủ chiều dài lối đi 3X chiều cao lắp - tiết kiệm số lượng thiết bị so với lens tròn thông thường.
Khu vực sản xuất và xưởng có nhiệt độ thấp: Nhiệt độ hoạt động đến -40°C cho phép triển khai trong kho lạnh và phòng sạch nhiệt độ thấp. Tải LED tối đa giảm xuống 500VA khi môi trường 55-70°C - cần tính kỹ cho xưởng nhiệt độ cao.
Lưu ý lắp đặt và an toàn điện
Không hỗ trợ 100VAC: ON-LRD-509 chỉ hỗ trợ 120/230/277VAC. Khác với LRD-509 (TRANS) hỗ trợ 100VAC - cần lưu ý khi dự án có hệ thống 100VAC Nhật hoặc thiết bị 100V cũ.
Cách ly DIM output: DIM+/DIM- phải isolated hoàn toàn với GND nguồn AC. Không nối chung GND hai mạch.
Tải giảm ở nhiệt độ cao: Tải tối đa giảm từ mức bình thường xuống mức (*) khi nhiệt độ môi trường 55°C - 70°C. Thiết kế mạch điện phải tính dựa trên tải nhiệt độ cao nếu môi trường lắp đặt có thể đạt ngưỡng này.
Khoảng cách kênh gió: Tối thiểu 1.5m từ miệng cấp khí để tránh kích hoạt sai.
Chọn lens trước khi order: Lens được ship kèm khi order đúng mã. Không thể lắp lens từ dòng sản phẩm khác. Xác nhận chiều cao trần thực tế trước khi chọn lens.
Chọn bracket trước khi order: Bracket (SMB-500, CMB-500, LMB-500) ship kèm theo mã mounting. Xác nhận phương án lắp trước khi đặt hàng.
Kết luận
ON-LRD-509 là thiết bị phù hợp cho SI và Lighting Designer cần triển khai OS-NET mesh trong các công trình yêu cầu linh hoạt chiều cao lắp (2.4-15m), group control không dây diện rộng (radio 15m indoor), và switching tải nặng (đến 1200VA ở 277VAC). So với ON-LRD-209S, ON-LRD-509 phủ được nhiều dạng công trình hơn - từ văn phòng đến kho high-bay - nhờ hệ lens đa dạng và radio range mạnh hơn.
Giới hạn: không hỗ trợ 100VAC, không tích hợp native với BACnet/KNX, tải giảm ở nhiệt độ cao. Lens và bracket phải chọn đúng khi đặt hàng - không thể bổ sung sau.
