Cảm biến OS - NET IR-TEC mang đến công nghệ chiếu sáng thông minh cho đa dạng công trình thương mại và nhà ở, đơn giản hoá lắp đặt và dễ điều khiển đảm bảo mang đến những tiện ích cao nhất cho cuộc sống hiện đại. Cùng KNX Store tìm hiểu về cảm biến OS-NET là gì và cơ chế hoạt động của loại cảm biến hiện đại này qua bài viết dưới đây nhé!
OS-NET Là Gì?
Cảm biến OS-NET IR-TEC là một giải pháp mạng lưới cảm biến không dây (wireless sensor mesh network), cho phép kích hoạt các bộ đèn và mạch chiếu sáng chung thông qua cảm biến thông minh, không cần kéo thêm dây điều khiển riêng cho mạng lưới.
Mỗi thiết bị OS-NET vừa thực hiện chức năng cảm biến/điều khiển riêng, vừa là một node relay tín hiệu trong mạng. Mạng này chạy trên nền ZigBee (IEEE 802.15.4) đã được IR-TEC tùy biến riêng, mã hóa AES-128 cho toàn bộ lệnh truyền giữa các thiết bị. Phần cơ chế network, group activation và 8 kịch bản điều khiển được trình bày chi tiết ở Phần 2; bài này tập trung vào thiết bị và cách lắp đặt.
Đặc Điểm Kỹ Thuật Nổi Bật
Cảm biến OS-NET (ONS) tích hợp nhiều chức năng trong một thiết bị: cảm biến hiện diện, cảm biến ánh sáng xung quanh, và điều khiển dim 0/1-10V hoặc DALI.
Các đặc điểm chính:
- Hoạt động độc lập hoặc theo nhóm (group activation)
- Điều khiển dim 0/1-10V hoặc DALI
- Lập trình qua remote cầm tay SRP-281, không cần phần mềm quản lý riêng
- Đa dạng vị trí lắp đặt, tùy chỉnh Lens theo không gian
Bạn hoàn toàn có thể thay đổi cách thức lắp đặt cảm biến OS-NET từ IR-TEC bằng nhiều lựa chọn khác nhau có thể kể đến như:
- Trên trần
- Gắn tường
- Ngoài trời với IP66
- Gắn kèm với đèn
- Âm tường, âm trần
Bên cạnh đó, việc chọn lựa lens cho cảm biến khiến OS-NET có thể phù hợp với mọi công trình khác nhau như:
- Nhà ở
- Hành lang
- Cầu thang
- Nhà máy
- Các khu vực lớn nhỏ để tối đa nhất theo yêu cầu sử dụng
Các Thiết Bị Trong Hệ OS-NET
Một mạng OS-NET được hình thành từ 3 loại thiết bị, mỗi loại vừa có chức năng riêng vừa là node truyền/nhận tín hiệu trong mạng.
OS-NET Sensor (ONS): Omni ONS Và Mini ONS
ONS là thiết bị nền tảng của mạng OS-NET, kết hợp cảm biến PIR, cảm biến ánh sáng ban ngày, bộ xử lý điều khiển và bộ truyền thông không dây trong một khối.

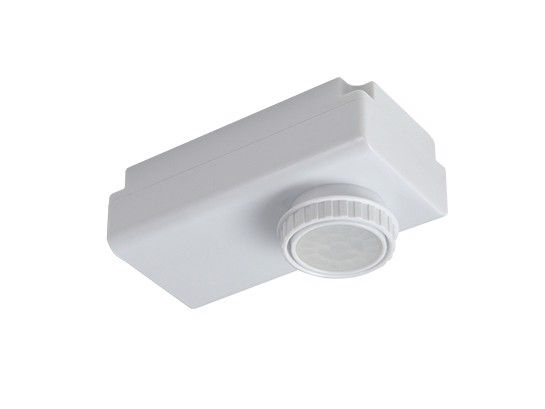

Omni ONS tích hợp linh hoạt với đèn LED OEM hoặc gắn trần, hỗ trợ đổi Lens để phù hợp từ văn phòng thông thường đến khu vực trần cao. Mini ONS có kích thước thấp, thiết kế riêng để lắp qua lỗ khoan 1 inch trên các bộ đèn văn phòng dạng Troffer hoặc panel LED cạnh (side-lit).

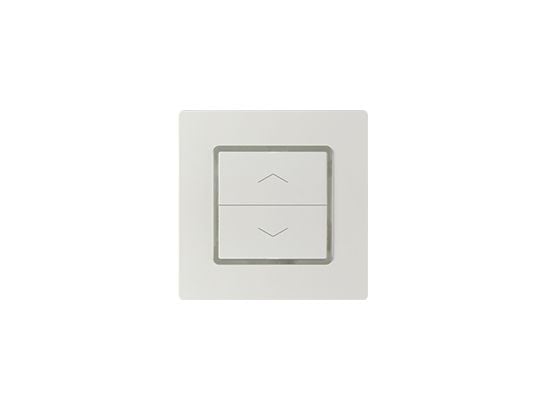

OS-NET Button (ONB)
ONB là thiết bị tùy chọn, thay thế công tắc tường tiêu chuẩn, cấp nguồn điện áp đường dây, cho phép bật/tắt và dim thủ công cho nhóm đèn được gán. ONB không tự cảm biến, chức năng chính là truyền lệnh điều khiển tới các ONS cùng nhóm khi người dùng nhấn.

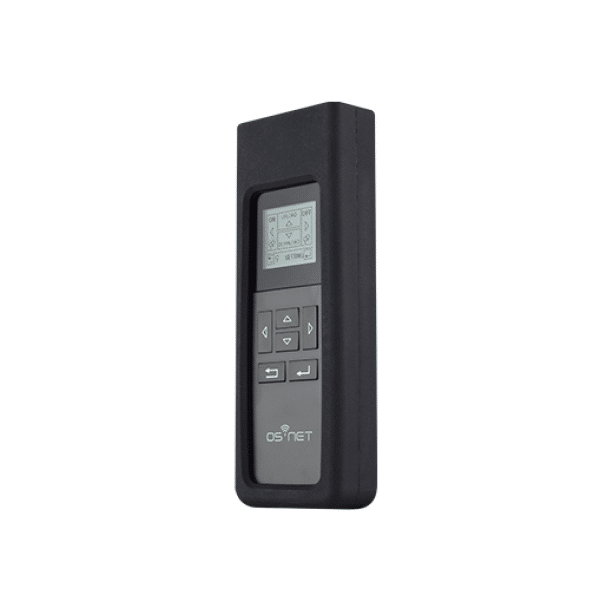

OS-NET Remote (SRP-281)
SRP-281 là remote lập trình 2 chiều dùng để cấu hình toàn bộ mạng OS-NET: nhóm thiết bị (EZ-GROUP), thiết lập control scheme, upload/download setting, và khóa/mở mạng (LOCK/UNLOCK). Đây là công cụ bắt buộc phải có khi triển khai OS-NET, không có phần mềm PC hay app thay thế.
Lựa Chọn Lắp Đặt Và Lens Theo Không Gian

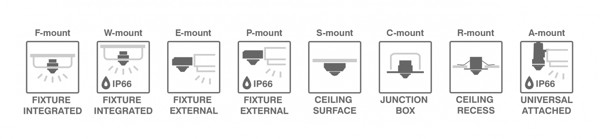

OS-NET hỗ trợ nhiều phương thức lắp đặt: trên trần, gắn tường, ngoài trời đạt chuẩn IP66, gắn kèm trực tiếp với đèn, hoặc âm tường/âm trần.

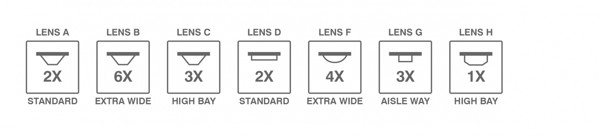

Việc chọn Lens phù hợp quyết định vùng phát hiện và độ chính xác cảm biến theo độ cao lắp đặt và loại không gian: nhà ở, hành lang, cầu thang, nhà máy, hoặc khu vực có diện tích lớn cần vùng phủ rộng. Với công trình cần cảm biến ngoài trời, dòng ON-LRD-609SA (IP66, line voltage) là lựa chọn phù hợp thay cho các bản ONS lắp trong nhà thông thường.
Vì Sao Chọn OS-NET Cho Dự Án Chiếu Sáng Thương Mại?
So với hệ điều khiển có dây truyền thống, OS-NET giảm đáng kể công đoạn đi dây điều khiển riêng: mạng lưới được hình thành song song với việc lắp đèn. Một lợi thế khác là khả năng tương thích đa hãng: đèn từ nhiều nhà sản xuất khác nhau có thể được lắp trong cùng công trình và điều khiển hài hòa qua cùng một mạng OS-NET, miễn là các thiết bị đều tích hợp ONS.
Việc cấu hình cũng không yêu cầu kỹ sư phải mang thêm thiết bị mạng phức tạp, toàn bộ thao tác nhóm và thiết lập control scheme thực hiện qua remote SRP-281 cầm tay.
OS-NET Phù Hợp Với Ai Trong Chuỗi Dự Án?
Ba nhóm thường tiếp xúc trực tiếp với OS-NET, mỗi nhóm khai thác một lợi ích khác nhau:
- Nhà sản xuất đèn (OEM): chỉ cần tích hợp ONS vào luminaire đang sản xuất để có ngay sản phẩm chiếu sáng thông minh, không phải tự phát triển hệ điều khiển riêng.
- Kỹ sư/lighting designer: chọn đèn hoặc ONS phù hợp theo đặc tính quang học của luminaire và vùng phủ cảm biến, rồi bố trí đúng vị trí theo bản vẽ, không khác nhiều so với thiết kế chiếu sáng thông thường.
- Đơn vị thi công lắp đặt: lắp đặt như đèn/cảm biến thông thường, không cần kéo thêm hệ dây điều khiển, không cần thiết bị lập trình phức tạp ngoài remote SRP-281.
Phạm Vi Sóng Và Khả Năng Mở Rộng Của Mạng OS-NET
Phạm vi truyền của một thiết bị OS-NET phụ thuộc vào vật liệu tường/vách ngăn và cấu trúc công trình, nhưng thông thường đạt 50-100 feet (khoảng 15-30m) trong nhà, và 150-300 feet (khoảng 45-90m) ở không gian mở ngoài trời. Vì mạng chạy trên nền ZigBee mesh, số lượng thiết bị không bị giới hạn cứng theo giao thức, nhưng IR-TEC khuyến nghị không vượt quá 100 thiết bị trong 1 group để đảm bảo độ ổn định giao tiếp. Một mạng OS-NET liên kết tối đa 250 group; nếu công trình cần nhiều hơn, có thể thiết lập nhiều mạng OS-NET độc lập trong cùng khu vực, miễn là mạng trước đã được LOCK trước khi tạo mạng mới.
Lưu ý khi tích hợp ONS trực tiếp vào đèn: vỏ kim loại của luminaire có thể làm giảm tầm phát sóng, nên tránh bọc kín cảm biến trong khung kim loại nếu không cần thiết.
Quy Trình Lắp Đặt Một Hệ Thống OS-NET Từ Đầu
Triển khai OS-NET không khác nhiều so với lắp hệ chiếu sáng thông thường, gồm 3 bước:
- Lắp thiết bị: với đèn đã tích hợp sẵn ONS, chỉ cần lắp và cấp nguồn như đèn thông thường. Với ONS lắp riêng để điều khiển mạch, đấu nối theo sơ đồ dây của nhà sản xuất.
- Nhóm thiết bị (Grouping): dùng remote SRP-281 thực hiện EZ-GROUP cho toàn bộ thiết bị OS-NET, bắt đầu bằng việc nhóm 2 thiết bị đầu tiên trong vòng 1 phút để tạo mạng mới, sau đó tiếp tục nhóm các thiết bị còn lại.
- Thiết lập control scheme: cấu hình control mode và tham số (delay, dim level...) cho từng thiết bị hoặc theo nhóm qua GROUP-SET, sau đó LOCK mạng để hoàn tất.
Quy trình này không cần thêm phần mềm quản lý hay thiết bị trung tâm, phù hợp cho cả công trình mới và dự án retrofit.
OS-NET Có Phù Hợp Để Retrofit Công Trình Cũ Không?
Có. Đây là một trong những ứng dụng OS-NET được thiết kế hướng tới. Với công trình đang dùng đèn và công tắc thường, chỉ cần thay đèn bằng bản tích hợp ONS (hoặc lắp ONS điều khiển mạch hiện có), và thay công tắc tường bằng OS-NET Button nếu cần điều khiển thủ công. Vì không phải kéo thêm dây điều khiển tín hiệu riêng, chi phí và thời gian thi công retrofit giảm đáng kể so với hệ có dây truyền thống.
Bảo Mật Dữ Liệu: Vì Sao Không Cần Lo Cyber Attack
Hệ điều khiển chiếu sáng dùng PC trung tâm, có dây hoặc không dây, luôn dễ bị tấn công mạng hơn hệ độc lập. OS-NET không yêu cầu PC: mỗi ONS tự cảm biến, tự xử lý và tự điều khiển đèn theo chương trình đã cài, độc lập với các thiết bị khác. Toàn bộ lệnh giao tiếp giữa các thiết bị được mã hóa AES-128. Nếu phần giao tiếp mạng gặp lỗi, ONS vẫn tiếp tục điều khiển đèn nó đấu trực tiếp theo đúng scheme, chỉ mất khả năng đồng bộ nhóm cho đến khi mạng phục hồi.
OS-NET Khác TRANS Ở Điểm Nào?
IR-TEC còn có dòng cảm biến TRANS, hoạt động độc lập theo mạch đấu dây, không có mesh network và group activation như OS-NET.
| Tiêu chí | TRANS | OS-NET |
|---|---|---|
| Kết nối | Wired, độc lập từng cảm biến | Wireless mesh (ZigBee, AES-128) |
| Remote lập trình | SRP-280 | SRP-281 |
| Logic điều khiển | Từng cảm biến riêng theo mạch đấu | Group activation: 1 sensor phát hiện, cả group cùng sáng |
| Giới hạn | Theo số mạch đấu dây thực tế | Tối đa 250 group/network, 4 group/thiết bị |
| Phù hợp | Phòng đơn, ứng dụng đơn giản | Không gian mở, hành lang, dự án retrofit cần đồng bộ nhiều cảm biến |
Kết Luận
OS-NET là giải pháp cảm biến mesh không dây của IR-TEC, gồm 3 loại thiết bị (ONS, ONB, Remote SRP-281), hỗ trợ lắp đặt đa dạng và tương thích đa hãng đèn. Phần cơ chế network và 8 kịch bản điều khiển chi tiết được trình bày ở Phần 2.
