LOS-509SF - Cảm Biến Hiện Diện Đường Dây Chính Hybrid Switching IR-TEC
Khi một dự án chiếu sáng kho hoặc hành lang thương mại yêu cầu relay trực tiếp trên đường dây 277VAC - không qua power pack, không thêm module trung gian - lựa chọn sensor phải xử lý được inrush current của hàng chục bóng LED song song mà không trip relay hay gây nhiễu. Đây chính xác là bài toán mà LOS-509SF của IR-TEC được thiết kế để giải quyết.
LOS-509SF là gì và thuộc dòng sensor nào?

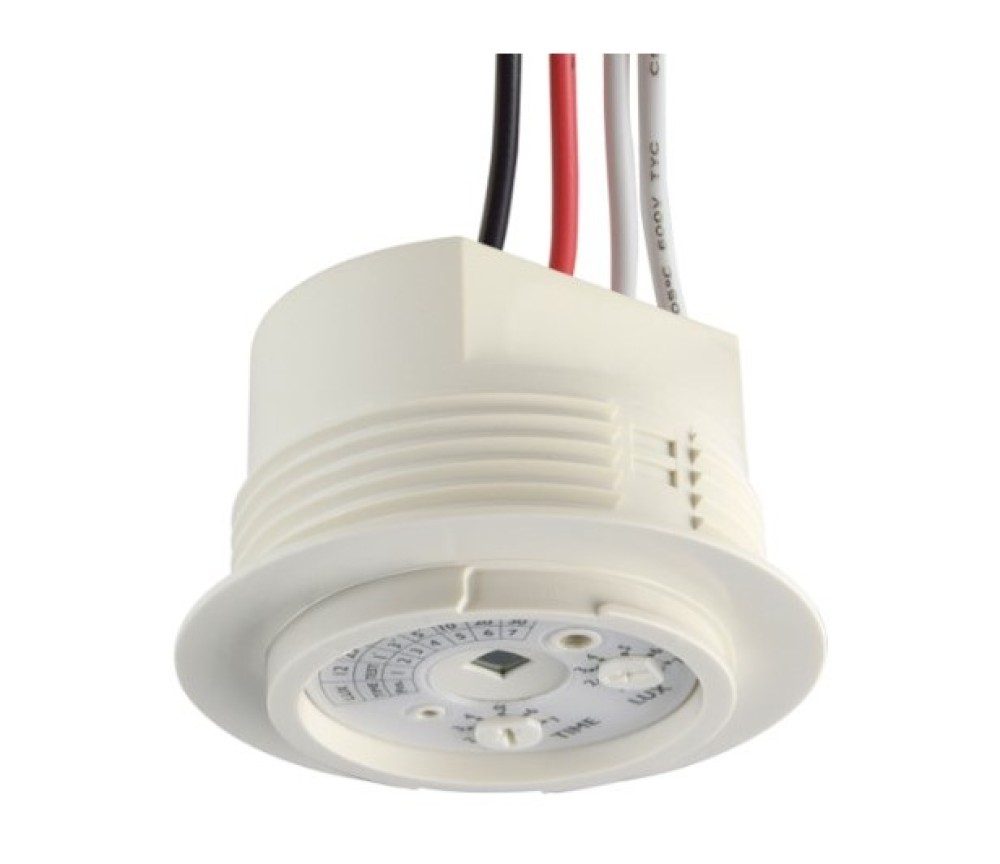

LOS-509SF thuộc dòng TRANS family của IR-TEC, là occupancy sensor line voltage On/Off lắp trần, tích hợp relay switching trực tiếp trên đường dây 100-277VAC mà không cần neutral hay power pack bổ sung. Sensor sử dụng đầu dò quad element pyroelectric infrared omni-directional, kết hợp Accu-Set digital potentiometer cho phép cài đặt delay time và ngưỡng ALS chính xác hơn analog pot truyền thống.
Điểm phân biệt chính của LOS-509SF so với các sensor PIR thông thường là Hybrid Switching - công nghệ zero-cross switching được tối ưu để chịu inrush current (HIC) lên tới 80A trong 16.7ms, đáp ứng tải LED và CFL song song mà không yêu cầu thêm module giảm xung.

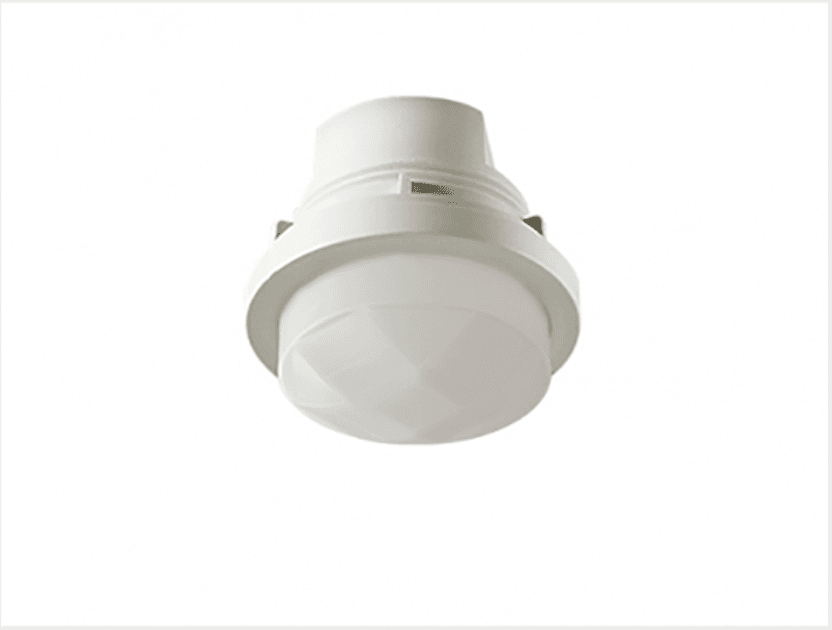

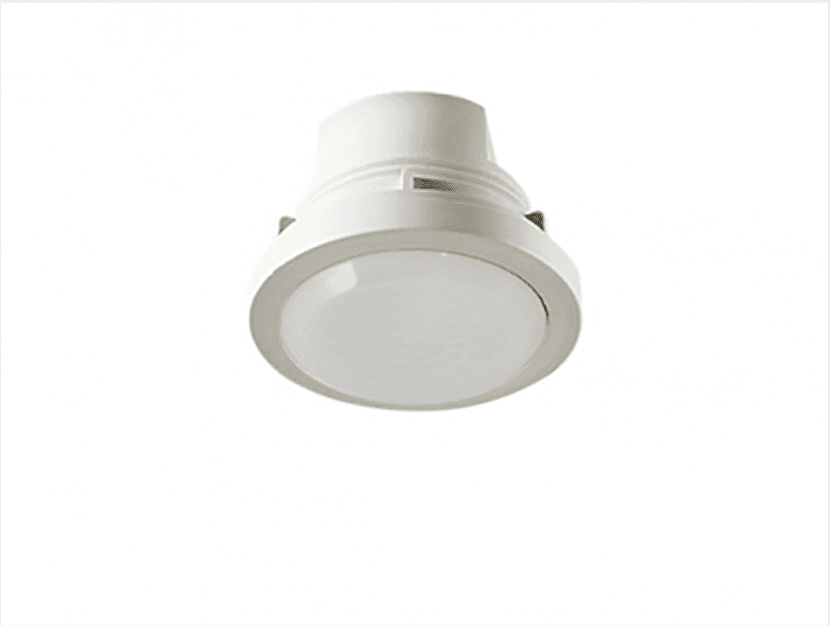

Sensor được cung cấp với nhiều tùy chọn mounting bracket và lens thay thế được (interchangeable lens), cho phép tái sử dụng sensor body khi thay đổi yêu cầu phủ sóng.
Kiến trúc On/Off: Hybrid Switching Relay Line Voltage
LOS-509SF hoạt động theo mô hình relay switching trực tiếp - tín hiệu đầu ra là mạch relay đóng/ngắt tải trực tiếp trên đường dây xoay chiều 100/120/230/277VAC.
Zero-cross Hybrid Switching là yếu tố quan trọng nhất với tải LED hiện đại: relay đóng tại điểm zero-crossing của sóng AC, tránh xung điện áp gây hỏng driver LED. Đồng thời mạch Hybrid Switching hấp thụ inrush current từ tụ EMI filter trong LED driver - vốn có thể đạt 50-100A trong vài ms khi cấp điện đồng thời nhiều luminaire.

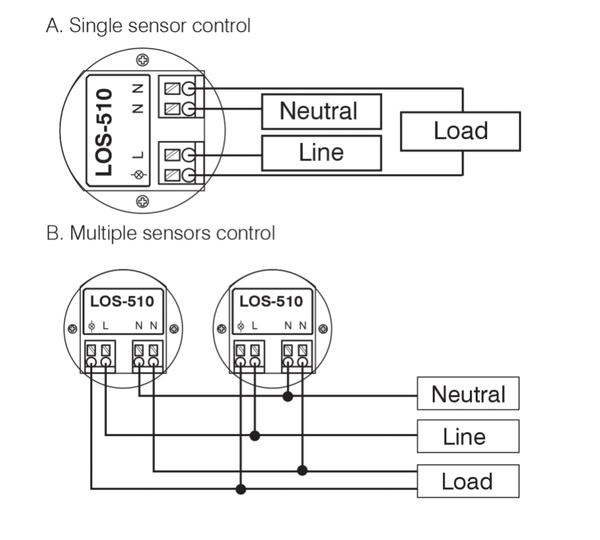

Hai mode điều khiển qua sơ đồ đấu dây:
- Single sensor control: 1 sensor relay 1 vùng tải
- Multiple sensors control: nhiều sensor song song relay cùng 1 tải, phù hợp hành lang dài
Tải tối đa theo điện áp:
| Điện áp | Incandescent/Halogen | Fluorescent/CFL | Ballast Electronic (LED) |
|---|---|---|---|
| 100-120VAC | 800 VA (500 VA @55-70°C) | 800 VA | 540 VA |
| 230VAC | 1200 VA (750 VA @55-70°C) | 1200 VA | 1200 VA |
| 277VAC | 1200 VA (750 VA @55-70°C) | 1200 VA | 1200 VA |
Giá trị trong ngoặc áp dụng khi nhiệt độ vận hành 55°C - 70°C.

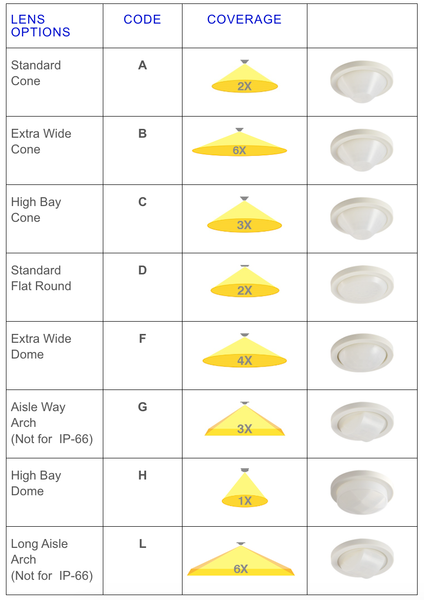

Tùy chọn lens:
| Mã lens | Hình dạng | Chiều cao lắp | Phủ sóng |
|---|---|---|---|
| A - Standard | Cone | 2.4-4.5m (8-15ft) | 2× chiều cao |
| B - Extra wide | Cone | 2.4-3.0m (8-10ft) | 6× chiều cao |
| C - High bay | Cone | 4.5-9.0m (15-30ft) | 3× chiều cao |
| D - Standard | Round | 2.4-6.0m (8-20ft) | 2× chiều cao |
| F - Extra wide | Dome | 2.4-6.0m (8-20ft) | 4× chiều cao |
| G - Aisle way | Arch | 2.4-12.0m (8-40ft) | 3× chiều cao |

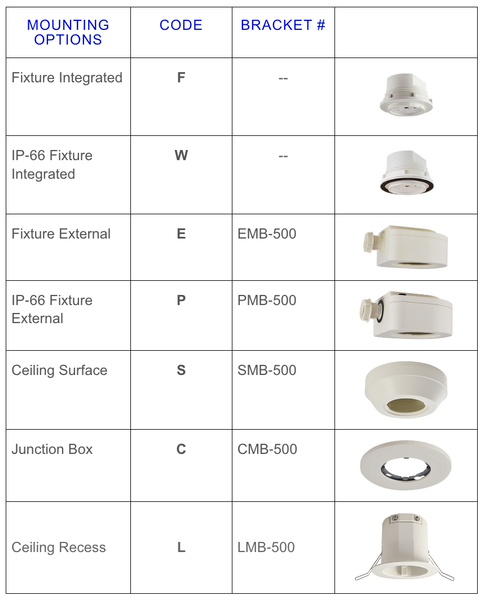

Tùy chọn mounting:
| Mã | Kiểu lắp | Bracket đi kèm |
|---|---|---|
| F | Fixture Integrated | - |
| W* | IP-66 Fixture Integrated | - |
| E | Fixture External | EMB-500 |
| P* | IP-66 Fixture External | PMB-500 |
| S | Ceiling Surface | SMB-500 |
| C | Junction Box | CMB-500 |
*Có sẵn cho IP-66 fixture integration.
Ứng dụng theo loại công trình
Kho logistics và nhà xưởng sản xuất Môi trường kho với hành lang dài, high bay lighting 6-12m - lens C (high bay) hoặc G (aisle way) phủ sóng đến 40ft chiều dài. Relay line voltage trực tiếp loại bỏ power pack, giảm điểm lỗi. Khả năng hoạt động đến -40°C đáp ứng kho lạnh và môi trường công nghiệp không kiểm soát nhiệt độ.
Hành lang và không gian chung tòa nhà văn phòng Lens B (extra wide, 6× height coverage) phù hợp hành lang hẹp với trần thấp 2.4-3m. Multiple sensors control cho phép chuỗi sensor relay chung 1 tải - tiêu chuẩn cho hành lang dài mà không cần wiring phức tạp.
Bãi đậu xe và garage Mounting option E/P (fixture external với IP-66 bracket) cho phép lắp ngoài trời hoặc bán ngoài trời. Dải nhiệt độ rộng -40°C đến 70°C đáp ứng điều kiện nhiệt độ khắc nghiệt.
Phòng tiện ích, phòng kỹ thuật, storage room Ceiling surface mount (mounting S) với lens A (standard cone) cho phủ sóng 2× chiều cao từ trần 2.4-4.5m - phù hợp phòng nhỏ không có yêu cầu thẩm mỹ cao.
Lưu ý lắp đặt
Chiều cao lắp và chọn lens: Phải chọn lens trước khi xác định mounting height. High bay lens (C) yêu cầu trần tối thiểu 4.5m để đạt coverage đúng spec. Lắp quá thấp gây phủ sóng dư thừa hoặc false triggering từ luồng không khí.
Wiring với tải LED song song: Khi kết nối nhiều luminaire LED song song, tổng inrush current cộng dồn. Xác minh tổng inrush không vượt 80A / 16.7ms của sensor. Với dự án lớn hơn, chia nhóm tải và dùng nhiều sensor hoặc thêm relay trung gian.

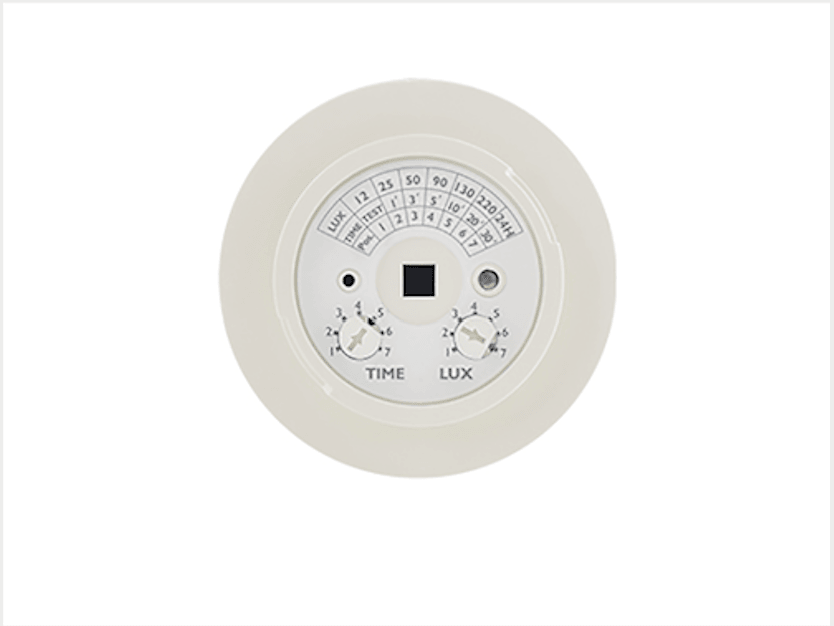

Cài đặt ALS: Cài đặt ALS (ambient light sensor) bằng Accu-Set potentiometer trước khi lắp cố định. 7 mức từ nhạy đến 24Hr-mode (sensor luôn ON bất kể ánh sáng môi trường). Kiểm tra ALS ở điều kiện chiếu sáng thực tế của không gian.
Nhiệt độ và derating tải: Ở nhiệt độ vận hành 55°C - 70°C, tải tối đa giảm xuống mức dấu sao (*) trong bảng spec. Lưu ý điều này với ứng dụng trong không gian trần kín hoặc fixture tích hợp nhiệt độ cao.
Walk test: Sensor có LED indicator cho walk test. Thực hiện walk test ngay sau lắp đặt để xác nhận coverage pattern thực tế khớp với lens được chọn.
Dây đấu: Sensor sử dụng lead wire trực tiếp (không có terminal block). Đảm bảo đầu nối chắc chắn trong junction box, tránh lực kéo trên dây.
Kết luận
LOS-509SF là giải pháp occupancy sensor line voltage phù hợp khi dự án yêu cầu relay trực tiếp đường dây 100-277VAC, tải LED có inrush current cao, và khả năng hoạt động trong môi trường nhiệt độ khắc nghiệt. Hybrid Switching bảo vệ relay khỏi HIC, Accu-Set potentiometer đơn giản hóa commissioning, lens thay được cho phép tái cấu hình coverage mà không thay sensor.
Liên hệ KNXStore.vn để được tư vấn chọn đúng lens code và mounting bracket cho từng ứng dụng cụ thể.
