Helvar 13XD2 Wall Panel DALI-2 Modular Thiết Kế Cho Hệ Sinh Thái Helvar
Helvar 13XD2 là wall panel chính thức trong hệ sinh thái Helvar DALI-2. Khi dự án dùng Helvar 905, 910, 920 hay 950 làm Application Controller, 13XD2 là lựa chọn native: programming qua Helvar Designer, LED indicator phản hồi trạng thái từ controller, modular để cấu hình số nút phù hợp từng vị trí.

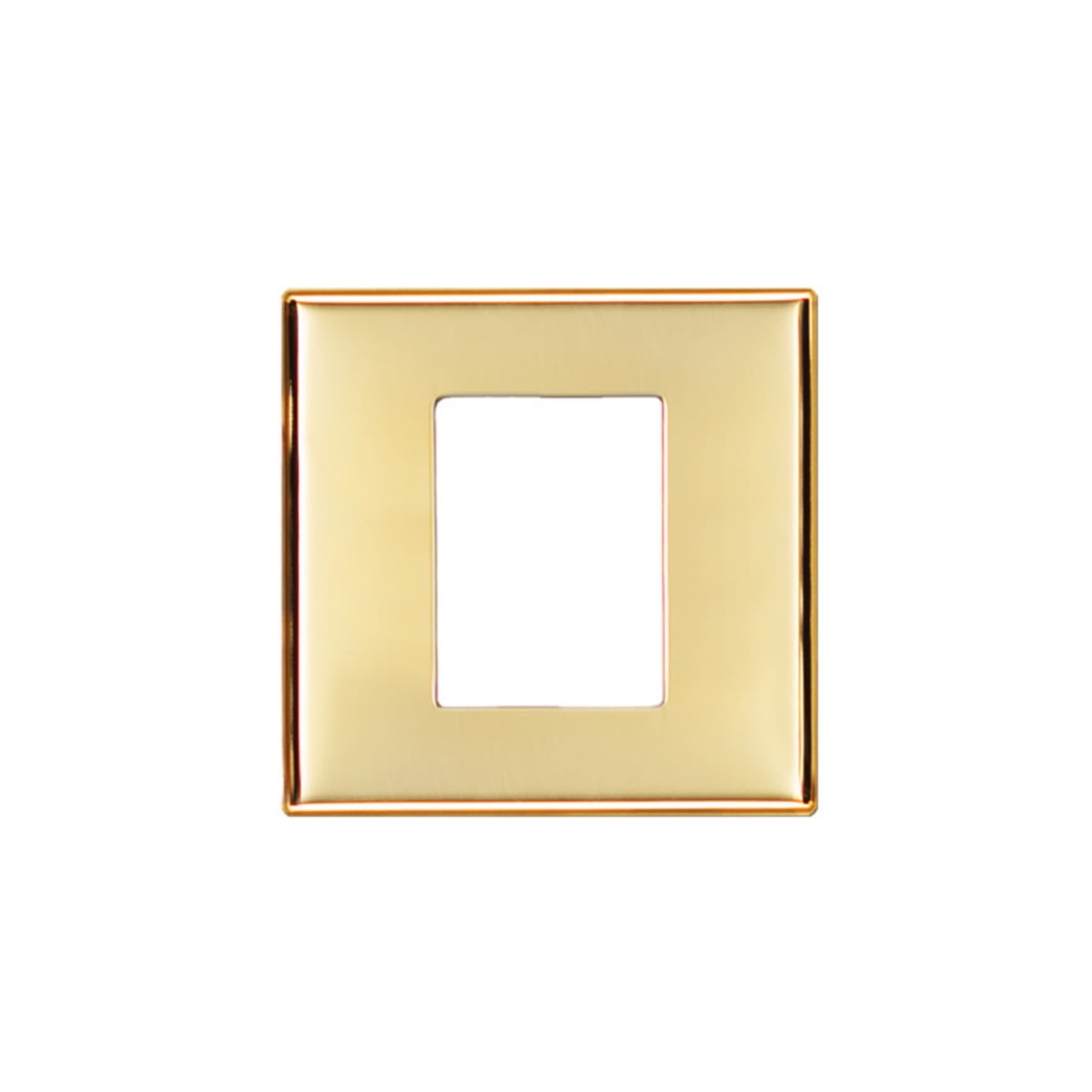

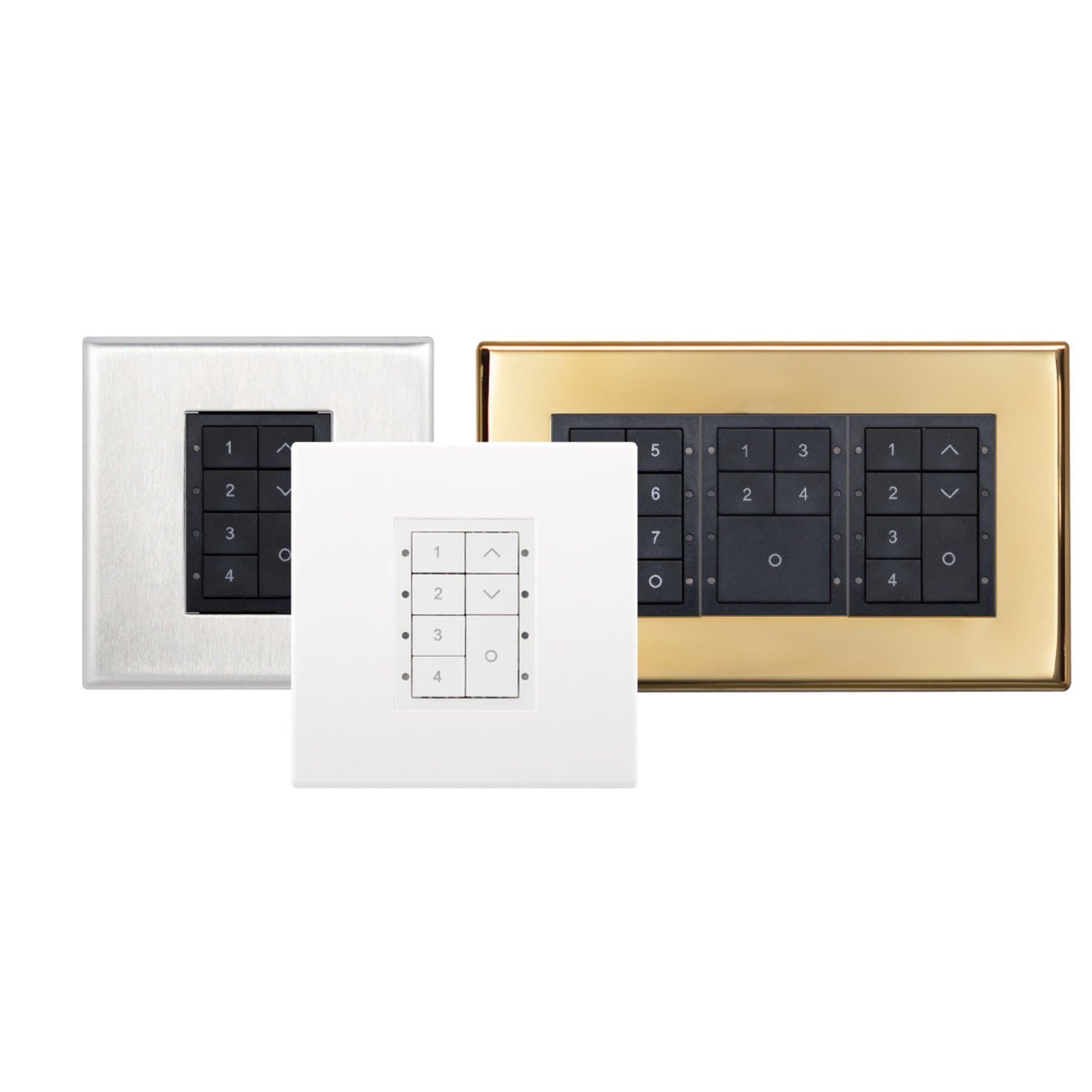

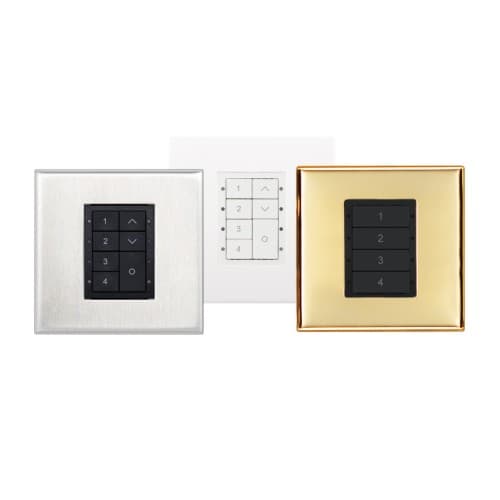

Dòng 13XD2 có cấu hình từ 2 đến 8 nút, mỗi nút chọn loại On/Off hoặc Raise/Lower (dim). LED indicator từng nút. Màu đen (B) hoặc trắng (W). Dùng khung Helvar 23x để hoàn thiện mặt bảng tường.
Cấu Hình Modular Linh Hoạt Theo Từng Vị Trí
Điểm mạnh của 13XD2 là modular: kỹ sư chọn số nút và loại nút khi order, không phải mua sẵn một mẫu cố định.

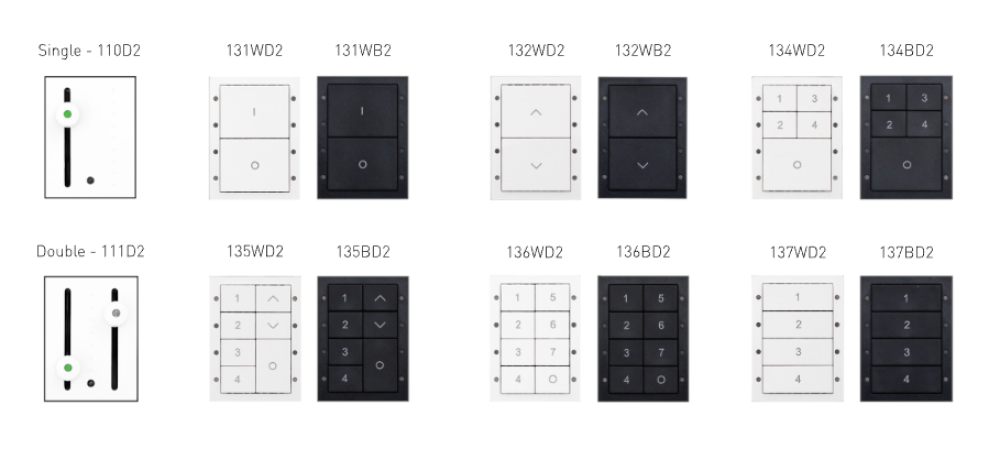

| Mã đặt hàng | Số nút | Màu | Ghi chú |
|---|---|---|---|
| 131BD2 | 2 | Đen | 2 nút On/Off hoặc Raise/Lower |
| 131WD2 | 2 | Trắng | Phổ biến nhất cho hành lang |

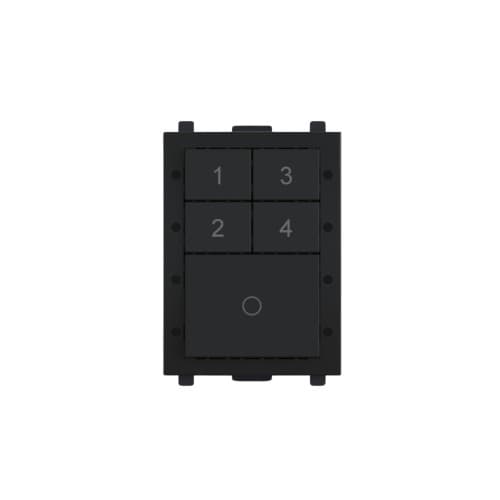

| 134BD2 | 5 | Đen | 5 nút, cấu hình phòng họp |

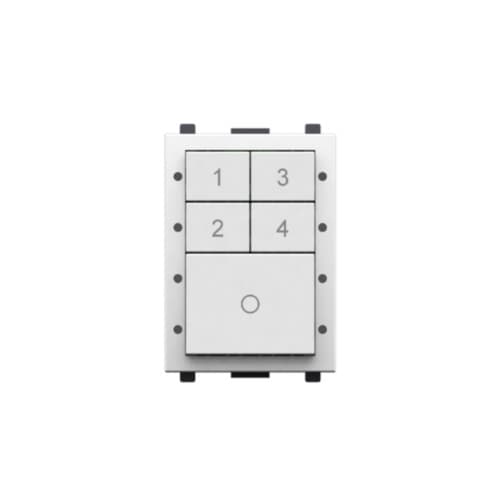

| 134WD2 | 5 | Trắng | 5 nút trắng |

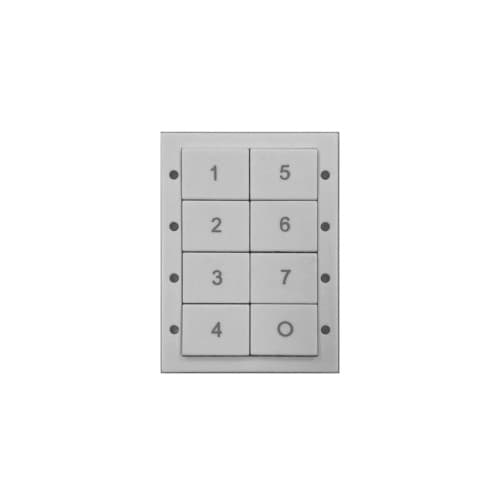

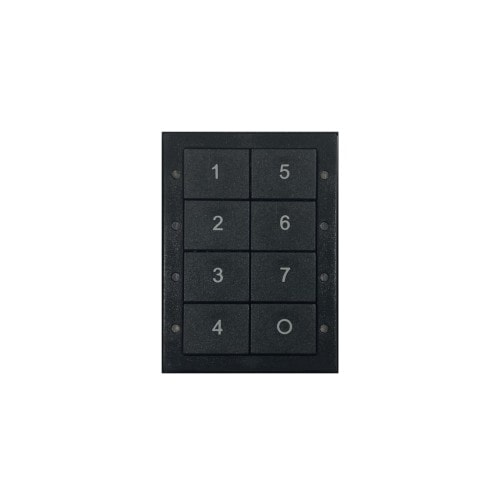

| 136BD2 | 8 | Đen | 8 nút, full control hội trường |
| 136WD2 | 8 | Trắng | 8 nút trắng |

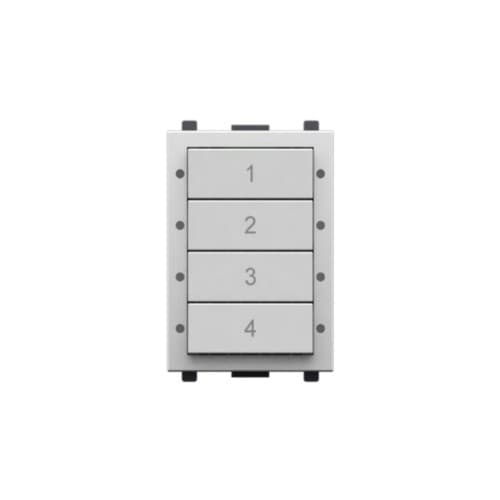

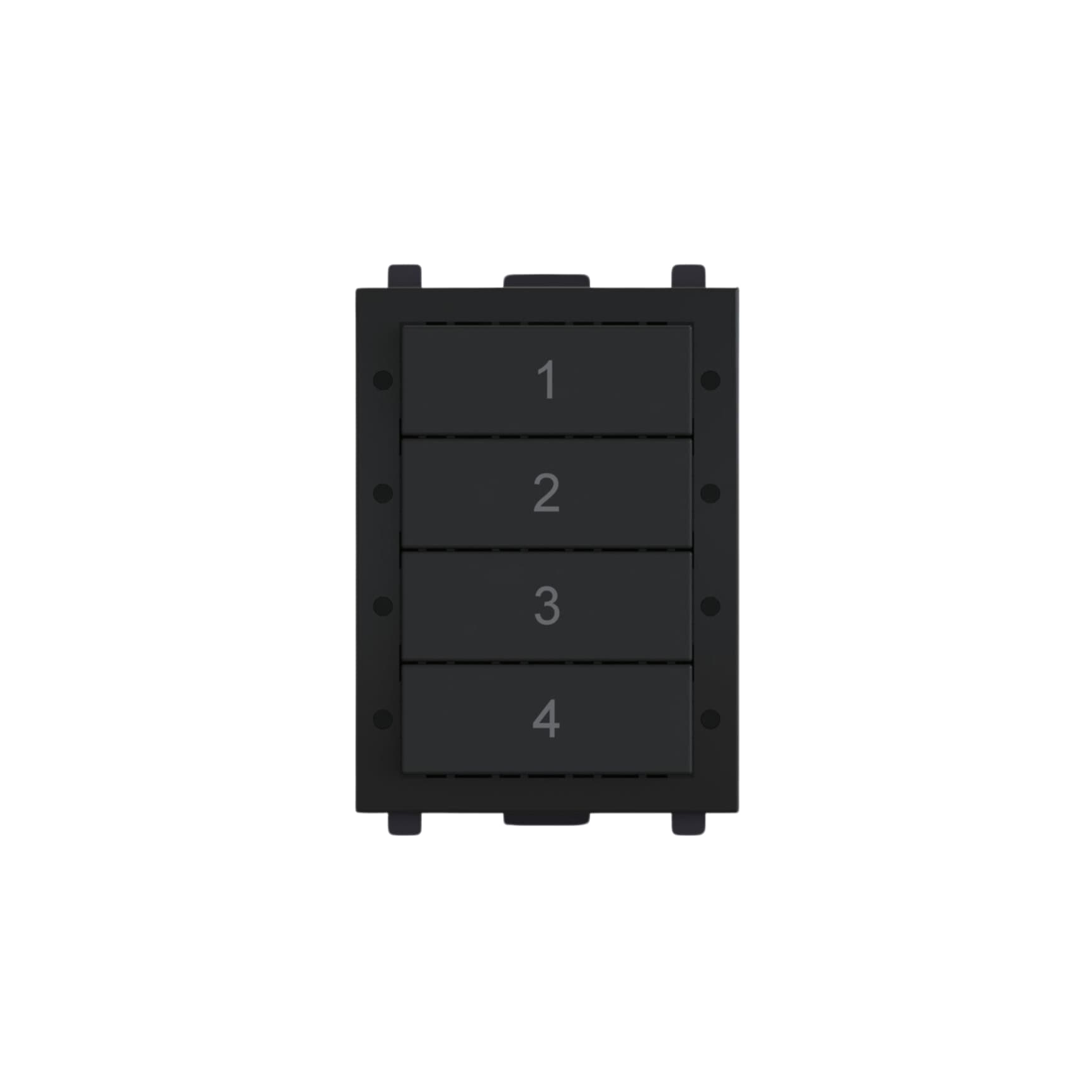

Ngoài ra còn cấu hình 4 và 7 nút. Số trong mã (131 = 2 nút, 134 = 5 nút, 136 = 8 nút) là mã Helvar nội bộ, không liên quan trực tiếp số nút.
Hai Loại Nút On/Off Và Raise/Lower
Mỗi nút trên 13XD2 được chọn loại khi order hoặc khi programming:

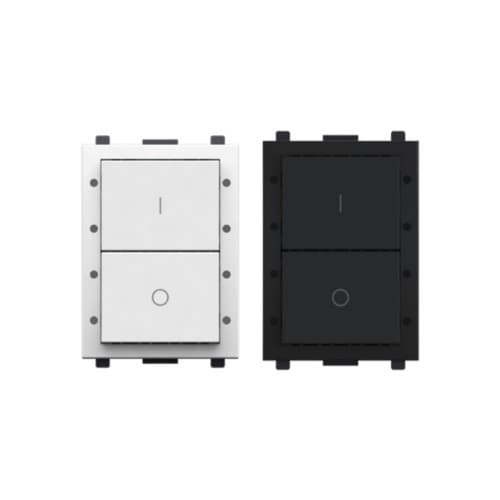

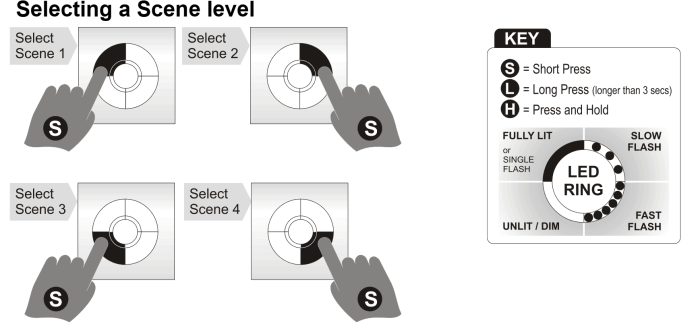

On/Off button: Nhấn = toggle trạng thái zone (on nếu đang off, off nếu đang on). Hoặc lập trình recall scene cụ thể khi nhấn.

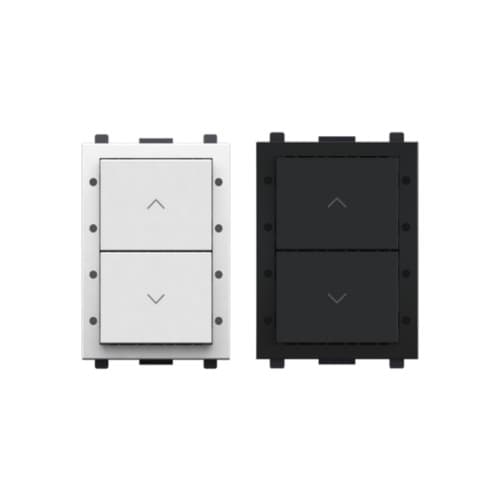

Raise/Lower button (dimming): Nhấn và giữ = tăng hoặc giảm độ sáng liên tục. Nhả tay = dừng dim. Phù hợp cho nút dim up/dim down trực quan.

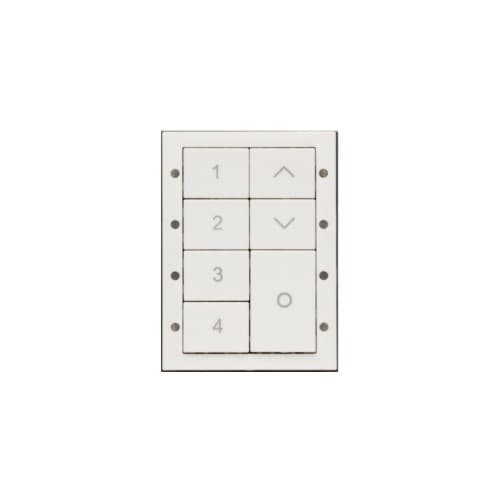

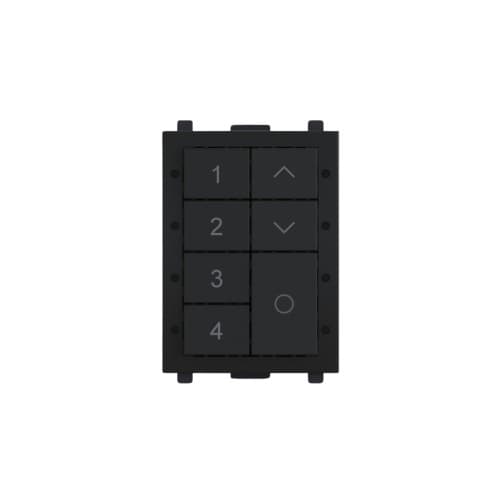

Cấu hình điển hình 5 nút (134xD2): 4 nút scene (ON/scene 1/scene 2/OFF) + 1 nút raise + 1 nút lower.
LED Indicator Phản Hồi Trực Quan Từ Helvar Controller
Mỗi nút 13XD2 có LED indicator riêng. LED trạng thái được cập nhật từ Helvar Application Controller (905/910/920/950) theo real-time:
- Nút scene đang active: LED sáng
- Zone đang ON: LED nút On/Off sáng
- Fault trên DALI bus: LED nhấp nháy (tùy cấu hình Helvar Designer)
- Raise/Lower: LED chỉ thị hướng dim
Tính năng này cho phép người dùng biết trạng thái thực tế không cần nhìn lên trần hay dùng app.
13XD2 Trong Hệ Sinh Thái Helvar 9XX
13XD2 được thiết kế native cho Helvar 9XX Application Controller. Tích hợp native có nghĩa:
- Programming trực tiếp qua Helvar Designer (không cần third-party commissioning tool)
- LED indicator được controller cập nhật tự động theo trạng thái hệ thống
- Event từ 13XD2 xử lý trực tiếp trong logic Helvar Designer (scenes, time-based rules, automation)
- Firmware update qua DALI bus từ Helvar Designer khi có bản mới
Ngoài hệ Helvar, 13XD2 vẫn tương thích với DALI-2 Application Controller khác (SR-GW-EDA, MAC131...) nhưng không có native programming như Helvar Designer.
Khi Nào Nên / Không Nên Chọn Helvar 13XD2
Nên chọn khi:
- Dự án đang dùng Helvar 905/910/920/950 làm Application Controller (native integration)
- Cần wall panel DALI-2 certified chất lượng cao, thương hiệu Phần Lan
- Muốn modular: cấu hình số nút khác nhau cho từng vị trí trong cùng dự án
- LED indicator native phản hồi trạng thái từ Helvar controller quan trọng
- Dự án hội trường, khách sạn cao cấp cần panel chuyên nghiệp
Không nên chọn khi:
- Dự án không dùng Helvar controller: SR-2422NK-DA2 hoặc UIT SP311X có thể phù hợp hơn về chi phí
- Cần hộp 55mm standard Việt Nam/châu Á: 13XD2 dùng hộp DIN hoặc UK standard
- Budget hạn chế: Helvar 13XD2 thuộc phân khúc premium
Kết Luận
Helvar 13XD2 là wall panel DALI-2 modular chính thức cho hệ sinh thái Helvar 9XX. Modular 2-8 nút, LED indicator native, CE và UK certified. Phù hợp dự án cao cấp dùng Helvar controller cần panel chuyên nghiệp đồng bộ thương hiệu. KNXStore phân phối Helvar 13XD2 series tại Việt Nam. Liên hệ để tư vấn cấu hình và frame phù hợp.
