1Home Server CH: Đưa Thiết Bị KNX Vào Crestron Home Bằng File ETS

Dự án dùng Crestron Home cho giao diện, âm thanh và video, còn đèn, rèm, HVAC chạy KNX. Đến lúc ghép hai hệ, integrator Crestron thường phải khai báo từng group address, còn kỹ sư KNX lại không quen Crestron. 1Home Server CH rút gọn bước này: import file dự án ETS, cài driver 1Home trong Crestron Home Setup tool, và toàn bộ thiết bị KNX xuất hiện trong Crestron Home, dùng được trong scenes, schedules và actions. Bài này đi qua quy trình, các loại thiết bị KNX được hỗ trợ, giới hạn, và khi nào chọn Server CH thay cho 1Home Server KNX Pro.

1Home Server CH Là Gì

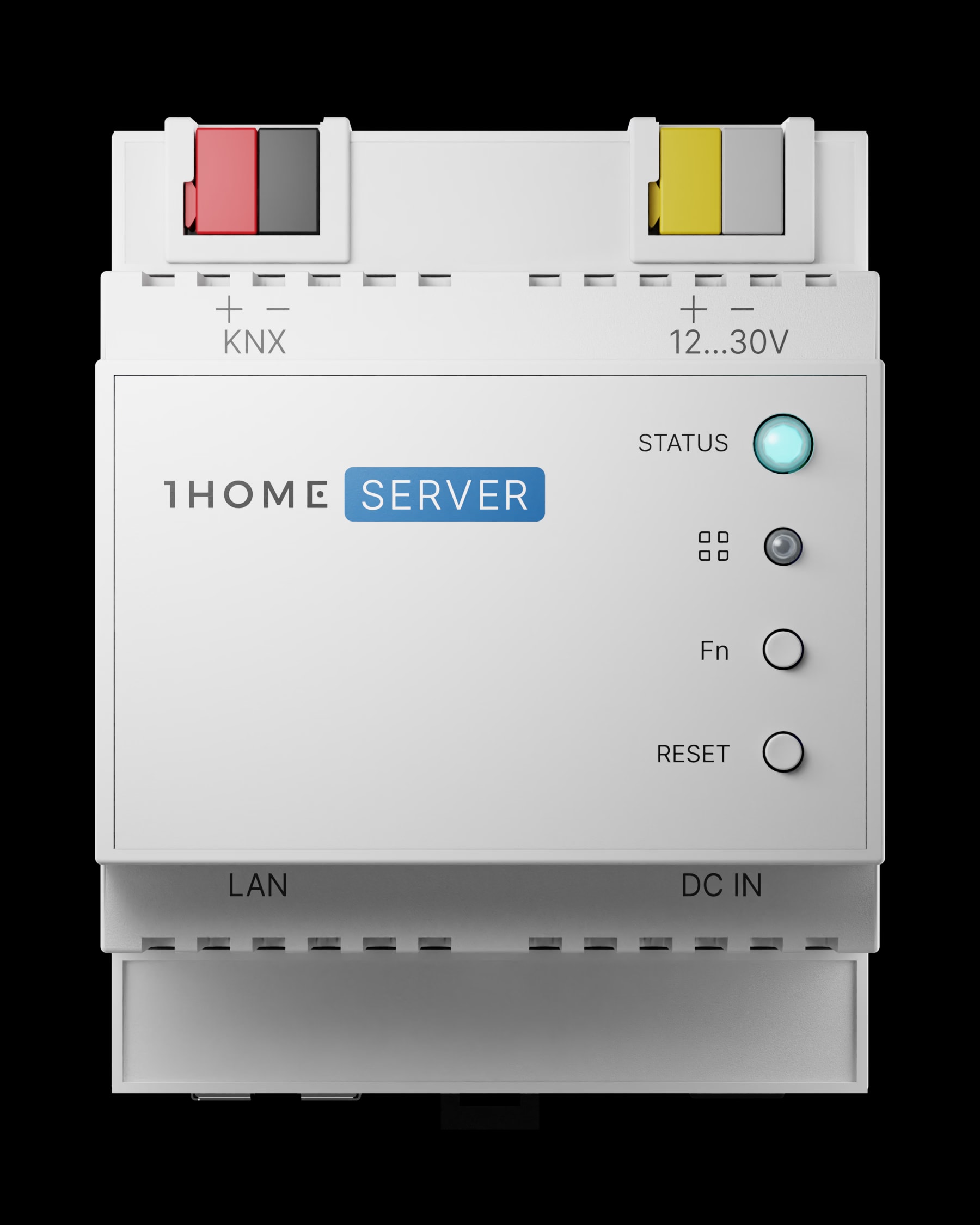

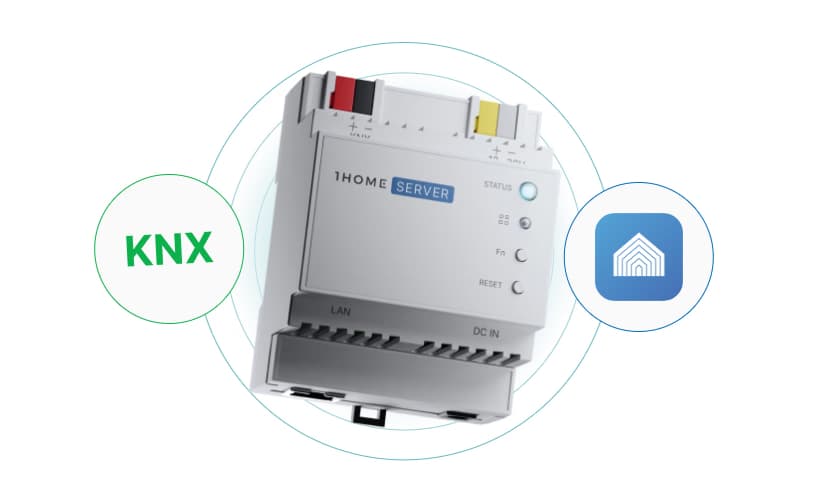

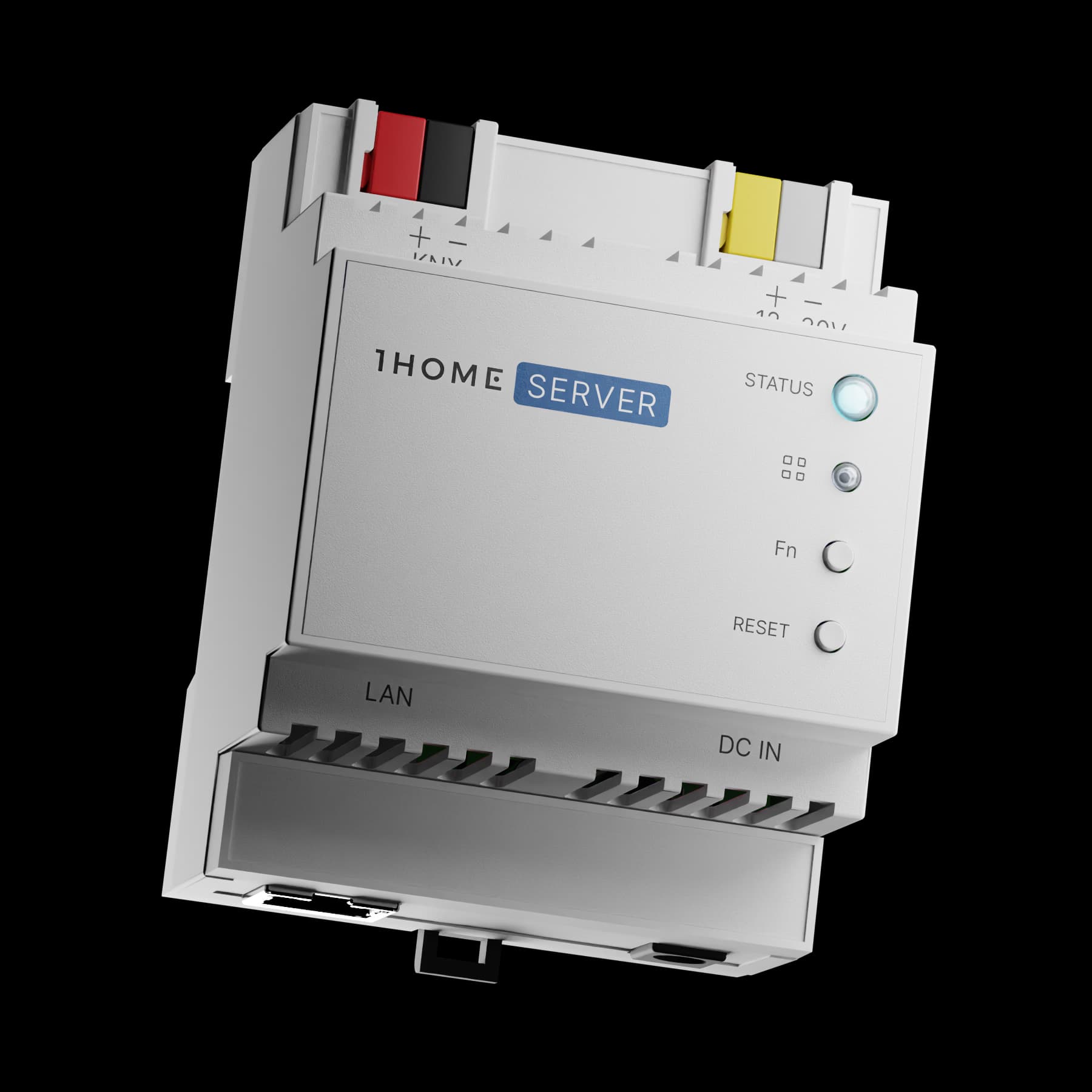

1Home Server CH là server lắp DIN rail của 1Home Solutions GmbH (Berlin), nối trực tiếp bus KNX TP và đồng bộ thiết bị KNX sang Crestron Home qua driver 1Home. Integrator Crestron không cần hiểu sâu KNX: thiết bị KNX được import tự động từ file ETS, rồi điều khiển như mọi thiết bị Crestron Home khác.

Có 6 chức năng chính:

• Tích hợp KNX vào Crestron Home: tối đa 250 thiết bị KNX, không giới hạn datapoint và group address.
• Import từ ETS: upload file dự án, tự tạo thiết bị, kiểm tra lỗi cấu hình như trùng group address.
• 1Home Automations: tối đa 150 automation, chạy local.
• Remote ETS: lập trình ETS từ xa không cần VPN.
• 1Home App: kiểm thử hệ KNX trước khi đưa sang Crestron, hoặc dùng làm app độc lập.
• KNX IP interface 4 tunnel, KNX Time Server, History, backup cấu hình và quản lý nhiều dự án.

Server CH dùng chung phần cứng với các server 1Home khác và chỉ bật module cho Crestron Home. Server CH không có Matter, không có điều khiển giọng nói, Loxone hay Sonos.

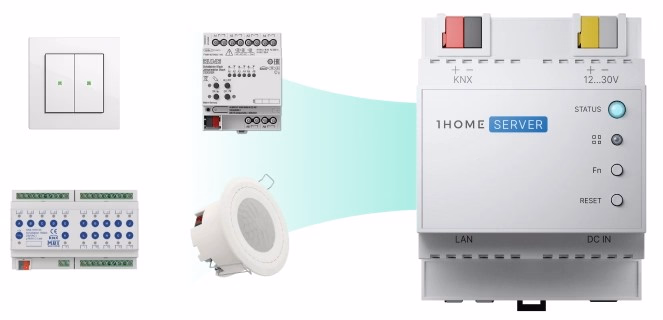

Tích Hợp KNX Vào Crestron Home: 3 Bước

Quy trình tách rõ phần việc của kỹ sư KNX và integrator Crestron:

1. Import cấu hình KNX: kéo thả file dự án ETS (.knxproj) vào dashboard 1Home. Server CH tự nhóm group object và group address thành thiết bị, rồi kiểm tra lỗi cấu hình như trùng group address. Thiết bị không được nhận tự động có thể thêm thủ công. Bước này cần internet.
2. Kết nối Crestron Home: dùng Crestron Home Setup tool cài driver 1Home. Toàn bộ thiết bị KNX đã cấu hình được import vào Crestron Home.
3. Dùng trong Crestron Home App: gán thiết bị vào phòng, điều khiển trực tiếp, đưa vào scenes, schedules và actions như thiết bị Crestron gốc.

Trước bước 2, bạn có thể dùng 1Home App để bấm thử từng đèn, rèm, thermostat. Lỗi phía KNX được phát hiện ở đây, trước khi chuyển hồ sơ cho integrator Crestron.

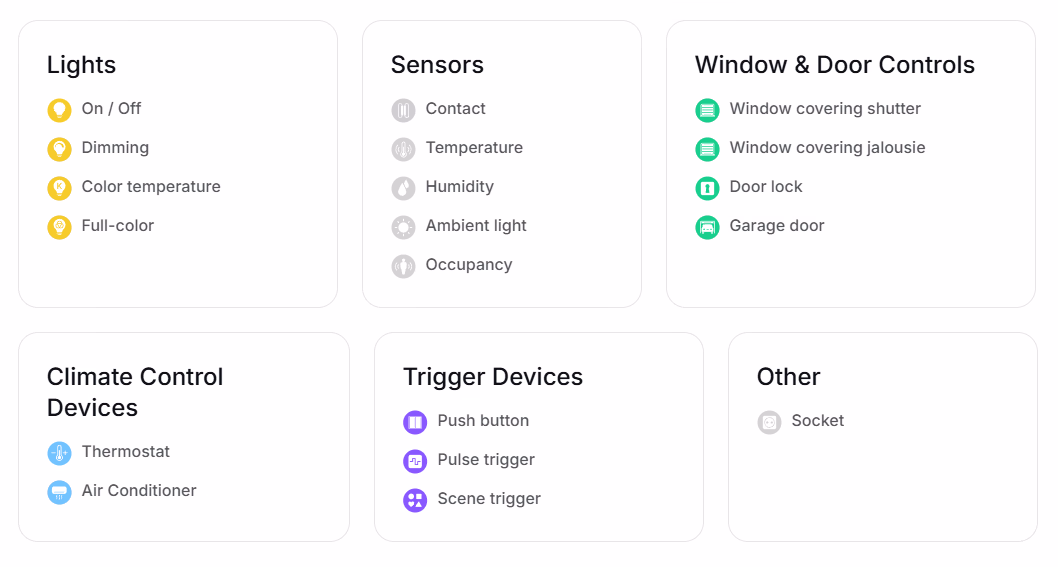

6 Nhóm Thiết Bị KNX Hiện Trong Crestron Home

Server CH đưa sang Crestron Home tối đa 250 thiết bị KNX, không giới hạn datapoint và group address. Một "thiết bị" là một đèn, một rèm hay một thermostat.

Khóa cửa và ổ cắm đều ánh xạ từ KNX Switch, nên khóa cửa KNX hiện trong Crestron Home như một thiết bị đóng/mở đơn giản. Với rèm và điều hòa, xem thêm các phương án điều khiển rèm cho smarthome KNX và giải pháp điều khiển nhiệt độ từng phòng bằng thermostat KNX.

150 Automation Và KNX Time Server

1Home Automations chạy local trên Server CH, tối đa 150 automation, với các khối Triggers, Conditions, Actions, Delays, Calculate and Transform, đọc và ghi trực tiếp telegram KNX. Đây là chỗ xử lý các yêu cầu KNX mà driver Crestron không làm, ví dụ tính giá trị trung bình từ nhiều cảm biến rồi ghi ra một group address.

KNX Time Server gửi ngày, giờ lên bus KNX cho thermostat, timer và lịch của thiết bị KNX. History lưu lịch sử trạng thái thiết bị để kiểm tra sau.

Remote ETS Không Cần VPN Cho Integrator

Server CH có KNX IP interface 4 tunnel KNXnet/IP và ETS Secure Remote Programming: lập trình và giám sát KNX từ xa qua ETS mà không phải dựng VPN.

Ba lớp kiểm soát truy cập:

• IP whitelisting thay cho VPN, kết nối qua tunnel WebSocket.
• Auto-disconnect sau khoảng thời gian bạn đặt.
• Chủ nhà chỉ mở truy cập tới Server CH, không mở cả mạng, và tự bật hoặc tắt quyền truy cập.

Với dự án Crestron có hợp đồng bảo trì, kỹ sư KNX sửa ứng dụng ETS từ văn phòng, rồi import lại cấu hình để Crestron Home cập nhật. Remote dashboard cho phép quản lý nhiều dự án và backup cấu hình ra file. Nếu bạn cần phân biệt IP interface với IP router, xem KNX IP Interface và IP Router khác nhau thế nào.

Giới Hạn Và Lưu Ý

Sáu điểm cần kiểm tra trước khi chọn Server CH:

• Không có Matter: không đưa KNX lên Apple Home hay Google Home, không có điều khiển giọng nói, không kéo thiết bị Matter vào KNX. Cần các chức năng này thì chọn Server KNX Pro.
• Không có Scenes, Graphs và KNX Monitor trong 1Home. Scenes làm trong Crestron Home.
• Giới hạn: 250 thiết bị KNX sang Crestron Home, 150 automation.
• Phiên bản Crestron Home và processor Crestron: xác nhận với KNXStore khi thiết kế để chọn đúng driver.
• KNX Secure: KNX Data Secure đang TBR (chưa phát hành). Group object đã bật Data Secure chưa điều khiển được. Xem thêm rủi ro khi hệ KNX không được bảo mật.
• Nguồn và kết nối: cần nguồn ngoài 12...30 VDC hoặc DC barrel 12 VDC 1 A, hộp không kèm nguồn và cáp mạng. Nên nối trực tiếp vào bus KNX TP vì ổn định hơn kết nối qua IP.

So Sánh 1Home Server CH Với Server KNX Pro

Hai thiết bị cùng phần cứng và cùng tích hợp Crestron Home. Khác biệt nằm ở những gì Server KNX Pro có thêm.

Dự án chỉ cần KNX trong Crestron Home thì Server CH là đủ. Khi chủ nhà muốn thêm Apple Home, Siri, hoặc thiết bị Matter điều khiển bằng nút nhấn KNX, Server KNX Pro gộp cả Crestron Home lẫn Matter trong một thiết bị (cần tạo bài). Nếu bạn đang cân nhắc giữa KNX và các hệ đóng, xem so sánh KNX và hệ thống đóng.

Chọn 1Home Server CH Khi Nào

Chọn 1Home Server CH khi:

• Dự án dùng Crestron Home làm giao diện chính và KNX cho đèn, rèm, HVAC, cảm biến.
• Integrator Crestron cần import thiết bị KNX nhanh từ file ETS, không khai báo tay từng group address.
• Cần thêm logic KNX tại chỗ, tối đa 150 automation.
• Kỹ sư KNX cần remote ETS không VPN cho dự án đang bảo trì.
• Muốn kiểm thử toàn bộ hệ KNX bằng 1Home App trước khi bàn giao cho integrator Crestron.

Không nên chọn khi:

• Chủ nhà cần Apple Home, Google Home hoặc điều khiển giọng nói. Khi đó xem Server KNX Pro.
• Cần đưa thiết bị Matter vào KNX. Khi đó xem Server KNX Pro hoặc IoT Gateway.
• Dự án không có Crestron Home. Khi đó xem Server KNX Pro, Voice & Visu hoặc System Manager tùy nhu cầu.
• Cần Loxone hoặc Sonos.
