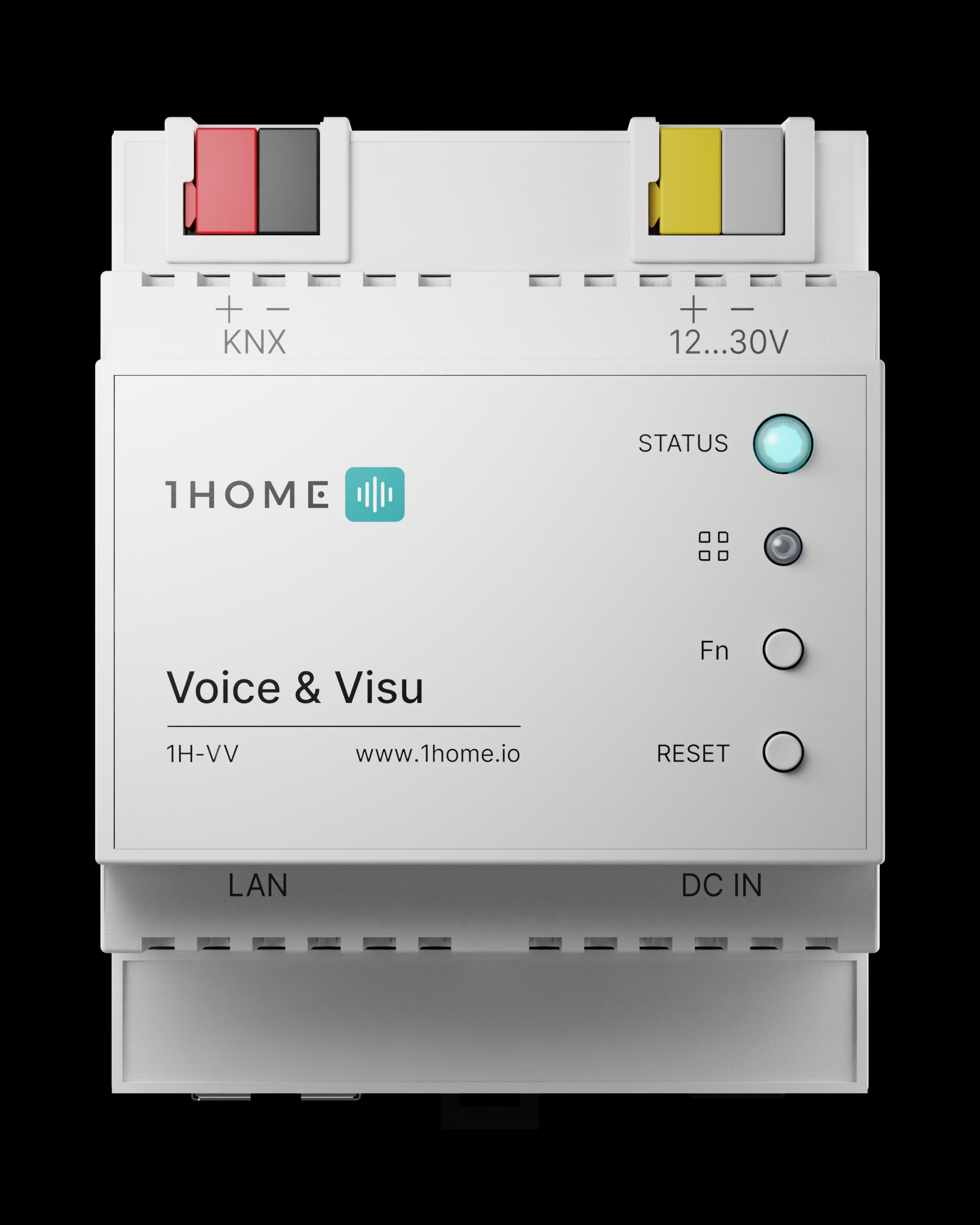

Gateway KNX sang Apple Home, Google Home 1Home Voice & Visu

1Home Voice & Visu: Đưa KNX Lên Siri, Google Assistant Và App Điện Thoại

Dự án KNX đã chạy ổn: nút nhấn, actuator, thermostat, logic nằm sẵn trong thiết bị KNX. Đến buổi bàn giao, chủ nhà chỉ hỏi một câu: "Tôi bật đèn bằng iPhone được không?" 1Home Voice & Visu trả lời đúng câu đó với một thiết bị DIN rail 4M: đưa tối đa 250 thiết bị KNX lên Apple Home, Google Home và các app Matter để điều khiển bằng giọng nói, cộng thêm 1Home App chạy được mà không cần hub. Bài này đi qua các app được hỗ trợ, loại thiết bị KNX lên được Matter, giới hạn, và khi nào nên chọn Voice & Visu thay cho 1Home Server KNX Pro.

1Home Voice & Visu Là Gì

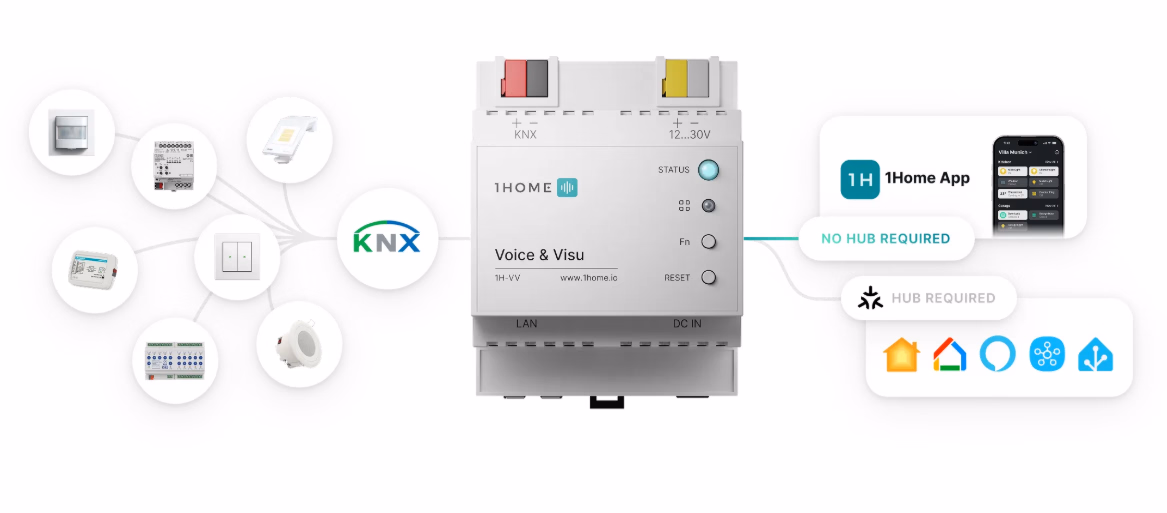

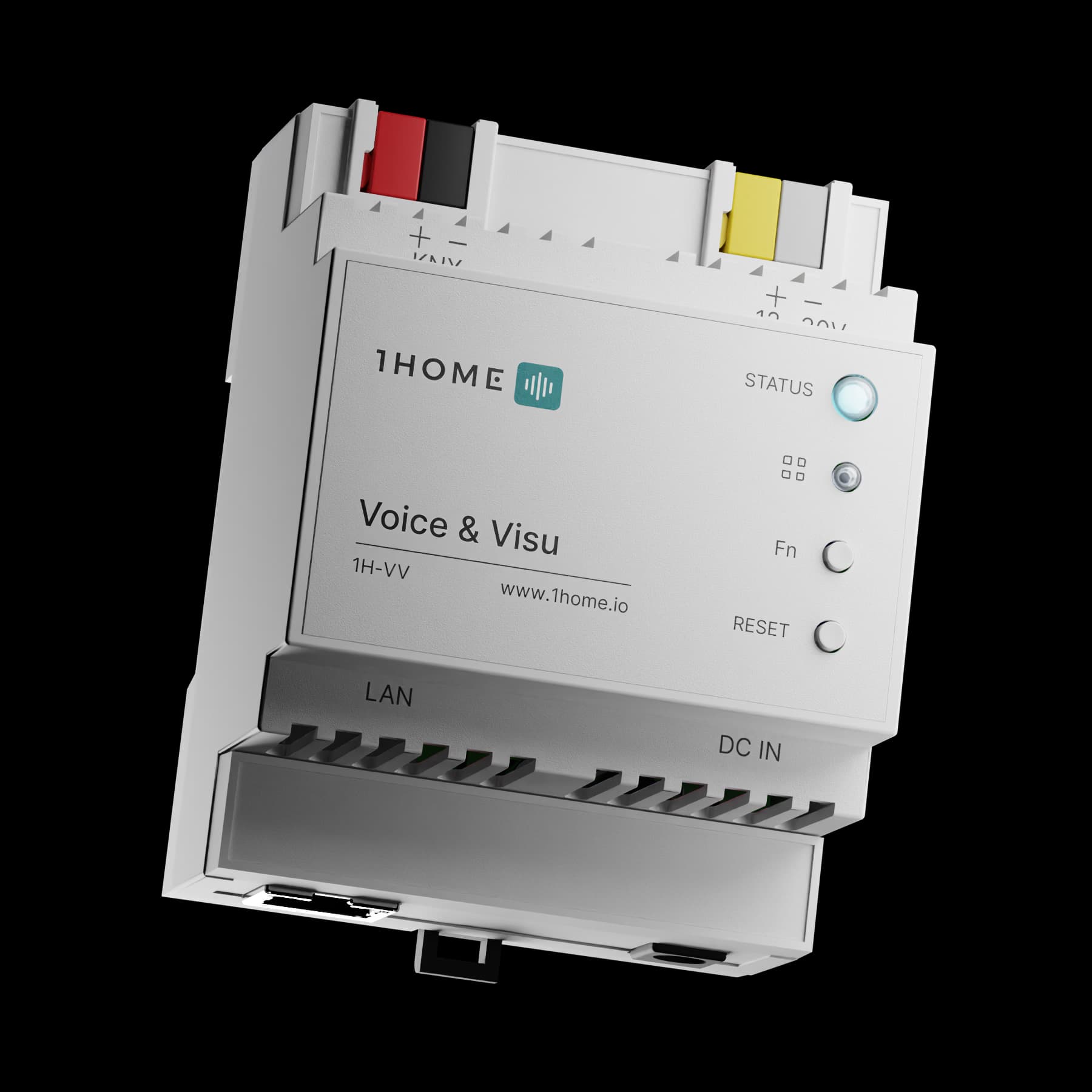

1Home Voice & Visu là thiết bị lắp DIN rail của 1Home Solutions GmbH (Berlin), nối trực tiếp bus KNX TP và đưa thiết bị KNX sang Matter. Từ Matter, thiết bị KNX xuất hiện trong Apple Home, Google Home, Home Assistant, Amazon Alexa (BETA) và Samsung SmartThings (BETA), điều khiển được bằng Siri, Google Assistant hoặc Alexa.

Voice & Visu dùng chung phần cứng với các server 1Home khác và chỉ bật đúng phần phục vụ chủ nhà:

• KNX sang Matter: tối đa 250 thiết bị.
• 1Home App (iOS, Android): điều khiển KNX tại nhà hoặc từ xa, không cần hub.
• Scenes, History và Graphs trong 1Home.
• KNX IP interface 4 tunnel và KNX Time Server.
• ETS auto-detection: nhập file dự án ETS, tự tạo thiết bị.
• Remote dashboard, quản lý nhiều dự án và backup cấu hình.

Nếu bạn cần ôn lại cơ chế đưa KNX sang Matter, xem KNX Matter bridge là gì và Matter là gì.

Điều Khiển KNX Bằng Siri, Google Assistant Và Alexa: 6 Giao Diện

Voice & Visu đưa thiết bị KNX sang Matter, rồi từng app Matter tự nhận thiết bị như thiết bị gốc của nó. Chủ nhà nói "Hey Siri, tắt đèn phòng khách" và lệnh đi qua Matter xuống bus KNX.

Hub là thiết bị điều khiển Matter của từng nền tảng: với Apple Home là Apple TV hoặc HomePod, với Google Home là loa hoặc màn hình Google Nest hỗ trợ Matter, với Alexa là loa Echo hỗ trợ Matter. Chi phí hub cần tính vào báo giá cho khách. Bạn có thể tham khảo các hub Matter phổ biến và bài nên chọn Alexa, Google Home hay Apple HomeKit khi tư vấn.

Alexa và SmartThings đang ở mức BETA, nên thử trên dự án trước khi cam kết với khách. Điều khiển bằng giọng nói luôn cần internet, còn điều khiển qua app trong mạng nội bộ vẫn chạy khi mất internet.

Một lợi thế của Matter là chủ nhà dùng được nhiều nền tảng cùng lúc: cùng một hệ KNX có thể hiện trong Apple Home của người dùng iPhone và Google Home của người dùng Android.

1Home App: Điều Khiển KNX Không Cần Hub

1Home App (iOS, Android) điều khiển toàn bộ thiết bị KNX, tại nhà hoặc từ xa, và là giao diện duy nhất không cần hub. Với khách không muốn mua thêm Apple TV hay loa thông minh, đây là phương án visualization gọn nhất: lắp Voice & Visu, nhập file ETS, cài app.

Trong 1Home App có thêm 3 chức năng mà app Matter không có:

• Scenes: gom nhiều thiết bị KNX vào một cảnh.
• History: lịch sử trạng thái thiết bị.
• Graphs: đồ thị trạng thái theo thời gian, ví dụ nhiệt độ phòng.

Số thiết bị KNX đưa vào 1Home App không giới hạn. Giới hạn 250 thiết bị chỉ áp dụng cho phần đưa sang Matter. Nếu cần màn hình gắn tường, 1Home Touch 4 inch dùng được với Voice & Visu (cần tạo bài).

13 Loại Thiết Bị KNX Lên Được Apple Home Và Google Home

Mỗi thiết bị KNX được ánh xạ sang một loại thiết bị Matter tương ứng:

Một "thiết bị" là một đèn, một thermostat hay một rèm, không phải một group object. Dự án 250 thiết bị thường đủ cho một căn biệt thự lớn. Số group object KNX không bị giới hạn.

Năm điểm cần chuẩn bị trong ETS trước khi bàn giao:

• Dimming: phải có "Brightness value (1 byte)". Chỉ có "Dimming function (4 bit)" thì app Matter điều khiển sai.
• Cờ trạng thái: thiếu cờ T thì app không cập nhật ngay, thiếu cờ R thì app không đọc được trạng thái.
• Điều hòa: chỉ hỗ trợ điều hòa KNX hai chiều. Đổi min/max setpoint buộc thêm lại thiết bị trên app Matter, mất phòng và automation đã gán.
• Khóa cửa dạng Pulse chỉ gửi một xung mở. Khóa lại phải do actuator KNX.
• Nút nhấn: short press, long press và multi-press cần tạo nút riêng cho từng hành động.

Nếu thiết bị KNX của khách dùng mạng Thread cho phụ kiện Matter khác, nên giữ dưới 25 thiết bị Thread trong một mạng để Thread Border Router chạy ổn định.

ETS Auto-Detection: Dựng 250 Thiết Bị Từ File Dự Án

Bạn không phải tạo tay từng thiết bị. Upload file dự án ETS, Voice & Visu tự nhóm group object và group address thành thiết bị, đặt đúng loại, rồi kiểm tra cấu hình để phát hiện group address sai. Bước này cần internet.

Sau khi đồng bộ, chọn thiết bị nào đưa sang Matter (tối đa 250) và ghép Voice & Visu vào Apple Home hoặc Google Home bằng Matter pairing code in trên nhãn. Cấu hình xuất ra file được để backup hoặc dùng lại cho dự án tương tự, và remote dashboard cho phép quản lý nhiều dự án từ một màn hình.

Voice & Visu có KNX IP interface 4 tunnel KNXnet/IP, dùng được để lập trình ETS trong mạng nội bộ. Lập trình ETS từ xa không có trên Voice & Visu.

Giới Hạn Và Lưu Ý

Sáu điểm cần nói rõ với khách và kiểm tra khi thiết kế:

• Không có automation: logic phải nằm trong thiết bị KNX hoặc trong app Matter (Apple Home, Google Home). Cần logic trộn KNX và Matter thì chọn Server KNX Pro.
• Một chiều KNX sang Matter: không kéo được thiết bị Matter (Philips Hue, Aqara, NUKI) vào KNX. Cần chiều này thì chọn Server KNX Pro hoặc IoT Gateway.
• Hub: app Matter bên thứ ba cần hub. Chỉ 1Home App không cần hub.
• Internet: điều khiển giọng nói và ETS auto-detection cần internet. Phần còn lại chạy local.
• KNX Secure: KNX Data Secure trên Voice & Visu đang TBR (chưa phát hành). Group object bảo mật chưa điều khiển được. Xem thêm rủi ro khi hệ KNX không được bảo mật.

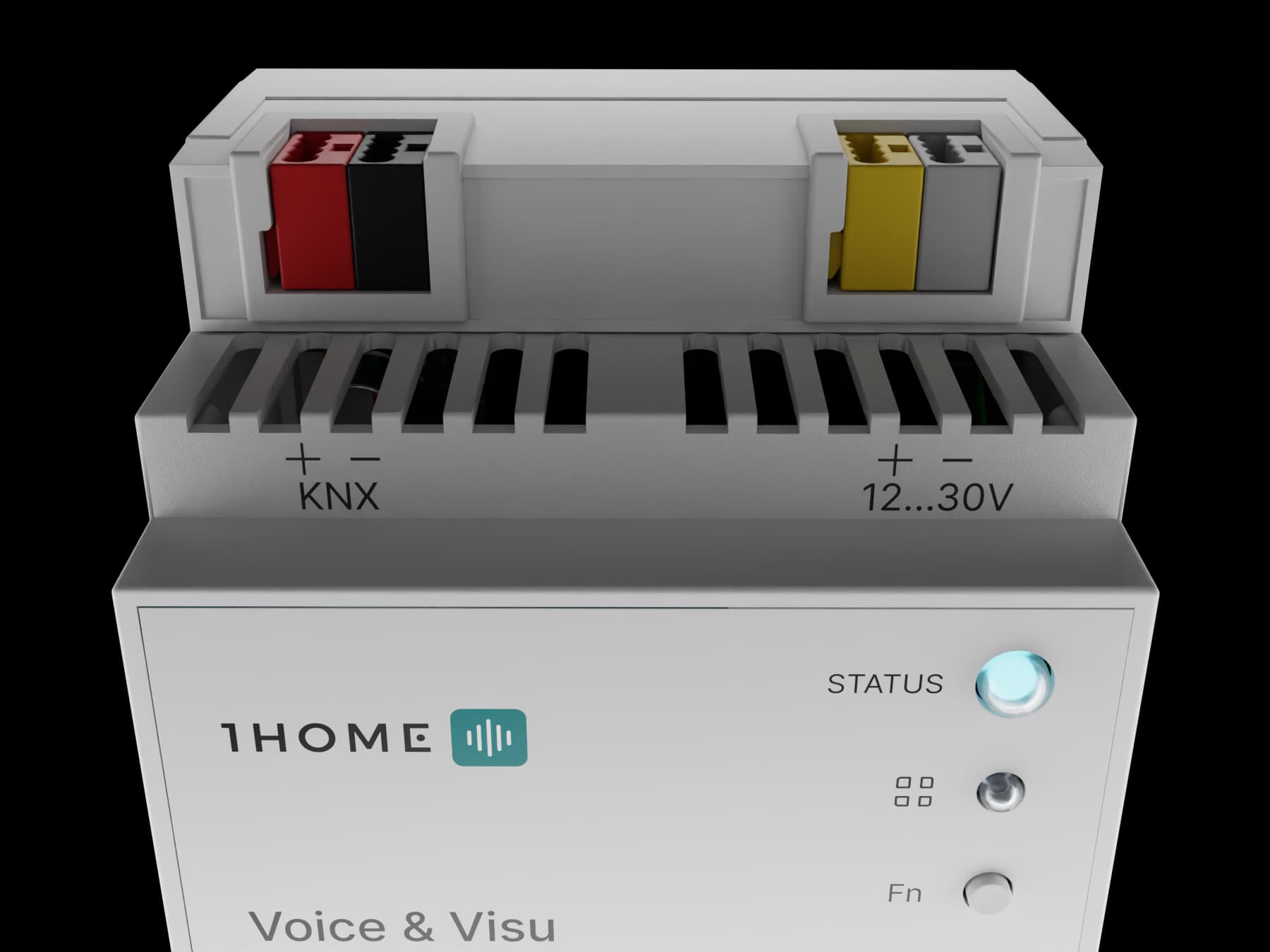

• Nguồn: cần nguồn ngoài 12...30 VDC hoặc DC barrel 12 VDC 1 A. Hộp không kèm nguồn và cáp mạng. Nên nối trực tiếp vào bus KNX TP vì ổn định hơn kết nối qua IP.

So Sánh 1Home Voice & Visu Với Server KNX Pro

Hai thiết bị cùng phần cứng, cùng giới hạn 250 thiết bị KNX sang Matter. Khác biệt nằm ở những gì Server KNX Pro có thêm.

Voice & Visu dành cho dự án chỉ cần app và giọng nói. Khi dự án cần thêm logic, kéo thiết bị Matter vào KNX hoặc remote ETS, Server KNX Pro gộp tất cả trong một thiết bị (cần tạo bài). Nếu bạn đang so sánh với gateway KNX sang Matter của thương hiệu khác, xem Elsner KNX Matter Server 71256 và bài so sánh Atios ADE-KD với Elsner KNX Matter Server.

Chọn 1Home Voice & Visu Khi Nào

Chọn 1Home Voice & Visu khi:

• Dự án KNX đã có logic trong thiết bị KNX, chủ nhà chỉ cần điều khiển bằng iPhone, Android, Siri hoặc Google Assistant.
• Cần đưa tối đa 250 thiết bị KNX lên Apple Home, Google Home hoặc Home Assistant.
• Khách muốn một app điều khiển KNX mà không phải mua hub: dùng 1Home App.
• Cần KNX IP interface 4 tunnel và KNX Time Server trong cùng thiết bị.
• Cần bàn giao nhanh: nhập file ETS, tự tạo thiết bị, ghép Matter bằng mã trên nhãn.

Không nên chọn khi:

• Cần automation hoặc Lua. Khi đó xem Server KNX Pro.
• Cần điều khiển thiết bị Matter (Hue, Aqara, NUKI) bằng nút nhấn KNX. Khi đó xem Server KNX Pro hoặc IoT Gateway.
• Cần lập trình ETS từ xa hoặc KNX Monitor cho bảo trì. Khi đó xem Server KNX Pro hoặc System Manager.
• Cần tích hợp Loxone, Crestron Home hoặc Sonos.
• Dự án dùng KNX Data Secure cho các group object cần điều khiển bằng app.
