EibPC² là gì và hai phiên bản cần biết trước khi chọn

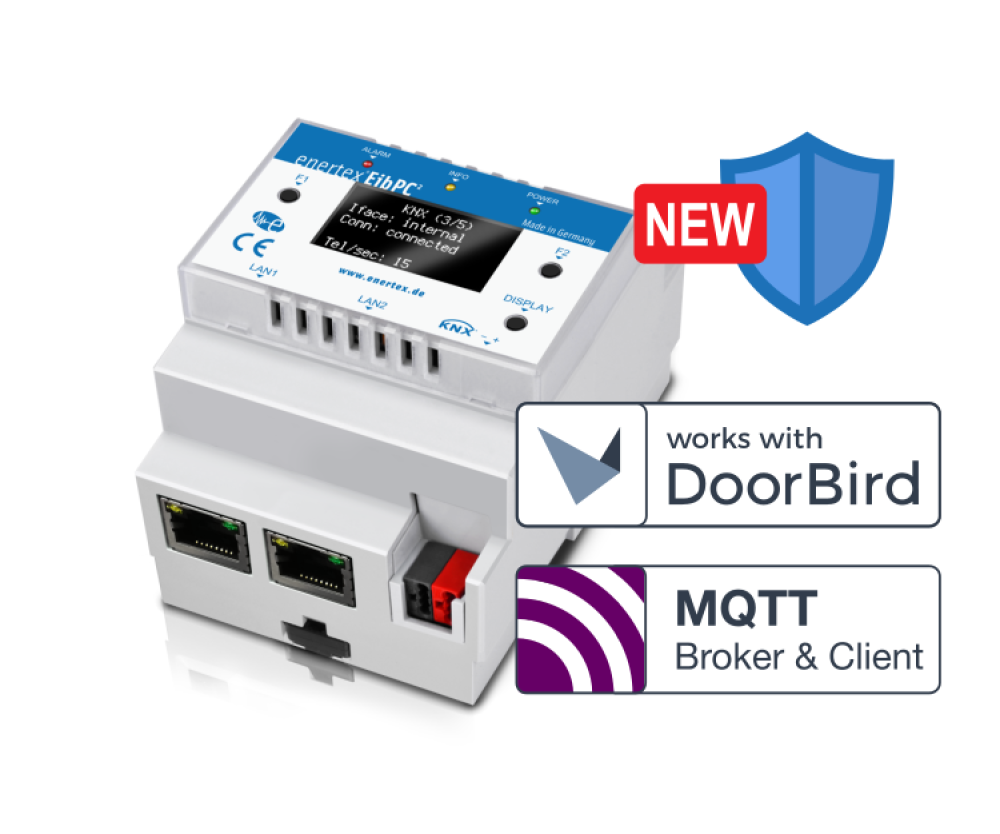

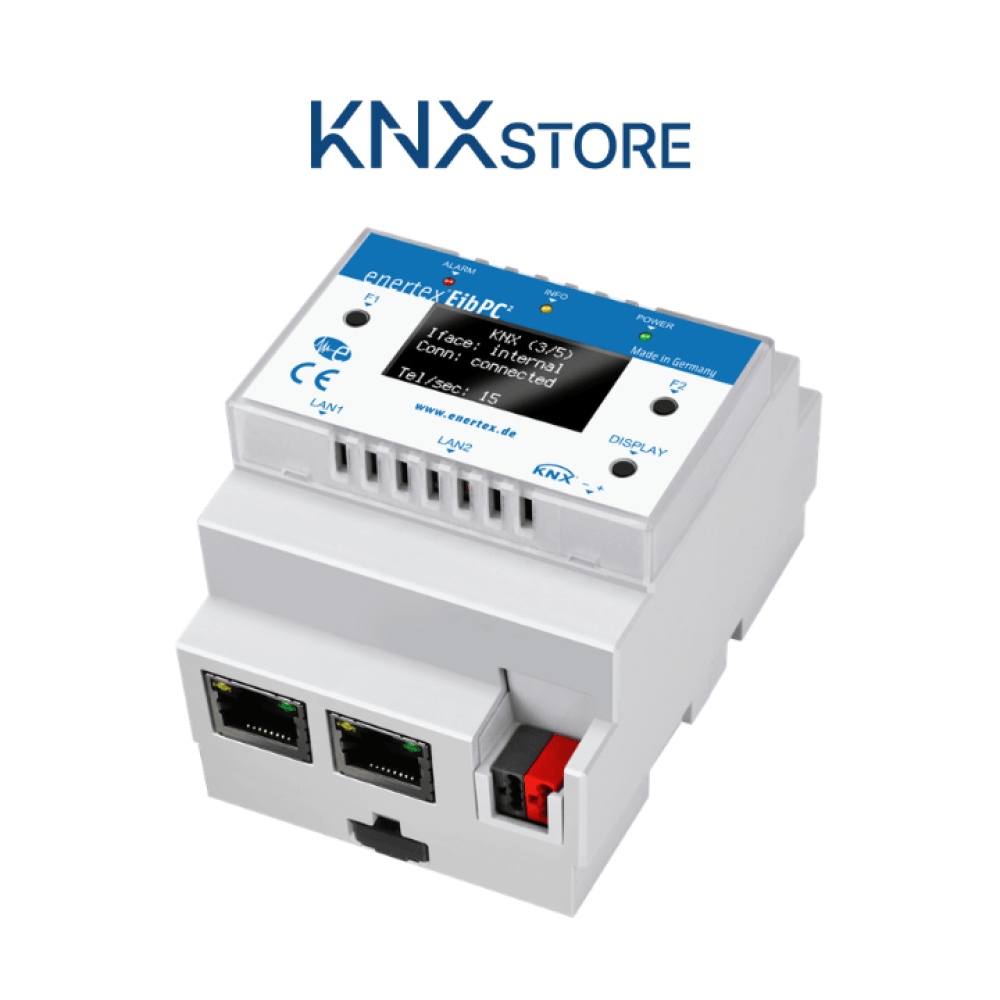

Enertex EibPC² là logic controller KNX dạng DIN rail, kết hợp ba vai trò trong một thiết bị: logic machine xử lý automation, multi-protocol gateway tích hợp các hệ thống ngoài, và visualization server cung cấp giao diện web không cần app. Thiết bị cấp nguồn từ bus KNX TP (1,8W), không cần nguồn 230V riêng, lắp vào tủ điện DIN rail chiếm 4 module.
Enertex bán EibPC² theo hai mã riêng biệt mà SI cần phân biệt rõ trước khi order:
1159-01 (trang này): Bản đầy đủ với Option NP, bao gồm toàn bộ tính năng: web visualization, Modbus TCP, MQTT, camera, email và Telegram alert, EV charging, KNX Data Secure, VPN. Đây là mã phù hợp cho phần lớn dự án thương mại.
1159-02: Bản logic machine thuần, không có Option NP. Phù hợp cho dự án chỉ cần xử lý logic KNX nội bộ, không cần tích hợp giao thức ngoài hay web interface.
Firmware hiện tại: v5.510 (cập nhật 19.06.2026), yêu cầu EibStudio 5.500 trở lên
Logic engine và EibStudio 4: lập trình tập trung cho toàn hệ thống KNX
EibPC² 1159-01 xử lý tối đa 65.000 objects KNX có thể cấu hình, đủ để gánh logic tập trung cho tòa nhà thương mại nhiều tầng mà không cần phân tán sang nhiều controller riêng lẻ.
Ngôn ngữ lập trình theo cú pháp Basic, if-then-else lồng nhau không giới hạn, hỗ trợ đầy đủ kiểu dữ liệu KNX từ binary đến float 32-bit và chuỗi ký tự. Với hơn 1.200 macro sẵn có cho các use case phổ biến như heating/cooling, shading, lighting scene và presence detection, phần lớn logic chuẩn có thể lắp ráp từ macro mà không cần viết code từ đầu.
Các tính năng đáng chú ý trong logic engine:
Presence simulation: Mô phỏng hoạt động đèn và thiết bị khi tòa nhà trống, dùng cho chế độ chống trộm hoặc tiết kiệm năng lượng theo lịch vắng mặt.
Astronomical clock: Tính toán vị trí mặt trời theo tọa độ GPS của công trình, bảng tra cứu chính xác theo từng 5 phút trong năm. Dùng để trigger rèm, ánh sáng hoặc HVAC theo giờ mặt trời thực tế thay vì giờ cố định.
Device watchdog: Giám sát thiết bị KNX trên bus, phát hiện thiết bị mất kết nối và gửi telegram cảnh báo hoặc kích hoạt fallback logic tự động.
Timer millisecond: Độ chính xác điều khiển đến mức millisecond, phù hợp cho sequence lighting hoặc interlock logic yêu cầu timing chặt.
KNX IP Interface tích hợp: EibPC² 1159-01 hoạt động như KNX IP Interface cho ETS, cho phép kỹ sư commissioning kết nối ETS vào hệ thống qua LAN mà không cần interface riêng lẻ.

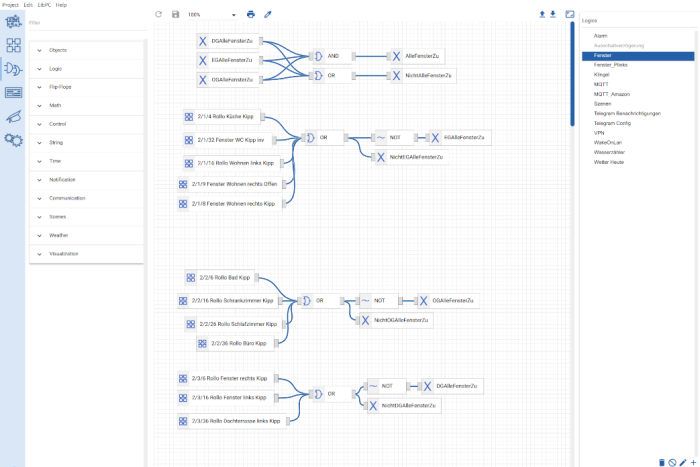

EibStudio 4 là phần mềm cấu hình miễn phí từ Enertex, hỗ trợ Windows và Linux. Giao diện kết hợp visual editor và code editor, kèm debugger và group monitor để trace telegram real-time trong quá trình commissioning. Lưu ý: macOS được hỗ trợ đến phiên bản EibStudio 5.407, các bản mới hơn chỉ chạy trên Windows và Linux
Tích hợp đa giao thức trong một thiết bị DIN rail
Thay vì mua riêng gateway Modbus, MQTT broker và HTTP client module, EibPC² 1159-01 tích hợp tất cả trong một thiết bị. Với SI đang thiết kế hệ thống có nhiều nguồn dữ liệu ngoài KNX, đây là điểm giảm chi phí phần cứng và đơn giản hóa tủ điện đáng kể.
Modbus TCP Master và Slave: Đọc dữ liệu từ PV inverter, đồng hồ điện, solar battery và thiết bị Modbus bất kỳ qua LAN. Cũng hoạt động ở chế độ Slave để hệ thống BMS cấp cao hơn đọc dữ liệu từ EibPC².
MQTT Broker và Client: EibPC² chạy MQTT broker nội bộ, không cần server MQTT riêng. Shelly và các IoT device khác kết nối trực tiếp vào broker này, EibPC² xử lý logic bridge giữa MQTT và KNX bus.
HTTP(S) REST API và webhooks: Gửi và nhận HTTP request từ hệ thống bên ngoài, tích hợp với web API của bên thứ ba hoặc nhận trigger từ webhook.
TCP/UDP custom: Cấu hình cổng TCP/UDP tùy chỉnh để giao tiếp với thiết bị hoặc phần mềm không theo chuẩn giao thức phổ thông.
KNX Data Secure: Mã hóa và xác thực telegram KNX theo chuẩn KNX Association, yêu cầu firmware 5.300 trở lên. Khóa bảo mật đồng bộ từ ETS project vào EibStudio. Lưu ý thực tế: NTP phải hoàn thành đồng bộ thời gian trước khi chương trình khởi động khi dùng KNX Data Secure, cần tính đến trong quy trình boot của hệ thống
Web visualization, camera và chuông cửa tích hợp

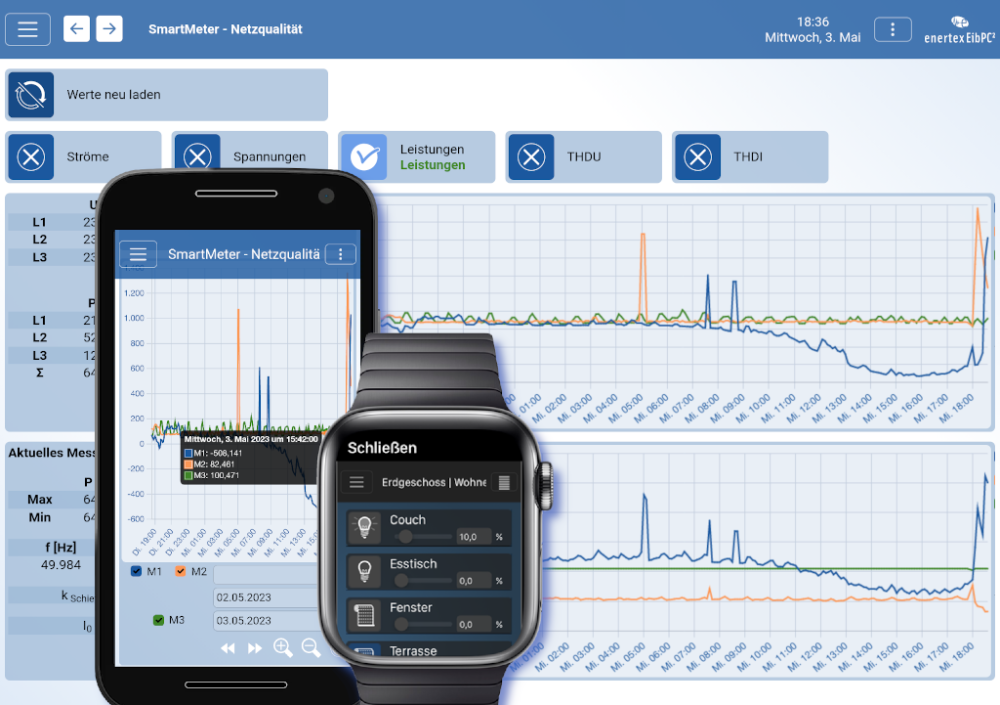

EibPC² 1159-01 cung cấp web visualization responsive chạy trực tiếp trên thiết bị, truy cập qua trình duyệt bất kỳ mà không cần cài app riêng. Giao diện hỗ trợ HTTP và HTTPS, cấu hình hoàn toàn trong EibStudio 4. Demo trực tuyến có thể xem tại demo.eibpc.com trước khi triển khai thực tế.
Visualization hỗ trợ các thành phần tương tác:
- Dialog xác nhận trước khi thực hiện lệnh quan trọng
- Text-to-speech phát thông báo âm thanh qua thiết bị người dùng
- Time switch UI trực quan để đặt lịch mà không cần vào EibStudio

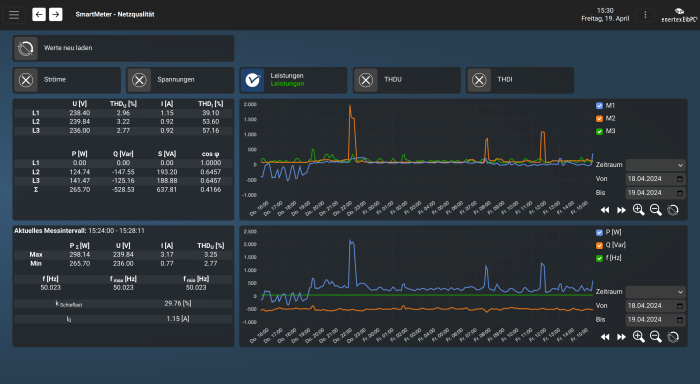

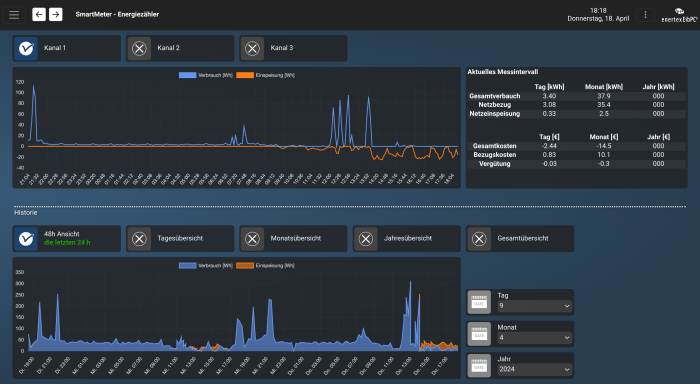

- Đồ thị long-term cho đồng hồ điện, tiêu thụ năng lượng và meter reading
DoorBird video doorbell: EibPC² tích hợp trực tiếp với DoorBird, cho phép chuông cửa gọi vào web visualization, người dùng xem camera và mở cửa từ giao diện web mà không cần app DoorBird riêng. Tích hợp này hoạt động qua LAN nội bộ, không cần cloud.
RTSP camera: Ngoài DoorBird, EibPC² hỗ trợ RTSP stream từ IP camera bất kỳ. SI có thể tích hợp camera an ninh hiện có vào cùng giao diện visualization với các điều khiển KNX khác.
Quản lý năng lượng và sạc EV từ solar thừa
Đây là tính năng phân biệt EibPC² với các KNX logic controller thông thường, đặc biệt phù hợp cho công trình có hệ thống năng lượng mặt trời và bãi đỗ xe điện.

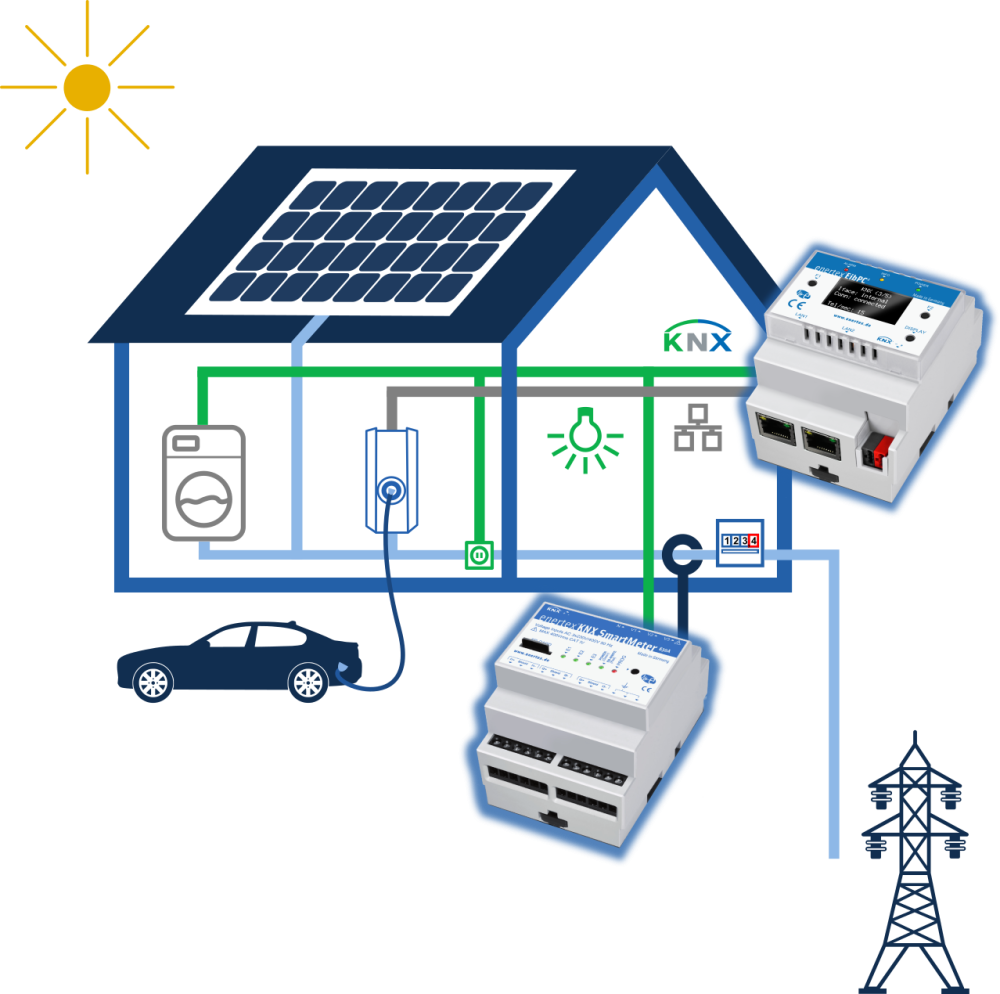

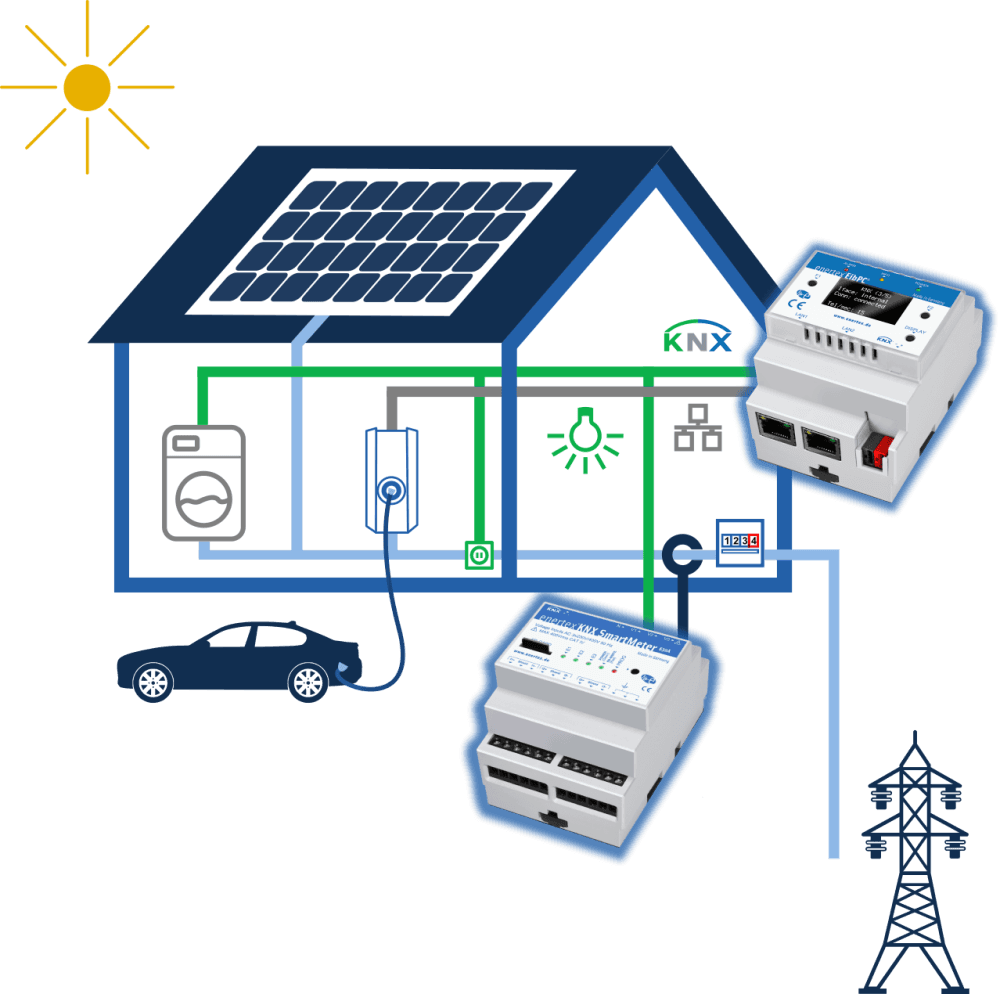

EibPC² đọc dữ liệu công suất real-time từ PV inverter và solar battery qua Modbus TCP, tính toán lượng công suất solar đang dư thừa so với tiêu thụ của tòa nhà, sau đó điều phối sang sạc xe điện qua tích hợp KEBA EV charger. Toàn bộ logic này chạy trên EibPC² mà không cần server ngoài hay subscription cloud.
Use case điển hình cho dự án văn phòng hoặc tòa nhà thương mại: ban ngày khi solar đang phát dư, EibPC² tự động tăng công suất sạc cho xe của nhân viên đến ngưỡng cài sẵn; khi tòa nhà tiêu thụ tăng lên, công suất sạc tự động giảm để ưu tiên tải điện nội bộ.
Cảnh báo và thông báo tự động
EibPC² 1159-01 hỗ trợ ba kênh thông báo có thể kích hoạt từ bất kỳ sự kiện nào trên bus KNX hoặc logic nội bộ.
Email (SMTP): Gửi cảnh báo khi nhiệt độ vượt ngưỡng, thiết bị mất kết nối, hoặc bất kỳ điều kiện nào được định nghĩa trong EibStudio. Cấu hình SMTP server trực tiếp trên thiết bị.
Telegram notification: Gửi tin nhắn Telegram đến người dùng hoặc group chat khi có sự kiện. Phù hợp cho SI cần thông báo nhanh đến kỹ sư bảo trì mà không cần email.
HTTP callbacks và webhooks: Gọi đến endpoint HTTP bên ngoài khi xảy ra sự kiện, cho phép tích hợp với hệ thống ticketing, BMS cấp cao hoặc bất kỳ service nào có REST API.
FTP export tự động: EibPC² ghi log tối đa 500.000 telegram và có thể tự động export file CSV lên FTP server theo lịch, phục vụ báo cáo năng lượng và audit trail hệ thống.
Bảo mật: KNX Data Secure, HTTPS và VPN
KNX Data Secure mã hóa và xác thực telegram trên bus KNX TP theo chuẩn KNX Association, ngăn chặn replay attack và giả mạo nguồn telegram. Kích hoạt từ firmware 5.300, khóa bảo mật sinh từ ETS project và import vào EibStudio. Quan trọng: khi KNX Data Secure đang hoạt động, EibPC² chờ đồng bộ NTP thành công trước khi khởi động chương trình vì timestamp là một phần của cơ chế xác thực.
HTTPS: Web visualization và API endpoint có thể bật HTTPS với certificate, ngăn chặn sniffing dữ liệu trên LAN.
OpenVPN server: EibPC² chạy VPN server nội bộ, cho phép kỹ sư truy cập web visualization và EibStudio từ xa qua kết nối mã hóa mà không cần mở port trực tiếp ra internet. Phù hợp cho dự án cần remote monitoring hoặc remote commissioning mà bộ phận IT của khách hàng không cho phép mở firewall.
Ứng dụng thực tế trong dự án KNX
Văn phòng và tòa nhà thương mại nhiều tầng: EibPC² xử lý toàn bộ logic tập trung thay vì phân tán sang nhiều actuator có logic đơn giản. Một thiết bị quản lý presence simulation, astronomical blind control, HVAC set-point theo giờ và cảnh báo kỹ thuật cho cả tòa nhà.
Khách sạn: Logic phòng khách, điều phối HVAC theo card key, kết hợp với DoorBird chuông cửa sảnh, và thông báo Telegram cho nhân viên kỹ thuật khi có sự cố thiết bị.
Công trình có solar và EV: Modbus đọc PV inverter, tính toán surplus, điều phối KEBA EV charger, gửi báo cáo tiêu thụ điện CSV qua FTP cuối ngày.
Tích hợp với Synohr MultiSense: EibPC² hoạt động làm Master trong cấu hình Master/Slave với Synohr MultiSense Premium, xử lý logic phức tạp tập trung trong khi Synohr đảm nhiệm giao tiếp người dùng tại từng phòng.
Remote monitoring qua VPN: Kỹ sư bảo trì kết nối vào EibPC² qua OpenVPN để xem group monitor, kiểm tra log telegram và điều chỉnh tham số mà không cần đến công trình.
