Việc lắp đặt rèm cửa tự động sẽ biến ngôi nhà của bạn thành một không gian tiện nghi, thoải mái và an toàn hơn gấp nhiều lần. Nếu bạn muốn nâng cấp không gian sống thêm phần tiện nghi, hiện đại với các thiết bị thông minh thì nhất định không nên bỏ qua thiết bị điều khiển rèm cửa tự động. Điểm nổi bật là bạn có thể điều khiển rèm cửa từ xa thông qua công tắc, remote, hoặc ngay trên điện thoại thông minh.
Rèm cửa tự động và động cơ rèm là gì
Trên thị trường có khá nhiều loại rèm cửa: rèm mành (Venetian Blinds), rèm cuốn Roman (Shades), rèm vải 1 lớp (Curtains), rèm vải hai lớp (Drapes). Công dụng chính của rèm cửa là chắn nắng và ánh sáng, nhưng ở khía cạnh thiết kế công trình, rèm cửa cần được xác định vai trò cụ thể để nâng cao hiệu quả khi tính toán các chức năng điều khiển, ví dụ tích hợp cùng cảm biến thời tiết hoặc thiết bị đầu vào.
4 lý do khiến rèm thông minh là một khoản đầu tư đáng giá
Sự tiện lợi. Với điều khiển rèm cửa tự động, rèm được mở và đóng thông qua điện thoại thông minh, hoặc tự động hóa theo lịch trình mà không cần thao tác tay.
Tạo điểm nhấn trong nhà thông minh. Khi tích hợp vào kịch bản nhà thông minh, rèm có thể tự điều chỉnh theo cường độ ánh sáng mặt trời, giảm độ chói khi nắng gắt hoặc mở đón sáng tự nhiên khi trời râm mát.
Sự an toàn. Rèm tự động có thể phối hợp với cảm biến khói để mở cho khói thoát ra khi hỏa hoạn, hoặc phối hợp cảm biến an ninh để hỗ trợ răn đe khi phát hiện đột nhập.
Bảo vệ nội thất. Rèm thông minh giúp ngăn ánh sáng mạnh hoặc tia UV gây hại nội thất, đồng thời có thể tận dụng nắng ấm mùa đông để giảm dùng máy sưởi, tiết kiệm năng lượng.
4 phương án điều khiển rèm tự động trong hệ thống nhà thông minh
Điều khiển rèm cửa tự động dùng động cơ điện lắp trong rãnh rèm, kết nối với nguồn điện (điện lưới hoặc pin), điều khiển qua remote hoặc app thông minh. Dưới đây là 4 phương án phổ biến, tùy hạ tầng sẵn có của công trình.
Phương án 1: Điều khiển qua nguồn AC trực tiếp (dùng thiết bị KNX)

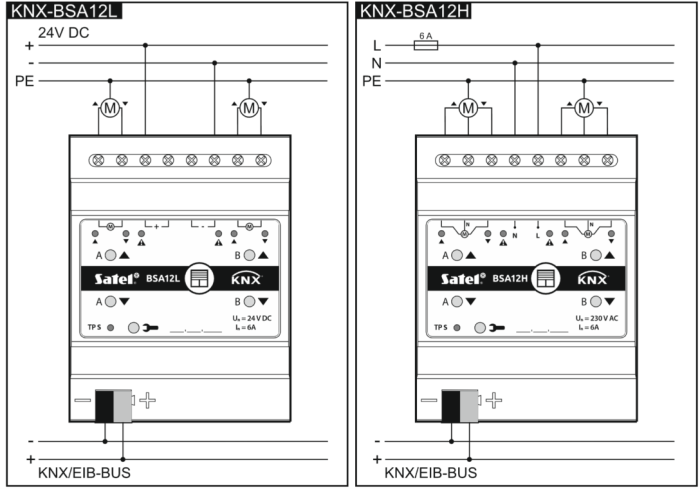

Thực hiện bằng Bộ Điều Khiển Động Cơ Rèm 2 Kênh 160mA Satel - KNX-BSA12H hoặc Bộ điều khiển rèm cửa KNX Legrand - 002691. Hai thiết bị này kết nối động cơ rèm với hệ thống điều khiển KNX và điều khiển trực tiếp qua nguồn AC.
Điện áp AC220V đầu ra điều khiển chuyển động quay thuận và ngược của động cơ rèm AC. Nguyên tắc đấu nối: thiết bị đầu cuối "L" nối với dây trực tiếp của đường dây điện 220V, cực "N" nối với dây trung tính, cực đầu ra "1" nối với pha thuận của động cơ, cực đầu ra "2" nối với pha ngược của động cơ. Cần chú ý kỹ các nguyên tắc đấu nối này để tránh nhầm lẫn gây động cơ chạy sai chiều.
Đây là phương án phù hợp nhất khi công trình đã có sẵn hạ tầng bus KNX, vì thiết bị hoạt động như một actuator KNX tiêu chuẩn, điều khiển được đồng bộ cùng lịch trình ánh sáng, cảm biến gió, cảm biến mưa trong cùng hệ thống.
Phương án 2: Điều khiển qua tiếp điểm khô Dry Contact
Một phương án khác là dùng các loại điều khiển động cơ qua tiếp điểm khô Dry Contact, ví dụ Bộ điều khiển rèm KNX Kanonbus - KTE2UPC. Dry Contact là loại tiếp điểm không có điện áp, không phân cực, chỉ hoạt động đơn thuần như công tắc đóng hoặc mở.
Dry Contact thường được sử dụng trong các hệ thống điện áp thấp (thường 12-24V DC ở phía tín hiệu điều khiển), không đấu trực tiếp vào lưới điện 220V ở phía tín hiệu như phương án AC trực tiếp, giúp thi công an toàn hơn và dễ cách ly giữa mạch điều khiển và mạch động lực. Phương án này phù hợp khi động cơ rèm đã có sẵn ngõ vào dry contact (thường ký hiệu UP/DOWN/STOP hoặc OPEN/CLOSE/STOP trên động cơ), cho phép bộ điều khiển KNX hoặc bộ điều khiển trung tâm kích hoạt trực tiếp mà không cần quan tâm cực tính hay điện áp động lực của động cơ, giảm rủi ro đấu sai pha so với đấu AC trực tiếp.
Phương án 3: Động cơ không dây chuẩn Matter/Thread, không cần bus riêng
Với công trình không có sẵn hạ tầng bus KNX hoặc chỉ cần triển khai nhanh cho một vài cửa sổ, động cơ rèm tích hợp sẵn kết nối không dây là phương án gọn nhẹ nhất. Ví dụ Động cơ rèm Apple Home Eve MotionBlinds (Bluetooth/Matter over Thread) và Động cơ rèm thông minh chuẩn Matter Thread JINK kết nối trực tiếp vào Apple Home, Google Home qua chuẩn Matter mà không cần bộ điều khiển trung gian hay đấu dây vào bus KNX.
Phương án này không thay thế được mức độ tích hợp sâu của KNX (không dễ đồng bộ logic phức tạp với chiếu sáng, HVAC trong cùng một ETS project), nhưng phù hợp cho nhà đã hoàn thiện nội thất, không muốn đi lại dây, hoặc chỉ cần điều khiển rèm độc lập qua app và trợ lý giọng nói.
Phương án 4: Điều khiển tập trung qua KNX host đa giao thức, dùng cổng RS485 (Kanonbus KTS-Dx)
Với công trình có nhiều thiết bị giao tiếp RS485 ngoài rèm (điều hòa multi-zone, sàn nhiệt, âm thanh đa vùng), thay vì dùng riêng một bộ Dry Contact chỉ cho rèm, có thể gộp vào một KNX host trung tâm như Bộ điều khiển KNX host đa năng Kanonbus - KTS-D1, D2, D3. Thiết bị có từ 1 đến 3 cổng RS485 tùy model (D1/D2/D3), mỗi cổng cấu hình độc lập Modbus RTU hoặc custom protocol, và theo mô tả sản phẩm chính thức, RS485 trên dòng KTS-Dx dùng được cho rèm cửa motor cùng với điều hòa trung tâm, sàn nhiệt, âm thanh đa vùng hoặc hệ thống thông gió.
Ưu điểm của phương án này là một thiết bị vừa làm KNX IP Router, vừa expose BACnet/IP và Modbus TCP cho BMS, vừa có app visualization sẵn, nên phù hợp khi rèm chỉ là một trong nhiều hệ serial cần gộp vào cùng một host trung tâm, thay vì mỗi hệ dùng riêng một gateway lẻ. Chọn model theo số thiết bị RS485 độc lập cần kết nối: D1 cho 1 thiết bị, D2 cho 2, D3 cho 3 (ví dụ điều hòa, rèm và sàn nhiệt chạy 3 bus riêng).
Nếu chỉ cần một gateway RS485 chuyên biệt cho riêng nhóm động cơ rèm (không gộp thêm điều hòa hay sàn nhiệt), xem thêm Hướng dẫn kết nối rèm cửa tự động RS485 để biết chi tiết về khoảng cách truyền, số lượng động cơ tối đa trên một bus, và cách đấu nối qua Kanonbus KCC-NEW.
So sánh nhanh 4 phương án
| Tiêu chí | AC trực tiếp (KNX) | Dry Contact | Không dây Matter/Thread | RS485 qua KNX host (KTS-Dx) |
|---|---|---|---|---|
| Cần hạ tầng bus KNX | Có | Có (hoặc bộ điều khiển trung tâm tương đương) | Không | Có (đồng thời là KNX host) |
| Đi dây | Dây động lực 220V + bus KNX | Dây tín hiệu điện áp thấp + dây động lực riêng | Không cần đi dây điều khiển | Dây RS485 tới từng thiết bị serial |
| Tích hợp sâu với lighting/HVAC cùng hệ | Tốt nhất, cùng ETS project | Tốt, qua group address KNX | Hạn chế, phụ thuộc hub Matter | Tốt, cùng lúc quản lý nhiều thiết bị RS485 khác |
| Phù hợp nhất khi | Công trình mới, có sẵn KNX | Động cơ đã có ngõ dry contact sẵn | Nhà đã hoàn thiện, muốn lắp nhanh | Có nhiều thiết bị RS485 cần gộp chung 1 host (rèm + điều hòa + sàn nhiệt) |
Ứng dụng thực tế trong công trình tại Việt Nam
Nhà phố và biệt thự đang xây mới, có sẵn hoặc đang lên kế hoạch hệ thống KNX cho chiếu sáng và điều hòa, nên chọn phương án AC trực tiếp hoặc Dry Contact để đồng bộ rèm vào cùng kịch bản "Rời nhà", "Về nhà", "Buổi tối" với các thiết bị khác. Căn hộ chung cư đã hoàn thiện nội thất, không muốn đục tường đi dây, phù hợp hơn với động cơ rèm không dây chuẩn Matter/Thread, kết nối trực tiếp Apple Home hoặc Google Home sẵn có.
Kết luận
Chọn đúng phương án điều khiển rèm phụ thuộc vào hạ tầng sẵn có: công trình có hoặc đang lên kế hoạch KNX nên ưu tiên AC trực tiếp hoặc Dry Contact để đồng bộ cùng lighting/HVAC trong một hệ thống, nhà đã hoàn thiện không muốn đi dây thêm thì động cơ không dây chuẩn Matter/Thread là lựa chọn triển khai nhanh nhất, còn công trình có nhiều thiết bị RS485 khác (điều hòa, sàn nhiệt) cần gộp chung một host trung tâm thì KTS-Dx là phương án đáng xem xét thay vì lắp riêng từng gateway.
