Bàn giao một hệ chiếu sáng DALI-2 vài trăm điểm, chủ đầu tư hỏi: "Lấy gì chứng minh toàn bộ driver đều trả lời đúng, không trùng địa chỉ, và đúng là hàng DALI-2 certified như hồ sơ thầu?" Mở laptop, cắm interface USB, chạy phần mềm commissioning thì làm được, nhưng chậm và khó lập biên bản. Lichtvision ProbitSite (Art.Nr. PBS_V1.0) giải quyết đúng bài toán này: một máy đo DALI-2 cầm tay, kẹp vào DA+/DA- là scan, đọc kết quả trên màn hình và xuất báo cáo PDF sau đó.

ProbitSite là công cụ chẩn đoán trong hệ thống DALI-2, đứng cạnh application controller, control gear và input device trên cùng bus, dùng để xác nhận rằng cả hệ thống đang chạy đúng chuẩn IEC 62386. Chứng nhận DALI-2 của từng thiết bị có thể tra chéo tại DALI Alliance Product Database.

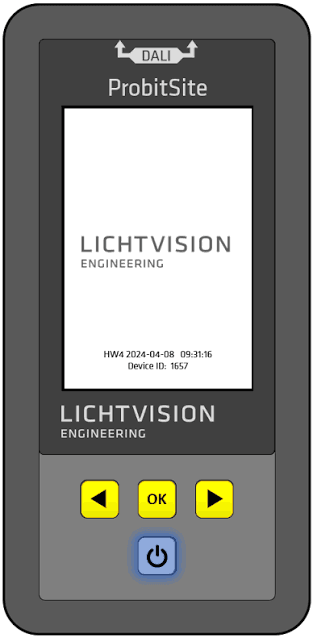

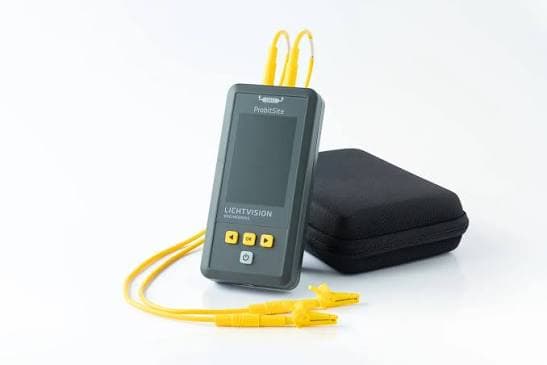

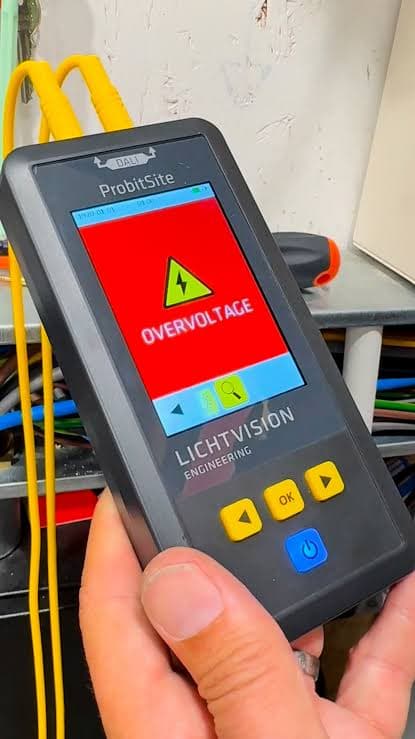

Máy do Lichtvision Engineering GmbH (Berlin, Đức) thiết kế và sản xuất, kích thước 80 x 165 x 27mm, nặng khoảng 300g, pin LiPo 14,8Wh dùng được khoảng 8 giờ.

ProbitSite Làm Được Gì Trên Bus DALI-2?

ProbitSite đánh giá đường DALI theo 3 khía cạnh: chất lượng tín hiệu, danh sách thiết bị và trạng thái chứng nhận DALI-2. Cả ba chạy từ một thao tác scan, không cần cấu hình trước.

Scan bus mà không thay đổi cấu hình

Đây là điểm khác biệt so với việc dùng tool commissioning để "dò" hệ thống. ProbitSite giữ nguyên short address hiện có. Thiết bị chưa có địa chỉ được gán tạm short address trống (thường là 63) để đọc thông tin, sau đó địa chỉ tạm này được xóa và hệ thống trở về trạng thái ban đầu.

Thời gian scan từ 30 giây đến 5 phút tùy số thiết bị trên line. Không được tháo dây giữa chừng.

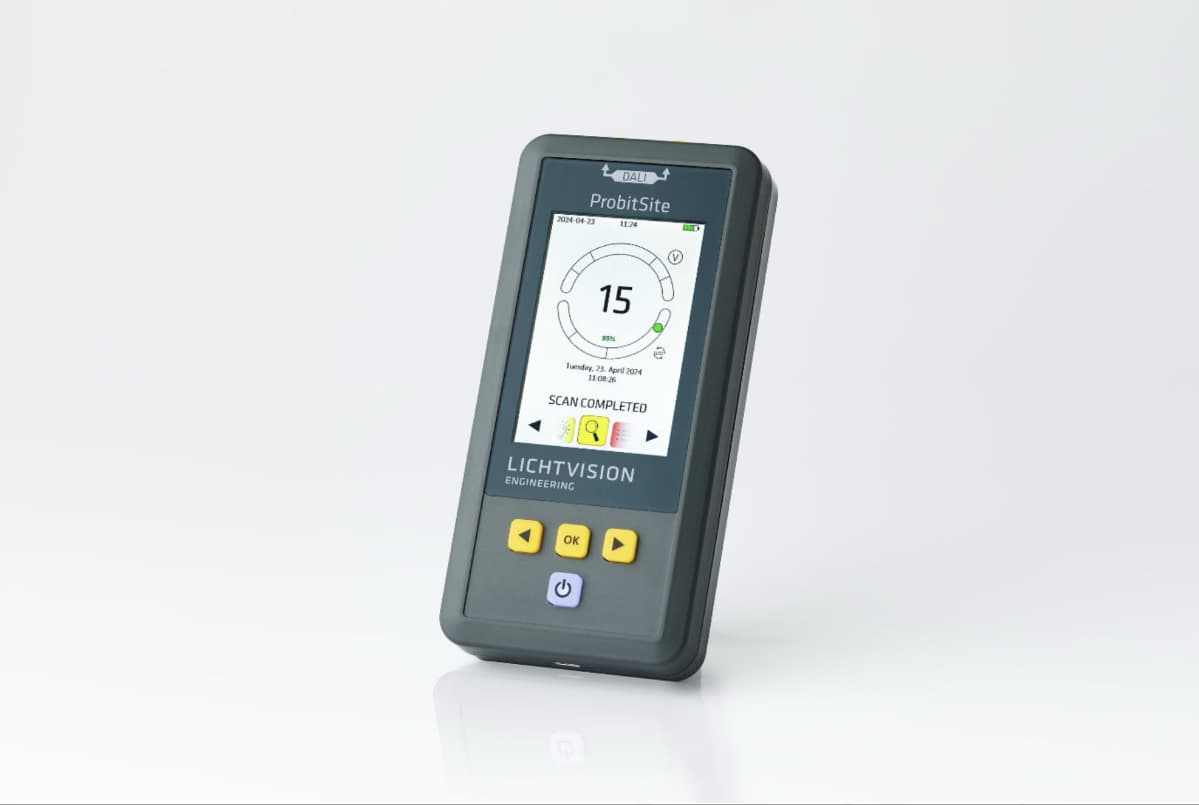

Kết quả scan hiển thị:

• Tổng số thiết bị, số có short address và số chưa có
• Phân loại device type: Luminaire (Part 102), Emergency (Part 202), Colour/DT8 (Part 209), Control device (Part 103), Button/Switch (Part 301/302), Sensor (Part 303/304)
• Phiên bản: DALI-1, DALI-2 chưa xác nhận chứng nhận, hoặc DALI-2 certified theo database
• Chi tiết từng thiết bị: GTIN, serial, short address, hãng và tên sản phẩm lấy từ database

Kiểm tra chứng nhận DALI-2 thật hay không

Trong máy có bản sao DALI Alliance (DiiA) product database, cập nhật theo mỗi bản firmware. Firmware V1.5 hiện tại dùng database ngày 05/02/2026. ProbitSite đọc GTIN của từng thiết bị rồi đối chiếu với database.

Thiết bị trả lời theo protocol DALI-2 nhưng không có trong database sẽ được đánh dấu "DALI-2 device, chưa xác nhận chứng nhận". Với hàng trôi nổi, hàng thay thế không rõ nguồn gốc hay driver OEM gắn sẵn trong đèn, đây là cách nhanh nhất để biết hàng có đúng như hồ sơ kỹ thuật không.

Phát hiện lỗi thiết bị

ProbitSite báo 5 loại lỗi trên từng thiết bị:

Address conflict là lỗi gặp nhiều nhất khi tiếp quản công trình do đơn vị khác commission. Đèn "lúc được lúc không", nhóm chạy sai scene, nguyên nhân thường nằm ở đây. Có công cụ chỉ ra ngay địa chỉ bị trùng thì đỡ mất cả buổi dò từng tầng.

Signal Quality: Đo Bit-Timing Thay Vì Chỉ Đo Điện Áp

Đồng hồ vạn năng chỉ cho biết bus có khoảng 16V. Nó không cho biết frame trả lời của từng driver có nằm trong cửa sổ thời gian IEC 62386-101 cho phép hay không. ProbitSite đo bit-timing của từng backward frame và xếp mỗi thiết bị vào 3 mức:

Thiết bị mức vàng thường vẫn chạy, nhưng là ứng viên đầu tiên khi hệ thống mở rộng thêm tải hoặc kéo dài dây. Thiết bị mức đỏ cần xử lý trước bàn giao. Theo hướng dẫn của hãng, signal quality kém trên nhiều thiết bị thường đến từ tổng chiều dài line vượt 300m, khi đó nên scan lại từ một điểm khác trên line để khoanh vùng.

Màn hình chính cũng hiển thị điện áp bus thực tế và lưu lượng frame/giây theo thời gian thực, đủ để nhận ra tình trạng sụt áp hoặc bus bị spam lệnh.

DALI Log: Bắt Lỗi Chập Chờn

Lỗi khó nhất trên DALI không phải lỗi cố định, mà là lỗi chỉ xuất hiện vài lần mỗi ngày. ProbitSite ghi lại mọi frame trên bus (chế độ DALI sniffer) suốt thời gian máy bật, không cần chạy scan, độ phân giải đến micro giây.

Bộ nhớ trong 64GB đủ ghi khoảng 365 ngày ở mức trung bình 15 telegram/giây. Thực tế, có thể kẹp máy vào line qua đêm hoặc qua cuối tuần rồi mang về phân tích.

Log được xem trong ProbitSite App theo từng frame: thời gian, idle time, frame, địa chỉ, lệnh và phần đánh giá. Ví dụ thấy rõ một QUERY VERSION NUMBER gửi đến short address 20 và câu trả lời 0x01 đi kèm. Dữ liệu xuất được sang XML mở để xử lý bằng công cụ khác.

Lưu ý nhỏ: chế độ ghi log vẫn chạy khi trên bus có DALI-1 master, khác với chế độ scan (xem phần lưu ý bên dưới).

Bus PSU Tích Hợp Và Expert Mode

Bus PSU tự bật khi line không có nguồn

ProbitSite có bus PSU tích hợp, dòng tối thiểu 190mA, tối đa 250mA. PSU chỉ kích hoạt khi máy không phát hiện điện áp trên bus. Nghĩa là:

• Trên hệ đang vận hành có PSU riêng: ProbitSite không cấp thêm nguồn, không làm vượt giới hạn 250mA mỗi line theo IEC 62386-101
• Trên line chưa có PSU (tủ chưa lắp xong, test cụm đèn trên sàn, bench test): ProbitSite tự cấp nguồn để scan

So với interface USB 30mA, mức 190mA trở lên đủ cấp nguồn cho cả một line nhỏ đến trung bình mà không cần mang PSU ngoài.

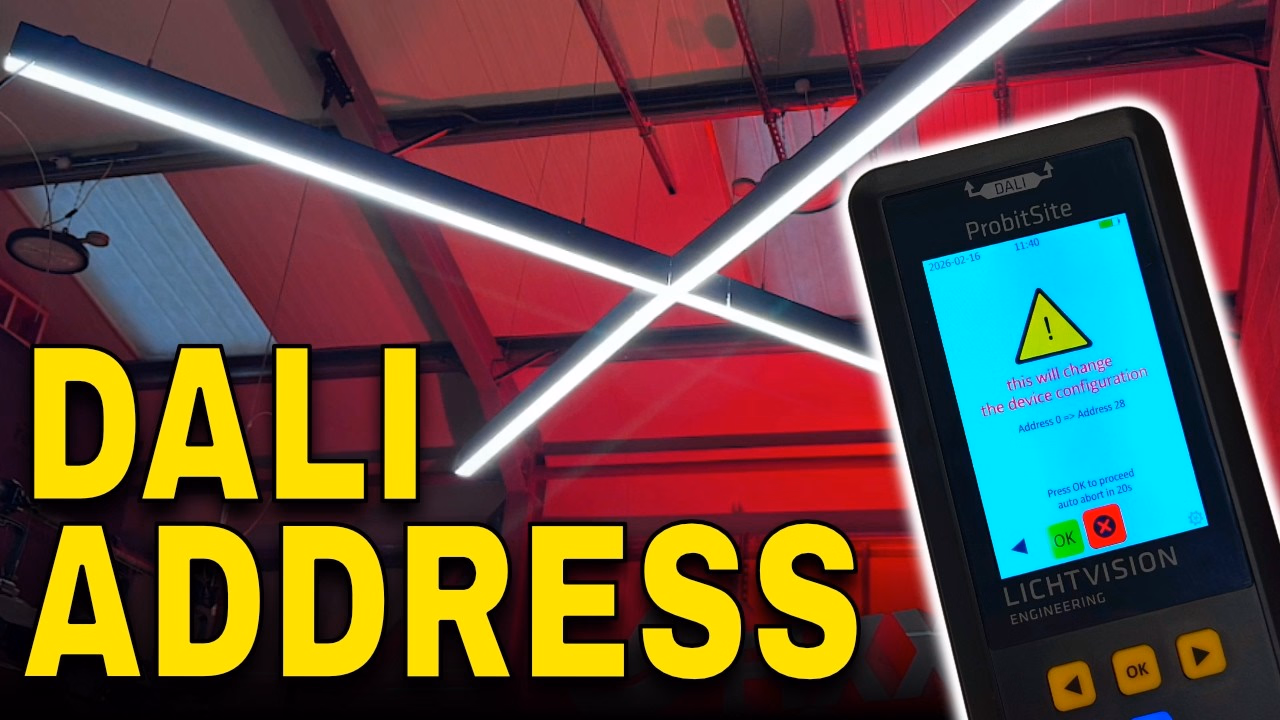

Expert Mode: gán địa chỉ tại hiện trường

Từ firmware V1.5, Expert Mode cho phép gán, đổi hoặc xóa short address ngay trên máy: 64 địa chỉ cho control gear và 64 địa chỉ cho control device (chỉ áp dụng DALI-2). Expert Mode được bật qua ProbitSite App, mặc định không hoạt động để tránh thao tác nhầm.

Quy trình hãng khuyến nghị: lưu một bản scan đầy đủ trước khi đổi địa chỉ, sau khi đổi thì scan lại để làm hồ sơ. Áp dụng đúng quy trình này thì luôn có bằng chứng trạng thái trước và sau can thiệp, rất hữu ích khi nhiều nhà thầu cùng làm trên một hệ thống.

Cần nói rõ: ProbitSite không phải công cụ commissioning đầy đủ. Grouping, scene, fade time, power-on level vẫn cần application controller hoặc phần mềm như DALI Cockpit đi kèm interface USB.

Chuẩn IEC 62386 Được Hỗ Trợ

ProbitSite hỗ trợ scan toàn bộ thiết bị DALI-1 và DALI-2, với các Part sau:

Hỗ trợ đầy đủ Part 250–253 có nghĩa là ProbitSite đọc được các thiết bị D4i (luminaire có nguồn tích hợp cấp cho sensor qua bus, memory bank mở rộng, energy reporting Part 252 và diagnostics Part 253). Với dự án dùng luminaire D4i của nhiều hãng, đây là cách kiểm tra nhanh các memory bank có trả dữ liệu đúng hay không.

ProbitSite App: Từ Scan Đến Báo Cáo Nghiệm Thu

ProbitSite App chạy trên Windows 10 64-bit trở lên, kết nối với máy qua USB-C (Virtual COM Port). Các chức năng chính:

1. Quản lý theo dự án: mỗi công trình là một project, gắn thông tin khách hàng, địa chỉ
2. Import scan và log từ máy qua USB
3. Xem chi tiết scan: version, trạng thái chứng nhận, device type, short address, GTIN, firmware, lỗi, signal quality của từng thiết bị
4. Xem DALI log theo từng frame
5. Xuất báo cáo PDF/TXT cho các scan đã chọn, có cột ghi chú và cột hành động (ví dụ "Replace BPS") để làm biên bản
6. Cập nhật firmware và DiiA database, bật/tắt Expert Mode

Báo cáo không phụ thuộc hãng thiết bị: một file PDF liệt kê đủ toàn bộ driver, sensor, nút bấm của nhiều hãng trên cùng line. Đây là dạng hồ sơ mà tư vấn giám sát và chủ đầu tư dễ đọc nhất.

Lưu Ý Khi Đo Tại Công Trình

• Ngắt DALI-1 master trước khi scan. DALI-1 master application controller không hỗ trợ quiescent mode, nên vẫn gửi lệnh trong lúc ProbitSite scan và làm sai kết quả. Master trên bus nên là DALI-2. Với hệ KNX-DALI dùng gateway đời cũ (DALI-1), cần tách gateway khỏi line khi scan, rồi đấu lại để ghi log nếu cần.
• Xem dây DALI như dây điện lưới. Tín hiệu DALI khoảng 16V nhưng không phải SELV, phải xử lý như dây 230/240V theo quy định lắp đặt. Chỉ người có chuyên môn mới đấu và tháo dây đo.
• ProbitSite có gửi lệnh lên bus. Máy chỉ gửi khi người dùng chạy chức năng, cộng thêm một PING mỗi 10 phút. Nếu để máy ghi log dài ngày trên hệ đang vận hành, cần biết điều này khi đọc log.
• Báo lỗi "Bus overload". Quá nhiều thiết bị trên line gây sụt áp. Kiểm tra tổng dòng tiêu thụ bus theo datasheet từng thiết bị so với PSU.
• Báo lỗi "Bus traffic". Thường do DALI-1 master hoặc thiết bị không chứng nhận gửi frame lạ. Ngắt DALI-1 master trước tiên.
• Nhiệt độ môi trường. Manual v1.4 giới hạn nhiệt độ hoạt động +10°C đến +35°C. Khi đo trong trần giả hoặc tủ điện mùa nóng, nên để máy ngoài tủ, chỉ kéo dây đo vào.

Khi Nào Nên / Không Nên Chọn ProbitSite

Nên chọn khi:

• Đơn vị SI, ME contractor hoặc tư vấn giám sát cần nghiệm thu hệ DALI-2 và lập báo cáo có số liệu cho chủ đầu tư
• Cần xác minh thiết bị trên công trình đúng là DALI-2 certified như hồ sơ thầu, đặc biệt với luminaire có driver OEM
• Tiếp quản hoặc bảo trì công trình do đơn vị khác commission, chưa có hồ sơ địa chỉ đầy đủ
• Xử lý lỗi chập chờn cần ghi log bus nhiều giờ hoặc nhiều ngày
• Đội kỹ thuật cần một công cụ đo không phụ thuộc laptop, mang theo trong túi đồ nghề

Không nên kỳ vọng:

• Thay thế công cụ commissioning: grouping, scene, fade time vẫn cần application controller hoặc interface USB + phần mềm. Với nhu cầu chỉ commission hệ nhỏ, Lunatone DALI-2 USB 30mA là lựa chọn kinh tế hơn.
• Scan đầy đủ khi không thể tách DALI-1 master khỏi bus.
• Phần mềm trên macOS hoặc mobile: ProbitSite App hiện chỉ có bản Windows.
• Dùng làm bus PSU vận hành lâu dài: hệ thống chính thức vẫn cần PSU DALI-2 riêng trên DIN rail.
