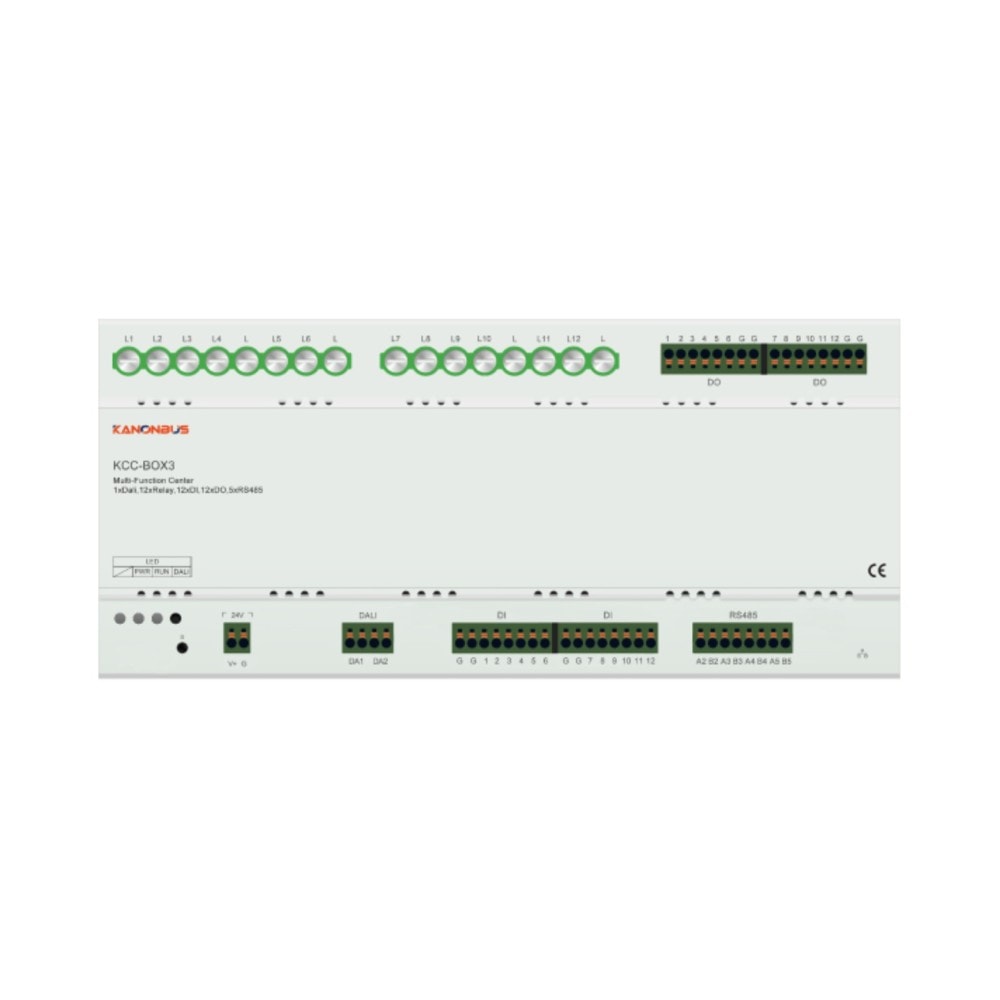

Bộ điều khiển Host, 5 cổng RS485, 12 kênh, 1 cổng DALI Kanonbus - KCC-BOX3

Bộ điều khiển trung tâm hỗ trợ DALI, RS485 - KCC-BOX3 Kanonbus

KCC-BOX3 là bộ điều khiển trung tâm tiêu chuẩn của hệ thống Kanonbus, được thiết kế để tích hợp và quản lý nhiều thiết bị trong tòa nhà thông minh. Thiết bị hỗ trợ các giao thức phổ biến như DALI, và RS485, cho phép kết nối linh hoạt giữa các thiết bị chiếu sáng, HVAC, rèm, cảm biến và hệ thống điều khiển trung tâm.

Đặc điểm và tính năng nổi bật của bộ điều khiển KCC-BOX3

• 12 ngõ ra relay 10A điều khiển trực tiếp tải chiếu sáng, ổ cắm hoặc mạch nguồn.
• 12 ngõ vào tiếp điểm khô (dry contact) để nhận tín hiệu từ công tắc hoặc cảm biến.
• 12 ngõ ra DO 0/12V cho thiết bị công suất thấp.
• 5 cổng RS485 hỗ trợ giao thức Modbus RTU hoặc thiết bị tùy chỉnh.
• 1 cổng DALI dùng để kết nối hệ thống chiếu sáng kỹ thuật số.
• 1 cổng mạng Ethernet có thể tái sử dụng, hỗ trợ tích hợp hệ thống quản lý trung tâm và điều khiển từ xa..
• Tương thích hoàn toàn với nền tảng Zique Cloud, hỗ trợ giám sát và điều khiển qua internet.
• Cần nguồn phụ 24VDC để vận hành.

Giao diện và cách sử dụng của bộ điều khiển KCC-BOX3

Thiết bị KCC-BOX3 được bố trí rõ ràng và dễ đấu nối:

Số hiệu	Chức năng
L1–L12	12 đầu ra relay điều khiển tải điện
DI1–DI12	12 ngõ vào tiếp điểm khô
DO1–DO12	12 ngõ ra tín hiệu 0/12V
RS485-A1~A5/B1~B5	5 cổng RS485 độc lập
DALI	Cổng kết nối hệ thống chiếu sáng DALI
RJ45	Cổng mạng hỗ trợ TCP/IP
24VDC	Cổng cấp nguồn phụ
LED báo trạng thái	Theo dõi hoạt động hệ thống, truyền nhận dữ liệu và lỗi
