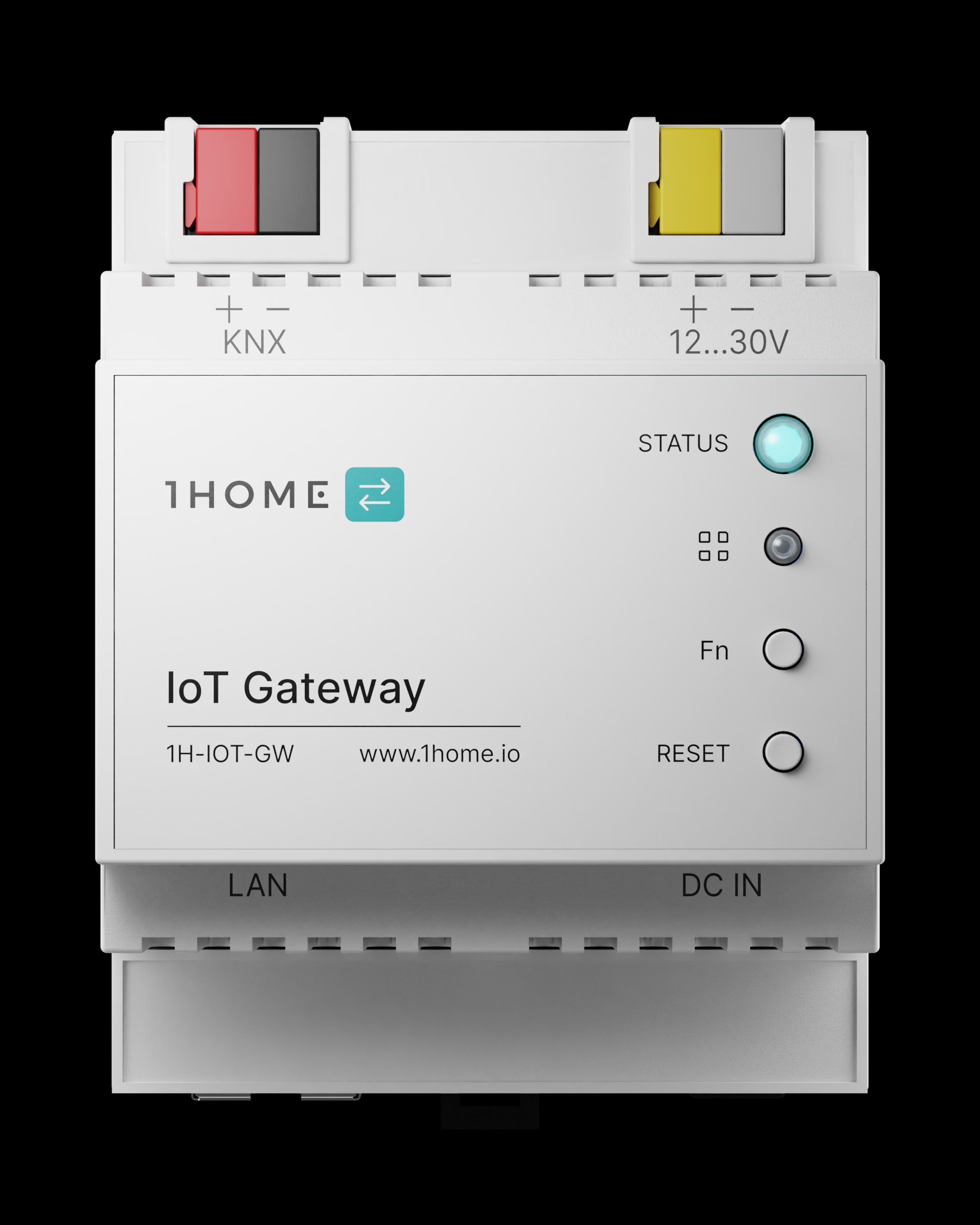

Gateway Matter sang KNX 1Home IoT Gateway

1Home IoT Gateway: Gán Group Address KNX Cho Thiết Bị Matter Trong ETS

Nhà KNX đã hoàn thiện, tường đã sơn, chủ nhà muốn thêm một khóa cửa NUKI và vài bóng đèn màu ở phòng khách. Đi thêm dây bus là không thể, còn thiết bị KNX cho khóa cửa điện tử thì gần như không có. 1Home IoT Gateway giải quyết đúng tình huống này: thiết bị Matter như khóa NUKI, đèn Philips Hue hay cảm biến Aqara được gán group address KNX, cấu hình trong ETS và điều khiển bằng nút nhấn KNX có sẵn trên tường. Bài này đi qua quy trình gán, bảng group object và DPT cho từng loại thiết bị, giới hạn, và khi nào chọn IoT Gateway thay cho 1Home Server KNX Pro.

1Home IoT Gateway Là Gì

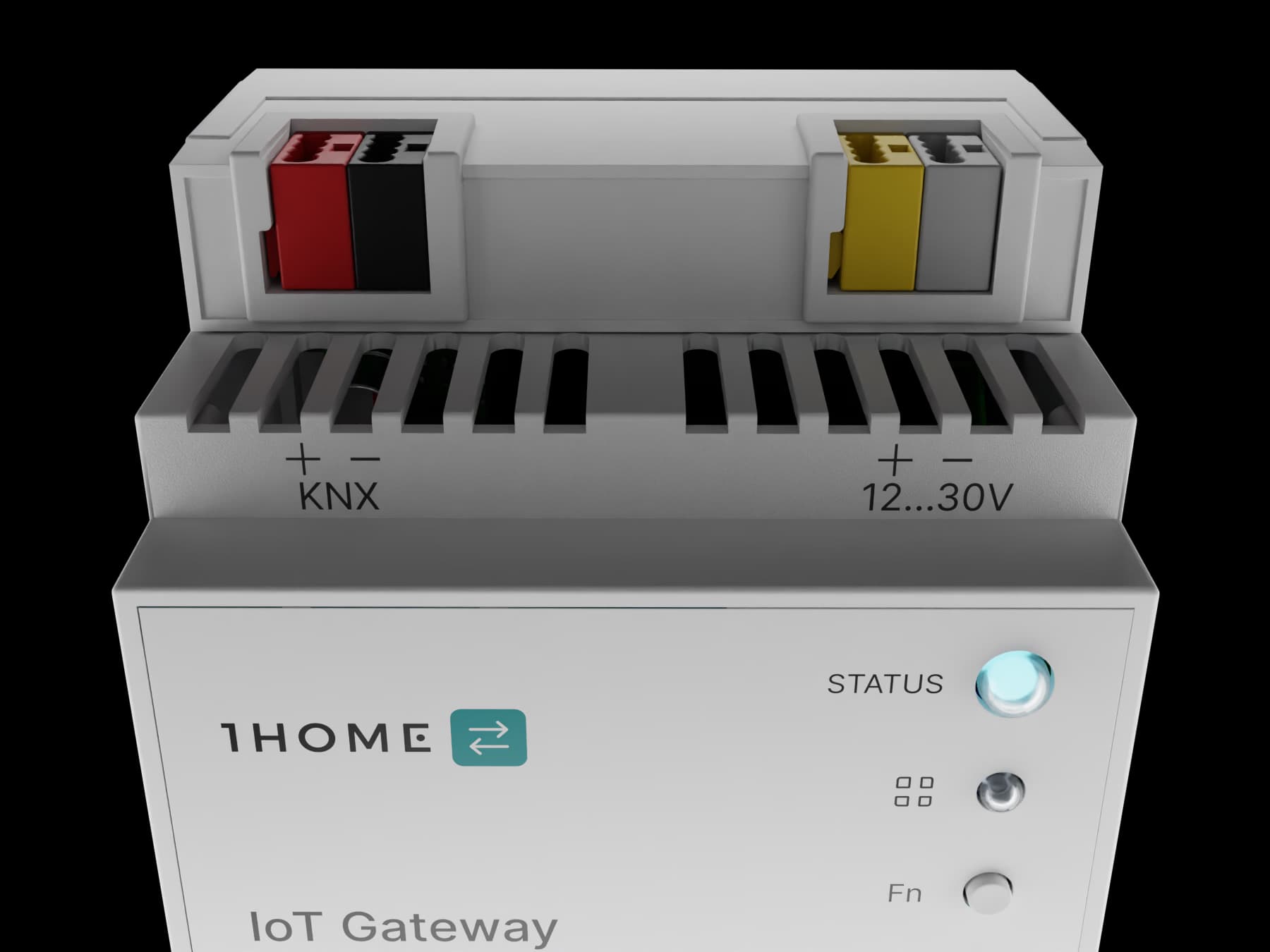

1Home IoT Gateway là gateway Matter sang KNX lắp DIN rail của 1Home Solutions GmbH (Berlin). Thiết bị nối trực tiếp bus KNX TP, đóng vai trò Matter Controller để ghép thiết bị Matter, rồi gán group address KNX cho từng group object của thiết bị đó.

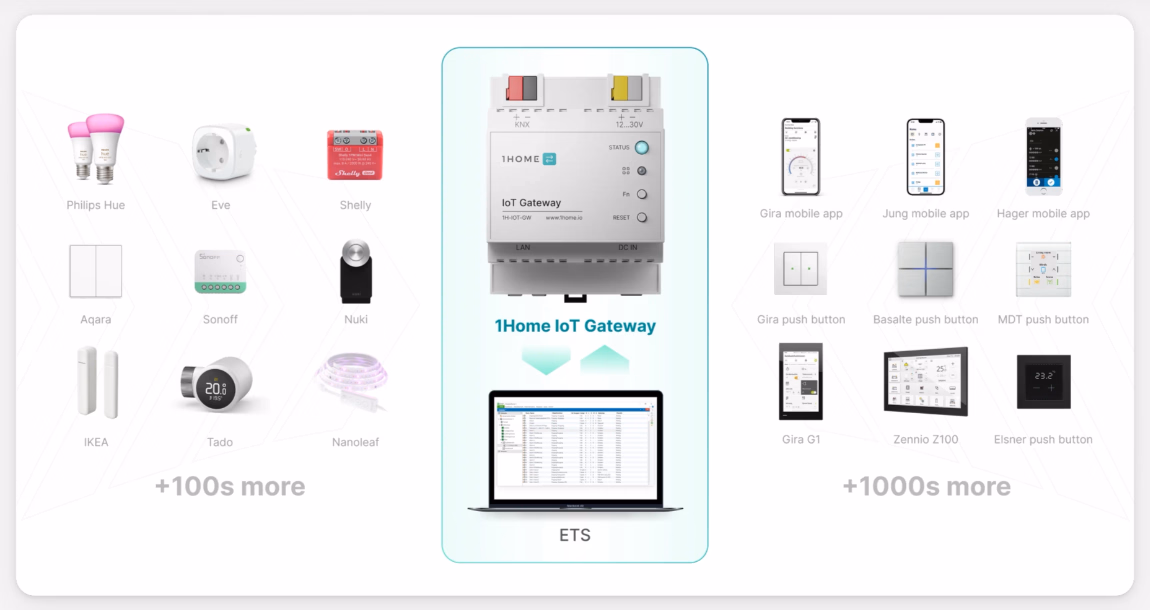

Với kỹ sư ETS, thiết bị Matter lúc này không khác gì thiết bị KNX: liên kết group address với nút nhấn, touch panel, actuator hoặc visualization KNX như Gira G1, Gira Smart Home App, Jung Visu Pro, MDT Glass Push-Button II Smart hay touch panel Zennio.

Có 6 chức năng chính:

• Matter sang KNX: gán group address cho tối đa 100 thiết bị Matter.
• Matter Controller: ghép tối đa 100 thiết bị Matter vào 1Home bằng QR code.
• Automations: tối đa 30 automation đang bật, có Lua.
• Sonos: điều khiển loa Sonos bằng group address KNX.
• KNX IP interface 4 tunnel và KNX Time Server.
• History, remote dashboard, quản lý nhiều dự án và backup cấu hình.

IoT Gateway đi một chiều: thiết bị Matter đi vào KNX. Chiều ngược lại, đưa KNX lên Apple Home hay Google Home, nằm ở Voice & Visu và Server KNX Pro. Nếu bạn cần ôn lại Matter, xem Matter là gì.

Gán Group Address Cho Thiết Bị Matter: 3 Bước

Quy trình giữ nguyên cách làm việc trong ETS, chỉ thêm một bước liên kết trong dashboard 1Home:

1. Ghép thiết bị Matter vào IoT Gateway bằng QR code Matter in trên thiết bị.
2. Trong dashboard 1Home, chọn thiết bị và liên kết từng group object (bật/tắt, độ sáng, trạng thái...) với group address đã tạo sẵn trong ETS.
3. Trong ETS, liên kết cùng group address đó với nút nhấn, touch display, actuator hoặc visualization server.

Từ lúc này, bấm nút KNX là telegram đi qua IoT Gateway tới thiết bị Matter, và trạng thái của thiết bị Matter được gửi ngược lên bus KNX. Một group object có thể gán nhiều group address, ví dụ thêm một địa chỉ trung tâm để tắt toàn bộ đèn khi rời nhà.

Thiết bị phải đạt chứng nhận Matter và phải ghép với 1Home trước khi gán sang KNX. Group object chỉ liên kết được với group address đã có trong ETS, nên hãy tạo group address trước khi ra công trình.

16 Loại Thiết Bị Matter Và Group Object KNX

IoT Gateway hỗ trợ 16 loại thiết bị Matter: đèn (on/off, dimming, color temperature, color), ổ cắm, khóa cửa, rèm, thermostat, quạt, điều hòa, nút nhấn và 5 loại cảm biến (contact, nhiệt độ, độ ẩm, độ sáng, hiện diện). Mỗi loại có bộ group object với DPT chuẩn:

Cột Cờ theo quy ước ETS: W là write, R là read, T là transmit. Với rèm, nhóm Slats chỉ xuất hiện khi thiết bị Matter có điều khiển lá.

Cảm biến Matter là phần nhiều SI bỏ qua: một cảm biến hiện diện Aqara hay cảm biến cửa không dây có thể gửi trạng thái lên bus KNX, rồi actuator KNX dùng trạng thái đó như từ một cảm biến KNX.

Matter bridge của hãng khác, ví dụ Philips Hue Bridge, chỉ tính là 1 thiết bị trong giới hạn 100, còn các thiết bị phía sau bridge không bị giới hạn. Xem thêm Matter bridge giúp Zigbee vào Apple Home và Google Home để hiểu cơ chế này.

Nút Nhấn Matter Gửi Telegram KNX: 4 Chế Độ

Chiều ngược lại cũng làm được: một nút nhấn Matter không dây gửi telegram lên bus KNX. Có 4 chế độ:

Ứng dụng điển hình là thêm một nút nhấn cạnh giường hoặc trên bàn mà không phải khoan tường đi dây bus.

30 Automation Có Lua Và Sonos Qua Group Address

IoT Gateway chạy tối đa 30 automation đang bật, local trên thiết bị, kéo thả hoặc viết bằng Lua. Điểm mạnh là trộn KNX và Matter trong cùng một automation, ví dụ:

• Bật đèn hành lang KNX khi cảm biến chuyển động Aqara phát hiện người.
• Chạy scene "về nhà" KNX khi khóa NUKI mở.
• Tắt ổ cắm Eve Energy khi nút "tắt hết" KNX được nhấn.

Nếu dự án cần nhiều hơn 30 automation, Server KNX Pro cho 150.

Tích hợp Sonos gán group address KNX cho điều khiển loa Sonos, cấu hình trong ETS như thiết bị KNX gốc, chạy với mọi loa Sonos S2 như Sonos Move hay Symfonisk. Sonos dùng Sonos Cloud API nên cần internet. Khóa tài khoản Sonos lưu local trên IoT Gateway.

IoT Gateway còn có KNX IP interface 4 tunnel KNXnet/IP để lập trình ETS trong mạng nội bộ, và KNX Time Server gửi ngày, giờ, ngày/đêm xuống bus.

Giới Hạn Và Lưu Ý

Sáu điểm cần kiểm tra trước khi chọn IoT Gateway:

• Một chiều: IoT Gateway không đưa KNX lên Apple Home hay Google Home. Cần chiều này thì chọn Voice & Visu hoặc Server KNX Pro.
• Không có app cho chủ nhà: không có 1Home App, Scenes, Graphs. Giao diện điều khiển là nút nhấn, touch panel hoặc visualization KNX.
• Không có công cụ cho SI: không có ETS auto-detection, Remote ETS, KNX Monitor.
• Giới hạn: 100 thiết bị Matter, 30 automation đang bật.
• Thread: thiết bị Matter qua Thread cần Thread Border Router trong mạng, nên giữ dưới 25 thiết bị Thread trong một mạng. Thiết bị Matter qua WiFi hoặc Ethernet không bị giới hạn này.
• KNX Secure và nguồn: KNX Data Secure đang TBR (chưa phát hành). Thiết bị cần nguồn ngoài 12...30 VDC hoặc DC barrel 12 VDC 1 A, hộp không kèm nguồn và cáp mạng.

So Sánh 1Home IoT Gateway Với Server KNX Pro

Hai thiết bị cùng phần cứng và cùng giới hạn Matter sang KNX 100 thiết bị. Khác biệt nằm ở những gì Server KNX Pro có thêm.

Ba SKU 1Home chia theo hướng dữ liệu: IoT Gateway đưa Matter vào KNX, Voice & Visu đưa KNX ra app và giọng nói, Server KNX Pro làm cả hai chiều (cần tạo bài). Dự án cần cả hai chiều thì một Server KNX Pro gọn hơn hai thiết bị riêng. Về chiều KNX sang Matter, xem KNX Matter bridge là gì.

Chọn 1Home IoT Gateway Khi Nào

Chọn 1Home IoT Gateway khi:

• Nhà KNX cần thêm thiết bị ở chỗ không đi được dây bus: đèn, ổ cắm, cảm biến, nút nhấn Matter không dây.
• Cần loại thiết bị mà KNX ít có hoặc đắt: khóa cửa NUKI, đèn màu Hue, cảm biến Aqara.
• Muốn điều khiển thiết bị Matter bằng nút nhấn, touch panel KNX có sẵn, giữ nguyên quy trình ETS.
• Cần điều khiển loa Sonos từ nút nhấn KNX.
• Logic trộn KNX và Matter dưới 30 automation.

Không nên chọn khi:

• Chủ nhà cần điều khiển KNX bằng Apple Home, Google Home hoặc giọng nói. Khi đó xem Voice & Visu hoặc Server KNX Pro.
• Cần trên 30 automation. Khi đó xem Server KNX Pro.
• Cần Remote ETS, ETS auto-detection hoặc KNX Monitor cho bảo trì. Khi đó xem System Manager hoặc Server KNX Pro.
• Cần tích hợp Loxone hoặc Crestron Home.
