Protopixel Brain XP Khi Một Dự Án Cần DALI-2, DMX Và Pixel Cùng Lúc
Khách sạn 5 sao cần đèn phòng DALI-2 điều chỉnh nhiệt độ màu, lobby có LED strip pixel đổi màu theo nhạc, ngoại thất có washer DMX chạy show đêm. Ba hệ thống, ba giao thức, thường là ba controller riêng biệt với ba phần mềm khác nhau.
Protopixel Brain XP giải quyết điều này bằng một controller duy nhất ở trung tâm, mở rộng theo từng giao thức qua module Gates. Một phần mềm, một cloud dashboard, một API duy nhất để tích hợp với BMS.
Brain XP là sản phẩm của ProtoPixel SL (Barcelona, Tây Ban Nha) - hãng chuyên về architectural lighting orchestration với các dự án thực tế tại bệnh viện, trung tâm thương mại và tòa nhà cao tầng châu Âu. KNXStore phân phối và triển khai trọn gói tại Việt Nam.

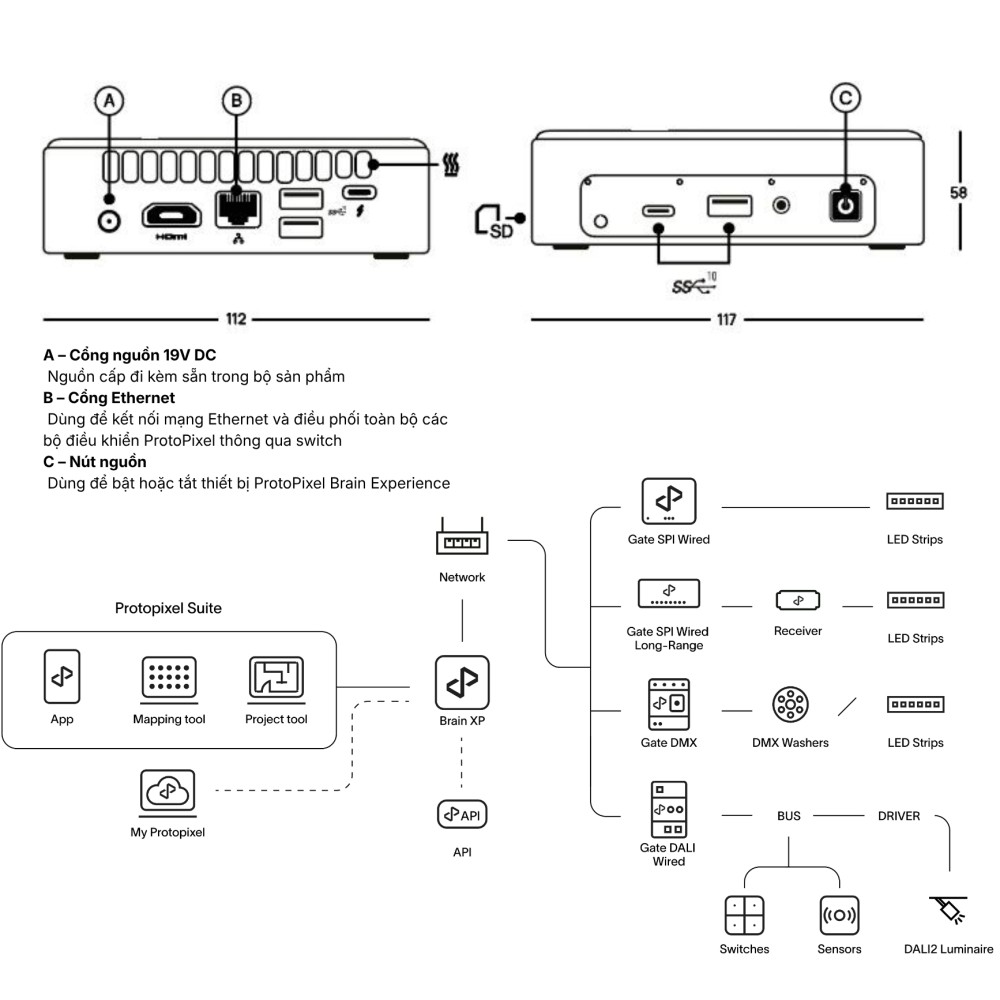

Kiến Trúc Hệ Thống Brain XP + Gates
Brain XP hoạt động theo mô hình hub-and-spoke: Brain XP là trung tâm xử lý, kết nối mạng Ethernet. Từ đó mở rộng ra các giao thức khác nhau thông qua Gates chuyên biệt:
Thêm Gate = thêm universe. Thêm 1 Gate DALI Wired = thêm 1 DALI bus với 64 thiết bị mới. Brain XP hỗ trợ đến 50 Gate DALI Wired trên một hệ thống.
Gate DALI Wired DALI-2 Đầy Đủ Trên Từng Tuyến
Gate DALI Wired là expansion module đưa DALI-2 chuẩn IEC 62386 vào hệ thống Protopixel. Mỗi Gate là 1 DALI bus độc lập, tích hợp PSU 240mA.
Trên DALI bus này, Brain XP điều khiển toàn bộ thiết bị DALI-2 chuẩn:
| Loại thiết bị | DALI-2 Part | Ví dụ |
|---|---|---|
| LED driver CCT | DT8, Part 209 | Driver tunable white |
| LED driver RGB | DT8, Part 209 | Driver RGBW |
| Relay switch | DT7, Part 208 | SR-2701S-DT7, DX010 |
| Push button | Part 301 | SR-2422NK-DA2, SP3118 |
| PIR sensor | Part 303 | Cảm biến hiện diện |
| Lux sensor | Part 304 | Cảm biến ánh sáng |
Toàn bộ scene, group, schedule, dimming curve lập trình qua Protopixel Project Tool. Không cần DALI-Cockpit riêng, không cần ETS.
Gate DMX Và Gate SPI Mở Rộng Ra Ngoài DALI
Không phải thiết bị nào cũng có DALI. Washer RGB ngoại thất, LED strip pixel facade, và nhiều thiết bị entertainment dùng DMX512 hoặc SPI. Brain XP xử lý cả 3 giao thức đồng thời:
Gate DMX: 1 universe DMX512 (512 channel). Điều khiển washer RGB, moving head, LED strip DMX. Chạy cùng timeline với DALI-2 bên trong, không cần timecode riêng.
Gate SPI Wired: Pixel LED addressable (WS2812, SK6812, APA102...). Tối đa 2400 pixel RGB hoặc 1800 pixel RGBW per Gate. Pixel mapping qua Protopixel Mapping Tool.
Gate SPI Wired Long-Range: Dành cho khoảng cách xa qua Receiver module. Phù hợp facade tòa nhà nhiều tầng, dải LED theo chiều dài lớn.
Protopixel Suite Một Hệ Phần Mềm Duy Nhất
Brain XP đi kèm Protopixel Suite gồm 3 tool tích hợp:
Protopixel Project Tool: Cấu hình hệ thống - thêm Gate, assign thiết bị, lập trình scene, group, schedule. Tương đương ETS của KNX hay Helvar Designer nhưng cho hệ thống đa giao thức.
Protopixel Mapping Tool: Pixel mapping - đặt từng điểm LED trên bản vẽ không gian, assign content (video, animation, dynamic effect). Kỹ sư upload layout, kéo thả pixel, preview real-time.
Protopixel App (iOS/Android): End-user control. Chọn scene, chỉnh độ sáng, bật tắt zone. Simple enough cho khách khách sạn, staff retail.
My Protopixel (Cloud): Remote management - xem trạng thái hệ thống từ xa, OTA firmware update cho Brain XP và toàn bộ Gates, access log sự cố. KNXStore dùng đây để hỗ trợ sau lắp đặt mà không cần đến công trình.
REST API Tích Hợp Vào BMS Và Hệ Thống Hiện Có
Brain XP có REST API đầy đủ cho phép hệ thống bên ngoài ra lệnh:
- BMS (Building Management System) trigger scene theo lịch toà nhà
- KNX gateway gọi API khi nhận lệnh từ KNX TP bus
- MQTT broker publish lệnh lên Brain XP
- AV system trigger scene "Show bắt đầu" đồng bộ với DMX và pixel
API giải quyết bài toán phổ biến nhất: tòa nhà đang chạy KNX, muốn thêm DALI-2 + pixel nhưng không muốn bỏ toàn bộ hệ KNX hiện có. Brain XP nhận lệnh từ KNX qua gateway HTTP, xử lý và phát ra DALI-2, DMX, SPI.
Dự Án Thực Tế Từ Bệnh Viện Đến Facade Tòa Nhà
Protopixel đã triển khai trên nhiều công trình châu Âu:
- Hospital Sant Joan de Deu (Barcelona): Facade với DALI-2 internal + dynamic RGB mapping
- Lanzarote Open Mall: Grid LED ngoại thất, DMX controlled
- Torre Glories (Barcelona): Facade LED pixel mapping quy mô lớn
- Acid House Barcelona: Studio sáng tạo, interactive installation
Các dự án này dùng Brain XP như controller duy nhất thay vì nhiều hệ thống độc lập.
Nên chọn khi:
- Dự án cần ít nhất 2 trong 3 giao thức: DALI-2, DMX, SPI pixel
- Facade tòa nhà cần pixel mapping + DALI-2 nội thất cùng 1 hệ thống
- Khách sạn cần DALI-2 room control + DMX/pixel decorative + 1 app cho staff
- Hệ thống hiện tại dùng KNX hoặc BMS và cần thêm DALI/pixel qua API
- Muốn cloud management, remote monitoring, OTA update
- Cần scale lên nhiều DALI universe (>1 bus, >64 thiết bị)
Không nên chọn khi:
- Dự án chỉ cần DALI-2 thuần: Helvar 9XX, MAC131/134 hoặc SR-GW-EDA đơn giản và rẻ hơn
- Matter Smarthome nhà ở: Brain XP không hỗ trợ Matter
- Budget rất hạn chế: Brain XP là giải pháp premium, phù hợp dự án thương mại quy mô vừa đến lớn
- Không có mạng Ethernet tại công trình: Brain XP yêu cầu Ethernet để kết nối Gates và cloud
Kết Luận
Protopixel Brain XP là lựa chọn khi dự án vượt ra ngoài giới hạn của một giao thức duy nhất. DALI-2 cho nội thất, DMX cho spot và washer, SPI pixel cho facade và decorative, Casambi cho wireless - tất cả hội tụ về một controller, một phần mềm, một cloud. KNXStore phân phối và triển khai Protopixel Brain XP tại Việt Nam theo package trọn gói: từ thiết kế hệ thống, lập trình, pixel mapping đến hỗ trợ sau bàn giao. Liên hệ để được tư vấn phù hợp với quy mô và ngân sách dự án.
