Helvar Application Controller Dòng 9XX Bộ Điều Khiển Chiếu Sáng DALI-2 Cho Công Trình Thương Mại
Hệ thống chiếu sáng DALI-2 thông minh cần một thứ để hoạt động có ý nghĩa: bộ điều khiển xử lý logic. Sensor phát hiện người, nhưng ai ra lệnh cho đèn dim lên? Driver nhận lệnh, nhưng ai quyết định scene nào chạy lúc 8 giờ sáng? Đó là vai trò của Helvar Application Controller dòng 9XX, bộ não của hệ thống chiếu sáng DALI-2 trong công trình thương mại.
Dòng 9XX gồm 4 mã: 905, 910, 920 và 950. Cả 4 đều là DALI-2 Application Controller, lắp DIN rail trong tủ điện, kết nối Ethernet, vận hành hoàn toàn cục bộ mà không cần PC hay server trung tâm trong vận hành hàng ngày. Khác biệt giữa các mã nằm ở số DALI subnet, dung lượng thiết bị và tính năng nâng cao.
Helvar Application Controller làm gì trong hệ thống DALI-2?
Helvar Application Controller là DALI-2 Application Controller, đóng vai trò master điều phối toàn bộ hệ thống chiếu sáng DALI-2. Thiết bị kết nối với DALI-2 driver, sensor, input device và thực thi các logic:
- Presence detection: nhận data từ cảm biến, tự động bật/dim/tắt đèn theo vùng có người
- Daylight harvesting: nhận mức ánh sáng từ sensor, tự động điều chỉnh đèn giữ mức lux mục tiêu
- Scene control: lưu và gọi các scene ánh sáng theo nhu cầu (họp, thuyết trình, thư giãn)
- Schedule: lịch bật tắt và scene theo thời gian trong ngày, tuần
- Energy monitoring: ghi nhận tiêu thụ điện theo vùng (trên 950 và một số cấu hình)
Dữ liệu và cấu hình lưu trong thiết bị, không phụ thuộc vào kết nối mạng hay server bên ngoài. Đây là kiến trúc distributed, không có single point of failure trên mạng.
4 mã trong dòng 9XX
| Mã | Tên đầy đủ | DALI Subnet | Max thiết bị | DALI-2 Controls | Giao thức thêm |
|---|---|---|---|---|---|
| 905 | Helvar 905 Application Controller | 1 | 64 | Không | Không |
| 910 | Helvar 910 Application Controller | 2 | 128 | Không | Không |
| 920 | Helvar 920 Application Controller | 2 | 128 | Không | SDIM, DMX |
| 950 | Helvar 950 Application Controller | 4 | 512 | Có | Không |

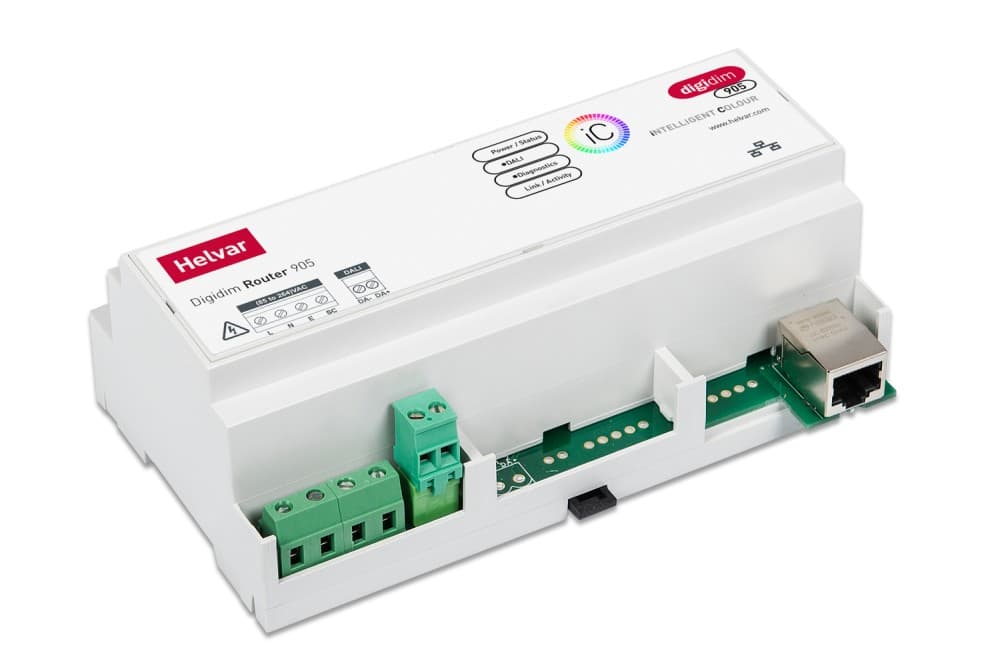

- 905 là mã nhỏ nhất, 1 DALI subnet, tối đa 64 thiết bị. Phù hợp cho một tầng hoặc một khu vực chiếu sáng đơn giản. Hỗ trợ PoE (Power over Ethernet): có thể cấp nguồn qua mạng Ethernet mà không cần nguồn AC riêng cho controller.

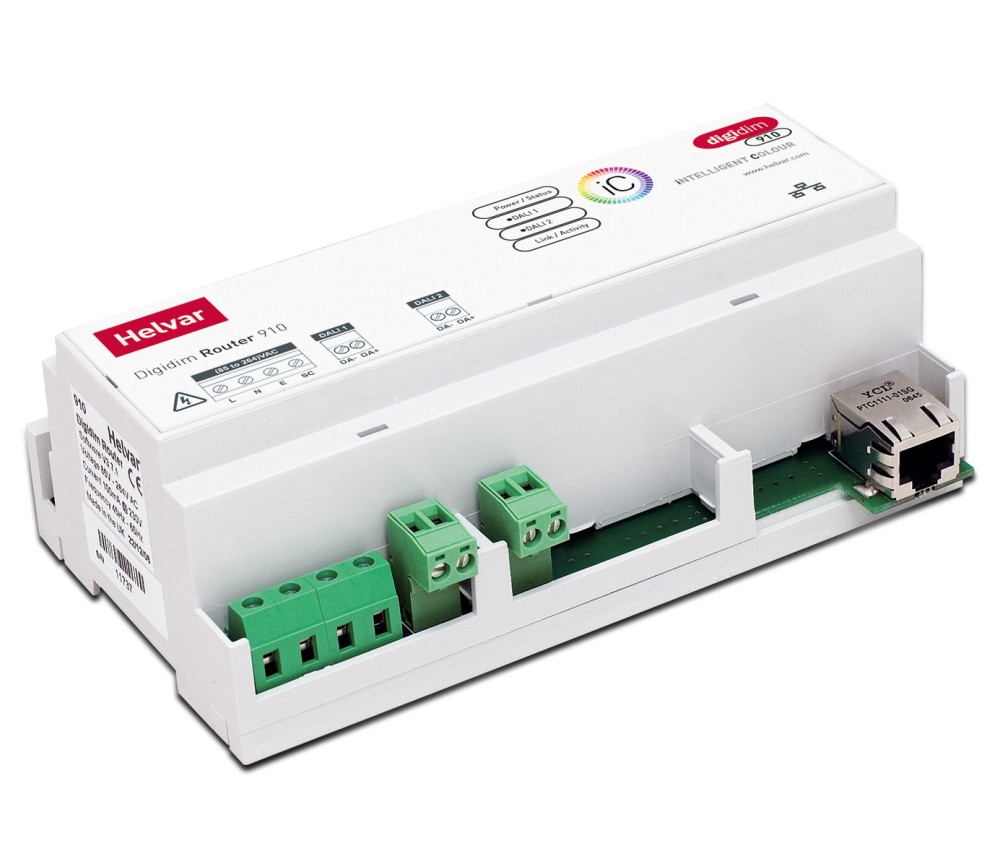

- 910 có 2 DALI subnet, tối đa 128 thiết bị. Cùng kích thước với 905 (160x100x58mm, 9U DIN rail), nhưng không hỗ trợ PoE. Phù hợp khi cần tách 2 vùng chiếu sáng hoàn toàn độc lập trên 1 controller.

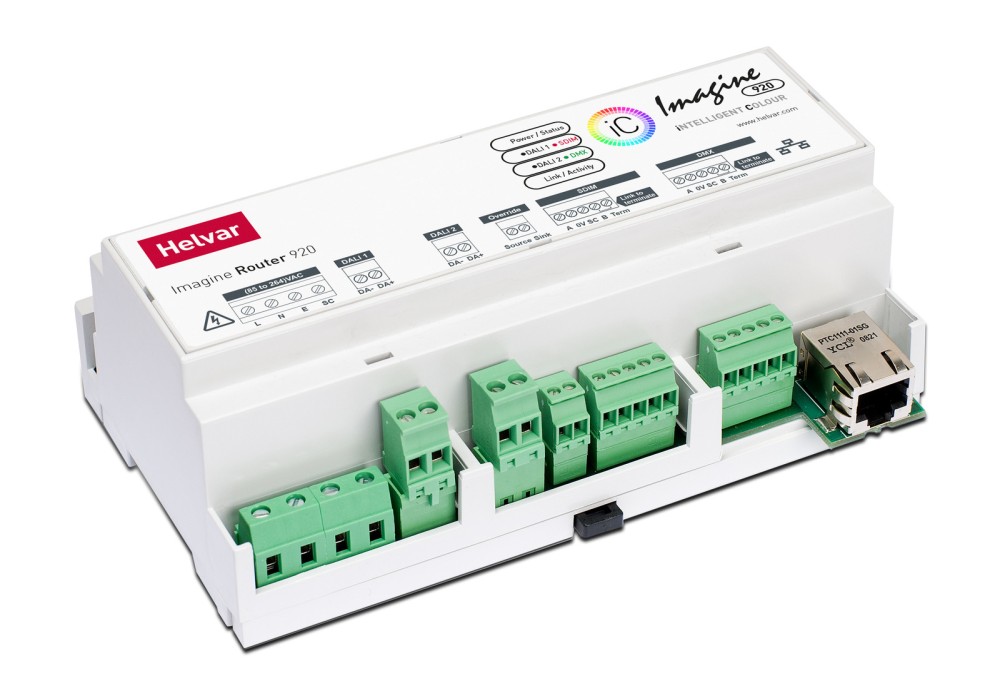

- 920 có 2 DALI subnet giống 910, nhưng bổ sung thêm SDIM (RS485, max 1km) và DMX interface. Phù hợp cho công trình cần mix giữa hệ thống DALI-2 chức năng và chiếu sáng kiến trúc hoặc sân khấu DMX.

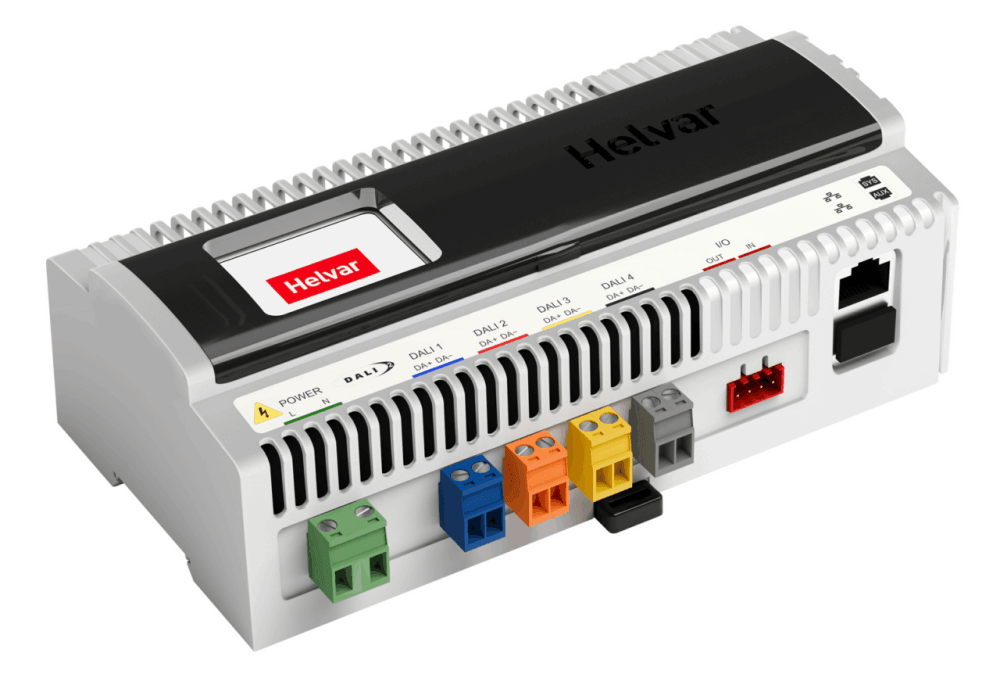

- 950 là mã flagship: 4 DALI subnet, tối đa 512 thiết bị, DALI-2 Multi Master, hỗ trợ đầy đủ DALI-2 Controls (Control Devices). Có built-in display màu 320x240px, tính năng LightOverTime (circadian rhythm control) và khả năng kết nối wireless qua Node Link 5611. Kích thước lớn hơn (177x99.5x58mm, 10U, 460g).

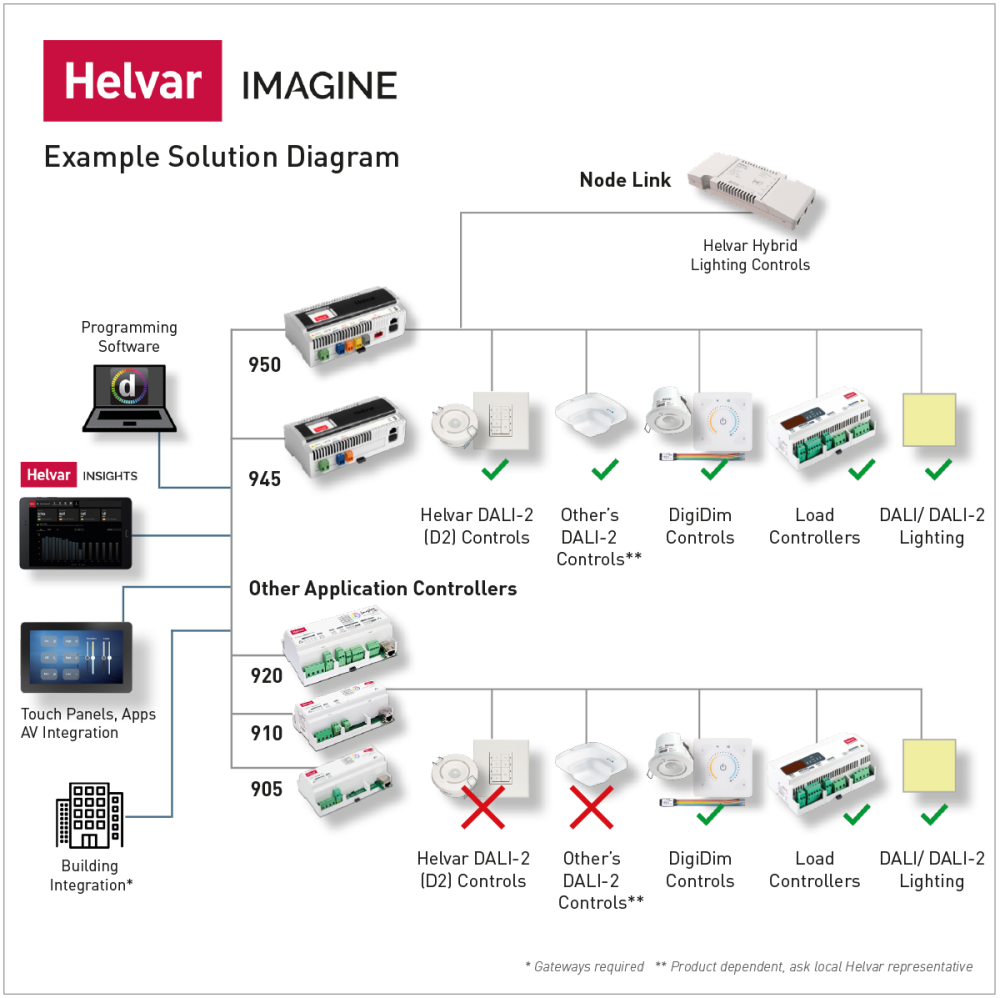

Điểm quan trọng về DALI-2 Controls: chỉ có 950 mới hỗ trợ DALI-2 Control Devices theo chuẩn (input devices Part 301-304). Cảm biến DALI-2 addressable như MRA-514, SR-DA9030A-PIR-BUS, công tắc xoay SR-2410R-DA2 không hoạt động được.
Tính năng chung cả 4 mã

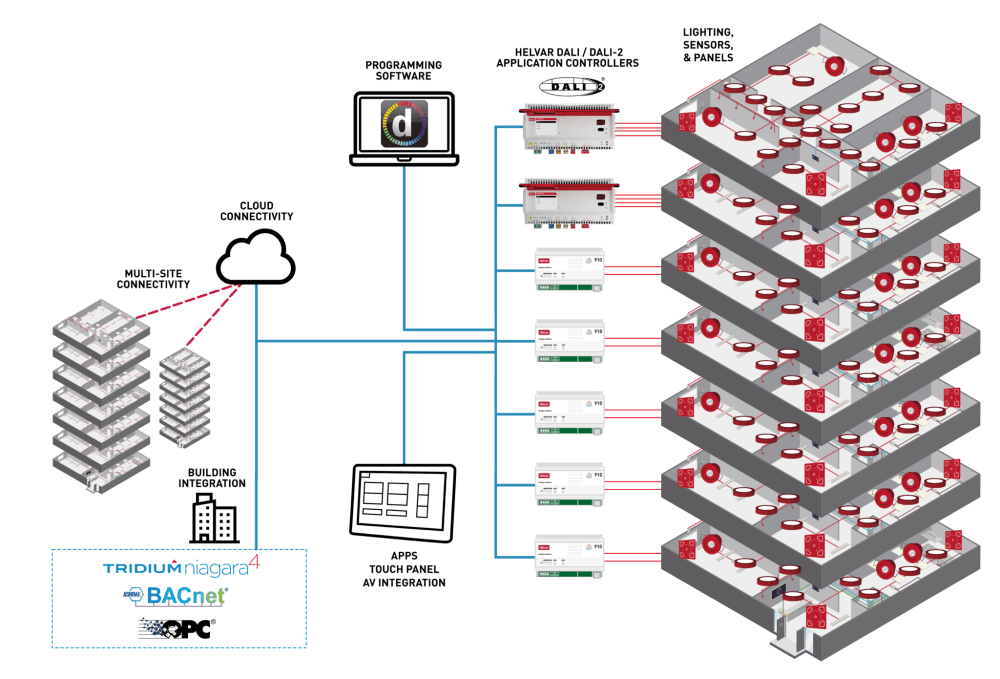

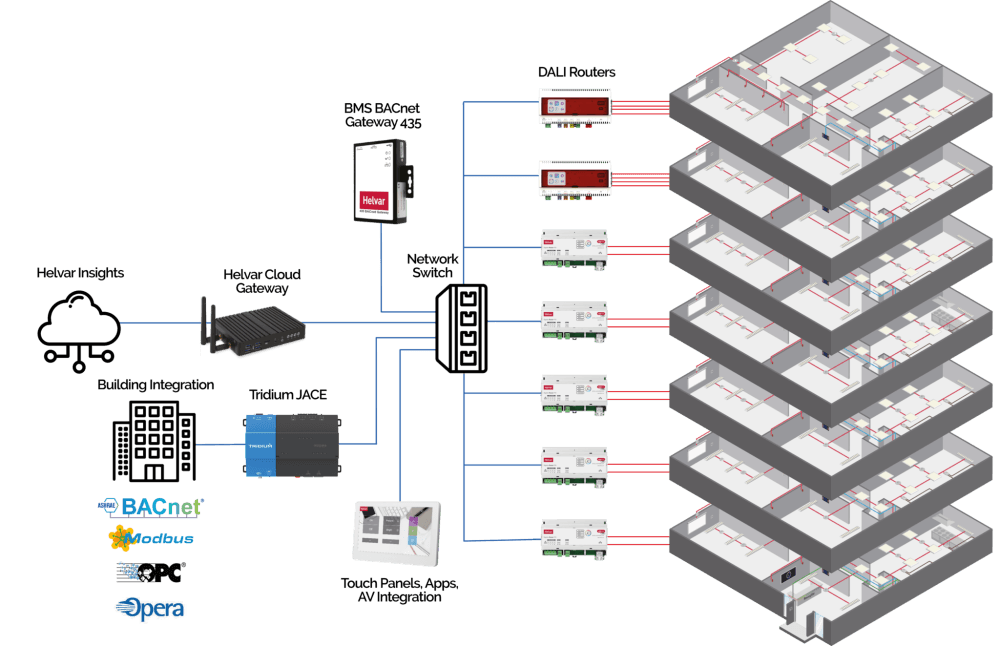

- Kết nối Ethernet 10/100Mb/s, RJ45, Cat 5E, max 100m, mạng hóa nhiều controller với nhau để tạo hệ thống lớn
- Lưu dữ liệu cục bộ trong thiết bị, không phụ thuộc PC hay server
- Real-time clock tích hợp, schedule chạy đúng giờ kể cả khi mạng gián đoạn
- Compatible với DALI và DALI-2 Lighting (Control Gear) và DigiDim Controls
- Vận hành không cần PC hàng ngày, PC chỉ cần khi cấu hình hoặc diagnostic
- Cấu hình qua Helvar Designer (phiên bản 5.7.0 trở lên cho 950)
- Monitoring qua Helvar Insights (cloud, tùy chọn)
- Lắp DIN rail 35mm tiêu chuẩn
Khi nào nên / không nên chọn dòng 9XX
Nên chọn Helvar Application Controller dòng 9XX khi:
- Dự án chiếu sáng thương mại (văn phòng, khách sạn, trường học, bệnh viện) cần DALI-2 controller có logic tập trung
- Cần presence detection + daylight harvesting + scene + schedule trong 1 thiết bị
- Muốn hệ thống vận hành hoàn toàn cục bộ, không phụ thuộc internet hay server
- Dự án lớn cần networking nhiều controller qua Ethernet
- Cần circadian lighting chuẩn WELL / Human Centric Lighting (chọn mã 950)
Không nên chọn khi:
- Hệ thống chỉ cần DALI Broadcast đơn giản không có logic tập trung: xem các giải pháp sensor DALI Broadcast đơn giản hơn
- Ngân sách không cho phép controller cao cấp: DALI Broadcast sensor (MRD-510, ON-MRD-734SZ) điều khiển trực tiếp driver mà không cần controller
- Dự án nhà ở đơn lẻ: dòng 9XX thiết kế cho công trình thương mại quy mô tối thiểu 1 tầng
Cách chọn mã phù hợp
Trả lời theo thứ tự:
- Cần DALI-2 Control Devices (sensor addressable Part 303/304, input device Part 301/302)? Chỉ có 950.
- Cần tích hợp DMX hoặc SDIM? Chỉ có 920.
- Bao nhiêu DALI subnet cần? 1 subnet = 905, 2 subnet = 910 hoặc 920, 4 subnet = 950.
- Tổng số thiết bị DALI? Dưới 64 = 905, 65-128 = 910, trên 128 = 950.
Kết luận
Helvar Application Controller dòng 9XX là lựa chọn khi dự án chiếu sáng DALI-2 cần logic điều khiển tập trung, vận hành cục bộ và khả năng scale. Bốn mã từ 905 đến 950 phục vụ dải rộng từ công trình vừa đến tòa nhà thương mại lớn.
Điểm mấu chốt khi chọn mã: nếu dự án cần cảm biến DALI-2 addressable (Part 303/304) hoặc input device DALI-2 (Part 301/302), bắt buộc phải dùng mã 950. Với hệ thống DALI Broadcast đơn giản hơn, các mã 905, 910, 920 là lựa chọn kinh tế và đủ tính năng. KNXStore phân phối Helvar Application Controller dòng 9XX tại Việt Nam, hỗ trợ tư vấn chọn mã và thiết kế hệ thống theo sơ đồ mặt bằng.
