UIT IOT MAC1XX Bộ Điều Khiển Chiếu Sáng DALI-2 Multi-Master Compact Cho Công Trình Thương Mại
Không phải dự án nào cũng cần controller kích thước đầy đủ chạy nguồn AC 230V. Với các dự án vừa và nhỏ, văn phòng 1-2 tầng, hay hệ thống chiếu sáng tích hợp vào tủ điện 24VDC sẵn có, UIT IOT MAC1XX là lựa chọn đáng cân nhắc: DALI-2 Multi-Master Application Controller, compact 108x88x65mm, chạy nguồn DC 22-26V, tích hợp sẵn DALI bus power supply cho từng Kênh.
MAC1XX là dòng bộ điều khiển chiếu sáng DALI-2 của hãng 你我物联 (UIT IOT, Trung Quốc), gồm 3 mã theo số Kênh DALI: MAC131 (1 Kênh), MAC132 (2 Kênh) và MAC134 (4 Kênh). Cả 3 tuân thủ IEC62386-103 DALI-2 Multi-Master, hỗ trợ đầy đủ DALI-2 Control Gear và Control Devices.
MAC1XX làm gì trong hệ thống DALI-2?
MAC1XX là DALI-2 Application Controller Multi-Master, đóng vai trò bộ não điều phối toàn bộ hệ thống chiếu sáng DALI-2. Thiết bị:
- Nhận data từ DALI-2 sensor và input device (presence, ánh sáng, nút bấm)
- Áp dụng logic zone, scene, schedule đã lập trình
- Gửi lệnh đến DALI-2 driver, dimmer, relay
- Kết nối nhiều MAC1XX với nhau qua Ethernet TCP/IP để quản lý cả tòa nhà hoặc khu campus
- Giao tiếp với hệ thống HVAC (điều hòa, sàn sưởi) qua RS485 Modbus
Điểm đặc biệt: MAC1XX hỗ trợ zone xuyên Kênh DALI. Một zone có thể gộp thiết bị từ nhiều Kênh DALI khác nhau, nhóm logic không giới hạn và có thể span qua các Kênh. Đây là tính năng thực tế giúp thiết kế zone theo layout công trình thay vì bị giới hạn bởi số Kênh DALI vật lý.
3 mã trong dòng MAC1XX
| Mã | Ngõ ra DALI | Zone | RS485 | Nguồn DALI BUS | Phù hợp |
|---|---|---|---|---|---|

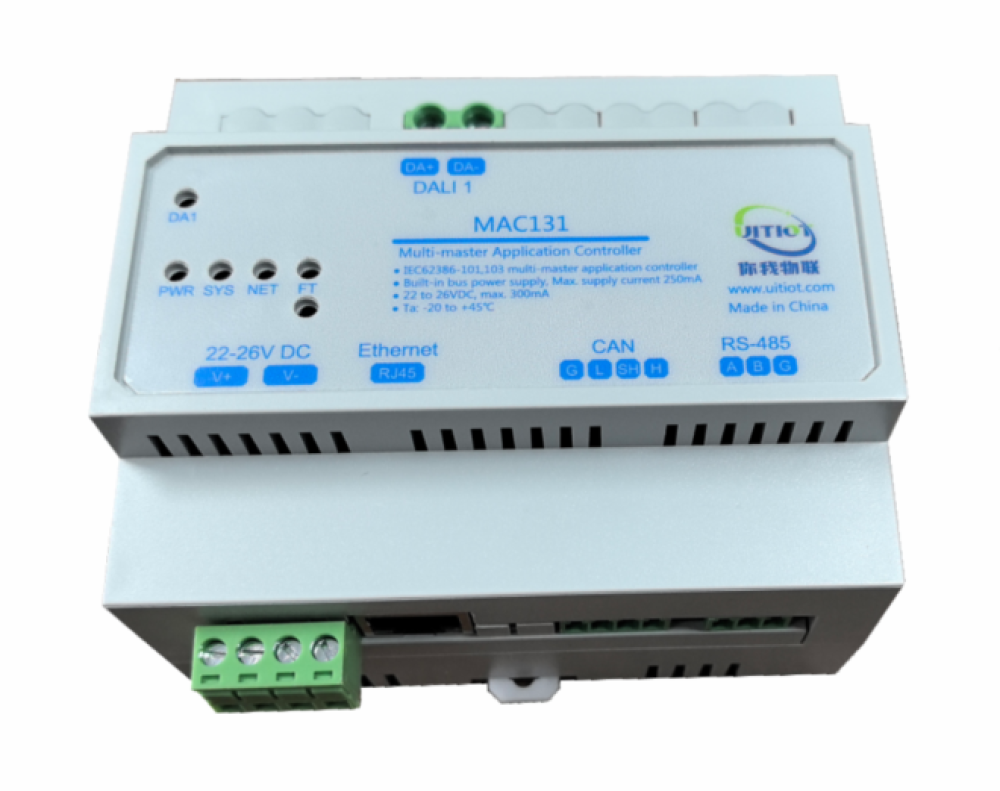

| MAC131 | 1 | 16 | 1 cổng | 500mA | Văn phòng 1 tầng, khu vực nhỏ |
| MAC132 | 2 | 32 | 1 cổng | 500mA | Văn phòng 2 tầng, công trình vừa |

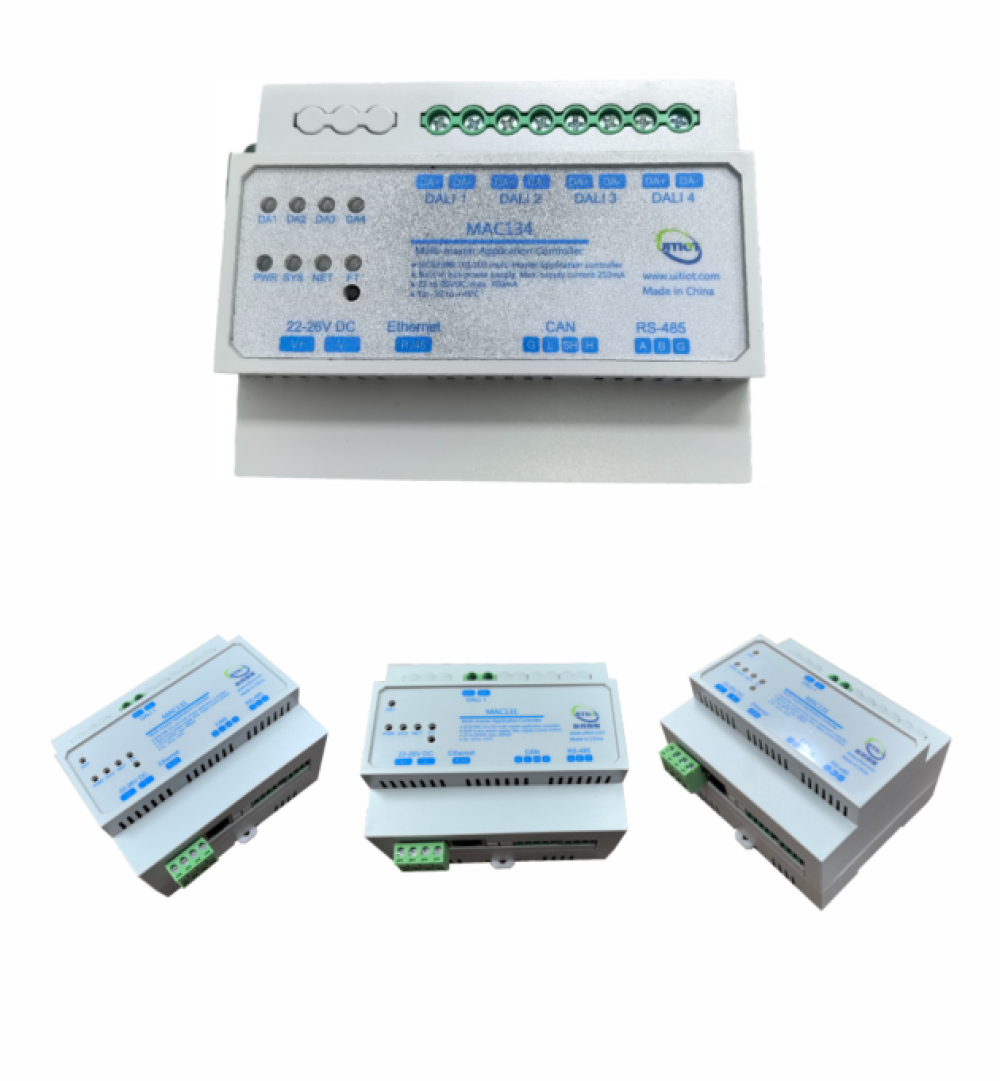

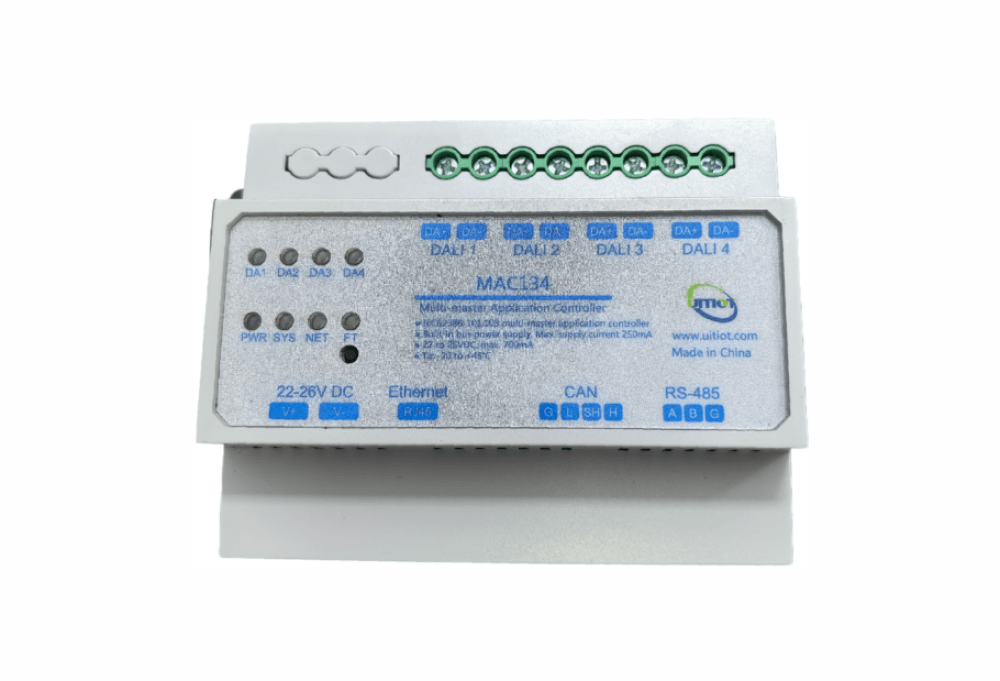

| MAC134 | 4 | 32 | 2 cổng | 700mA | Tòa nhà thương mại, nhiều zone HVAC |
Cả 3 mã dùng chung nguồn cấp 22-26VDC và kích thước 108x88x65mm. Khác nhau chỉ ở số Kênh DALI, số zone và số cổng RS485.
Tính năng nổi bật
DALI-2 Multi-Master và xuyên Kênh:
MAC1XX là Multi-Master theo IEC62386-103, tương thích cả DALI-1 và DALI-2 Control Gear lẫn Control Devices. Hỗ trợ DT8-Tc (CCT) và DT8-RGBW. Quan trọng: zone có thể gộp thiết bị từ nhiều Kênh DALI, không bị chia cắt cứng theo bus.
DALI bus power tích hợp:
Mỗi Kênh DALI có sẵn 250mA bus power tích hợp, có thể tắt qua nút cứng nếu dùng PSU ngoài. Không cần thêm DALI PSU riêng trong hầu hết ứng dụng.
Scene và schedule phong phú:
Mỗi zone có 16 physical scene (lưu vào DALI device) và 32 logical scene. Schedule hỗ trợ lịch ngày và tuần, lưu hoàn toàn trong controller, vận hành cục bộ không cần kết nối internet.
Mở rộng HVAC qua RS485:
MAC1XX mở rộng DALI-2 protocol để hỗ trợ cảm biến nhiệt độ và độ ẩm, kết nối gateway điều hòa và sàn sưởi qua RS485 Modbus. Đây là tính năng ít gặp trong controller DALI-2 thông thường, phù hợp cho dự án tích hợp BMS đơn giản.
Cluster qua Ethernet:
Nhiều MAC1XX kết nối qua Ethernet TCP/IP để quản lý chiếu sáng toàn tòa nhà hoặc khu campus. Kết hợp với PAC314 Application Controller (HMI/gateway của UIT IOT) để mở rộng thêm.
MAC1XX so với Helvar Application Controller 9XX
| Tiêu chí | UIT MAC1XX | Helvar 9XX |
|---|---|---|
| Nguồn cấp | 22-26VDC (cần PSU DC ngoài) | 100-240VAC |
| Ngõ ra DALI tối đa | 4 (MAC134) | 4 (950) |
| DALI-2 Controls | Có (cả 3 mã) | Chỉ có mã 950 |
| Kích thước | 108x88x65mm | 160-177x100x58mm |
| Zone/khu vực | 16-32 zone | Không giới hạn theo zone |
| Zone xuyên Kênh | Có | Có (qua networking) |
| HVAC RS485 | Có (built-in) | Qua gateway ngoài |
| Circadian lighting | Không | Có (mã 950) |
| Display tích hợp | Không | Có (mã 950) |
| Phần mềm | UIT IOT software | Helvar Designer |
| Xuất xứ | Trung Quốc | Phần Lan |
MAC1XX phù hợp khi dự án đã có tủ điện 24VDC, cần controller compact và không yêu cầu tính năng circadian lighting cao cấp. Helvar 9XX phù hợp khi cần nguồn AC trực tiếp, phần mềm cấu hình chuyên nghiệp và tích hợp tòa nhà phức tạp hơn.

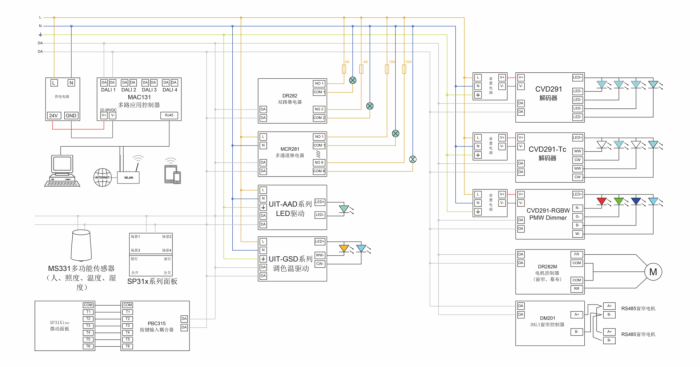

Hệ sinh thái UIT IOT
MAC1XX hoạt động tốt nhất với toàn bộ hệ sinh thái thiết bị UIT IOT:
| Thiết bị | Mô tả |
|---|---|
| MS331 | Cảm biến đa chức năng DALI-2 (PIR, ánh sáng, nhiệt độ, độ ẩm) |
| SP31x series | Panel điều khiển chiếu sáng |
| PBC315 | Button input coupler DALI-2 |
| DR282 | Relay 2 kênh DALI-2 |
| MCR281 | Relay đa kênh DALI-2 |
| UIT-AAD series | DALI-2 LED driver |
| UIT-GSD series | DALI-2 CCT driver |
| CVD291 | Decoder LED (đơn màu, CCT, RGBW) |
| DR282M | Motor controller (rèm, màn) DALI-2 |
| DM201 | DALI-2 Blind/Curtain Controller |
Tất cả thiết bị trong hệ sinh thái đều kết nối vào Kênh DALI-2 của MAC1XX.
Khi nào nên / không nên chọn MAC1XX
Nên chọn MAC1XX khi:
- Dự án đã có tủ điện 24VDC sẵn hoặc muốn tích hợp compact vào tủ điện DC
- Cần DALI-2 Multi-Master Application Controller với giá cạnh tranh
- Dự án vừa (văn phòng 1-4 tầng, khách sạn nhỏ) không cần circadian lighting
- Muốn tích hợp HVAC đơn giản qua RS485 cùng một controller
- Hệ thống dùng toàn thiết bị UIT IOT để tối ưu tích hợp
Không nên chọn khi:
- Dự án không có nguồn DC 24V sẵn, chỉ có AC 230V trực tiếp (chọn Helvar 9XX)
- Yêu cầu circadian lighting / LightOverTime chuẩn WELL (chọn Helvar 950)
- Dự án cần hơn 32 zone hoặc nhiều hơn 4 Kênh DALI từ 1 controller
- IP tĩnh là yêu cầu bắt buộc của mạng (MAC1XX chỉ hỗ trợ DHCP)
Kết luận
UIT IOT MAC1XX là lựa chọn thực tế cho dự án DALI-2 cần DALI-2 Application Controller compact, nguồn DC 24V, giá cạnh tranh. Điểm mạnh: tất cả 3 mã đều là DALI-2 Multi-Master, hỗ trợ Control Devices đầy đủ, tích hợp HVAC RS485 built-in, và zone xuyên Kênh linh hoạt.
Điểm cần lưu ý trước khi spec: chỉ hỗ trợ DHCP (không có IP tĩnh), cần PSU DC 24V ngoài, không có circadian lighting. Nếu dự án yêu cầu những tính năng này, Helvar 9XX (đặc biệt mã 950) phù hợp hơn.
KNXStore phân phối UIT IOT MAC1XX tại Việt Nam cùng toàn bộ hệ sinh thái thiết bị UIT IOT. Liên hệ để tư vấn chọn mã và thiết kế hệ thống.
