Điều hòa trung tâm chạy một mức nhiệt cho cả tầng là bài toán quen thuộc ở nhà phố và biệt thự: phòng ngủ master cần lạnh sâu ban đêm, phòng khách chỉ cần mát nhẹ ban ngày, phòng trẻ em lại cần ổn định nhiệt hơn dao động. Với hệ VRV/VRF, cách xử lý đúng là zone control ở cấp phòng bằng thermostat KNX, kết hợp gateway KAC00X để đưa lệnh điều khiển vào từng dàn lạnh riêng biệt. Bài viết này nói về cách thiết kế zone thực tế, không chỉ liệt kê thiết bị.
Vì sao cần điều khiển nhiệt độ riêng biệt cho từng phòng
Hệ VRV/VRF vốn đã cho phép mỗi dàn lạnh chạy độc lập ở mức phần cứng, nhưng nếu không có lớp điều khiển KNX phía trên, người dùng chỉ thao tác được qua remote riêng của từng dàn lạnh, không đồng bộ được với scene ánh sáng, rèm, hay lịch vận hành chung của căn nhà. Gắn thermostat KNX vào từng phòng giải quyết đúng vấn đề này: mỗi phòng có điểm đặt nhiệt độ riêng, nhưng vẫn nằm trong cùng một hệ điều khiển với công tắc đèn và rèm cửa.
Về mặt vận hành, zone control đúng cách giúp tránh tình trạng dàn lạnh chạy full công suất ở phòng không có người trong khi phòng đang dùng lại thiếu lạnh, đây là nguyên nhân phổ biến khiến hóa đơn điện cao hơn mức cần thiết dù điều hòa vẫn đang "hoạt động bình thường".
Thermostat KNX: thiết bị đọc nhiệt độ và ra lệnh cho từng phòng
Thermostat KNX là điểm giao tiếp trực tiếp giữa người dùng và hệ thống ở cấp phòng: đọc nhiệt độ môi trường qua cảm biến tích hợp, gửi lệnh bật/tắt, chọn mode, chỉnh setpoint dưới dạng telegram KNX chuẩn lên bus, và nhận phản hồi trạng thái để hiển thị lại trên mặt thiết bị.

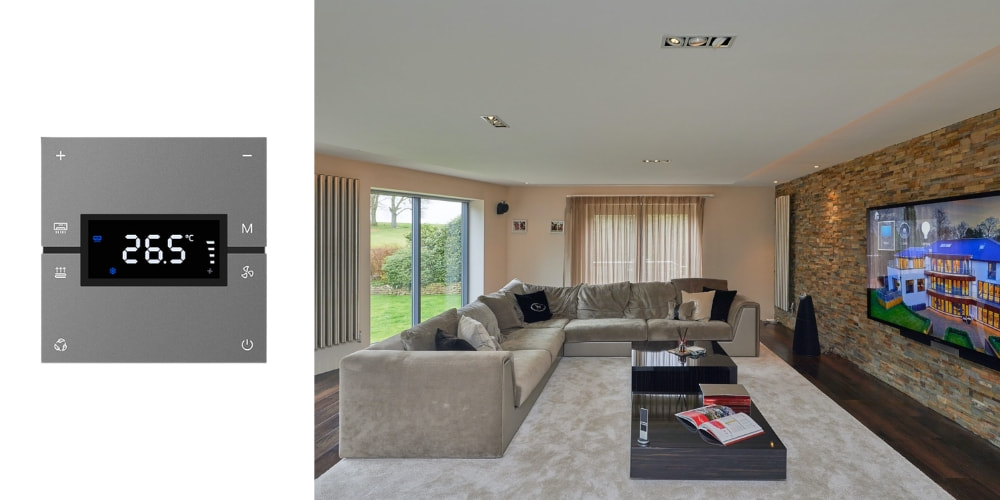

Bảng điều khiển thermostat Kanonbus KTEX8W-M
KTEX8W-M là panel 3-trong-1 của Kanonbus, điều khiển đồng thời máy lạnh, sàn nhiệt và hệ thống thông gió trên cùng một mặt bảng 86mm lắp âm tường. Thiết bị có 8 nút bấm, màn hình LCD hiển thị nhiệt độ, mode, tốc độ quạt, và khi có sensor kết nối vào KNX còn hiển thị thêm nhiệt độ ngoài trời, điểm sương, độ ẩm, CO2, PM2.5, TVOC ngay trên panel.
Về điện, KTEX8W-M cần cả nguồn bus KNX 30V DC (dòng tiêu thụ tối đa 10mA) và nguồn phụ DC 24V riêng, thiếu một trong hai thiết bị không hoạt động đủ chức năng. Lập trình qua ETS3/4/5 ở S mode, kích hoạt chế độ programming bằng cách nhấn giữ đồng thời hai nút cụ thể trong 3 giây, không cần tháo thiết bị ra khỏi tường. Có 4 màu tiêu chuẩn (Frost White, Carbon Black, Cloud Grey, Champagne Gold) và nhận màu tùy chỉnh theo yêu cầu dự án, cùng form factor với công tắc M Series (KTE4TS-M, KTE8TS-M) để lắp đồng bộ trên một bảng điện.
Các dòng thermostat KNX khác theo phong cách thiết kế
Ngoài Kanonbus, catalog KNX còn có các dòng thermostat từ Moorgen, Legrand, Bticino với thiết kế mặt kính hoặc mặt kim loại khác nhau, phù hợp khi công trình cần đồng bộ ngoại hình với công tắc và ổ cắm cùng dòng sản phẩm:
Không nên chọn thermostat chỉ dựa trên thiết kế đẹp. Cần đối chiếu trước xem group address và datapoint type của thermostat có tương thích với logic điều khiển đã lập trong ETS của toàn nhà không, nhất là khi trộn thermostat nhiều hãng trong cùng một dự án.

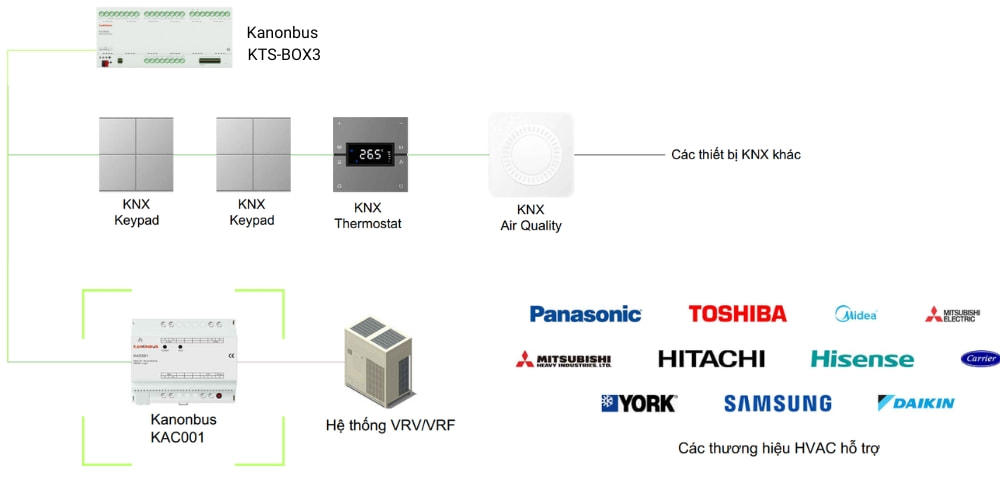

Gateway KAC00X: cầu nối giữa thermostat KNX và dàn lạnh VRV/VRF
Thermostat KNX chỉ đọc và hiển thị nhiệt độ ở cấp phòng, bản thân nó không nói được ngôn ngữ điều khiển riêng của hãng máy lạnh (Daikin, Mitsubishi, Toshiba...). Gateway KAC00X đứng giữa hai bên: nhận lệnh từ KNX bus, dịch sang giao thức điều khiển của dàn lạnh, đồng thời đọc ngược trạng thái vận hành thực tế (đang chạy, lỗi, nhiệt độ dàn lạnh báo về) để phản hồi lại lên hệ KNX.
Communication object: dữ liệu gì chạy giữa thermostat và gateway
Trên bus KNX, thermostat và KAC00X trao đổi qua các datapoint type (DPT) chuẩn, không phải giao thức riêng của hãng máy lạnh. Theo bảng communication object của KAC008 (đại diện chung cho cả dòng KAC00X), các nhóm dữ liệu chính gồm: lệnh bật/tắt (DPT 1.001, ghi/đọc), chọn mode Cool/Heat/Fan/Dry/Auto (DPT 20.105, ghi/đọc), setpoint nhiệt độ (DPT 9.001, ghi/đọc), tốc độ quạt (DPT 5.001, ghi/đọc), nhiệt độ phòng phản hồi (DPT 9.001, chỉ đọc), cờ lỗi (DPT 1.001, chỉ đọc) và cảnh báo filter (DPT 1.001, chỉ đọc).
Hiểu đúng chiều ghi/đọc của từng object quan trọng khi lập trình logic ETS: setpoint và mode là lệnh ghi từ thermostat xuống gateway, còn nhiệt độ phòng phản hồi và cờ lỗi là dữ liệu đọc từ gateway lên để hiển thị lại trên thermostat hoặc dùng cho cảnh báo trong scene. Gán sai chiều group address ở bước này là lỗi thường gặp khi mới triển khai: thermostat hiển thị nhiệt độ đứng yên không đổi, hoặc không nhận được cờ lỗi dù dàn lạnh đang báo fault thật trên remote gốc của hãng.
Bốn phiên bản KAC00X: chỉ KAC-001 không có cổng KNX
KAC00X có bốn phiên bản, không phải ba như nhiều tài liệu marketing rút gọn hay nhắc tới. Điểm phân biệt cốt lõi là cổng kết nối, không chỉ số kênh:
| Phiên bản | Cổng KNX TP | Cổng khác | Đưa vào KNX qua IP Router | BACnet/IP Server | App/Voice/Remote/Timer |
|---|---|---|---|---|---|
| KAC-001 | Không có | 1x RS485 (Modbus RTU), RJ45 hỗ trợ KNX IP Interface | Có, qua RJ45 | Không | Không |
| KAC-002 | Có | Không | Có (tích hợp) | Không | Không |
| KAC-005 | Có | Không | Có (tích hợp) | Có (4095 điểm, firmware 20240920+) | Có |
| KAC-008 | Có | 1x RS485 + 1x RS232 | Có (tích hợp) | Có (4095 điểm) | Có |
KAC-001 không có cổng KNX TP vật lý để đấu trực tiếp vào bus dây, nhưng cổng RJ45 của nó hỗ trợ chức năng KNX IP Interface, cho phép đưa dữ liệu điều khiển/feedback vào mạng KNX qua đường IP (KNXnet/IP) thay vì qua group address trên bus TP truyền thống. Với dự án đã có backbone KNX IP hoặc router KNX IP sẵn trong tủ điện, KAC-001 vẫn đưa được điều hòa vào hệ KNX theo cách này, không nhất thiết phải nâng lên KAC-002. Datasheet gốc của KAC-001 tự mâu thuẫn ở điểm này (một bảng ghi "RJ45: web configuration + KNX IP Interface", bảng tính năng khác lại ghi "KNX IP Router function: Không"), nên với dự án SI cần chốt bằng văn bản, vẫn nên xác nhận lại với Kanontec trước khi cam kết với khách.
Nếu dự án dùng KNX TP truyền thống (đấu dây bus trực tiếp, không qua IP), cần chọn KAC-002 trở lên vì KAC-001 không có cổng TP vật lý:
Chọn giữa KAC-002, KAC-005, KAC-008 theo nhu cầu thực tế: KAC-002 nếu chỉ cần điều khiển qua KNX TP thuần túy. KAC-005 nếu cần thêm app điều khiển từ điện thoại, điều khiển giọng nói, hoặc cần đưa dữ liệu vào hệ BMS qua BACnet/IP. KAC-008 nếu dự án cần đồng thời cả KNX và Modbus RTU/RS232 cho hệ thống bên thứ ba.
Các hãng máy lạnh và bus được hỗ trợ
KAC00X hỗ trợ 11 hãng máy lạnh qua 2 loại bus, chia theo cổng vật lý trên gateway:
| Nhóm bus | Hãng | Cổng trên dàn lạnh | Phân cực |
|---|---|---|---|
| HBS (cổng U1/U2 trên KAC) | Daikin, Toshiba, Mitsubishi Electric, Hitachi, Hisense, York, Panasonic | F1/F2, U1/U2, TB3/TB7, hoặc 1/2 tùy hãng | Không |
| XYE (cổng X/Y trên KAC) | Samsung, Midea, Carrier, Mitsubishi Heavy Industries | X, Y | Có (cần đúng cực khi đấu) |
Số dàn lạnh (indoor unit) tối đa mỗi bus theo datasheet gốc: 64 với Daikin, Toshiba, Hisense, York, Panasonic, Samsung, Midea, Carrier; 48-50 với Hitachi và Mitsubishi Electric tùy phiên bản KAC (số liệu này có sai khác nhỏ giữa datasheet KAC-001 và KAC-005/008, xem ghi chú cuối bài); 48 với Mitsubishi Heavy Industries. Riêng Samsung và Midea/Carrier bắt buộc đấu đúng cực khi nối cổng X/Y, đấu sai cực gateway không nhận diện được dàn lạnh.
Với hãng ngoài danh sách 11 hãng trên (LG, Fujitsu, Gree...), cần liên hệ kỹ thuật Kanontec để xác nhận trước khi chốt cho dự án.
Khi nào không nên làm zone control cấp phòng
Với nhà có diện tích nhỏ, ít phòng, hoặc chủ nhà không có nhu cầu cá nhân hóa nhiệt độ theo phòng, đầu tư thermostat KNX riêng cho từng phòng cộng gateway KAC00X là chi phí không cần thiết. Trường hợp này, một bộ điều khiển trung tâm chung cho cả hệ VRV/VRF, kèm remote gốc của hãng máy lạnh, vẫn đáp ứng đủ nhu cầu sử dụng thực tế.
Zone control cấp phòng chỉ thực sự đáng đầu tư khi công trình có từ khoảng 4-5 phòng ngủ trở lên với thói quen sử dụng nhiệt độ khác biệt rõ giữa các thành viên, hoặc là dự án khách sạn/căn hộ dịch vụ cần mỗi phòng vận hành độc lập cho từng khách thuê.
Một ví dụ cụ thể: căn hộ studio hoặc nhà phố 2 phòng ngủ dùng chung 1-2 dàn lạnh, chủ nhà chủ yếu sinh hoạt buổi tối ở phòng ngủ chính, ban ngày ít khi ở nhà. Lắp thermostat KNX riêng cho phòng khách trong trường hợp này gần như không mang lại giá trị sử dụng thật, vì không có nhu cầu setpoint khác biệt rõ giữa các phòng. Ngược lại, với villa 4-5 phòng ngủ có phòng làm việc riêng, phòng cho người lớn tuổi cần nhiệt độ ổn định hơn, hoặc căn hộ dịch vụ cho khách thuê ngắn hạn, chi phí thermostat cộng gateway thường được thu hồi qua việc giảm khiếu nại của khách thuê về nhiệt độ phòng và giảm hao phí điện do làm lạnh phòng trống không có người.
Những điểm dễ sai khi triển khai thực tế
Không thiết lập dead-band giữa nóng và lạnh
Khi thermostat cho phép chuyển đổi tự động giữa mode nóng và lạnh mà không có khoảng đệm nhiệt độ (dead-band) đủ lớn, hệ có thể dao động liên tục giữa hai mode khi nhiệt độ phòng nằm gần điểm chuyển, gây hao mòn máy nén sớm hơn bình thường. Cần cấu hình dead-band tối thiểu vài độ C trong tham số ETS của thermostat, giá trị cụ thể cần Tùng xác nhận theo khuyến nghị từng dòng thiết bị.
Đặt cảm biến thermostat sai vị trí
Thermostat gắn gần cửa ra vào, gần cửa sổ hướng nắng, hoặc ngay dưới miệng gió lạnh sẽ đọc nhiệt độ sai lệch so với nhiệt độ trung bình cả phòng, khiến hệ điều khiển bật/tắt sai thời điểm. Vị trí lắp đặt tiêu chuẩn là trên tường trong, cách sàn khoảng 1.4-1.5m, tránh nguồn nhiệt cục bộ và tránh luồng gió trực tiếp từ dàn lạnh.
Tách rời logic nhiệt độ với scene ánh sáng và rèm cửa
Một lỗi thiết kế phổ biến là lập trình thermostat chỉ để điều khiển máy lạnh, tách biệt hoàn toàn khỏi logic scene chung của phòng. Kết quả là chủ nhà bấm nút "Đi ngủ" trên công tắc, đèn tắt và rèm kéo lại, nhưng máy lạnh vẫn giữ setpoint ban ngày, không chuyển sang mức tiết kiệm điện hoặc mức lạnh sâu hơn theo đúng thói quen buổi tối. Vì thermostat và công tắc cảnh cùng nằm trên một bus KNX, nên hoàn toàn có thể gán setpoint nhiệt độ là một phần của scene, ví dụ scene "Đi ngủ" gửi luôn lệnh setpoint 25°C kèm lệnh tắt đèn, thay vì để hai hệ vận hành độc lập.
Khi thiết kế logic ETS, nên liệt kê trước danh sách scene chính của từng phòng (đi ngủ, ra khỏi nhà, tiếp khách...) và với mỗi scene, xác định rõ có cần thay đổi setpoint hoặc mode của thermostat không, thay vì để phần này làm sau cùng như một bước bổ sung.
Kết Luận
Thiết kế zone control nhiệt độ đúng cách nằm ở việc chọn đúng số lượng và vị trí thermostat theo nhu cầu sử dụng thật, không phải gắn cho mọi phòng theo mặc định. Với dự án đang lên kế hoạch tích hợp VRV/VRF vào KNX, nên xác định trước số dàn lạnh và giao thức gốc của hãng máy lạnh để chọn đúng phiên bản gateway KAC00X ngay từ bước thiết kế. KNXStore hỗ trợ hoặc tư vấn các giải pháp về KNX cho VRV/VRF. Địa chỉ: Văn phòng số SAV5-01.02, Lầu 1, Tháp 5, The Sun Avenue, 28 Mai Chí Thọ, Phường Bình Trưng, TP.HCM Hotline: 0918.918.755 Email: sales@knxstore.vn
