Kanonbus KTS-BOX3 Trung Tâm Điều Khiển KNX Tích Hợp Relay, DALI, RS485 Và BACnet/IP

Một dự án khách sạn điển hình cần: relay cho key-card power và circuit breaker, DI để nhận tín hiệu panel switch, DALI cho hệ thống chiếu sáng, RS485 cho rèm cửa và điều hòa, KNX cho automation toàn tòa nhà, và BACnet/IP để kết nối với BMS. Thông thường, các chức năng này chia ra nhiều module riêng lẻ: relay module, DI/DO module, DALI gateway, HVAC gateway, KNX gateway mỗi cái chiếm không gian tủ điện, cần nguồn riêng, và phải lập trình kết nối giữa các module.

KTS-BOX3 gộp tất cả vào một module DIN rail duy nhất. Không phải giải pháp thỏa hiệp, đây là trung tâm điều khiển được thiết kế để thay thế toàn bộ bộ sưu tập module đó trong dự án quy mô phòng.

KTS-BOX3 Là Gì? All-In-One Control Center Cho Dự Án Quy Mô Phòng

KTS-BOX3 là Multifunctional Control Center của Kanonbus (Shanghai Kanontec), tích hợp KTS platform với đầy đủ các loại I/O vật lý và giao thức truyền thông trong một thiết bị lắp DIN rail chuẩn 35mm.

Kích thước 216mm x 92.5mm x 60mm. Nguồn 24V DC. IP20, nhiệt độ hoạt động 0 đến 70 độ C. Cấu hình qua web interface tại 192.168.1.232 bằng Firefox hoặc Chrome.

Điểm đáng chú ý: KTS-BOX3 hoạt động với default factory settings mà không cần lập trình thêm cho các chức năng cơ bản, trong khi vẫn cho phép custom programming đầy đủ khi dự án yêu cầu logic phức tạp.

Relay 10A x12: Điều Khiển Tải Nặng Trực Tiếp

12 kênh relay 10A là phần I/O quan trọng nhất trong KTS-BOX3 khi xét đến ứng dụng khách sạn và căn hộ. Tải nặng kết nối trực tiếp vào relay mà không cần thêm contactor hay relay phụ bên ngoài:

  • Key-card power system: cắt/cấp toàn bộ điện phòng khi khách nhận/trả thẻ
  • Circuit breaker (MCB): điều khiển đóng cắt từng mạch phụ qua motor-driven breaker
  • Socket/ổ cắm: điều khiển nhóm ổ cắm theo zone hoặc theo trạng thái phòng

Terminal L là common power supply cho toàn bộ relay output. Wiring relay đơn giản, đưa dây phase vào L, từng relay output đi đến load.

DI x12 Và DO x12 Thu Thập Tín Hiệu Và Điều Khiển Tải Nhẹ

12 kênh DI (Digital Input): nhận tín hiệu dry contact từ panel switch, nút bấm tường, hoặc trạng thái cửa/cửa sổ. Passive DC 5V/12V, G là common terminal. Dùng để đọc trạng thái nút bấm local panel trong phòng khách sạn hoặc đưa tín hiệu từ cảm biến vào logic KNX.

12 kênh DO (Digital Output): output 0/12V cho thiết bị passive hoặc tải thấp. Common cathode, G là common terminal. Dùng để điều khiển relay ngoài, LED status indicator, hoặc thiết bị yêu cầu tín hiệu digital logic.

Cả 24 kênh DI và DO hoạt động song song với relay và các giao thức khác, cho phép logic phức tạp như: khi panel switch trong phòng nhấn (DI), relay cấp điện đèn (relay output), đồng thời gửi trạng thái lên KNX và BACnet.

5 Cổng RS485 Độc Lập: Kết Nối Đồng Thời 5 Hệ Thống Serial

Đây là điểm khác biệt quan trọng nhất của KTS-BOX3 so với gateway thông thường. Thay vì một cổng RS485 dùng chung, KTS-BOX3 có 5 cổng RS485 hoàn toàn độc lập, mỗi cổng cấu hình giao thức riêng:

  • Cổng RS485 #1: rèm cửa motor (Modbus RTU)
  • Cổng RS485 #2: điều hòa trung tâm (Modbus RTU hoặc custom Zhengjue)
  • Cổng RS485 #3: sàn nhiệt (underfloor heating controller)
  • Cổng RS485 #4: hệ thống âm thanh nền (background music)
  • Cổng RS485 #5: thiết bị RS485 khác (sensor, meter, v.v.)

Tất cả 5 kết nối hoạt động đồng thời, không chia sẻ băng thông, không conflict địa chỉ. Trong một phòng khách sạn điển hình, đây là số lượng RS485 device thực tế cần kết nối. Thay vì chạy cáp về tủ trung tâm và phân qua nhiều gateway riêng lẻ, KTS-BOX3 xử lý tất cả tại điểm lắp.

KNX TP Native Và RJ45: Bốn Giao Thức Mạng Trong Một Cổng

KNX TP: KTS-BOX3 có KNX bus terminal native, tích hợp trực tiếp vào KNX network hoặc hoạt động standalone. Lập trình qua ETS như thiết bị KNX tiêu chuẩn.

RJ45: cổng Ethernet của KTS-BOX3 hỗ trợ đồng thời bốn vai trò:

  • KNX IP Router (embedded, với filtering): lập trình ETS qua Ethernet, không cần IP Interface hay IP Router riêng. Kết nối nhiều KNX line qua backbone IP.
  • KNX IP Interface: remote programming và monitoring qua mạng LAN/WAN.
  • BACnet/IP Server: expose các điểm điều khiển lên BMS platform (Honeywell, Siemens, Schneider, JCI). Tòa nhà có BMS BACnet/IP không cần gateway thêm.
  • Modbus TCP Server: SCADA, BMS hoặc HMI kết nối qua Modbus TCP (port 502) để đọc/ghi trạng thái.

Ngoài ra, RJ45 phục vụ local/remote app control (iOS, Android, Windows), cloud voice integration, và remote debugging.

DALI Và Logic Tích Hợp: Hoàn Thiện Hệ Thống Chiếu Sáng Và Tự Động Hóa

Kênh DALI: KTS-BOX3 có một kênh DALI output kết nối trực tiếp vào hệ thống chiếu sáng DALI. LED DALI màu trắng sáng cố định khi DALI bus kết nối OK. Dimming, scene chiếu sáng, và trạng thái từng ballast tích hợp vào logic chung của KTS-BOX3.

Built-in logic và timing: lập lịch theo giờ, ngày trong tuần, và logic điều kiện được xử lý trực tiếp trong KTS-BOX3 mà không cần module logic riêng. Scene phòng khách sạn (welcome scene, sleep scene, do-not-disturb mode) cấu hình trong thiết bị, phản ứng theo trạng thái các input.

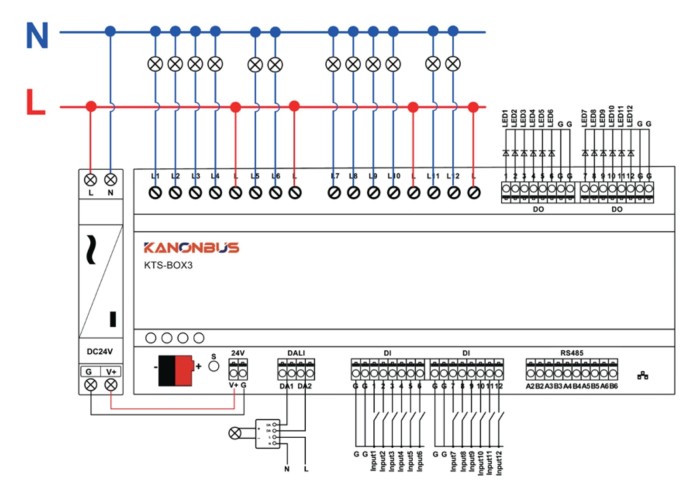

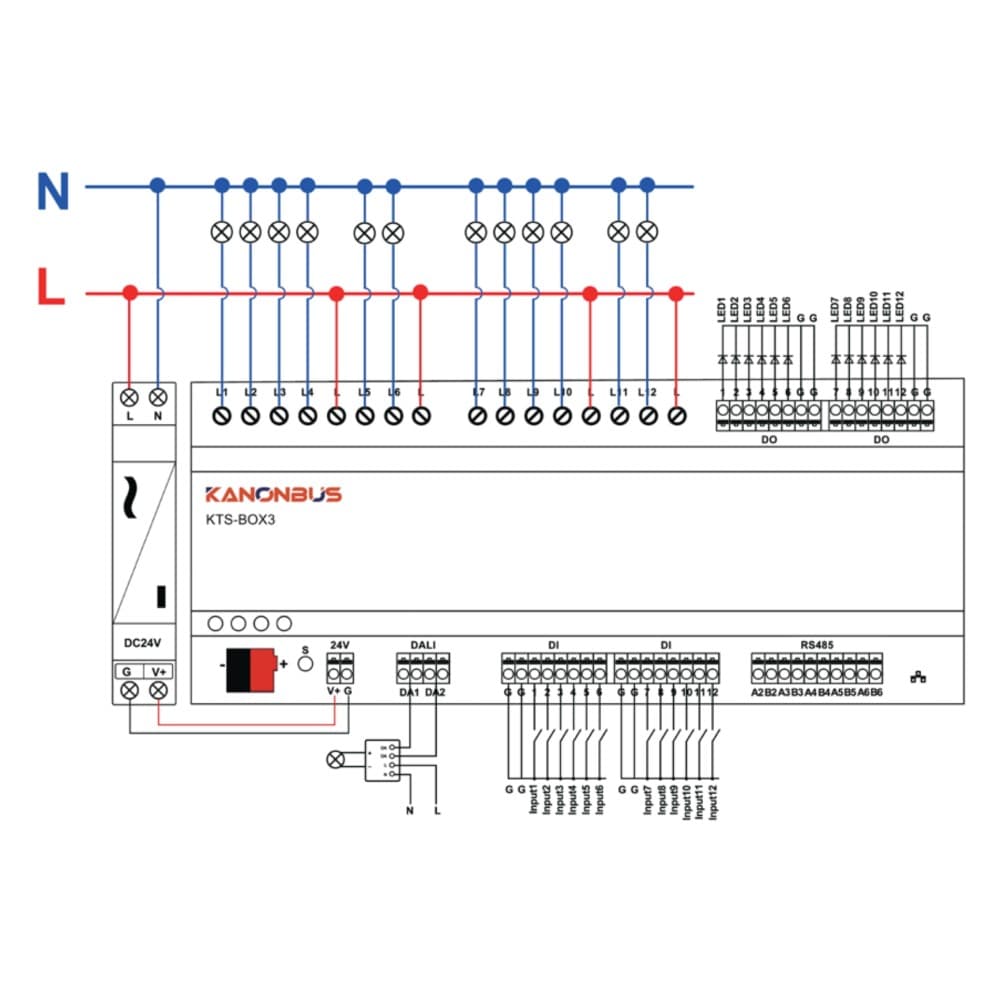

Sơ đồ đấu nối KTS-BOX3

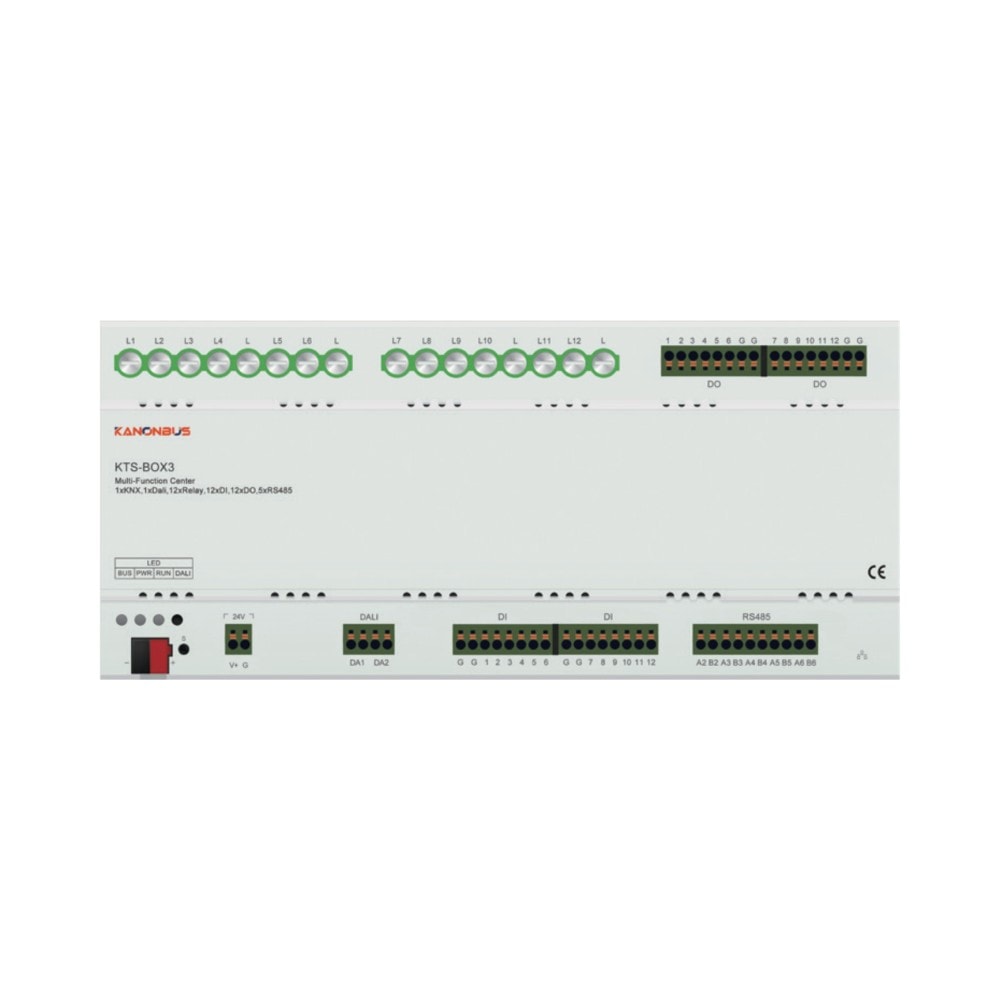

Bộ điều khiển KNX host Kanonbus - KTS-BOX3(1)

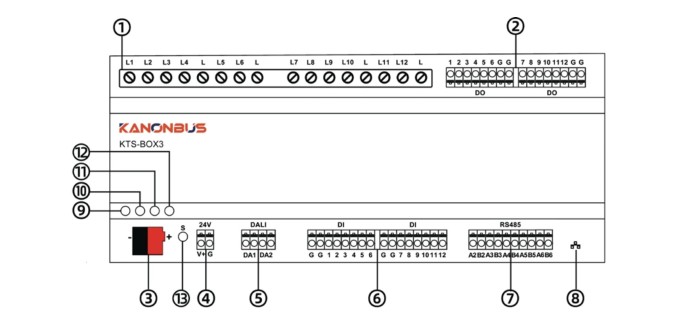

Số hiệu Chức năng
1 Ngõ ra Relay 10A, cổng L làm nguồn cấp chung cho tải
2 Ngõ ra DO tín hiệu 0/12V, cổng G là cực chung
3 Cổng KNX TP kết nối trực tiếp vào bus KNX
4 Cổng cấp nguồn 24V DC, V+ là cực dương và G là cực âm
5 Ngõ ra DALI kết nối hệ thống chiếu sáng DALI
6 Ngõ vào DI tiếp điểm khô, dùng cổng G làm cực chung
7 Cổng RS485 kết nối Modbus RTU, động cơ rèm, HVAC
8 Cổng RJ45 Ethernet hỗ trợ TCP/IP, Modbus TCP, BACnet/IP
9 Đèn BUS màu đỏ, sáng khi kết nối KNX
10 Đèn PWR màu cam, sáng khi có nguồn
11 Đèn RUN màu xanh lá, sáng khi hoạt động, nhấp nháy khi truyền dữ liệu
12 Đèn DALI màu trắng, sáng khi kết nối hệ thống DALI
13 Nút Reset giữ 6 giây để khôi phục cài đặt gốc
  • Relay 10A đấu tải điện trực tiếp qua cổng L chung.
  • DI kết nối công tắc hoặc cảm biến tiếp điểm khô.
  • DO cấp tín hiệu 0/12V cho thiết bị công suất nhỏ.
  • KNX TP kết nối vào hệ thống bus KNX.
  • RJ45 kết nối Ethernet.
  • DALI kết nối hệ thống chiếu sáng DALI.
  • RS485 kết nối Modbus RTU hoặc các thiết bị HVAC, động cơ rèm.

Bộ điều khiển KNX host Kanonbus - KTS-BOX3 (2)

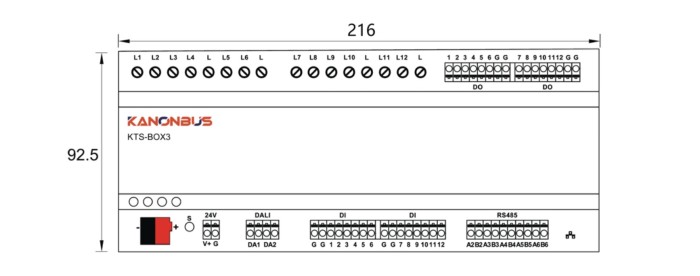

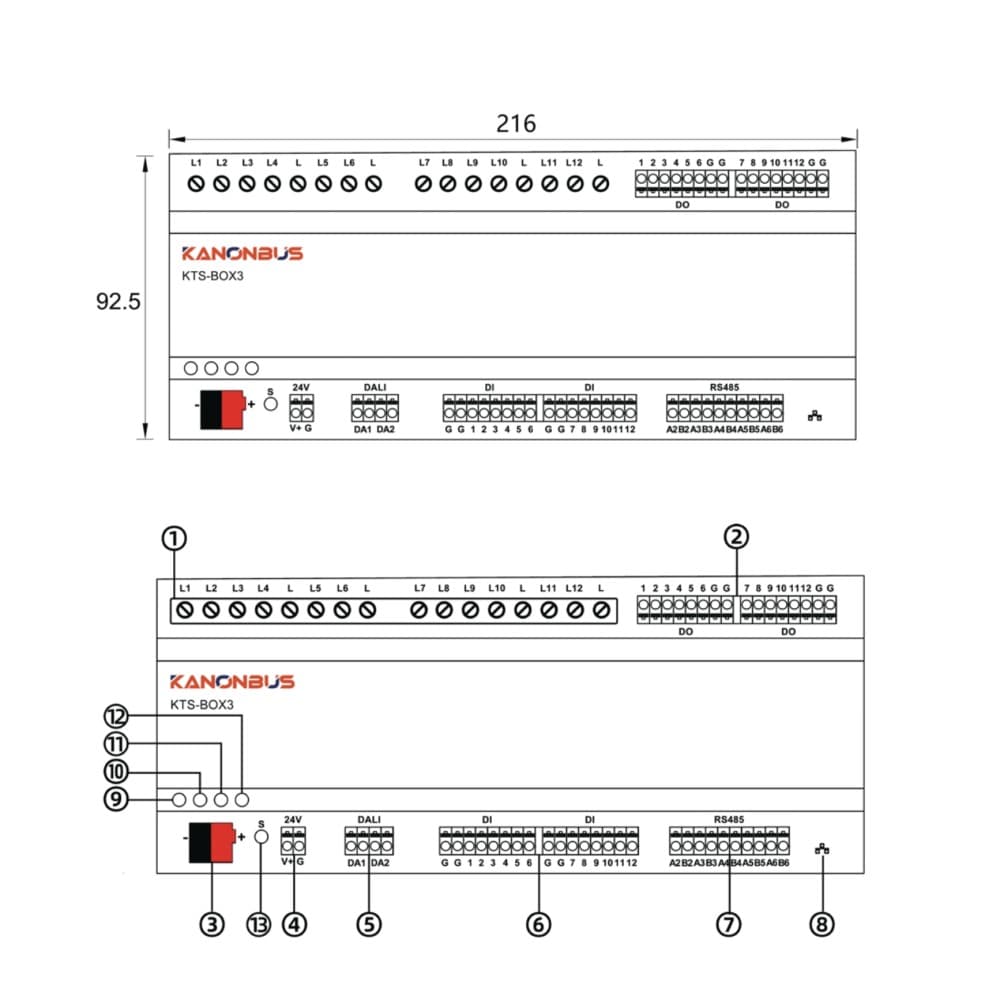

Kích thước KTS-BOX3

Kích thước tổng thể: 216 × 92,5 × 60 mm (W × H × D). Thiết bị có thiết kế nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN tủ điện.

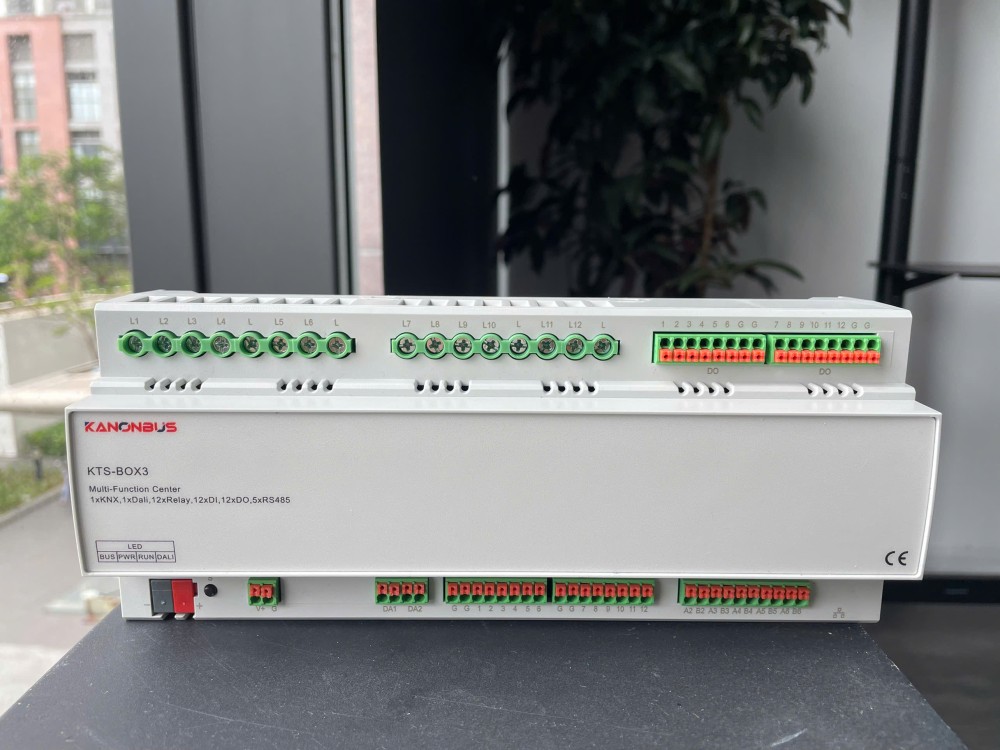

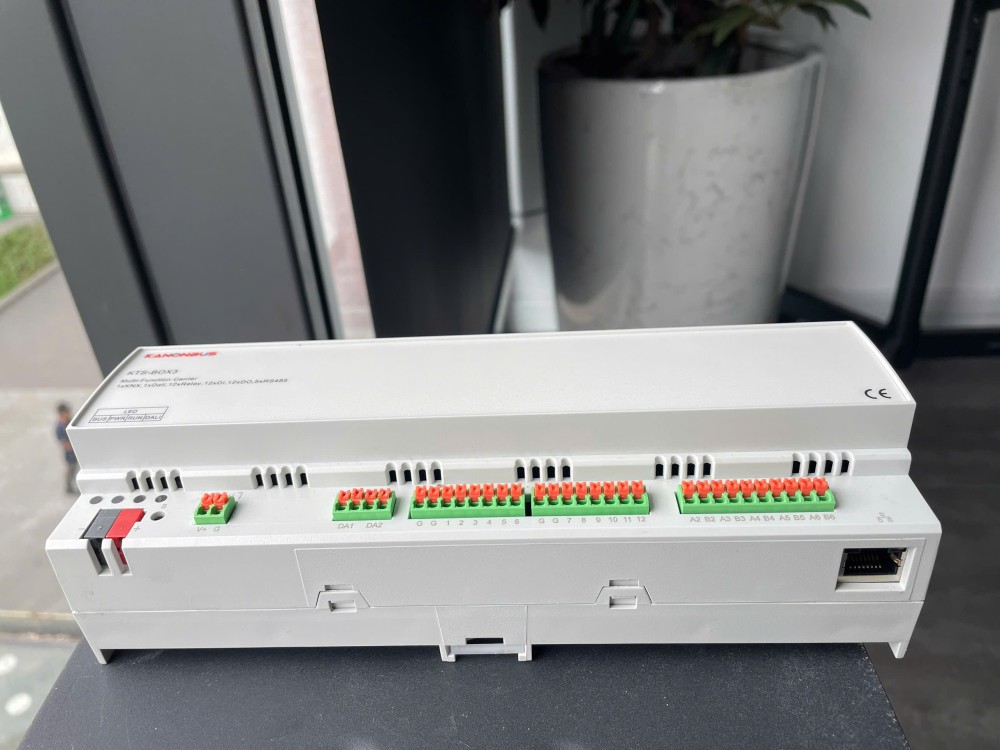

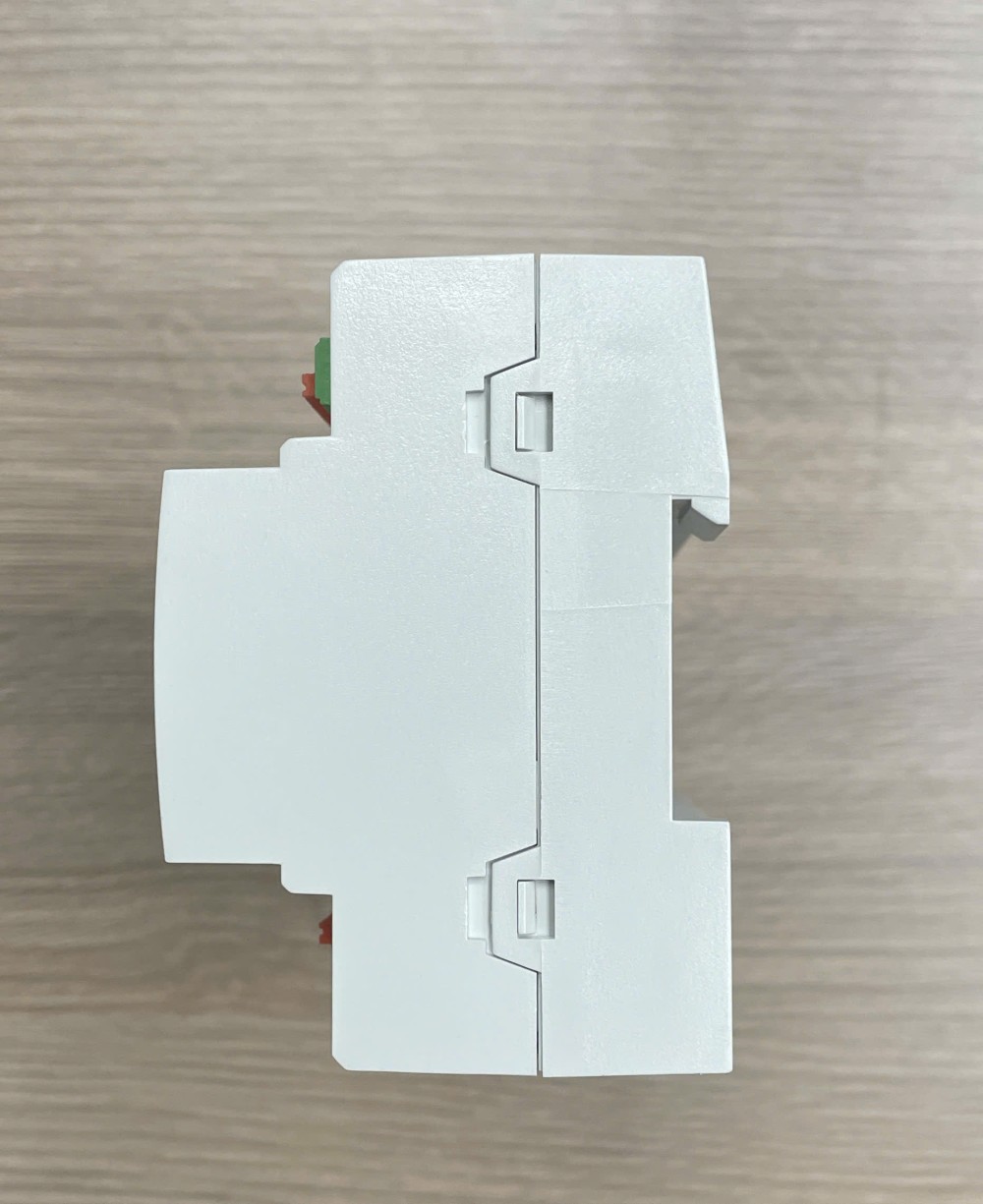

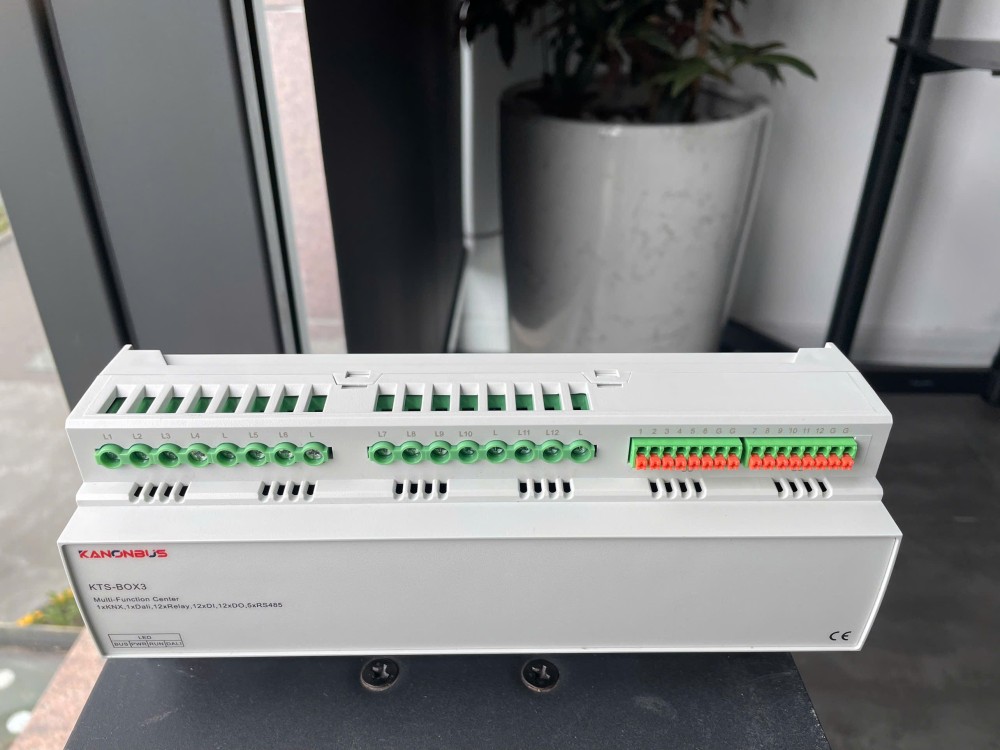

Bộ điều khiển KNX host Kanonbus - KTS-BOX3 (3)

Kết Luận

Kanonbus KTS-BOX3 phù hợp với dự án cần giảm số lượng module trong tủ điện mà không hy sinh tính năng. Relay 10A cho tải nặng, 5 RS485 độc lập cho thiết bị serial, DALI cho chiếu sáng, KNX TP và RJ45 đồng thời đảm nhiệm KNX IP Router,IP Interface, BACnet/IP Server và Modbus TCP tất cả trong một thiết bị DIN rail.

Câu hỏi thường gặp

KAC series (KAC001/005/008) chuyên cho tích hợp điều hòa VRF qua giao thức HBS/XYE, có firmware riêng cho từng thương hiệu điều hòa. KTS-BOX3 là control center đa năng: không có HBS/XYE interface, nhưng có relay 10A, DI, DO và 5 cổng RS485 cho nhiều loại thiết bị khác nhau, phù hợp cho dự án cần điều khiển vật lý trực tiếp tại phòng.

Có. Mỗi cổng RS485 cấu hình độc lập: Modbus RTU Client, Modbus RTU Slave, hoặc custom Zhengjue protocol. Cổng 1 chạy Modbus RTU cho rèm cửa, cổng 2 chạy custom protocol cho âm thanh -- không ảnh hưởng nhau.

Relay output cần nguồn AC/DC riêng để cấp cho tải (nối vào terminal L). Bản thân KTS-BOX3 chỉ cần 24V DC tại cổng V+/G. Không lấy nguồn từ KNX bus.

Tất cả I/O vật lý (relay, DI, DO) và trạng thái từ RS485/DALI/KNX được map thành BACnet objects. BMS platform kết nối vào cùng mạng LAN có thể read/write toàn bộ điểm qua BACnet/IP, không cần gateway trung gian.

Giữ nút Reset 6 giây cho đến khi LED RUN nhấp nháy nhanh rồi sáng cố định trở lại. Reset sẽ khôi phục IP về 192.168.1.232, serial port settings về mặc định, và startup mode mặc định. Cấu hình logic và object mapping không bị ảnh hưởng bởi reset phần cứng.
