Cảm biến hiện diện DALI Versaan Casambi Dali - Unity S1

Tổng quan về cảm biến Versaan điều khiển chiếu sáng Unity S1

Cảm biến Versaan Unity S1 là một thiết bị cảm biến ánh sáng dali tích hợp nhiều tính năng trong một sản phẩm duy nhất. Sản phẩm được thiết kế để tối ưu hóa việc điều khiển chiếu sáng trong các tòa nhà thương mại, khu vực công cộng và môi trường ngoài trời, mang đến giải pháp quản lý chiếu sáng linh hoạt, tiết kiệm năng lượng và thân thiện với người dùng.

Với sự kết hợp của công nghệ không dây Casambi, khả năng điều khiển qua DALI, Relay và nút bấm thủ công, đi kèm với phụ kiện lắp nổi nếu có nhu cầu (VS-S1-SMW), cảm biến ánh sáng tự động Unity S1 mang lại sự tiện lợi và khả năng mở rộng vượt trội trong việc quản lý hệ thống chiếu sáng. Cảm biến hỗ trợ khả năng phát hiện chuyển động (PIR) và cảm biến ánh sáng môi trường với độ nhạy cao, giúp điều chỉnh ánh sáng theo nhu cầu thực tế và tối ưu hóa mức tiêu thụ năng lượng.

Điểm nổi bật của cảm biến ánh sáng Dali Versaan Unity S1

• Tích hợp DALI (100mA/16.5VDC), Relay 10A (cho tải điện trở, điện cảm và điện dung) và điều khiển qua nút bấm.
• Kết nối không dây 2.4GHz ISM Band, dễ dàng tích hợp với hệ sinh thái Casambi hiện có.
• Cảm biến PIR có khả năng đo cường độ ánh sáng từ 1 đến 999 Lux.
• Chuẩn IP65 phù hợp cho cả lắp đặt trong nhà và ngoài trời.

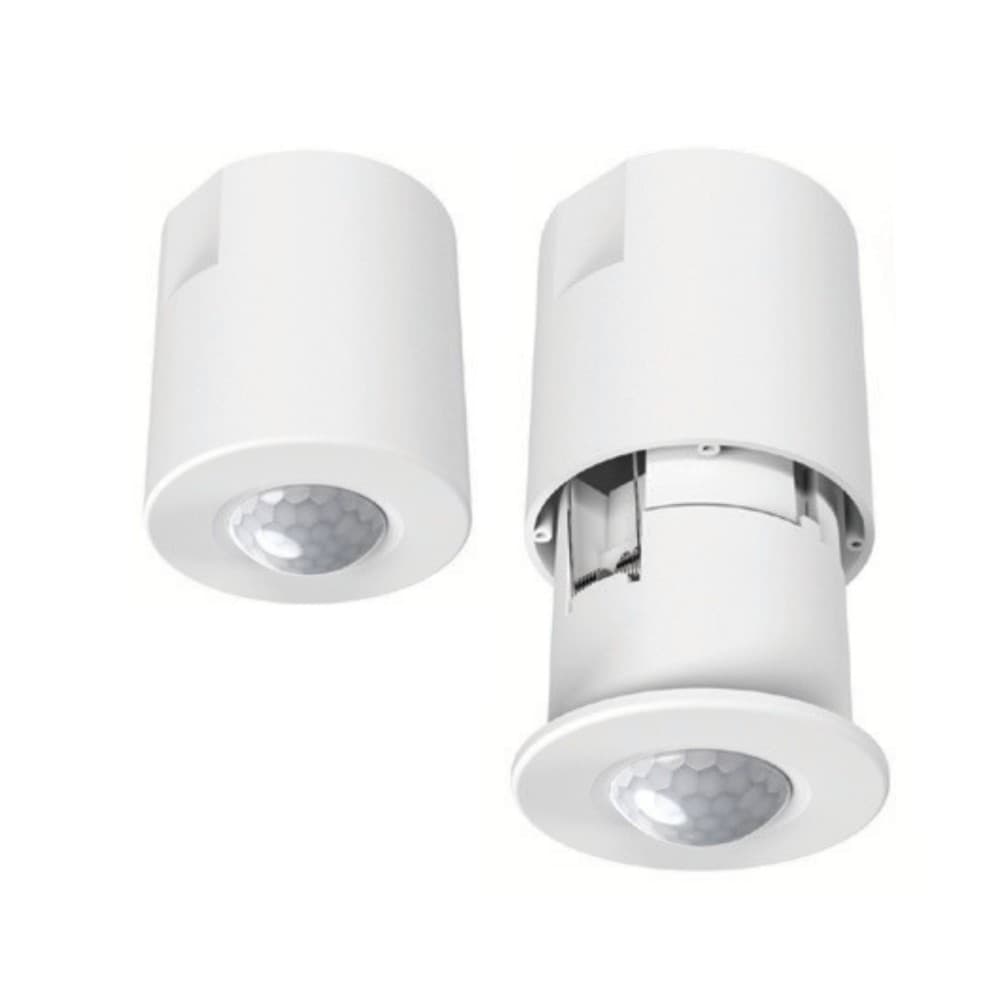

• Hỗ trợ cả gắn âm trần và gắn nổi, đi kèm phụ kiện Surface Kit.
• Sử dụng nhựa ABS+PC chống cháy, đảm bảo an toàn trong môi trường vận hành.

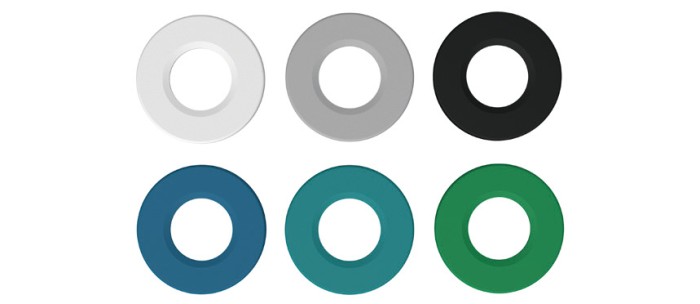

Nắp cảm biến S1 có thể tháo lắp dễ dàng và sơn phủ theo ý muốn, giúp tích hợp hài hòa với không gian kiến trúc và thuận tiện cho việc bảo trì.

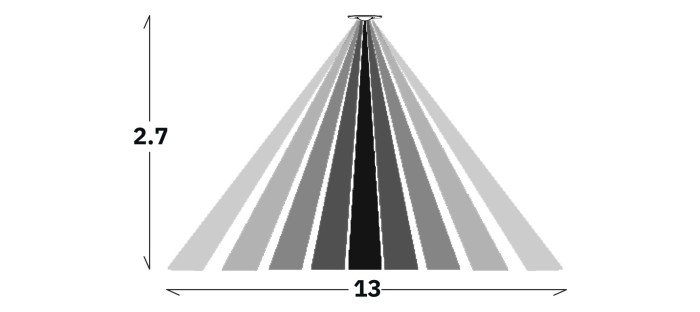

Cảm biến PIR của S1 có khả năng phát hiện chuyển động lên đến 13 mét khi lắp ở độ cao 2.7 mét. Với góc quét cảm biến này, thiết bị phù hợp cho không gian rộng như văn phòng, hành lang và khu vực sinh hoạt chung.

Ứng dụng thực tế của Unity S1

• Văn phòng, tòa nhà thương mại (Điều khiển chiếu sáng tự động theo cường độ ánh sáng và sự hiện diện).
• Bệnh viện, trường học (Tiết kiệm năng lượng và tối ưu ánh sáng trong các không gian lớn).
• Trung tâm thương mại (Điều chỉnh ánh sáng theo từng khu vực để tạo không gian phù hợp).
• Ngoài trời & bãi đỗ xe (Đảm bảo an toàn và hiệu quả với khả năng chống nước và bụi IP65).

Tại sao bạn nên chọn Unity S1 từ Versaan?

• Tính đa năng của thiết bị. Có thể kết hợp cảm biến chuyển động, cảm biến ánh sáng, điều khiển DALI, Relay và Casambi.
• Phụ kiện gắn nổi giúp lắp đặt nhanh chóng và dễ dàng kiểm tra hệ thống.
• Cảm biến tự động điều chỉnh ánh sáng giúp tối ưu hóa tiêu thụ năng lượng, tiết kiệm chi phí vận hành.
• Độ bền cao, thích nghi mọi môi trường khắc nghiệt. Chuẩn IP65 hoạt động ổn định trong môi trường bụi, ẩm và có biến động nhiệt độ.

Hướng dẫn cài đặt và sử dụng Cảm biến Unity S1

Bộ sản phẩm bao gồm các phụ kiện:

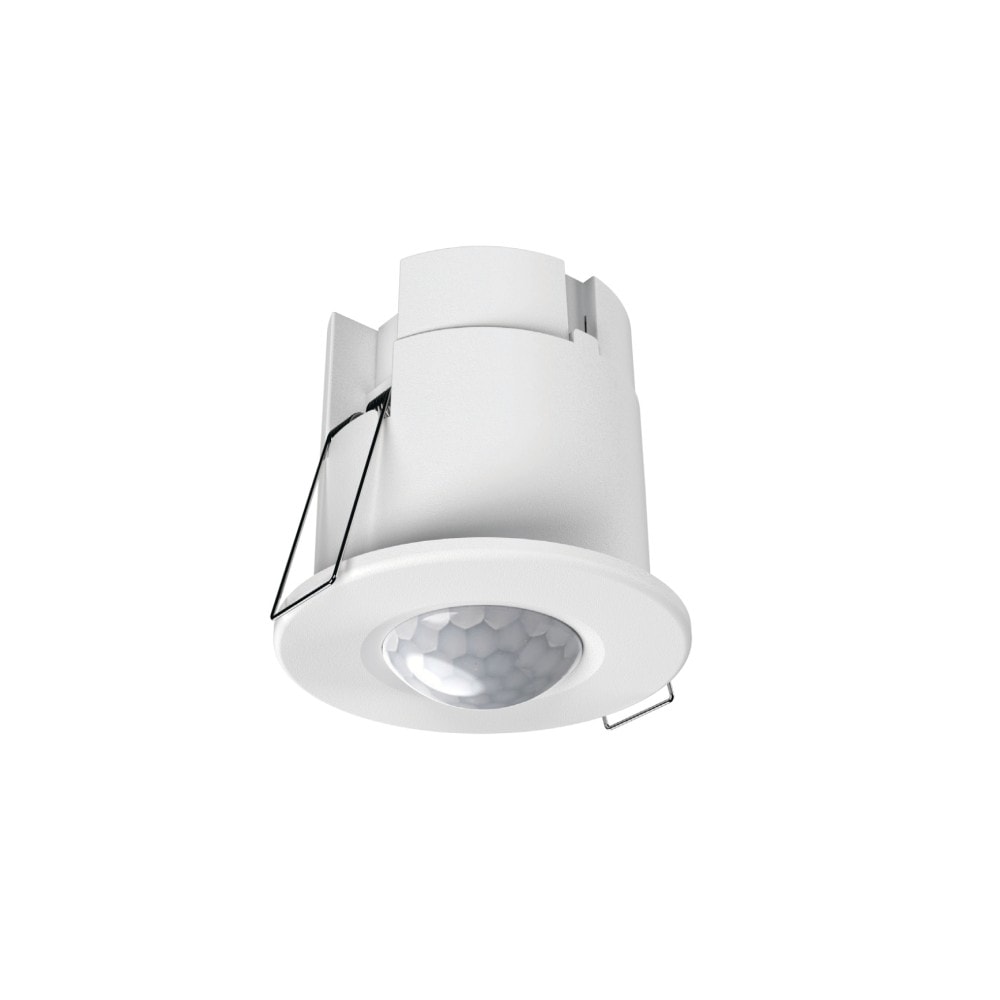

• VS-S1-LBW: Cảm biến Unity S1 màu trắng
• VS-S1-SMW: Bộ phụ kiện gắn nổi màu trắng

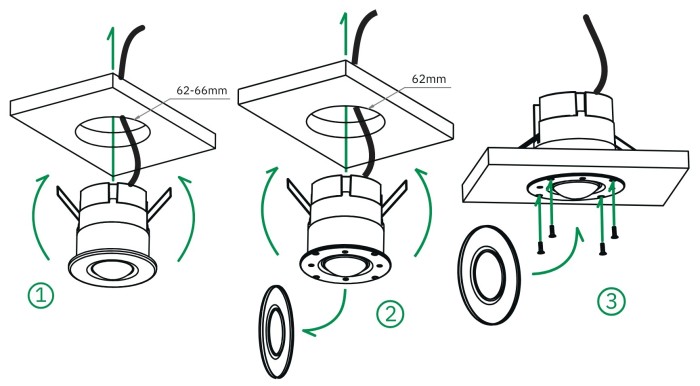

Lắp đặt âm trần (Recessed - IP54/IP65)

1. Chọn vị trí lắp đặt theo hướng dẫn phạm vi phát hiện chuyển động.

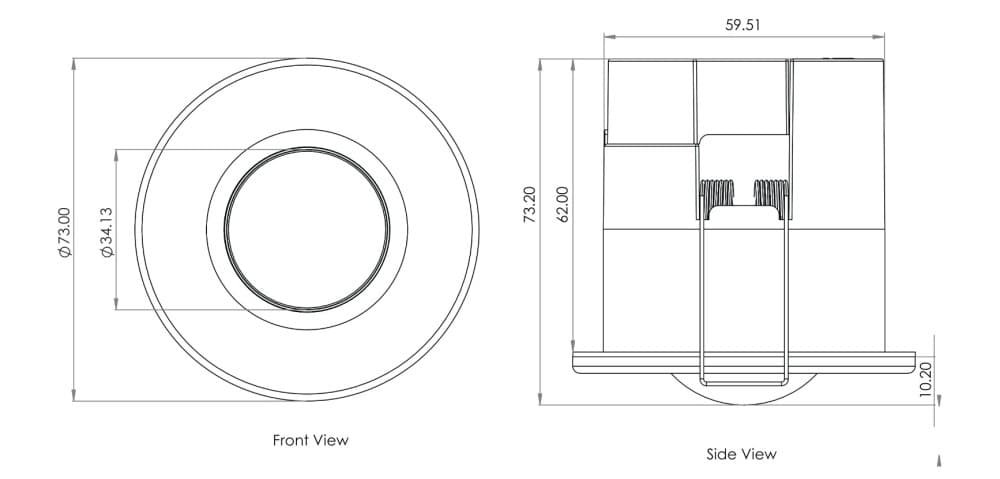

2. Khoan lỗ đường kính 62-66mm bằng máy cắt lỗ.
3. Kết nối dây điện theo sơ đồ đấu dây (Tham khảo mục "sơ đồ đấu dây")
4. Nâng chốt lò xo và đặt cảm biến vào lỗ vừa khoan.
5. Với lắp đặt IP65, cần cố định thêm bằng 4 vít M2.5 vào các lỗ cố định.
6. Đảm bảo cảm biến được gắn chắc chắn, sau đó đóng nắp bảo vệ.
7. Kiểm tra hoàn tất việc lắp đặt và nguồn điện.

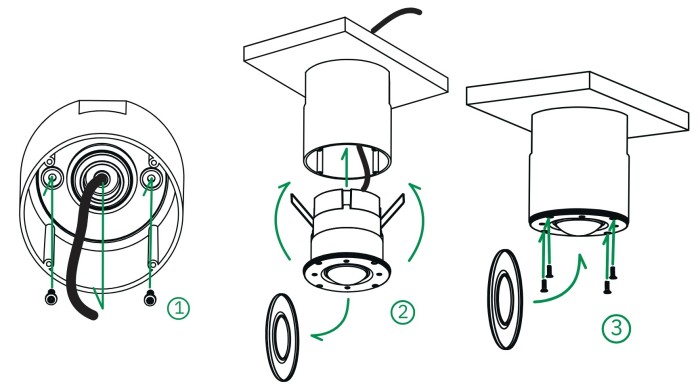

Lắp đặt gắn nổi (Surface - IP65)

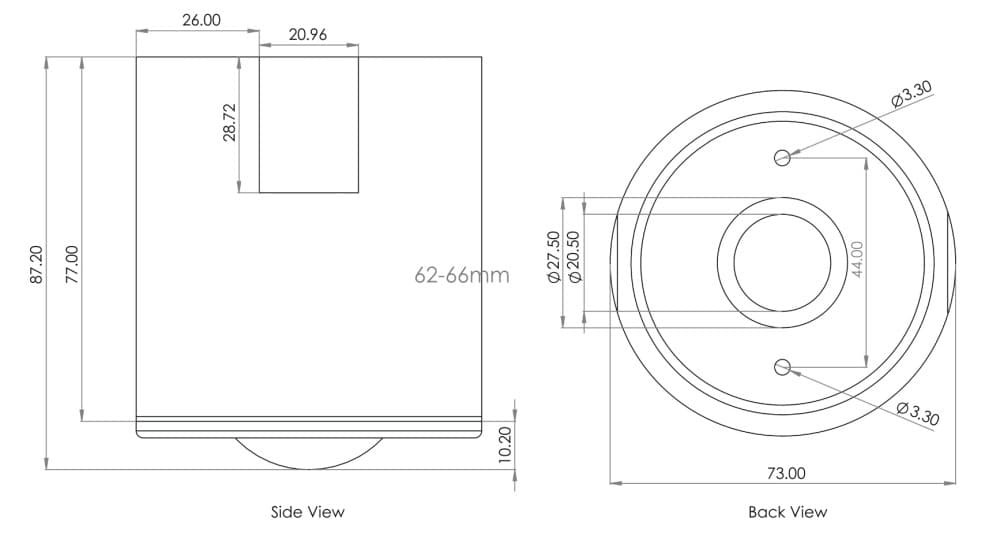

1. Chọn vị trí lắp đặt và khoan 2 lỗ đường kính 2.5mm, cách nhau 44mm.
2. Khoan thêm lỗ trung tâm để đi dây điện qua lớp cao su chống nước IP67.
3. Gắn bộ Surface Kit vào trần bằng 2 vít M3.
4. Luồn dây điện qua lỗ và kết nối theo sơ đồ đấu dây.
5. Đặt cảm biến Unity S1 vào bộ Surface Kit và cố định bằng 4 vít M2.5.
6. Đóng nắp và kiểm tra nguồn điện.

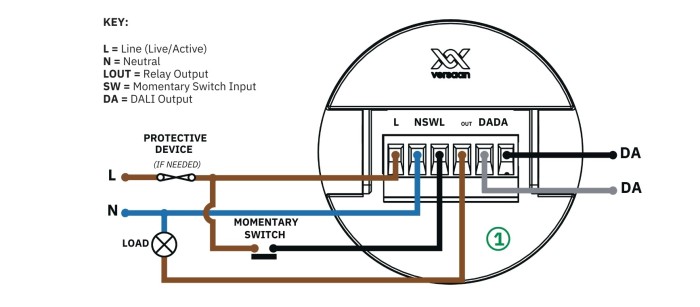

Sơ đồ đấu dây của Unity S1

Cách sử dụng và cấu hình Unity S1

• Ở chế độ mặc định, cảm biến Unity S1 sẽ hoạt động với chế độ giữ sáng trong 20 phút, mờ dần trong 1 giây, với mức sáng khi có mặt người là 75% và khi không có mặt người là 0%.
• Có thể tùy chỉnh các lựa chọn sau thông qua ứng dụng Casambi: Cài đặt các cảnh chiếu sáng khác nhau theo từng khu vực; điều chỉnh độ sáng, thời gian trễ và cường độ ánh sáng dựa theo nhu cầu thực tế.
• Hoặc sử dụng nút bấm tạm thời, dùng để bật/tắt đèn và điều chỉnh độ sáng khi cần.

Cấu hình Profile DALI của Unity S1

Unity S1 hỗ trợ nhiều cấu hình DALI cho các hệ thống chiếu sáng phức tạp, bao gồm:

Các cấu hình DALI này cho phép điều khiển đèn từ đơn giản đến phức tạp, từ ánh sáng trắng đến các hệ thống chiếu sáng RGB, RGBW và điều khiển nhiệt độ màu.
