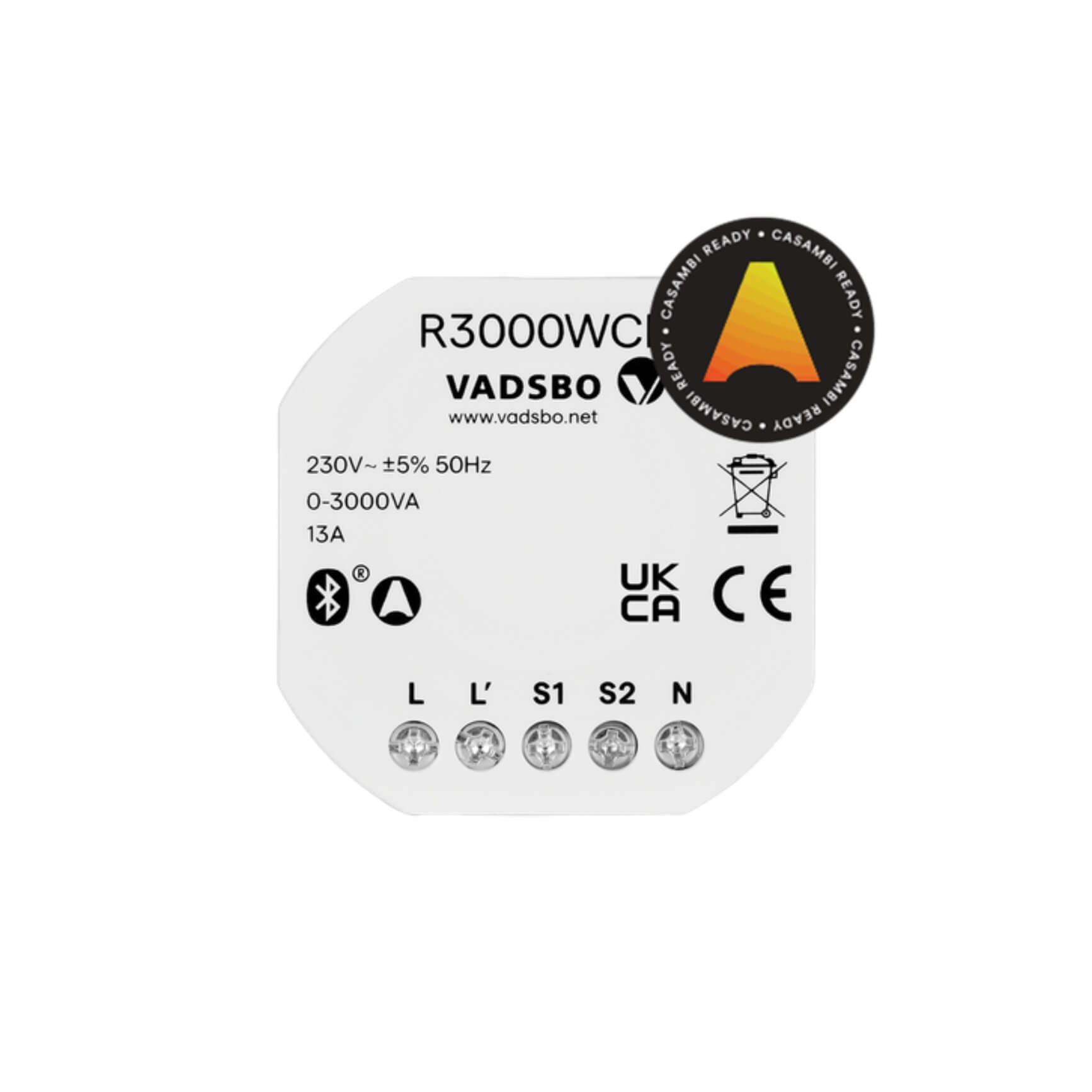

Tổng quan về bộ điều khiển relay bluetooth Casambi R3000WCM

Không phải tải chiếu sáng nào cũng cần dimming. Đèn huỳnh quang, đèn LED không dimable, quạt và motor chỉ cần ON/OFF đơn giản nhưng vẫn muốn tích hợp vào hệ thống Casambi để điều khiển không dây và lập lịch. R3000WCM là giải pháp: relay Casambi 3000VA, điều khiển bằng app, công tắc cơ học (nhấn nhả) hoặc công tắc casambi.

Bộ Relay Bluetooth R3000WCM được sử dụng để bật/tắt các loại tải khác nhau có khả năng phá vỡ lên đến 13A (cos φ = 1). Phạm vi sử dụng của một bộ relay rất rộng, vì nó có thể được sử dụng cho nhiều loại tải khác nhau hoặc tải có công suất cao mà một bộ điều khiển cắt pha truyền thống không thể xử lý. Ví dụ, bộ relay này có thể điều khiển từ đèn công nghiệp đến ổ cắm tường hoặc động cơ điện. Thích hợp cho việc lắp đặt trong hộp tường.

R3000WCM có mức bảo vệ IP20 và trang bị hai đầu vào cho công tắc chốt. Với hai đầu vào cho công tắc chốt, bạn có thể sử dụng một công tắc để điều khiển relay chính nó và công tắc khác để điều khiển một tình huống trong ứng dụng Casambi.

R3000WCM đi kèm với hai profile  khác nhau để lựa chọn, giúp bộ relay phù hợp với nhu cầu sử dụng:

  • R3000WCM BẬT/TẮT: Bộ relay được kích hoạt/tắt bằng cách nhấn nút.
  • R3000WCM BẬT TRONG KHI NHẤN: Bộ relay duy trì hoạt động trong khi nút được nhấn giữ.

R3000WCM là gì và hoạt động thế nào

R3000WCM là relay ON/OFF Casambi của Vadsbo (Thụy Điển), công suất 0-3000VA, điện áp 220-240VAC/50Hz. Tích hợp Bluetooth Casambi 2402-2480MHz, công suất phát 4dBm, hoạt động trong Casambi mesh network.

Nguyên lý: relay đóng/mở theo lệnh từ Casambi App, công tắc retractive, hoặc thiết bị Casambi khác trong mạng. Không có dimming — chỉ ON/OFF. Khi mất điện và phục hồi, thiết bị tự khôi phục về trạng thái cuối cùng trước khi mất điện.

Kích thước 47.5 x 47.5 x 20mm, lắp vừa trong hộp đơn 55 x 68 x 35mm tiêu chuẩn, tiện cho cải tạo (retrofit) mà không cần đục tường thêm.

Tải tương thích

Loại tải Dòng tối đa
Đèn halogen & sợi đốt 230V 13A
Đèn LED 3.25A
Tube huỳnh quang có bù (PF) 6.5A
Tube huỳnh quang không bù 8.125A
Halogen điện tử 6.5A
Bulb tiết kiệm năng lượng 3.25A
Motor & quạt 3.25A
Dòng ngắt tối đa 13A (cos φ = 1)

Giới hạn quan trọng: R3000WCM là relay ON/OFF, không phải dimmer. Không dùng cho tải cần dimming.

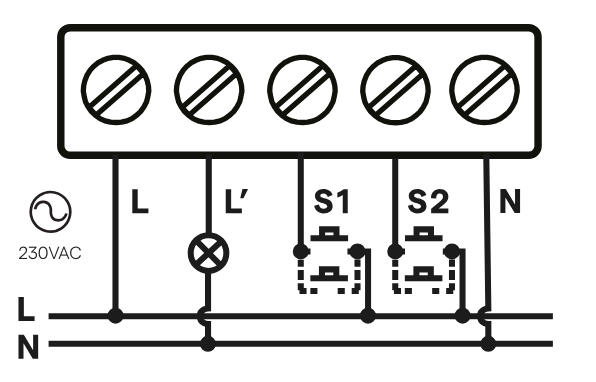

Sơ đồ đấu nối của relay bluetooth Casambi R3000WCM

Sơ đồ kết nối

Phương thức điều khiển

R3000WCM hỗ trợ ba cách điều khiển đồng thời:

  1. Casambi App (iOS/Android): điều khiển từ smartphone, tạo scene, lập lịch tự động
  2. Công tắc retractive cơ học: một hoặc nhiều công tắc nối song song, hoạt động độc lập (phím nhấn nhả cơ học)
  3. Thiết bị Casambi khác trong mesh: scene, automation, cảm biến trigger,

Nhớ trạng thái: sau mất điện, R3000WCM tự khôi phục trạng thái ON/OFF cuối cùng — không cần đặt lại.

Ứng dụng thực tế

Đèn huỳnh quang văn phòng: Tích hợp đèn T8/T5 không dimable vào Casambi để bật/tắt theo lịch làm việc và giờ nghỉ trưa tự động.

Quạt hội trường: ON/OFF quạt trần theo scene — Scene "Họp" bật quạt + bật đèn. Scene "Kết thúc" tắt tất cả.

Đèn ngoài trời, sân vườn: Kết hợp với Casambi schedule để bật lúc hoàng hôn, tắt lúc 23h — không cần đồng hồ hẹn giờ riêng.

Retrofit nhà ở: Thêm Casambi cho đèn LED không dimable hiện có mà không cần thay đèn hay đi dây lại.

R3000WCM so với LD220WCM: chọn cái nào

  • R3000WCM: ON/OFF relay 3000VA, không dimming, phù hợp tải không dimable
  • LD220WCM: Dimmer LED 200VA, trailing-edge, phù hợp để điều chỉnh độ sáng cơ bản của các đèn loại sợi đốt

Chọn R3000WCM khi tải không hỗ trợ dimming hoặc không cần dimming. Chọn LD220WCM khi cần điều chỉnh độ sáng.

Câu hỏi thường gặp

R3000WCM có nhớ trạng thái sau mất điện không?

Có. Thiết bị tự động nhớ trạng thái ON/OFF cuối cùng. Khi điện phục hồi, relay trở về đúng trạng thái trước khi mất điện — không cần can thiệp thủ công.

Có thể dùng cùng lúc app và công tắc cơ học không?

Có. Công tắc retractive và Casambi App hoạt động song song. Nhấn công tắc tường hoặc điều khiển từ app đều thay đổi trạng thái relay. Không xung đột.

Nhiệt độ hoạt động -20°C đến +30°C có đủ cho lắp ngoài trời không?

R3000WCM là IP20, chỉ dùng trong nhà hoặc trong hộp kín. Nhiệt độ tối đa +30°C nghĩa là không nên lắp nơi nhiều nhiệt (hộp điện thiếu thông gió, trên mái trong mùa hè). Nếu cần lắp ngoài trời, cần hộp bảo vệ IP phù hợp (ví dụ Olfer CBU BOX IP66 kết hợp thiết bị IP20).

Kết luận

Vadsbo R3000WCM lấp đầy khoảng trống quan trọng trong hệ sinh thái Casambi: relay ON/OFF cho tải không dimable công suất đến 3000VA. Kích thước nhỏ gọn 47.5x47.5x20mm, nhớ trạng thái sau mất điện, hỗ trợ đa dạng loại tải từ LED đến motor quạt.

Giới hạn cần lưu ý: chỉ ON/OFF, không dimming. Nhiệt độ tối đa +30°C cần chú ý khi lắp trong hộp điện kín.

Liên hệ KNXStore.vn để được tư vấn tích hợp R3000WCM vào hệ thống Casambi hiện có.
