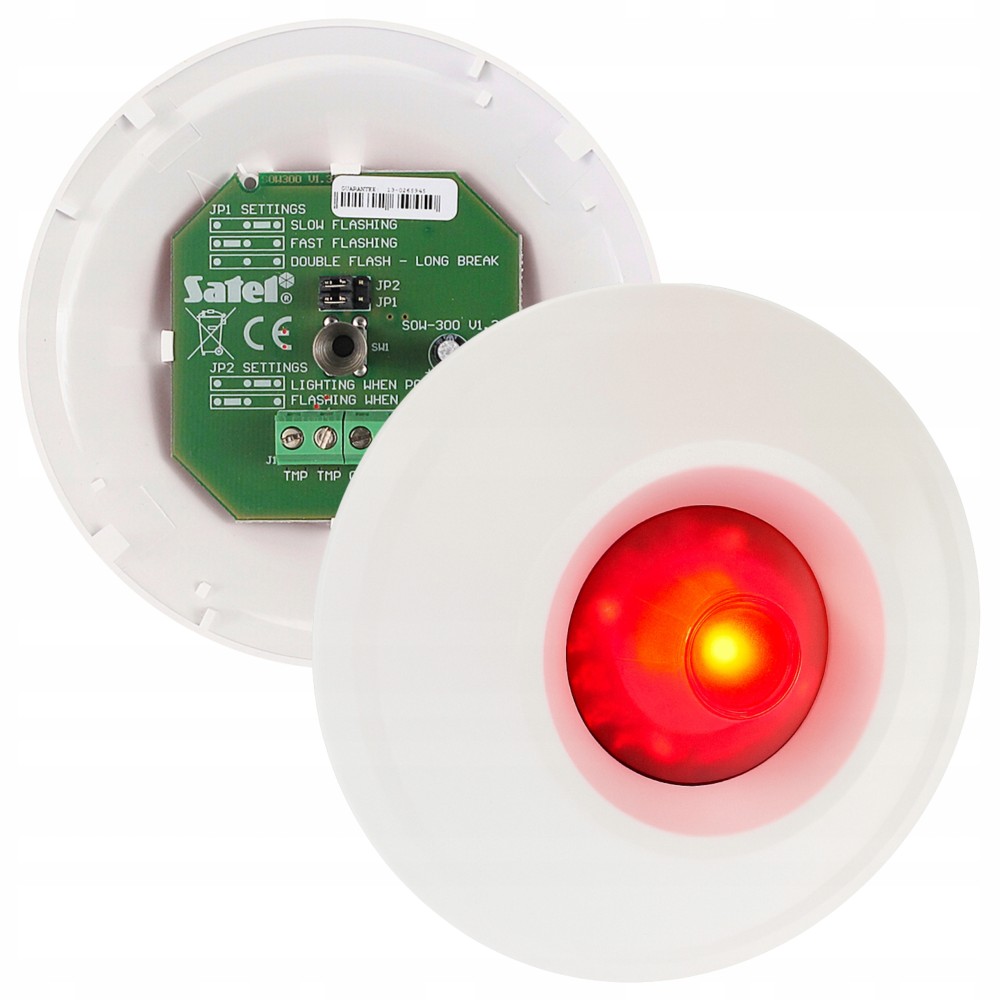

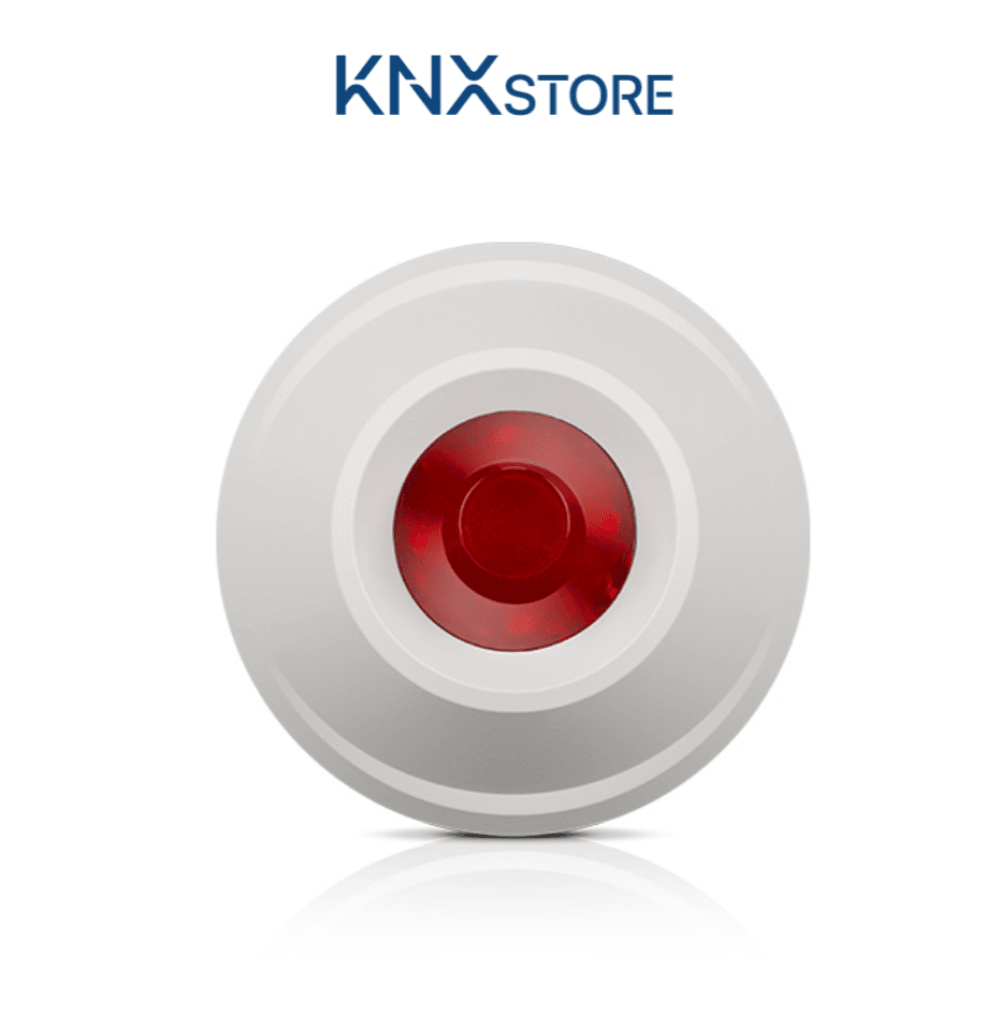

Satel SOW-300 R - Đèn Báo Động LED Trong Nhà
SOW-300 R là đèn báo động LED trong nhà, thiết kế hình tròn nhỏ gọn ø97mm. Điểm đặc biệt: không phát âm thanh - chỉ tín hiệu ánh sáng. Dùng để cảnh báo thị giác trong phòng họp, kho lưu trữ, hành lang, hoặc kết hợp cùng còi âm thanh SPW-100 hoặc SPW-210 R để phân tách tín hiệu quang và âm.
Terminal đấu nối: TMP (tamper), COM (common), +12V. Kết hợp với INTEGRA 64, VERSA 10 hoặc bất kỳ trung tâm báo động 12V DC.
Phân biệt các biến thể màu
| SKU | Màu LED | Dòng tiêu thụ |
|---|---|---|
| SOW-300 R | Đỏ (Red) | 44mA |
| SOW-300 BL | Xanh dương (Blue) | 85mA |
| SOW-300 O | Cam (Orange) | 44mA |
LED xanh dương tiêu thụ dòng gần gấp đôi. Lưu ý khi tính tải nguồn nếu dùng biến thể BL.
Terminal đấu nối
| Terminal | Chức năng |
|---|---|
| TMP | Tiếp điểm tamper (NC) |
| COM | Common (0V / ground) |
| +12V | Ngõ vào nguồn 12V DC |

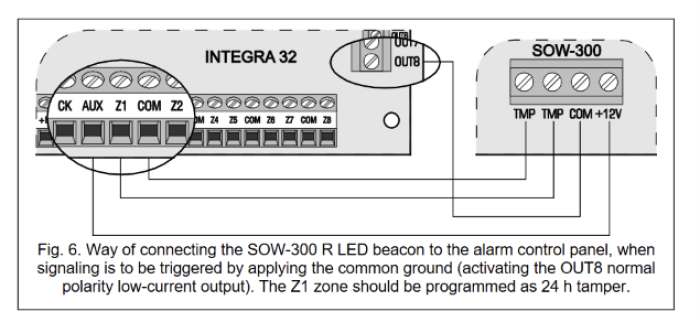

Cấp +12V DC vào terminal "+12V" và 0V vào "COM" để kích hoạt đèn. Lập trình output trung tâm để điều khiển nguồn cấp này (ví dụ: output loại "optical signaling" hoặc trực tiếp từ nguồn phụ qua relay).
Lưu ý: SOW-300 R dùng cấu trúc terminal +12V/COM khác với SPW-210 R/SPW-220 R dùng +SA- / +SO-.

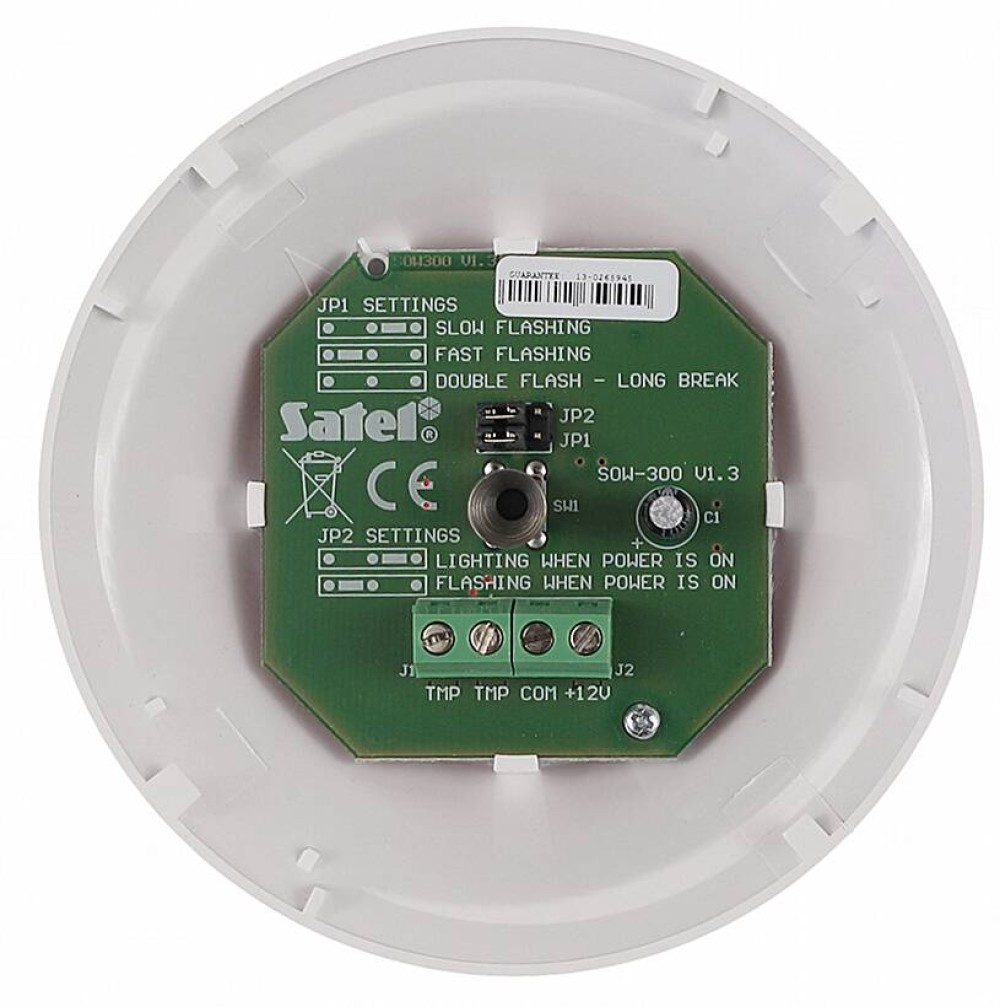

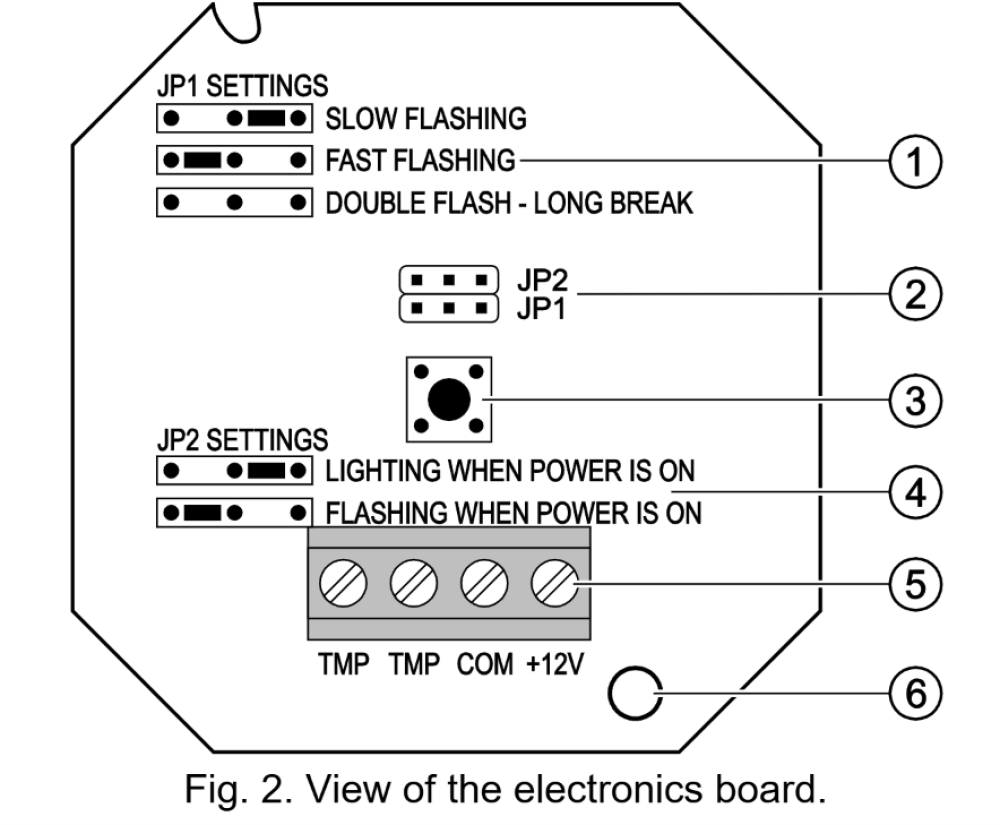

Chế độ nhấp nháy (jumper JP1/JP2)
Bốn chế độ tín hiệu chọn bằng cặp jumper JP1/JP2 trên bo mạch:
| Chế độ | Mô tả |
|---|---|
| Mode I | 2 lần nhấp nháy nhanh, rồi tắt 1 giây |
| Mode II | Nhấp nháy chậm 1 lần/giây |
| Mode III | Nhấp nháy nhanh 2 lần/giây |
| Mode IV | Ánh sáng liên tục (không nhấp nháy) |
| Mode V | Không phát sáng (tắt hoàn toàn - đèn off) |

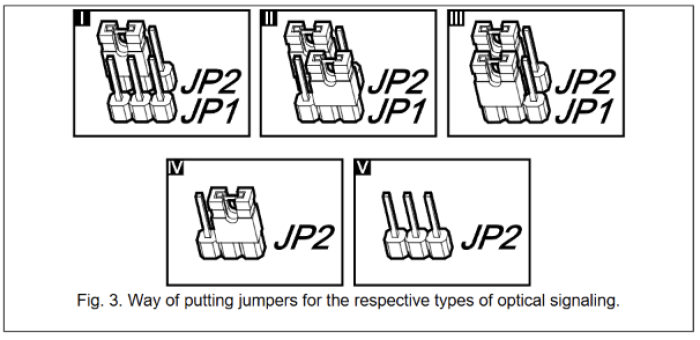

Cấu hình JP1/JP2 cụ thể cho từng mode xem trong datasheet. Test từng mode trước khi lắp kín.
Mode V (No light): Đèn không sáng dù có cấp nguồn. Dùng khi cần disable tín hiệu quang tạm thời mà không thay đổi đấu nối.
Ứng dụng điển hình
SOW-300 R phù hợp cho:
Tín hiệu trạng thái hệ thống: Dùng mode II hoặc III để chỉ thị hệ thống đang armed - không gây tiếng ồn cho người ở trong nhà.
Cảnh báo thị giác phòng kín: Trong phòng máy chủ, kho tài liệu, phòng kỹ thuật không có người thường xuyên - đèn nhấp nháy cảnh báo không cần còi.
Kết hợp với còi âm thanh: SOW-300 R (đèn) + SPW-100 hoặc SPW-210 R (còi) = cặp thiết bị tín hiệu hoàn chỉnh điều khiển bằng hai output riêng của trung tâm.
Tín hiệu cổng ra vào: Lắp cạnh cửa chính, chớp nháy khi mở cửa khi hệ thống armed.
Kết luận

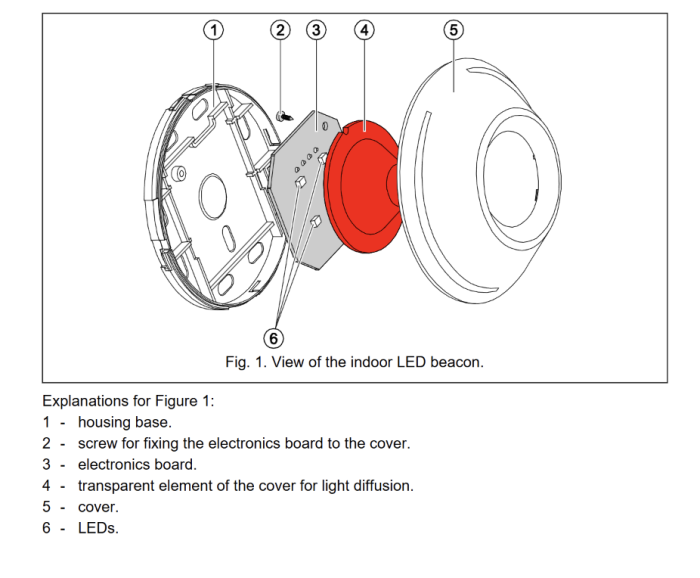

SOW-300 R là lựa chọn đơn giản khi chỉ cần tín hiệu quang trong nhà. Nhỏ gọn (50g, ø97mm), 4 chế độ nhấp nháy linh hoạt. Kết hợp với còi âm thanh SPW-series để có bộ tín hiệu quang-âm đầy đủ.
Liên hệ KNXStore để tư vấn chọn màu và chế độ phù hợp cho hệ thống INTEGRA 64 hoặc VERSA 15.
