Một phòng khách sạn 5 sao trung bình có tới 6 hệ thống cần điều khiển: chiếu sáng, rèm, điều hòa, ổ cắm, key-card power và báo trạng thái phòng lên lễ tân. Bài toán không khó về công nghệ, nó khó về cách gom lại. Nếu mỗi chức năng là một module riêng trong hộp kỹ thuật đầu giường, bạn sẽ có một mớ dây, nhiều điểm hỏng, và commissioning kéo dài. Một giải pháp điều khiển khách sạn thông minh tốt phải giải quyết chuyện này trước khi nói đến app hay giọng nói.
Đây là lúc room control unit (RCU) vào cuộc. Và trong dòng Kanonbus, thiết bị đóng vai trò RCU cho quy mô phòng chính là KTS-BOX3. Bài này không phải datasheet, nó là cách chúng tôi nhìn bài toán một phòng, rồi mở rộng ra cả tầng.
Vì Sao Điều Khiển Phòng Khách Sạn Hay Thất Bại Ở Khâu Vận Hành
Phần lớn dự án khách sạn không hỏng vì thiếu tính năng, mà vì vận hành sau bàn giao quá phức tạp. Ba nỗi đau lặp lại ở gần như mọi công trình.
Thứ nhất là điện năng phòng trống. Khách trả phòng nhưng điều hòa vẫn chạy, đèn vẫn sáng vì hệ thống không biết phòng đang trống. Không có logic gắn key-card với tải, hóa đơn điện phồng lên mỗi tháng.
Thứ hai là bảo trì. Khi một phòng có 5 module rời của 5 hãng, kỹ thuật viên phải biết cả 5 để dò lỗi. Mỗi module một phần mềm, một kiểu đấu dây. (Thực tế khi bàn giao, đội vận hành khách sạn hiếm khi được đào tạo đủ sâu cho tất cả.)
Thứ ba là kết nối lên hệ thống trung tâm. Chủ đầu tư muốn PMS và BMS đọc được trạng thái từng phòng, nhưng thiết bị cấp phòng lại nói giao thức khác. Thế là phát sinh thêm một tầng gateway, thêm chi phí, thêm điểm hỏng.
Giải pháp điều khiển khách sạn thông minh cần trả lời cả ba, ngay tại phòng, không đẩy phức tạp lên tầng trên.
Room Control Unit Là Gì Và KTS-BOX3 Đứng Ở Đâu
Room Control Unit Là Gì
Room control unit (RCU) là bộ điều khiển tập trung cho một phòng, gom toàn bộ input và output của phòng đó về một điểm, rồi nối lên hệ thống tòa nhà qua một hoặc vài giao thức chuẩn. Thay vì nhiều module rời, một RCU xử lý relay tải, tín hiệu nút bấm, chiếu sáng và các thiết bị serial trong phòng.
KTS-BOX3

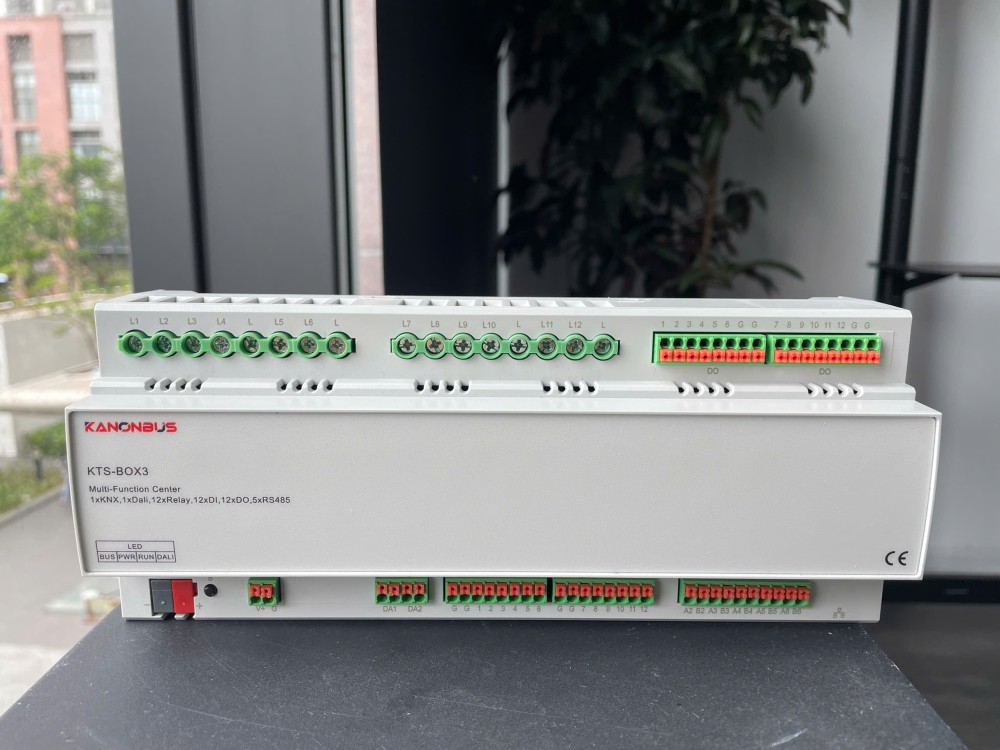

Kanonbus KTS-BOX3 là Multifunctional Control Center đóng vai trò RCU cho quy mô phòng. Trong một module DIN rail 216 x 92.5 x 60 mm, nguồn 24V DC, nó tích hợp: 12 relay 10A, 12 kênh Digital Input, 12 kênh Digital Output, 1 kênh DALI, 5 cổng RS485 độc lập, 1 cổng KNX TP và 1 cổng RJ45. Cấu hình qua web tại 192.168.1.232 bằng Chrome hoặc Firefox, không cần phần mềm chuyên dụng.
Điểm quan trọng cho người vận hành: KTS-BOX3 chạy được với default factory settings cho các chức năng cơ bản, đồng thời vẫn cho phép custom logic khi dự án cần. Nghĩa là một phòng tiêu chuẩn có thể lên nhanh, phòng đặc biệt vẫn lập trình sâu được.
Bài Toán Chi Phí: Một KTS-BOX3 Thay Vì Bốn Đến Năm Module Rời
Lợi ích lớn nhất của KTS-BOX3 với chủ đầu tư là CAPEX trên mỗi phòng. Một phòng điều khiển bằng module rời thường cần: một relay actuator, một module DI/DO, một DALI gateway, một RS485 gateway và đôi khi một KNX IP interface. Năm thiết bị, năm chỗ đấu nguồn, năm điểm cần lập trình liên kết.
KTS-BOX3 gom cả năm chức năng đó vào một thiết bị. Con số cần nhìn không chỉ là giá mua, mà là tổng chi phí triển khai.
- Chi phí thiết bị: một SKU thay vì nhiều, đơn giản hóa mua sắm và tồn kho dự phòng.
- Không gian tủ: một module DIN rail thay vì một dãy, hộp kỹ thuật đầu giường nhỏ lại.
- Đi dây: các thiết bị trong phòng về một điểm, giảm cáp chạy về tủ trung tâm.
- Thời gian commissioning: một giao diện web, một logic engine, không phải đồng bộ nhiều phần mềm.
- Bảo trì: đội vận hành chỉ cần làm chủ một thiết bị cho mỗi phòng.
Lưu ý nhỏ: với dự án vài trăm phòng, khoản tiết kiệm thời gian commissioning trên mỗi phòng nhân lên rất nhanh, thường lớn hơn cả chênh lệch giá thiết bị.
So Sánh Module Rời Truyền Thống Và RCU Tích Hợp KTS-BOX3
Cả hai cách đều chạy được. Câu hỏi là dự án của bạn ưu tiên gì. Bảng dưới là góc nhìn thực tế khi triển khai, không phải quảng cáo.
| Tiêu chí | Module rời (nhiều thiết bị) | KTS-BOX3 (RCU tích hợp) |
|---|---|---|
| Số thiết bị mỗi phòng | 4 đến 5 | 1 |
| Không gian tủ đầu giường | Lớn | Nhỏ, gọn |
| Giao thức lên BMS/PMS | Thường cần gateway thêm | KNX TP + BACnet/IP + Modbus TCP sẵn trong RJ45 |
| Số cổng RS485 | 1 đến 2 mỗi gateway | 5 độc lập trong một thiết bị |
| Điều khiển tải nặng | Cần relay/contactor ngoài | 12 relay 10A tích hợp |
| Commissioning | Nhiều phần mềm | Một web interface |
| Linh hoạt mở rộng đặc biệt | Cao, ghép tùy ý | Vẫn ghép thêm module KNX khi cần |
Khi nào module rời vẫn hợp lý? Khi phòng có yêu cầu rất đặc thù ở một mảng, ví dụ chiếu sáng kiến trúc phức tạp cần DALI công suất lớn hoặc DMX riêng. Lúc đó bạn ghép thêm gateway chuyên dụng, chuyện này KTS-BOX3 hỗ trợ chứ không loại trừ (xem phần mở rộng module bên dưới).
Topology Một Phòng Khách Sạn Mẫu Với KTS-BOX3
Đây là cách một phòng tiêu chuẩn nối vào KTS-BOX3. Mọi số liệu cổng lấy đúng theo cấu hình phần cứng của thiết bị.
Điều khiển tải bằng relay 10A: key-card power (cắt cấp toàn bộ điện phòng khi khách nhận và trả thẻ), circuit breaker cho mạch phụ, và nhóm ổ cắm theo zone. Terminal L là common power supply cho toàn bộ relay output, đưa dây phase vào L rồi từng relay đi tới tải.
Đọc tín hiệu bằng Digital Input: 12 kênh DI dry contact nhận nút bấm panel đầu giường, công tắc cửa, và quan trọng nhất trong khách sạn là ba tín hiệu trạng thái phòng: nút chuông cửa, đèn báo Do Not Disturb (DND) và đèn báo Make Up Room (MUR). Panel ngoài cửa đưa tín hiệu về DI, KTS-BOX3 xử lý logic và hiển thị.
Chiếu sáng qua DALI: một kênh DALI điều khiển các driver đèn trong phòng, dựng scene chào mừng, scene ngủ, và tắt nhóm khi phòng trống.
Thiết bị serial qua 5 cổng RS485 độc lập: đây là điểm khác biệt lớn nhất của KTS-BOX3 so với gateway thường. Mỗi cổng cấu hình giao thức riêng (Modbus RTU Client, Slave, hoặc custom Zhengjue), chạy đồng thời, không chia sẻ băng thông:
- RS485 số 1: rèm cửa motor
- RS485 số 2: điều hòa fan-coil trong phòng
- RS485 số 3: sàn nhiệt hoặc thông gió
- RS485 số 4: âm thanh nền hoặc smart TV
- RS485 số 5: thiết bị dự phòng, đồng hồ đo, cảm biến

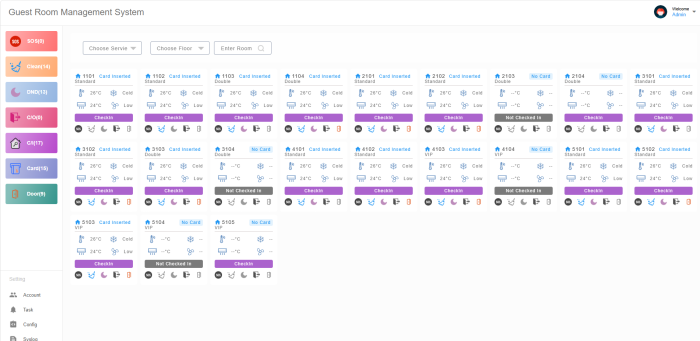

Kết nối lên tòa nhà: KNX TP native đưa phòng vào KNX network chung. Cổng RJ45 đồng thời làm KNX IP Router (embedded, có filtering, lập trình ETS qua Ethernet không cần IP interface riêng), BACnet/IP Server để BMS đọc điểm, và Modbus TCP Server cho SCADA hoặc HMI. Trạng thái phòng lên thẳng PMS mà không cần gateway trung gian.
Kết quả: một hộp kỹ thuật, một điểm cấu hình, toàn bộ phòng.
Các Kịch Bản Điều Khiển Đúng Nhu Cầu Vận Hành Khách Sạn
Phần này gắn tính năng KTS-BOX3 với những thứ lễ tân và buồng phòng thật sự dùng hàng ngày.
Chuông cửa và trạng thái DND/MUR: nút chuông cửa khách sạn ngoài phòng nối vào DI, khách bên trong bật DND thì đèn ngoài cửa sáng và chuông bị chặn, buồng phòng bật MUR để báo cần dọn. Toàn bộ logic nằm trong KTS-BOX3, không cần bộ điều khiển chuông riêng.
Ngắt điện bằng thẻ từ: ổ khóa thẻ hoặc công tắc thẻ đưa tín hiệu vào DI, relay 10A cắt cấp điện các mạch không cần thiết khi phòng trống. Đây là chức năng tiết kiệm điện cơ bản nhất và cũng ra tiền rõ nhất cho chủ đầu tư.
Cảnh chiếu sáng theo ngữ cảnh: qua DALI, một lần chạm panel gọi scene chào mừng khi khách vào, scene xem TV, scene ngủ. Không cần chỉnh từng đèn.
Điều hòa và tiện nghi: điều hòa fan-coil, rèm, sàn nhiệt điều khiển qua RS485, đồng bộ vào cùng logic phòng. Khi khách trả phòng, một lệnh đưa cả phòng về chế độ tiết kiệm.
Kết Hợp Điều Hòa Trung Tâm VRV/VRF Với Gateway KAC00X
KTS-BOX3 xử lý fan-coil và thiết bị serial cấp phòng qua RS485, nhưng nó không phải gateway chuyên cho điều hòa trung tâm VRV/VRF. Với hệ điều hòa trung tâm chạy giao thức riêng của hãng (HBS/XYE, DIII-Net, P1/P2...), bạn ghép thêm dòng KAC00X của Kanonbus.
- KAC001: gateway VRF qua Modbus RTU, tương thích nhiều thương hiệu điều hòa.
- KAC002 và KAC005: gateway VRF lên KNX, đưa điều hòa trung tâm vào cùng KNX network với KTS-BOX3.
- KAC008: gateway VRF hỗ trợ đồng thời KNX, Modbus và BACnet, phù hợp dự án cần cả BMS lẫn KNX.
Cách ghép trong thực tế: KAC00X nối dàn nóng VRV/VRF và expose từng dàn lạnh lên KNX hoặc BACnet, KTS-BOX3 trong mỗi phòng điều khiển dàn lạnh tương ứng và gom cùng các chức năng phòng khác. Chủ đầu tư có một hệ thống nhất, không tách riêng điều hòa ra một đảo.
Nếu công trình dùng BMS BACnet là chính, hãy cân nhắc thêm gateway điều hòa chuyên BACnet trong cùng họ Kanonbus để chuẩn hóa giám sát.
Khi Cần Chia Nhỏ Hoặc Mở Rộng Ngoài KTS-BOX3
Một RCU tích hợp không có nghĩa là đóng khung. Có phòng cần nhiều hơn 12 relay, có sảnh cần chiếu sáng kiến trúc riêng. Lúc đó bạn giữ KTS-BOX3 làm lõi và ghép thêm module KNX cùng hệ:
- Cần thêm relay hoặc điều khiển tải: switch actuator KNX nhiều kênh.
- Dimming đèn chuyên dụng: dimmer 0-10V hoặc dimmer triac KNX.
- Rèm nhiều lớp: module điều khiển rèm KNX riêng.
- Điều khiển fan-coil chuẩn hóa: fan-coil driver KNX.
- Cảm biến hiện diện, chất lượng không khí: dòng cảm biến KNX.
- Màn hình cảm ứng trong phòng: touchscreen KNX 4 inch.
- Chiếu sáng chuyên biệt: KTS0-DALI cho DALI mở rộng, KTS0-DMX cho LED kiến trúc.
- Quy mô nhiều phòng, cần host lớn hơn: KTS-Dx hoặc KCC làm gateway tầng IP/RS485.
Tất cả nói chung một ngôn ngữ KNX, nên việc mở rộng là ghép thêm chứ không phải làm lại.
Tiết Kiệm Năng Lượng Và Hướng Tới Công Trình Xanh
Với khách sạn, điều khiển phòng thông minh là một phần của bài toán vận hành bền vững. Logic key-card cắt tải khi phòng trống, occupancy sensing giảm chiếu sáng và điều hòa ở khu vực không người, scene tự động đưa phòng về chế độ tiết kiệm sau check-out. Những chức năng này KTS-BOX3 xử lý ngay tại phòng.
Dữ liệu tiêu thụ đọc qua BACnet/IP hoặc Modbus lên BMS còn phục vụ báo cáo năng lượng, một yêu cầu ngày càng phổ biến trong các chứng nhận công trình xanh như LEED, LOTUS hay EDGE. Điều khiển phòng không tự làm nên chứng chỉ xanh, nhưng nó là lớp dữ liệu và điều khiển mà các tiêu chuẩn này cần.
Kết Luận
Một giải pháp điều khiển khách sạn thông minh hiệu quả bắt đầu từ việc gom đúng chức năng về đúng chỗ. KTS-BOX3 làm được điều đó ở cấp phòng: relay 10A cho tải nặng, DALI cho chiếu sáng, 5 RS485 độc lập cho thiết bị serial, KNX TP và RJ45 gánh cả KNX IP Router, BACnet/IP và Modbus TCP. Ghép thêm KAC00X cho điều hòa trung tâm và các module KNX khác khi cần, bạn có một hệ thống nhất từ phòng lên tòa nhà.
KNXStore tư vấn topology, chọn thiết bị và commissioning cho dự án khách sạn dùng KTS-BOX3. Liên hệ để nhận sơ đồ đấu nối phòng mẫu và báo giá theo quy mô công trình.
