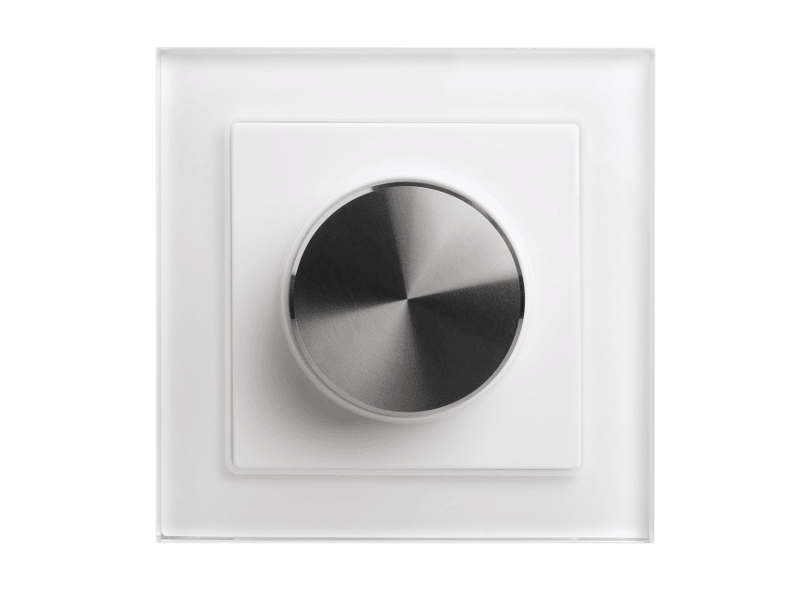

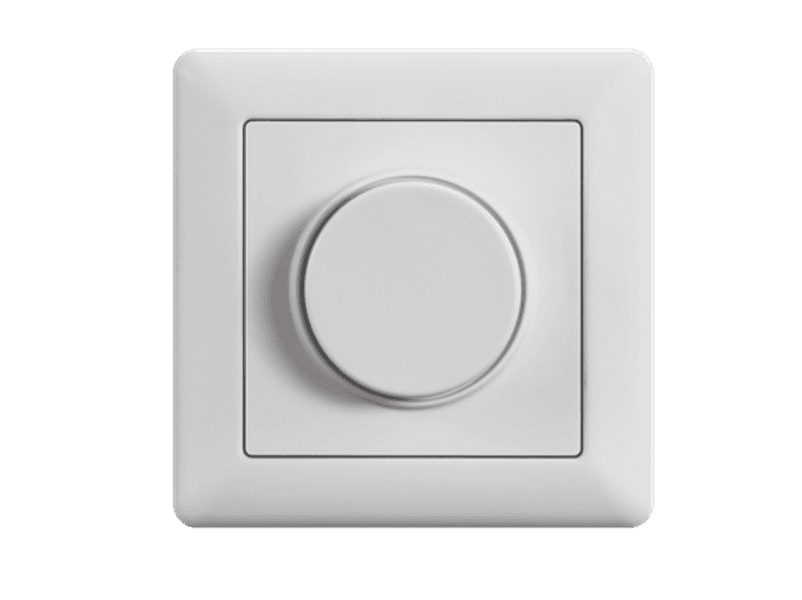

SR-2410R-DA2 Công Tắc Xoay DALI-2 Điều Khiển Dimming, CCT và RGBW Từ Tường
Công tắc tường trong hệ thống DALI-2 không chỉ là nút bấm on/off. Với SR-2410R-DA2, người dùng xoay để dim liên tục, xoay để thay đổi nhiệt độ màu, click để chuyển mode, tất cả gửi trực tiếp qua DALI bus mà không cần thêm module hay relay. Bus-powered 2mA, không cần dây nguồn riêng.
SR-2410R-DA2 là DALI-2 Control Device theo IEC62386-101, 103, 301 (push button) và 302 (absolute rotary input). 2 instances trên cùng một thiết bị: Instance 0 xử lý push button, Instance 1 xử lý rotary movement. Form factor 80x80x20.8mm, lắp vào hộp âm tường tiêu chuẩn.
SR-2410R-DA2 trong hệ sinh thái DALI-2
SR-2410R-DA2 là DALI-2 Input Device (Control Device), đóng vai trò control node trên DALI-2 bus. Thiết bị lấy nguồn từ DALI bus (2mA điển hình, 12mA inrush), không cần dây nguồn 230VAC riêng.
Trong factory default (Instance mode), SR-2410R-DA2 gửi event messages cho DALI-2 Application Controller, controller mới ra lệnh cho luminaire. Đây là kiến trúc đúng chuẩn DALI-2 cho hệ thống có controller trung tâm (Helvar 950, v.v.).
Trong các mode DIM/CCT/RGBW, thiết bị gửi DALI commands trực tiếp lên bus mà không cần qua controller. Hữu ích cho hệ thống đơn giản không có Application Controller, hoặc khi cần control trực tiếp từ tường cho một zone cụ thể.
5 operating modes chọn đúng cho từng kiến trúc hệ thống
Instance mode 0x00 (Factory default): dành cho hệ thống có DALI-2 Application Controller
Thiết bị gửi event messages (rotating position events, button events) cho controller. Controller đọc events và ra lệnh tương ứng. Cho phép logic điều khiển phức tạp: cùng 1 vòng xoay có thể trigger nhiều action khác nhau tùy scene, thời gian, hay trạng thái hệ thống.
Đây là mode đúng khi dùng với Helvar 950 hoặc DALI-2 controller tương đương.
Instance mode 0x80: rotating speed event
Báo tốc độ xoay thay vì vị trí tuyệt đối. Dùng với specific DALI-2 control system yêu cầu speed input.
DIM mode 0xA1: dim trực tiếp
- Xoay CW: tăng sáng 1-100%
- Xoay CCW: giảm sáng
- Click: ON/OFF
CCT mode 0xA2: điều khiển nhiệt độ màu
- Brightness mode: xoay để dim (default)
- Dual color mode: xoay để điều chỉnh CCT warm/cool
- Double-click: chuyển giữa brightness mode và dual color mode
RGBW mode 0xA3: điều khiển màu RGBW
- Brightness mode: xoay để dim overall brightness
- Color mode: xoay để đổi màu RGBW
- Double-click: chuyển giữa brightness mode và color mode
Tất cả DIM/CCT/RGBW mode gửi DALI commands trực tiếp, không qua controller.
2 instances push button và rotary
Instance 0 (IEC62386-301, Push Button) hỗ trợ đầy đủ event:
- Button released, Button pressed, Short press, Double press
- Long press start, Long press repeat, Long press stop
- Button free, Button stuck
Các event timing (short timer, double timer, repeat timer, stuck timer) cấu hình được theo IEC62386-301.
Instance 1 (IEC62386-302, Absolute Input Device) báo:
- Rotation Clockwise Started
- Rotation Counter Clockwise Started
- Rotation Stopped
Mỗi instance có thể thuộc tối đa 3 instance groups, cấu hình event scheme và priority độc lập.

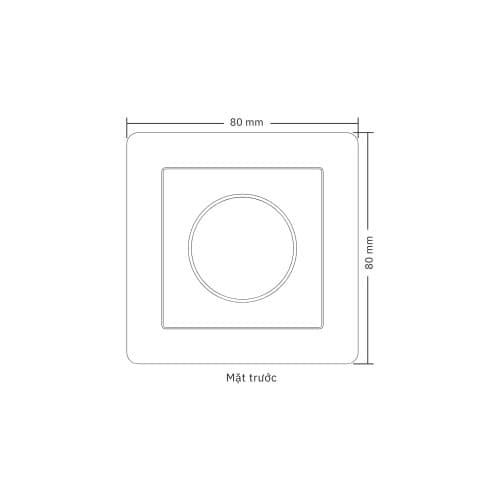

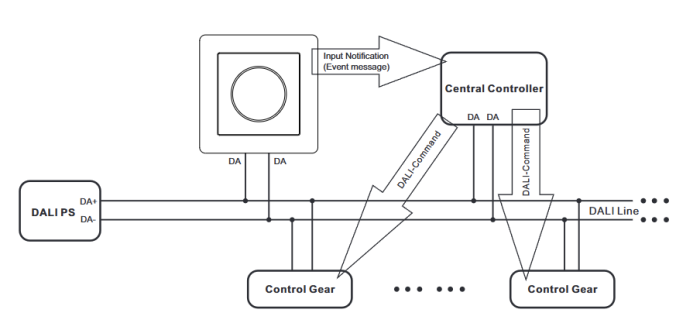

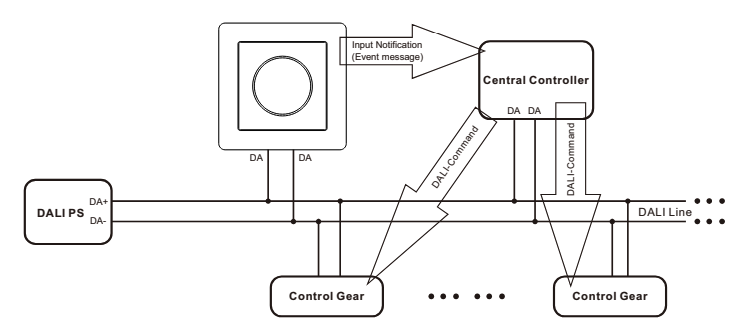

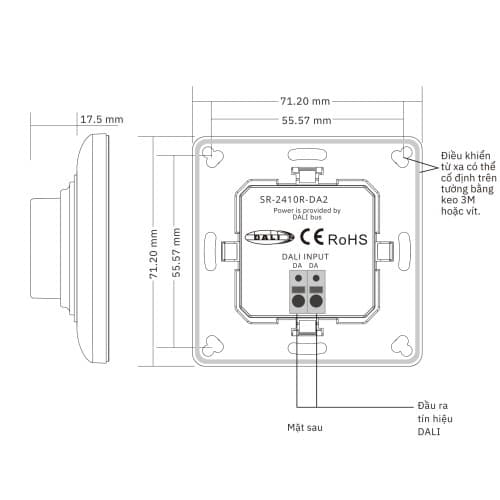

Sơ đồ kết nối của SR-2410R-DA2
Cài đặt operating mode
Mode được set bởi DALI-2 Application Controller qua command SET OPERATING MODE (DTR0):
- 0x00: Instance mode (factory default)
- 0x80: Speed event mode
- 0xA1: DIM mode
- 0xA2: CCT mode
- 0xA3: RGBW mode
Hoặc qua DALI-2 compliant controller USB interface. Multi-master capable: nhiều SR-2410R-DA2 có thể lắp trên cùng 1 DALI line.
Kết luận
SR-2410R-DA2 là lựa chọn phù hợp khi hệ thống DALI-2 cần control point vật lý trực quan (xoay để dim, xoay để đổi màu) tại tường. Bus-powered và DALI-2 certified (Part 301, 302) cho phép tích hợp vào hệ thống có Application Controller mà không cần dây nguồn riêng. Lưu ý khi spec: factory default là Instance mode, yêu cầu DALI-2 Multi Master controller. Nếu hệ thống không có controller DALI-2, cần set sang DIM/CCT/RGBW mode. KNXStore phân phối SR-2410R-DA2 và tư vấn tích hợp vào hệ thống DALI-2 đang triển khai.
