Sunricher SR-DA2833P-DA2 Đưa Công Tắc Thường Vào DALI-2 Mà Không Đổi Mặt Bảng
Renovate hệ thống chiếu sáng sang DALI-2 không đồng nghĩa phải thay toàn bộ công tắc tường. Với SR-DA2833P-DA2, công tắc thương hiệu đang dùng vẫn giữ nguyên, chỉ cần thêm coupler mỏng 13mm phía sau hộp điện. 4 phím bấm dry contact của công tắc cũ trở thành 4 DALI-2 instance hoàn chỉnh trên bus.

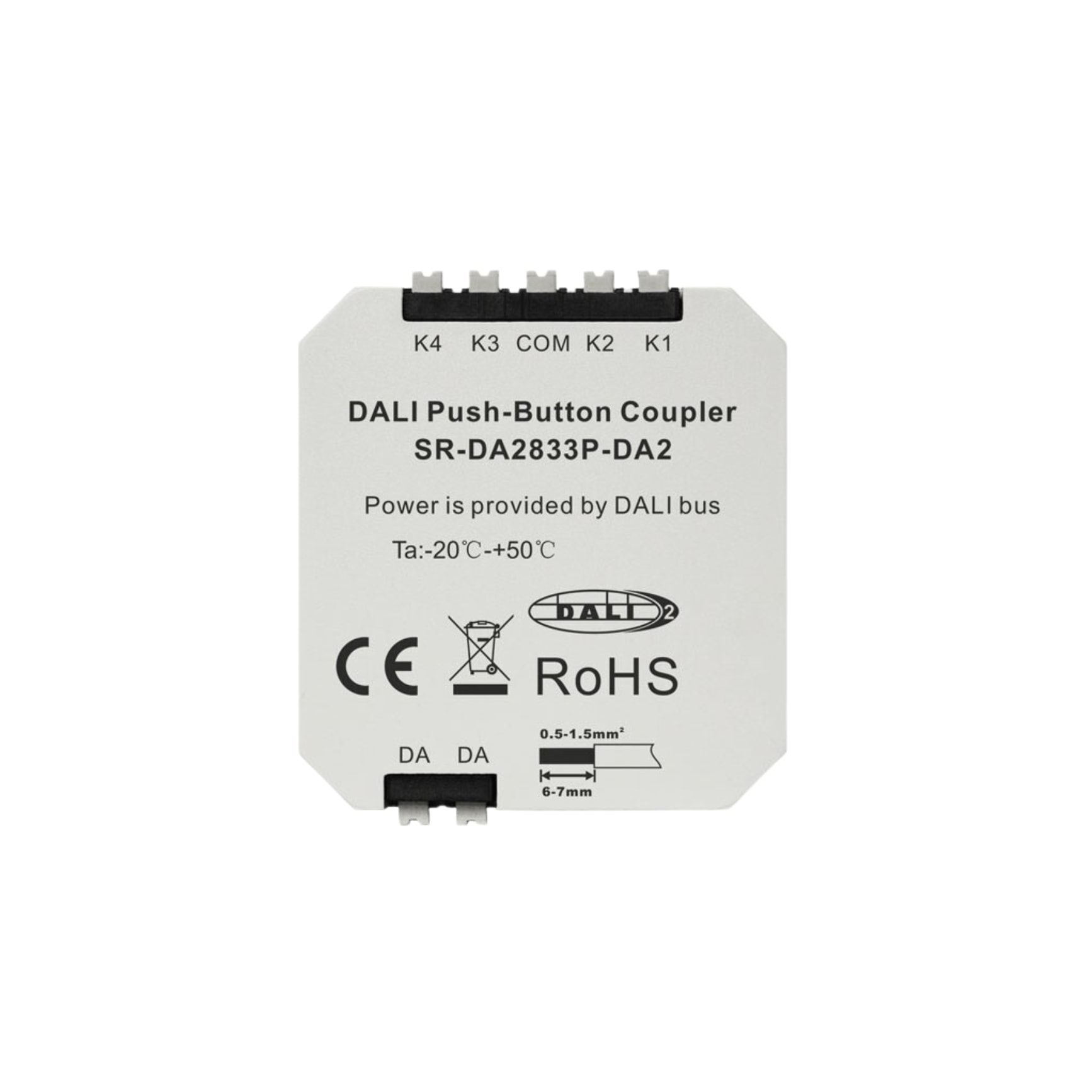

SR-DA2833P-DA2 là DALI-2 certified push button coupler đầu tiên thuộc dòng Sunricher hỗ trợ chuẩn IEC 62386-301. Nhận nguồn hoàn toàn từ DALI bus, không dây nguồn riêng, lắp trong hộp 55mm tiêu chuẩn.
Push Button Coupler Cầu Nối Giữa Switch Thường Và DALI-2
Coupler hoạt động theo nguyên lý đơn giản:
- Phím bấm thông thường (dry contact) kết nối vào input terminal của SR-DA2833P-DA2
- Khi phím được nhấn, coupler phát hiện thay đổi trạng thái (open/close contact)
- Coupler chuyển sự kiện thành DALI-2 push button command (Part 301 instance event)
- Application Controller nhận event, thực thi lệnh tương ứng (scene recall, dim, group on/off)
4 input = 4 instance DALI-2 độc lập. Mỗi phím được lập trình riêng: short press, long press, hold, release, tùy theo yêu cầu dự án.
Lắp Đặt Trong Hộp 55mm Retrofit Không Đổi Hạ Tầng
Độ dày 13mm là điểm khác biệt kỹ thuật quan trọng của SR-DA2833P-DA2. Hộp điện âm tường 55mm (tiêu chuẩn phổ biến nhất tại Việt Nam và châu Âu) có độ sâu 40-55mm. Với coupler chỉ 13mm, còn đủ không gian cho dây điện và mặt bảng công tắc.

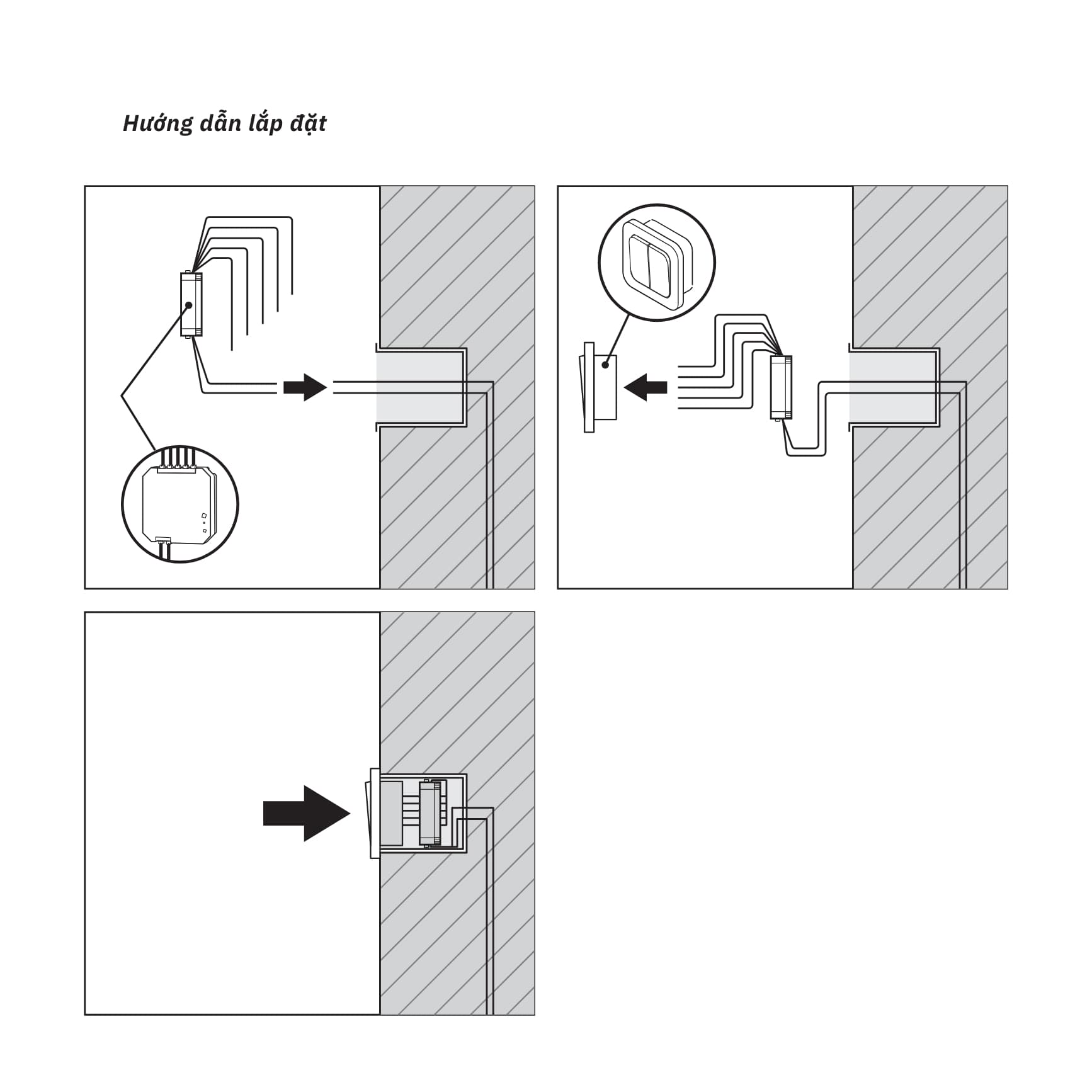

Quy trình retrofit điển hình:
- Tháo mặt bảng công tắc cũ ra khỏi hộp 55mm
- Đấu dây DALI bus (DA+/DA-) vào SR-DA2833P-DA2
- Đấu dry contact từ phím bấm công tắc vào input terminal coupler
- Lắp lại coupler vào hộp 55mm, lắp lại mặt bảng
- Commission trên Application Controller: assign action cho 4 instance
Toàn bộ quá trình không thay đổi mặt tường, không ảnh hưởng thẩm mỹ không gian.

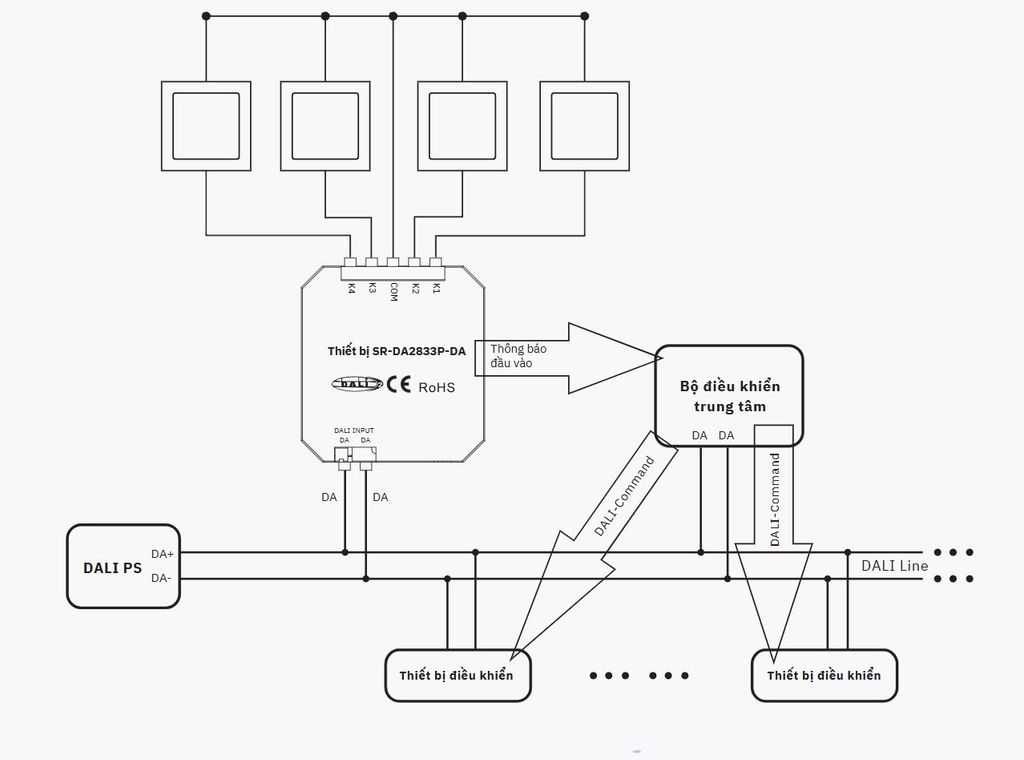

Sơ đồ đấu nối của SR-DA2833P-DA
SR-DA2833P-DA2 vs SR-2422NK-DA2 Hai Cách Tiếp Cận Khác Nhau
| SR-DA2833P-DA2 | SR-2422NK4-DA2 | |
|---|---|---|
| Phím bấm | Switch bên ngoài (dry contact) | Tích hợp sẵn trên module |
| Ứng dụng chính | Retrofit switch cũ | Lắp mới hoàn toàn |
| Độ dày | 13mm | 26.6mm |
| Hộp âm | 55mm tiêu chuẩn | 80x80mm EU |
| LED indicator | Không (phụ thuộc switch) | Có (8 LED, 2 per button) |
| Giữ mặt bảng hiện tại | Có | Không |
| Số instance | 4 | 4 |
Khi Nào Nên / Không Nên Chọn SR-DA2833P-DA2
Nên chọn khi:
- Retrofit dự án cũ sang DALI-2, muốn giữ nguyên mặt công tắc thương hiệu (Schneider, Legrand, Clipsal...)
- Hộp điện 55mm tiêu chuẩn, không đủ không gian cho keypad 26.6mm
- Khách hàng muốn trải nghiệm vật lý của công tắc quen thuộc, không thay đổi thao tác
- Dự án khách sạn: giữ mặt bảng theo tiêu chuẩn nội thất, tích hợp DALI-2 phía sau
- Junction box ẩn trong tường: coupler 13mm dễ ẩn hơn keypad 26.6mm
Không nên chọn khi:
- Dự án mới không có switch cũ cần retrofit: SR-2422NK-DA2 đơn giản hơn, có LED indicator
- Cần LED feedback hiển thị trạng thái scene: SR-DA2833P-DA2 không có LED indicator riêng
- Cần nhiều hơn 4 instance trên 1 vị trí: dùng SR-2422NK8-DA2 (8 nút)
Kết Luận
SR-DA2833P-DA2 là giải pháp retrofit DALI-2 tinh tế nhất: 13mm, hộp 55mm, giữ nguyên mặt bảng. Phù hợp khách sạn, văn phòng cao cấp muốn tích hợp DALI-2 mà không thay đổi thẩm mỹ công tắc. Với dự án mới không cần retrofit, SR-2422NK-DA2 là lựa chọn đơn giản hơn. KNXStore phân phối SR-DA2833P-DA2 tại Việt Nam. Liên hệ để tư vấn phương án retrofit phù hợp.
