Scemtec SC-TI-CAS - Module Nhập Tín Hiệu 4 Nút Nhấn Tiềm Năng Tự Do Cho Hệ Thống Casambi

Một trong những thách thức phổ biến nhất khi triển khai hệ thống chiếu sáng Casambi trong dự án thương mại là yêu cầu giữ nguyên giao diện điều khiển vật lý tại tường. Người dùng cuối, đặc biệt trong văn phòng và khách sạn, quen với việc bấm công tắc thật thay vì mở ứng dụng. Hệ thống không dây Casambi cần một điểm kết nối chuyển tiếp tín hiệu từ nút nhấn thông thường vào mạng BLE mà không làm phức tạp hạ tầng dây dẫn hiện có.

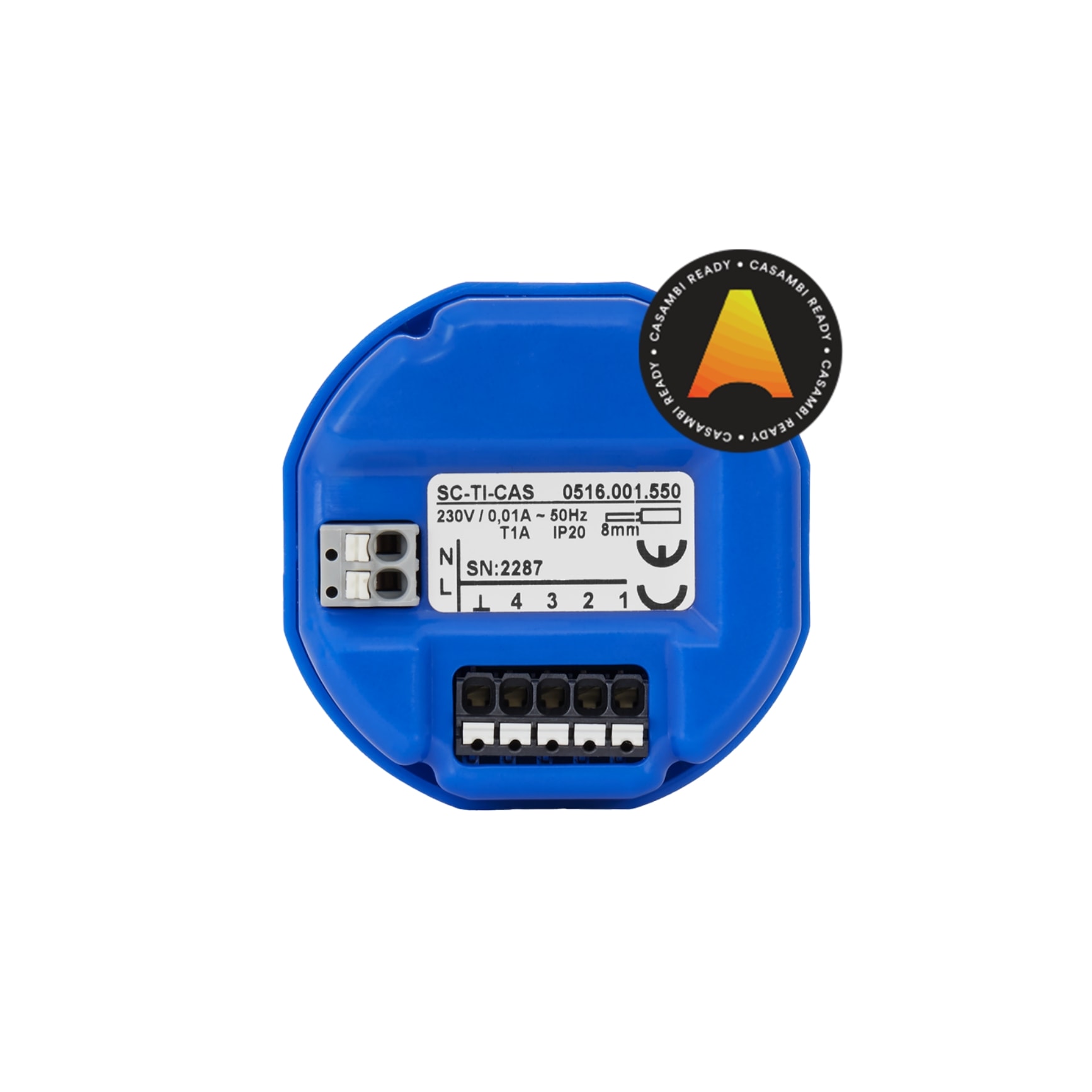

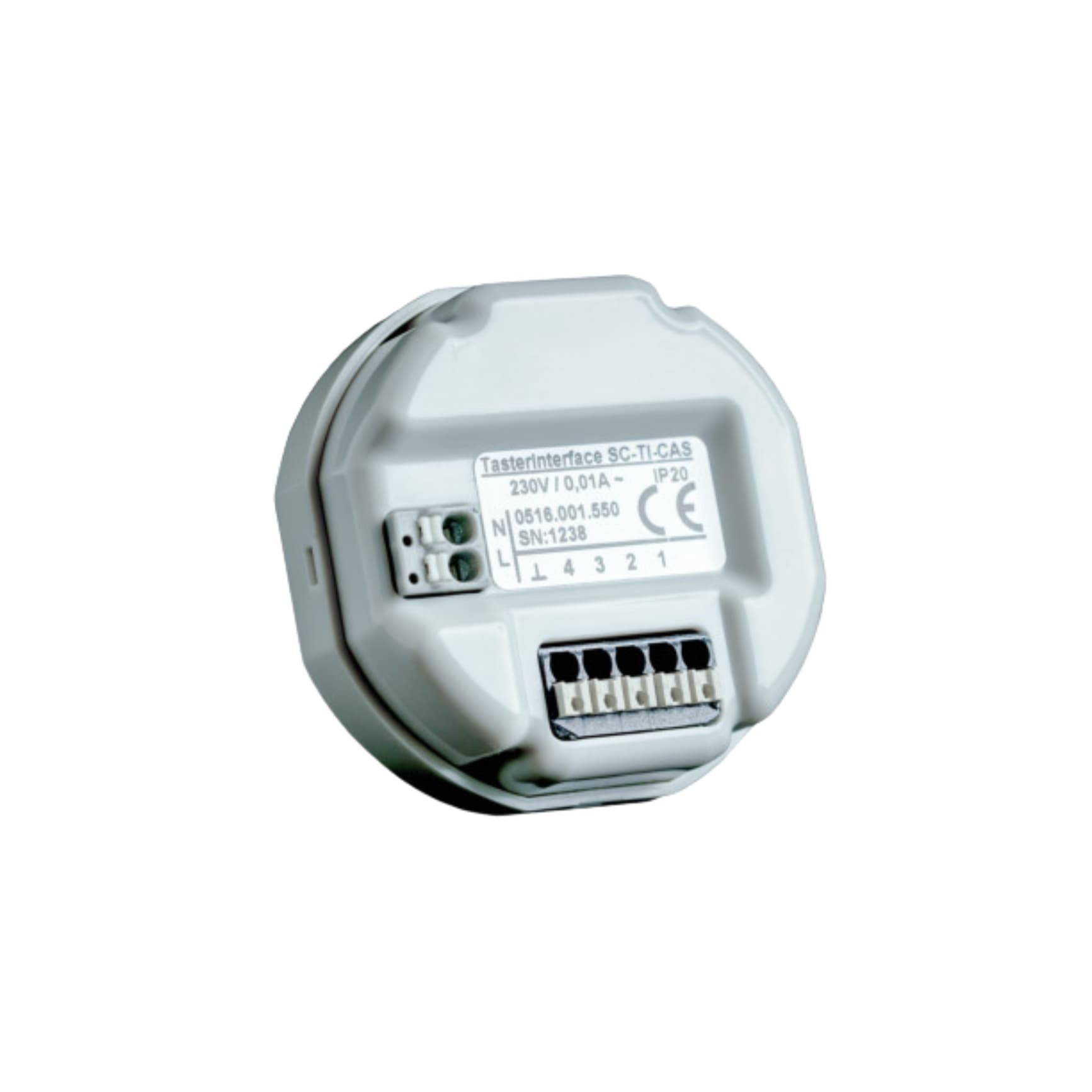

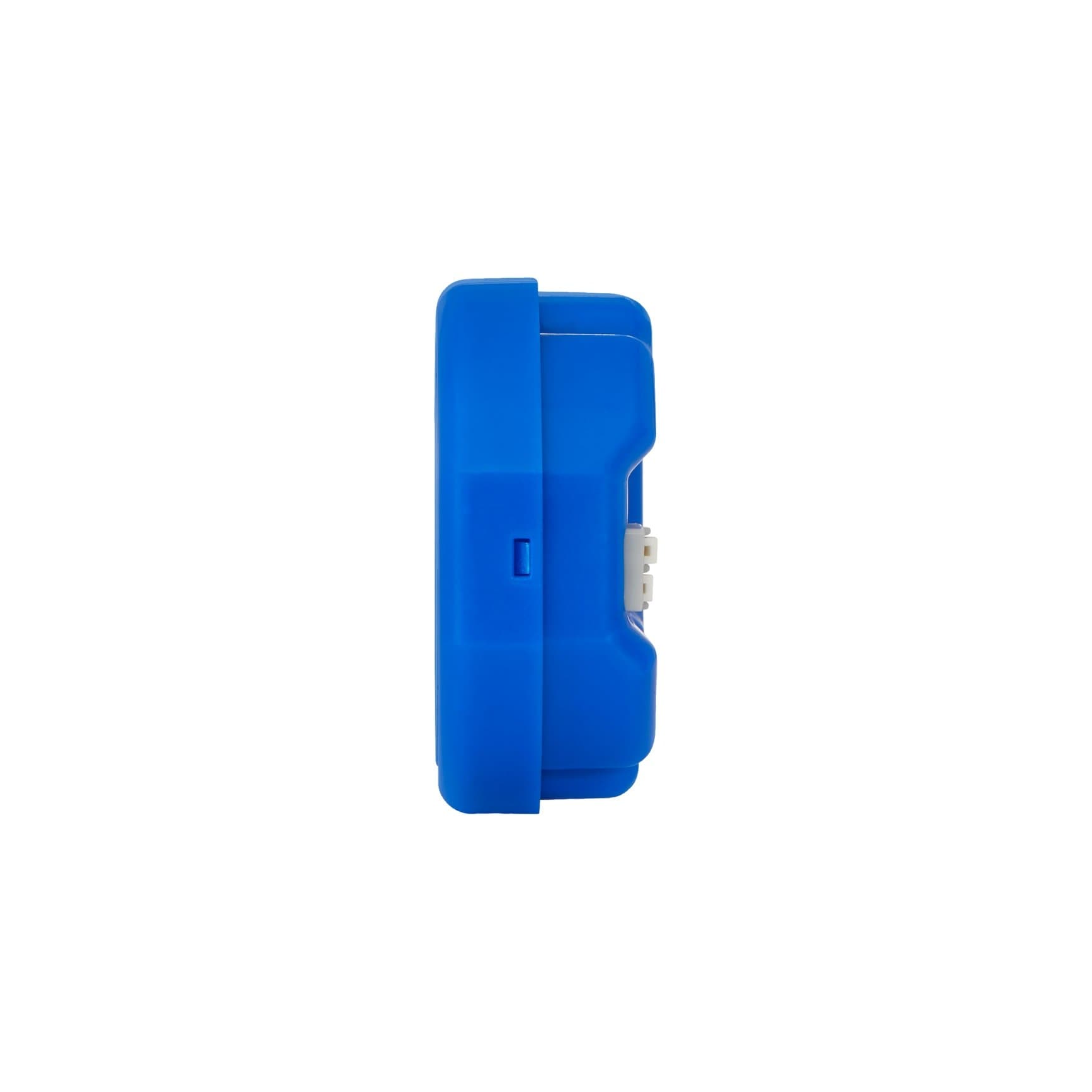

SC-TI-CAS của Scemtec giải quyết bài toán này bằng cách đóng gói toàn bộ logic giao tiếp Casambi vào một module Ø53mm lắp vừa hộp âm tường 230VAC. Module nhận tín hiệu từ tối đa 4 nút nhấn tiềm năng tự do, dịch chuyển chúng thành lệnh Casambi và truyền vào mạng không dây, tất cả tự động sau khi được Casambi App nhận diện lần đầu.

SC-TI-CAS là gì và hoạt động như thế nào

SC-TI-CAS là Casambi-Tasterinterface, tức là module giao tiếp nút nhấn Casambi. Chức năng cốt lõi của thiết bị là đọc trạng thái của các nút nhấn tiềm năng tự do kết nối vào và chuyển đổi thành tín hiệu điều khiển trong mạng Casambi.

Đầu vào tín hiệu: Thiết bị hỗ trợ tối đa 4 kênh đầu vào, mỗi kênh là một nút nhấn tiềm năng tự do (potential-free contact). Nút nhấn tiềm năng tự do là loại công tắc không mang điện áp, chỉ đóng hoặc mở mạch tiếp điểm, đây là loại nút nhấn phổ thông trong các ứng dụng điều khiển tòa nhà. Chiều dài dây từ module đến mỗi nút nhấn tối đa 30cm, phù hợp với lắp đặt trong cùng hộp âm tường hoặc hộp liền kề.

Nguồn cấp: SC-TI-CAS được cấp trực tiếp từ lưới 230VAC/50Hz, không cần nguồn DC bổ sung hay bộ chuyển đổi ngoài. Module tự tạo nguồn nội bộ để nuôi mạch Casambi với mức tiêu thụ tối đa 10mA, hầu như không tạo tải đáng kể trên đường dây.

Tự động nhận diện Casambi: Khi cấp nguồn lần đầu, SC-TI-CAS phát tín hiệu BLE và Casambi App trên smartphone hoặc tablet nhận diện thiết bị trong danh sách thiết bị mới. Người cài đặt thêm vào mạng chỉ với một thao tác. Không cần cấu hình địa chỉ thủ công hay dùng công cụ lập trình chuyên dụng.

Cấu hình chức năng từng nút: Sau khi vào mạng, mỗi trong số 4 kênh đầu vào được cấu hình độc lập trong Casambi App. Một kênh có thể bật tắt một đèn hoặc nhóm đèn, kênh khác gọi scene (cảnh), kênh thứ ba điều chỉnh độ sáng (dim) và kênh thứ tư kích hoạt animation. Tất cả thay đổi cấu hình thực hiện từ app, không cần chạm vào phần cứng sau khi lắp xong.

Sơ đồ kết nối và lắp đặt SC-TI-CAS

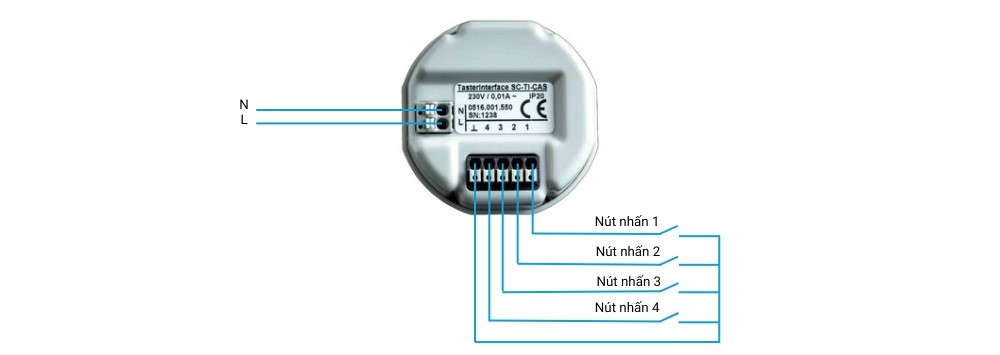

SC-TI-CAS-1

SC-TI-CAS nhận nguồn 230VAC qua terminal L và N. Đây là nguồn lưới tiêu chuẩn như mọi thiết bị điện âm tường thông thường, nên đường dây cấp nguồn cho module tích hợp ngay trong hạ tầng điện sẵn có của tòa nhà mà không cần đi thêm dây riêng.

Bốn kênh đầu vào nút nhấn được đánh số 1 đến 4. Mỗi kênh kết nối hai đầu dây của một nút nhấn tiềm năng tự do, không phân biệt cực tính. Chiều dài dây mỗi kênh giới hạn 30cm, điều này có nghĩa là nút nhấn phải nằm ngay trong hoặc rất gần hộp âm tường chứa SC-TI-CAS. Trong thực tế, nút nhấn được lắp trực tiếp vào mặt hộp, dây nối từ nút xuống terminal của module chỉ dài vài chục cm, hoàn toàn trong giới hạn.

Khi chỉ lắp module đơn lẻ không có nút nhấn vật lý đi kèm, hộp âm tường tiêu chuẩn là đủ. Khi cần lắp thêm tấm nút nhấn vào cùng hộp với module, Scemtec khuyến nghị dùng hộp âm tường sâu (tiefe UP-Dose) để có đủ không gian chứa cả module và các đầu dây. Tấm 4 nút nhấn GIRA 014700 là một lựa chọn được xác nhận tương thích. Ngoài ra, tổ hợp nút nhấn đơn và đôi trong nhiều hộp âm tường liên kề cũng là phương án linh hoạt cho bố cục bảng điều khiển phức tạp hơn.

Lưu ý an toàn điện quan trọng: toàn bộ nút nhấn kết nối vào SC-TI-CAS và đường dây của chúng phải được cách điện hoàn toàn với điện áp 230VAC cấp nguồn cho module. Sau khi lắp đặt, phải kiểm tra và đảm bảo cách điện tiếp xúc theo quy định. Nút nhấn tiềm năng tự do là loại tín hiệu thấp áp, không mang điện lưới, nhưng khoảng cách vật lý và cách điện trong hộp âm tường giữa phần 230VAC và phần tín hiệu phải được tuân thủ.

Ứng dụng SC-TI-CAS

SC-TI-CAS là lựa chọn phù hợp khi dự án cần kết hợp điều khiển không dây Casambi với giao diện nút nhấn vật lý truyền thống tại tường.

Trong tòa văn phòng với nhiều phòng làm việc và phòng họp, từng phòng thường có một bảng công tắc tường với hai đến bốn nút. Thay vì giữ nguyên công tắc cơ học thông thường hoặc thay toàn bộ hệ thống đèn DALI kèm controller riêng, SI lắp SC-TI-CAS ở hộp âm tường hiện có, giữ nguyên giao diện nút nhấn mà người dùng quen thuộc, đồng thời đưa toàn bộ điều khiển vào mạng Casambi để quản lý tập trung.

Khách sạn và căn hộ cao cấp sử dụng SC-TI-CAS cho bảng điều khiển đầu giường (bedside panel) hoặc bảng điều khiển lối vào phòng. Bốn kênh đủ để phân công: kênh 1 bật tắt đèn trần, kênh 2 gọi scene Welcome, kênh 3 gọi scene Cinema, kênh 4 tắt toàn bộ đèn trong phòng. Cấu hình này thay đổi dễ dàng từ Casambi App của kỹ thuật viên quản lý tòa nhà mà không cần kéo dây lại.

Dự án retrofit (cải tạo hệ thống chiếu sáng cũ) được hưởng lợi nhiều nhất. Hộp âm tường sẵn có với dây nguồn 230VAC đã kéo sẵn là tất cả những gì cần thiết để lắp SC-TI-CAS. Module tự tích hợp vào mạng Casambi mới không cần thay đổi hạ tầng đường dây, chỉ bổ sung thiết bị vào hộp trống.

Phòng hội nghị, sảnh lễ tân, khu vực bán lẻ cần bảng điều khiển đa cảnh là ứng dụng tiếp theo. Bốn nút nhấn với bốn scene khác nhau trong Casambi App cho phép nhân viên chuyển đổi giữa cảnh chiếu sáng Họp, Thuyết trình, Tiếp khách và Dọn dẹp chỉ bằng một nút bấm tại tường.

Ứng dụng thực tế trong dự án

Tòa văn phòng 8 tầng cải tạo chiếu sáng theo hướng bổ sung Casambi vào hệ thống đèn LED DALI sẵn có: mỗi tầng có hành lang dài với 6 bảng công tắc tường 2 nút. Thay vì kéo thêm đường bus DALI đến từng vị trí công tắc, SI lắp 6 SC-TI-CAS vào 6 hộp âm tường đó. Nút nhấn hiện có (tiềm năng tự do) đấu trực tiếp vào module. Casambi App nhận diện 6 module, mỗi module cấu hình 2 kênh tương ứng 2 nút: kênh 1 bật tắt đèn khu vực phía trước, kênh 2 bật tắt khu vực phía sau. Toàn bộ không cần đi dây mới, chỉ bổ sung thiết bị vào hộp sẵn có.

Một dự án khách sạn boutique 40 phòng: mỗi phòng lắp 1 SC-TI-CAS tại bảng điều khiển đầu giường, kết nối với tấm 4 nút nhấn GIRA. Kênh 1 bật đèn đọc sách 30% độ sáng, kênh 2 gọi scene Ngủ (tắt hết trừ đèn ngủ 5%), kênh 3 gọi scene Thức dậy (toàn bộ 70%), kênh 4 tắt tất cả. Cấu hình được nhân bản nhanh sang 40 phòng qua chức năng copy trong Casambi App. Kỹ thuật viên quản lý có thể điều chỉnh scene từ xa qua Casambi Gateway mà không cần vào từng phòng.

Kết luận

Scemtec SC-TI-CAS lấp đầy khoảng trống giữa giao diện điều khiển vật lý quen thuộc và hệ thống chiếu sáng không dây Casambi hiện đại. Module Ø53mm lắp hộp âm tường 230VAC tiêu chuẩn, nhận tín hiệu từ 4 nút nhấn tiềm năng tự do và đưa toàn bộ điều khiển vào mạng Casambi tự động, không yêu cầu cấu hình phức tạp.

Để được tư vấn thiết kế giải pháp tích hợp nút nhấn vật lý vào hệ thống Casambi phù hợp dự án của bạn, liên hệ: Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

SC-TI-CAS là module nhập tín hiệu nút nhấn thuần túy, không có chức năng DALI controller hay DALI master. Thiết bị chỉ đọc trạng thái nút nhấn và phát tín hiệu Casambi tương ứng. Để điều khiển driver DALI, cần thiết bị Casambi khác có chức năng DALI output như CBU-DCS hay CBU-ASD trong cùng mạng Casambi.

Mỗi kênh được cấu hình hoàn toàn độc lập trong Casambi App. Kênh 1 có thể gọi scene, kênh 2 dim một nhóm đèn, kênh 3 toggle on/off một đèn cụ thể và kênh 4 kích hoạt animation, tất cả trong cùng một SC-TI-CAS. Không có ràng buộc theo cặp.

100cm là giới hạn kỹ thuật của thiết bị theo datasheet. Scemtec không đề xuất phương án mở rộng bằng điện trở hay repeater cho tín hiệu nút nhấn trên SC-TI-CAS. Nếu nút nhấn ở xa hơn, giải pháp khuyến nghị là dùng thiết bị Casambi khác hỗ trợ đầu vào nút nhấn với chiều dài dây lớn hơn, hoặc lắp thêm một SC-TI-CAS ngay tại vị trí nút nhấn đó.

Khi mất liên kết Bluetooth, SC-TI-CAS không truyền được lệnh sang các thiết bị điều khiển đèn. Nút nhấn bấm nhưng không có phản hồi. Mạng Casambi là mesh BLE, các thiết bị trong tầm phủ sẽ tự kết nối lại khi tín hiệu được phục hồi. Để tăng độ tin cậy, bố trí đủ số lượng node Casambi để đảm bảo SC-TI-CAS luôn trong vùng phủ mesh.

SC-TI-CAS được thiết kế cho nút nhấn tiềm năng tự do dạng momentary (nhấn xuống rồi nhả). Công tắc toggle (bật ở vị trí ON, tắt ở vị trí OFF) có thể dùng nhưng hành vi trong Casambi App sẽ phụ thuộc vào cách profile cấu hình đọc sườn cạnh tín hiệu. Cần kiểm tra thực tế với từng loại công tắc trước khi nhân rộng trong dự án.

Có. SC-TI-CAS là thiết bị Casambi tiêu chuẩn, hoàn toàn tương thích với hạ tầng Casambi bao gồm gateway, Casambi Cloud và quản lý từ xa qua Casambi App. Kỹ thuật viên có thể cập nhật cấu hình từng kênh nút nhấn từ xa mà không cần đến công trình.

Số lượng SC-TI-CAS trong một mạng Casambi không bị giới hạn bởi thiết bị, mà bị giới hạn bởi kích thước tối đa của mạng Casambi (tối đa 127 thiết bị trong một network tiêu chuẩn). Có thể lắp nhiều SC-TI-CAS song song trong cùng mạng, mỗi module hoạt động độc lập và quản lý bộ nút nhấn riêng của nó.
