TSEEM TSE300 Apple HomeKit Bridge Kết Nối KNX Vào Hệ Sinh Thái Apple
Nhiều dự án KNX hoàn thiện về mặt kỹ thuật nhưng vẫn thiếu một điểm: chủ nhà dùng iPhone và muốn điều khiển toàn bộ ngôi nhà từ app Home của Apple, nói chuyện với Siri, hoặc để hệ thống tự bật điện khi xe vừa vào khu vực. KNX không tự nói chuyện được với Apple HomeKit. Cần một bridge.
TSEEM TSE300 là thiết bị làm đúng vai trò đó. Đã qua chứng nhận Apple MFi và Works with Apple HomeKit, TSE300 là cầu nối giữa hệ thống KNX và hệ sinh thái Apple, cho phép integrator bàn giao một dự án KNX đầy đủ tính năng Apple mà không cần thay thế bất kỳ thiết bị KNX nào đã lắp.
TSEEM TSE300 Là Gì Apple HomeKit Bridge Đạt Chứng Nhận MFi

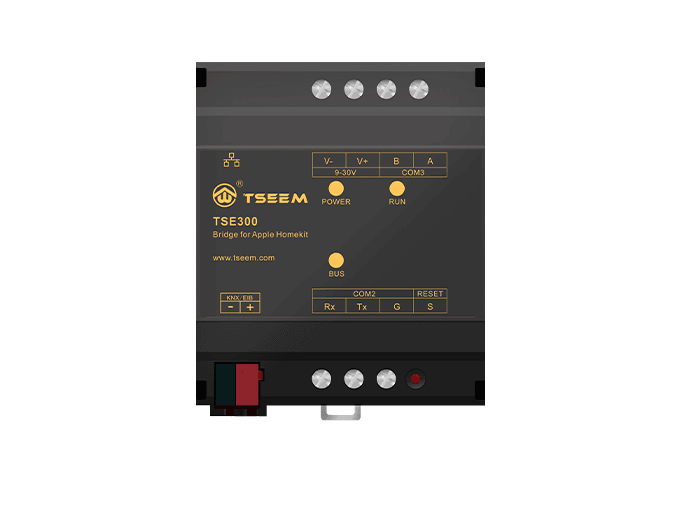

TSE300 là thiết bị bridge lắp DIN rail, kết nối hệ thống smart home hiện có (KNX, RS485, RS232, hoặc IP) vào nền tảng Apple HomeKit thông qua giao thức HAP (HomeKit Accessory Protocol) qua IP.
Điểm quan trọng: TSE300 đã qua chứng nhận Apple MFi và Works with Apple HomeKit, không phải thiết bị "unofficial" hay hack. Điều này có nghĩa là toàn bộ tính năng HomeKit hoạt động đúng như Apple thiết kế, bao gồm mã hóa end-to-end, automation, geofencing, và remote access qua iCloud.
Ba Variant Cho Ba Loại Giao Thức Downlink
TSE300 có ba variant tùy theo giao thức của hệ thống cần bridge:
| Variant | Giao thức downlink | Cổng kết nối |
|---|---|---|
| TSE300-KNX | KNX TP | Cổng 9 -- KNX bus terminal |
| TSE300-485 | RS485 / Modbus RTU | Cổng 3 -- COM3 RS485 |
| TSE300-232 | RS232 custom serial | Cổng 4 -- COM2 RS232 |
Tất cả ba variant đều có cổng RJ45 để kết nối HomeKit qua mạng LAN và iCloud. Dự án KNX chọn TSE300-KNX. Dự án Modbus RTU hoặc hệ thống RS485 khác chọn TSE300-485. Hệ thống có serial RS232 custom chọn TSE300-232.

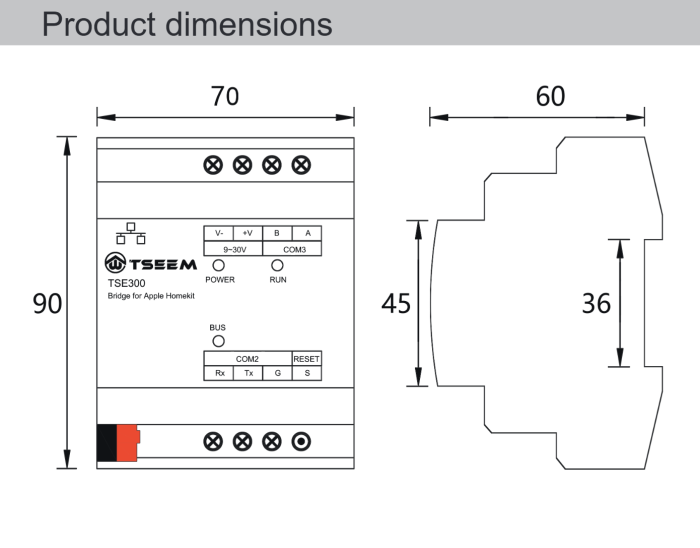

Thiết bị có kích thước 70mm x 90mm x 60mm, lắp DIN rail cạnh tủ điện hoặc tủ KNX, nguồn DC 9-30V. IP20, nhiệt độ hoạt động 0 đến 70 độ C. Cấu hình qua web interface tại 192.168.1.232 bằng Firefox hoặc Chrome.

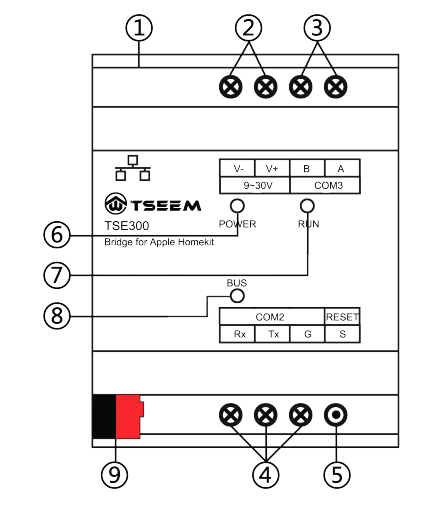

① Giao diện mạng RJ45
② Giao diện cấp nguồn: V+ là cực dương, V- là cực âm
③ COM3: Khối đầu cuối RS485 (TSE300-485)
④ COM2: Khối đầu cuối RS232 (TSE300-232)
⑤ Reset: Nhấn và giữ nút này trong 6 giây, đợi cho đến khi đèn báo RUN nhấp nháy nhanh và sau khi sáng
trở lại, thiết bị sẽ khôi phục cài đặt gốc (thông số mạng IP máy chủ, cài đặt cổng nối tiếp và chế độ khởi động)
⑥ Đèn báo POWER: Sau khi bật nguồn, màu đỏ luôn sáng
⑦ Đèn báo RUN: Nó luôn có màu đỏ khi chạy và nhấp nháy nhanh màu đỏ khi gửi và nhận dữ liệu.
⑧ Đèn báo BUS: Sau khi kết nối với hệ thống KNX sẽ có màu đỏ và luôn sáng
⑨ Thiết bị đầu cuối bus KNX: có thể kết nối với hệ thống KNX (TSE300-KNX)
Từ KNX Sang Apple HomeKit Bridge Không Cần Thay Hạ Tầng

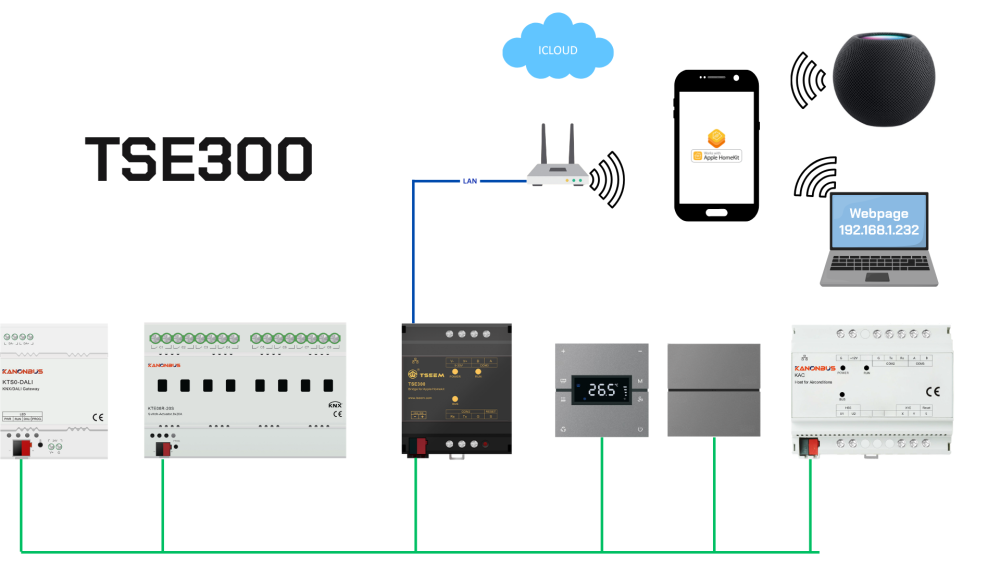

Use case chính của TSE300 trong dự án KNX: tất cả actuator, cảm biến, và thiết bị đã lắp và hoạt động trên KNX TP, tích hợp trong ETS. TSE300-KNX cắm vào KNX bus, đọc và ghi các group address KNX, rồi expose toàn bộ sang Apple HomeKit dưới dạng HomeKit accessory.
Từ phía người dùng, app Home trên iPhone sẽ thấy các thiết bị như bóng đèn, công tắc, cảm biến nhiệt độ, rèm cửa, điều hòa. Họ điều khiển trực tiếp từ app mà không biết bên dưới là hệ thống KNX. Integrator không cần thay thiết bị, không cần chạy thêm hạ tầng mạng phức tạp.
TSE300-KNX hỗ trợ tối đa 150 objects, đủ cho căn hộ, villa, hoặc sàn văn phòng nhỏ. Cấu hình object thực hiện trong web interface của TSE300: khai báo group address KNX tương ứng với từng object HomeKit.
Siri, Geofencing Và Automation Đầy Đủ Apple Ecosystem
Sau khi TSE300 bridge hệ thống KNX vào HomeKit, người dùng có toàn bộ tính năng Apple ecosystem mà không cần app bên thứ ba:
Siri voice control: gọi Siri trên iPhone, HomePod, hoặc Apple Watch để ra lệnh bằng tiếng Anh, tiếng Trung, hoặc các ngôn ngữ Siri hỗ trợ. "Hey Siri, tắt đèn phòng ngủ", "Hey Siri, bật cảnh đọc sách" -- lệnh đi qua HomeKit, xuống TSE300, sang KNX bus đến actuator.
Geofencing tự động: Apple Home sử dụng satellite positioning để phát hiện khi người dùng rời khỏi hoặc đến gần nhà. Automation "khi tôi về nhà" hoặc "khi tôi rời nhà" kích hoạt scene KNX tương ứng mà không cần nhấn nút.
Apple automation: lập lịch theo giờ, theo ngày trong tuần, theo sunrise/sunset, hoặc theo trạng thái cảm biến. Ví dụ: khi cảm biến chuyển động phát hiện có người, bật đèn hành lang và gửi thông báo iPhone.
Chia sẻ quyền truy cập: chủ nhà có thể mời thành viên gia đình, người giúp việc, hoặc khách thuê (có Apple ID) vào "My Home" và phân quyền chi tiết -- ai được điều khiển gì, trong khung giờ nào.
Remote Access Qua iCloud Không Cần VPN Hay Port Forwarding
Một trong những điểm mạnh của Apple HomeKit so với nhiều nền tảng smart home khác là remote access không yêu cầu cấu hình mạng phức tạp.
Để bật remote access cho TSE300, chỉ cần đặt một iPad hoặc Apple TV làm Home Hub trong cùng mạng LAN. iPad/Apple TV này kết nối với Apple iCloud và đóng vai trò relay cho toàn bộ HomeKit request từ xa. Người dùng điều khiển từ bất kỳ đâu qua app Home mà không cần mở port trên router, không cần VPN, không cần IP tĩnh.
Toàn bộ traffic giữa iPhone và Home Hub đi qua Apple iCloud với mã hóa end-to-end. Dữ liệu điều khiển không qua server của bên thứ ba.
Bảo Mật Theo Chuẩn Apple MFi Và Mã Hóa End-To-End
TSE300 là thiết bị đã qua quy trình chứng nhận MFi (Made for iPhone/iPad) của Apple, bao gồm kiểm tra phần cứng, firmware, và giao thức HAP. Thiết bị không thể sử dụng logo "Works with Apple HomeKit" nếu chưa qua chứng nhận này.
Về bảo mật: HomeKit sử dụng Curve25519 key exchange và ChaCha20-Poly1305 cho mã hóa end-to-end giữa thiết bị điều khiển và accessory. Mọi giao tiếp trong hệ thống HomeKit đều được xác thực, không có lệnh nào từ thiết bị lạ có thể gửi vào.
Đối với dự án nhà ở cao cấp hoặc biệt thự, đây là lý do để chọn TSE300 thay vì các bridge không chứng nhận: toàn bộ kiến trúc bảo mật do Apple kiểm soát, không phụ thuộc vào chất lượng triển khai của nhà sản xuất thứ ba.
Commissioning Web Interface Và ETS Phối Hợp
Quy trình commissioning TSE300-KNX trong dự án KNX:
- Download ETS project, xác định danh sách group address cần expose sang HomeKit (đèn, rèm, điều hòa, cảm biến...)
- Truy cập web interface TSE300 tại 192.168.1.232 bằng Chrome hoặc Firefox
- Khai báo từng object HomeKit: loại accessory (light, blind, thermostat...), map với group address KNX tương ứng
- Trên iPhone, mở app Home, thêm accessory bằng cách scan mã QR hoặc nhập code 8 số từ TSE300
- Kiểm tra điều khiển, gán accessory vào phòng, tạo scene và automation
Không cần phần mềm riêng ngoài web browser và app Home của Apple. TSE300 không yêu cầu cloud subscription hay license phí định kỳ.
Lưu ý: đổi IP 192.168.1.232 về địa chỉ phù hợp với VLAN trước khi bàn giao. Factory reset bằng cách giữ nút Reset 6 giây cho đến khi LED RUN nhấp nháy nhanh rồi cố định.
Kết Luận
TSEEM TSE300 phù hợp với dự án KNX cần thêm lớp Apple HomeKit mà không muốn thay thế hạ tầng đã đầu tư. Chứng nhận MFi đảm bảo toàn bộ tính năng Apple hoạt động đúng chuẩn: Siri, geofencing, automation, remote qua iCloud, chia sẻ quyền truy cập. Integrator commissioning qua web interface, người dùng cuối vận hành hoàn toàn trong app Home của Apple.
