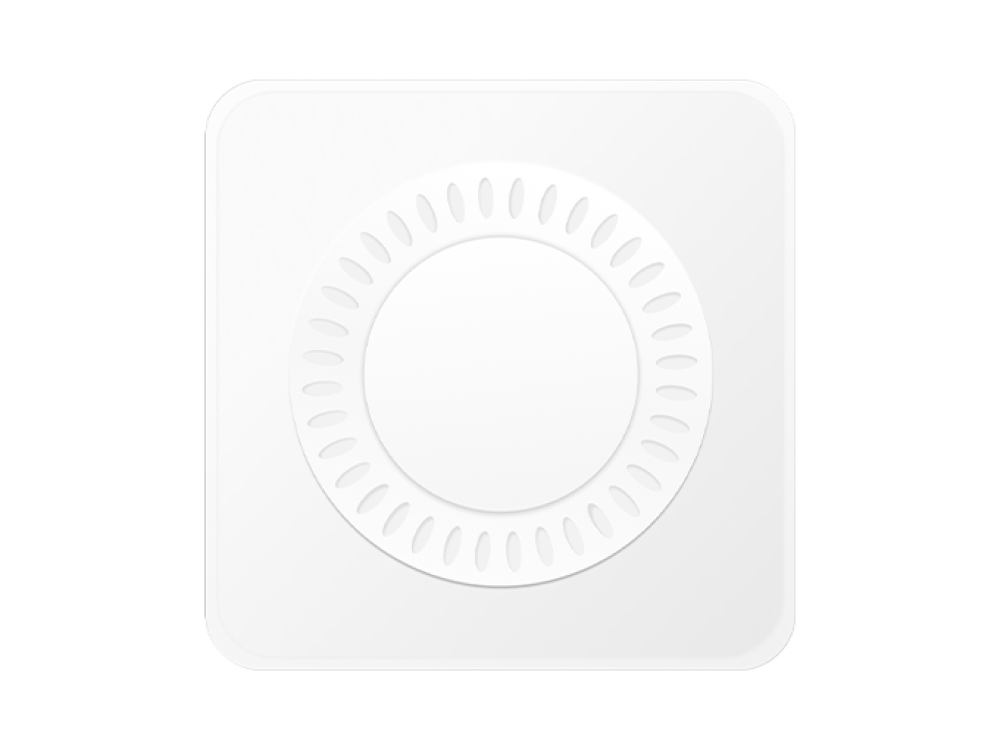

Cảm Biến Chất Lượng Không Khí KNX PM2.5 CO2 TVOC Kanonbus KTEAQS-T3/T7

Chất lượng không khí trong nhà (IAQ) ảnh hưởng trực tiếp đến sức khỏe và năng suất nhưng thường không được đo đạc cụ thể. CO2 tích tụ trong phòng họp kín khiến người ngồi trong phòng buồn ngủ và giảm khả năng tập trung sau 30 phút mà không ai nhận ra nguyên nhân. PM2.5 từ bên ngoài hoặc từ thiết bị văn phòng xâm nhập vào phổi mà không nhìn thấy được. TVOC từ sơn tường mới, đồ nội thất, máy in tích tụ liên tục trong không gian thiếu thông gió.

Kanonbus KTEAQS-T3/T7 đưa dữ liệu IAQ vào bus KNX dưới dạng group object, cho phép hệ thống KNX phản ứng tự động: bật quạt thông gió khi CO2 vượt ngưỡng, điều chỉnh setpoint điều hòa theo nhiệt độ và độ ẩm thực tế, gửi cảnh báo khi PM2.5 tăng bất thường, log dữ liệu theo giờ cho báo cáo môi trường.

Hai Variant T3 Và T7 Cho Hai Mức Yêu Cầu

KTEAQS-T3 và KTEAQS-T7 dùng chung phần cứng nhưng khác nhau về bộ cảm biến tích hợp bên trong:

Thông số đo KTEAQS-T3 KTEAQS-T7
PM1.0   ✓
PM2.5 ✓ ✓
PM10   ✓
Nhiệt độ ✓ ✓
Độ ẩm ✓ ✓
CO2 ✓ ✓
TVOC   ✓

KTEAQS-T3 phù hợp cho văn phòng, phòng họp, lớp học cần theo dõi 4 thông số IAQ thiết yếu: PM2.5 (bụi mịn), nhiệt độ, độ ẩm và CO2. Đây là bộ thông số đủ để automation thông gió và điều hòa theo chất lượng không khí thực tế.

KTEAQS-T7 phù hợp cho dự án yêu cầu đầy đủ 7 thông số: bổ sung PM1.0 (hạt siêu mịn quan trọng cho môi trường y tế và phòng sạch), PM10 (bụi thô từ hoạt động cơ khí hoặc thi công) và TVOC (tổng hợp chất hữu cơ dễ bay hơi từ nội thất, sơn, thiết bị điện tử). TVOC đặc biệt cần thiết cho văn phòng mới bàn giao hoặc không gian vừa thi công xong.

Công Nghệ Laser Scattering Và Cảm Biến Độc Lập

PM sensor trong KTEAQS-T3/T7 dùng công nghệ laser scattering (tán xạ laser): chiếu tia laser vào dòng không khí lấy mẫu, phân tích ánh sáng tán xạ để đếm số lượng hạt bụi theo từng dải kích thước, sau đó chuyển đổi thành mass concentration đơn vị μg/m³. So với cảm biến hồng ngoại, laser scattering cho độ chính xác và độ phân giải tốt hơn ở nồng độ thấp và phân biệt được các dải kích thước hạt khác nhau (PM1.0, PM2.5, PM10).

Cảm biến nhiệt độ/độ ẩm được đặt tách biệt hoàn toàn với module PM, không nằm gần nguồn nhiệt phát sinh từ laser và mạch xử lý. Thiết kế tách biệt này đảm bảo số liệu nhiệt độ và độ ẩm không bị sai lệch bởi nhiệt nội tại của thiết bị, đặc biệt quan trọng khi dùng dữ liệu nhiệt độ để điều chỉnh setpoint điều hòa.

Toàn bộ sản phẩm được hiệu chỉnh (professionally calibrated) tại nhà máy trước khi xuất xưởng, không yêu cầu SI tự hiệu chỉnh tại hiện trường.

Dải Đo Và Độ Chính Xác Từng Thông Số

Thông số Dải đo Độ chính xác
PM1.0 0~1000 μg/m³ ±10%
PM2.5 0~1000 μg/m³ ±10%
PM10 0~1000 μg/m³ ±10%
Nhiệt độ -40°C~85°C ±0.5°C
Độ ẩm 0~100% RH ±2% RH
CO2 400~60000 ppm ±1
TVOC 0~60000 ppb ±1

Dải đo rộng của CO2 (400~60000 ppm) bao phủ từ nồng độ không khí sạch bình thường (400 ppm ngoài trời) đến mức nguy hiểm trong không gian kín. Ngưỡng thực tế cần lưu ý: trên 1000 ppm CO2 là dấu hiệu thông gió kém, trên 2000 ppm gây ảnh hưởng rõ đến nhận thức và cần can thiệp ngay.

Đấu Nối Và Lắp Đặt

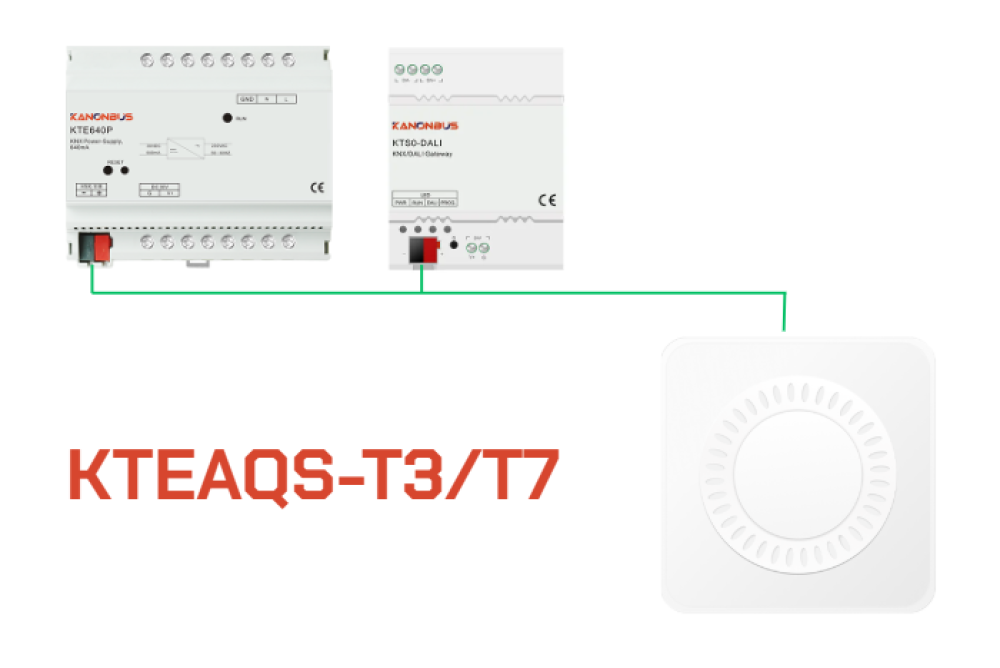

KTEAQS-T3/T7 cần hai kết nối:

Nguồn DC 24V auxiliary:

  • Terminal ②: DC 24V wide voltage input, cấp điện cho cảm biến laser PM, sensor CO2 và toàn bộ mạch xử lý (3W tổng). Đây là kết nối bắt buộc ngoài KNX bus vì tổng công suất thiết bị vượt quá khả năng cung cấp của KNX bus (10mA bus current chỉ đủ cho giao tiếp, không đủ cho cảm biến).

KNX bus:

  • Terminal ③: KNX bus TP 2 dây, cấp nguồn bus và truyền dữ liệu về controller.

Programming:

  • ④ Nút programming: nhấn để vào chế độ ghi physical address qua ETS.
  • ⑤ Indicator đỏ: sáng trong quá trình programming, tắt sau khi download xong.

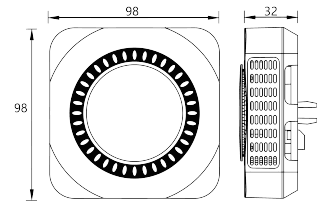

Lắp đặt thực tế: Gắn mounting plate lên hộp 86 tiêu chuẩn (wall hoặc ceiling). Nếu không có hộp 86, khoét lỗ 34mm(W) x 46mm(H) trên tường hoặc trần. Kết nối 24V DC và KNX bus, gắn sensor vào plate. Đặt thiết bị tránh xa nguồn nhiệt (đèn, điều hòa thổi trực tiếp) và luồng không khí cưỡng bức mạnh để số liệu đo phản ánh đúng chất lượng không khí xung quanh.

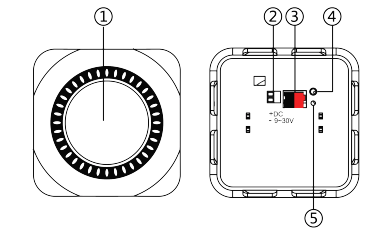

Cấu hình cảm biến KTEAQS-T3/T7

Vị trí Ký hiệu Mô tả
1 Sensor unit Cụm cảm biến đo lường: PM laser, CO2, TVOC, nhiệt độ, độ ẩm
2 Power interface Nguồn 24V DC wide voltage
3 KNX bus terminal Kết nối KNX TP bus, truyền dữ liệu đo về hệ thống
4 Programming button Nút lập trình: nhấn để ghi physical address từ ETS
5 Programming LED Sáng đỏ sau khi nhấn nút programming, tắt tự động sau khi download xong. Có thể bật/tắt qua ETS

Tích Hợp KNX Và Automation Theo Dữ Liệu IAQ

Mỗi thông số đo của KTEAQS-T3/T7 được expose qua một group object riêng trong ETS. SI gán group address cho từng thông số và liên kết với actuator hoặc logic controller theo yêu cầu dự án:

Automation thông gió theo CO2: Khi CO2 vượt 1000 ppm, gửi lệnh bật quạt thông gió hoặc mở damper. Khi CO2 về dưới 800 ppm, tắt quạt. Logic này giữ chất lượng không khí trong ngưỡng an toàn mà không chạy quạt liên tục lãng phí điện.

Điều chỉnh setpoint điều hòa theo nhiệt/ẩm thực tế: Thay vì dùng setpoint cứng, BMS hoặc KNX logic đọc nhiệt độ và độ ẩm từ KTEAQS và điều chỉnh setpoint điều hòa theo điều kiện thực tế. Giảm overshoot và tiết kiệm năng lượng so với điều khiển theo setpoint cố định.

Cảnh báo PM2.5 hoặc TVOC bất thường: Group object PM2.5 hoặc TVOC kết nối vào logic so sánh trong ETS. Khi vượt ngưỡng cài đặt, gửi telegram cảnh báo đến màn hình quản lý, đèn indicator hoặc hệ thống thông báo. Hữu ích cho tòa nhà văn phòng cần báo cáo môi trường làm việc hoặc tòa nhà gần khu công nghiệp.

Log dữ liệu cho BMS hoặc báo cáo: Đối với dự án có yêu cầu báo cáo chất lượng môi trường, dữ liệu IAQ từ KTEAQS được log định kỳ vào BMS. Giá trị từng thông số được ghi theo timestamp, tạo lịch sử để phân tích xu hướng và lập báo cáo theo tiêu chuẩn LEED hoặc WELL Building Standard.

Kết Luận

Kanonbus KTEAQS-T3/T7 đưa dữ liệu chất lượng không khí vào hệ thống KNX một cách trực tiếp và có thể hành động. T3 cho 4 thông số thiết yếu, T7 cho đầy đủ 7 thông số bao gồm TVOC và phân tách PM theo kích thước hạt. Laser scattering PM sensor, cảm biến nhiệt/ẩm độc lập, gắn hộp 86 tiêu chuẩn và tích hợp hoàn toàn qua ETS. Liên hệ KNXStore để được tư vấn kỹ thuật và báo giá dự án: 0918.918.755 hoặc sales@knxstore.vn.

Câu hỏi thường gặp

Cần cả hai: KNX bus (10mA) cho giao tiếp và DC 24V auxiliary cho cảm biến và mạch xử lý (tổng 3W). KNX bus không đủ công suất cấp cho toàn bộ thiết bị. Có thể dùng nguồn DIN rail 24V DC chung với các thiết bị khác trong tủ.

T3 đủ cho văn phòng, phòng họp và lớp học với 4 thông số PM2.5, nhiệt độ, độ ẩm, CO2. T7 cần thiết khi dự án yêu cầu đo PM1.0/PM10 (môi trường y tế, phòng sạch, kho hàng điện tử nhạy cảm) hoặc cần TVOC (tòa nhà mới bàn giao, phòng có nhiều đồ nội thất mới, không gian in ấn).

Thiết bị được hiệu chỉnh chuyên nghiệp tại nhà máy. SI không cần thực hiện hiệu chỉnh tại hiện trường. Nếu sau thời gian dài vận hành cần kiểm tra lại độ chính xác, liên hệ nhà sản xuất để được hỗ trợ.

Có. Thiết bị hỗ trợ cả wall-mounted và ceiling-mounted. Vị trí gắn ảnh hưởng đến số liệu đo: CO2 nhẹ hơn không khí nên tích tụ nhiều hơn ở vùng thở (cao 1.5m), trong khi PM có thể phân bố đều hơn. Gắn trần thường dùng cho mục đích thẩm mỹ hoặc khi không có tường trống phù hợp.

Cần download physical address và application qua ETS để gán group address cho từng thông số. Sau khi lập trình xong, thiết bị hoạt động độc lập và liên tục gửi dữ liệu lên bus theo chu kỳ cài đặt.
