Kanonbus KAC005 Gateway Điều Hòa VRF KNX Tương Thích Daikin, Mitsubishi, Samsung Và 8 Thương Hiệu Khác
Dự án văn phòng 12 tầng đã chạy KNX từ đầu: ánh sáng DALI, màn trập, đo lường năng lượng đều gom về ETS. Nhưng Daikin VRF cho toàn tòa nhà lại đứng riêng, không có cách nào đưa on/off, setpoint hay fault code của từng indoor unit vào cùng hệ thống KNX. Kết quả là operator phải dùng hai giao diện tách biệt, automation giữa điều hòa và ánh sáng thì không làm được.
Bài toán này không hiếm. Và Kanonbus KAC005 được thiết kế để giải quyết đúng nó: kết nối trực tiếp hệ thống điều hòa VRF/VRV vào KNX TP bus, không cần gateway trung gian, không cần cầu nối Modbus-KNX thêm.
KAC005 Là Gì Và Kết Nối Điều Hòa Qua Cơ Chế Nào?

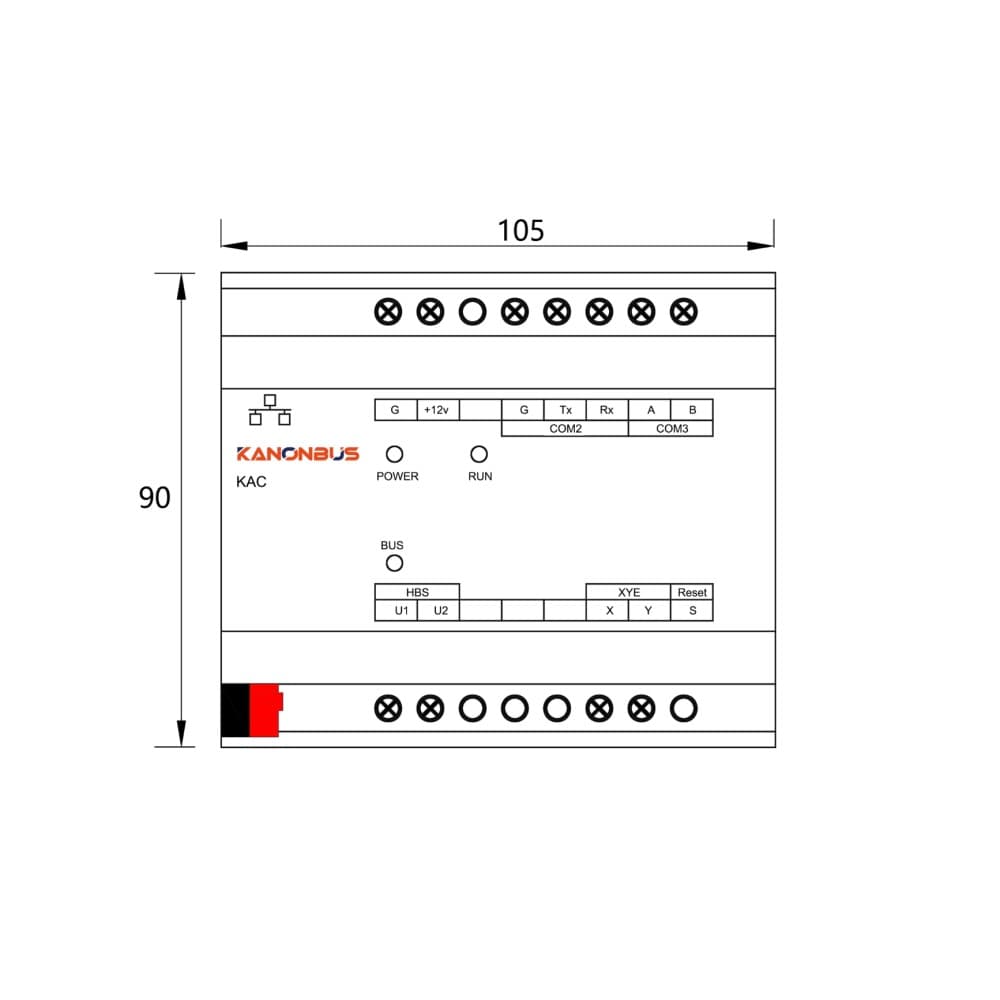

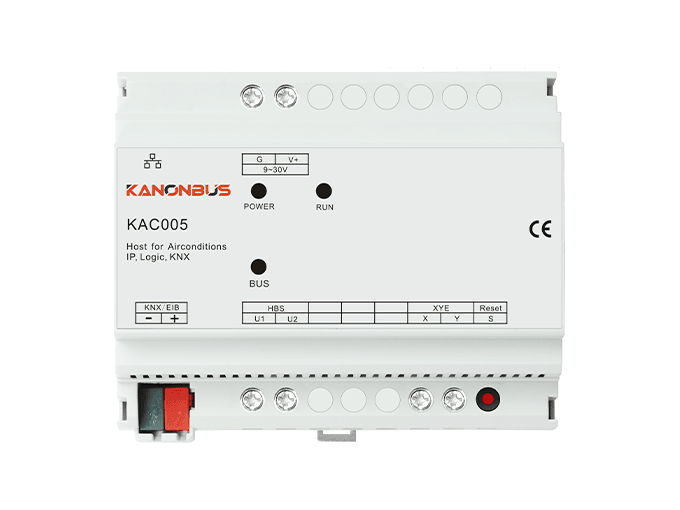

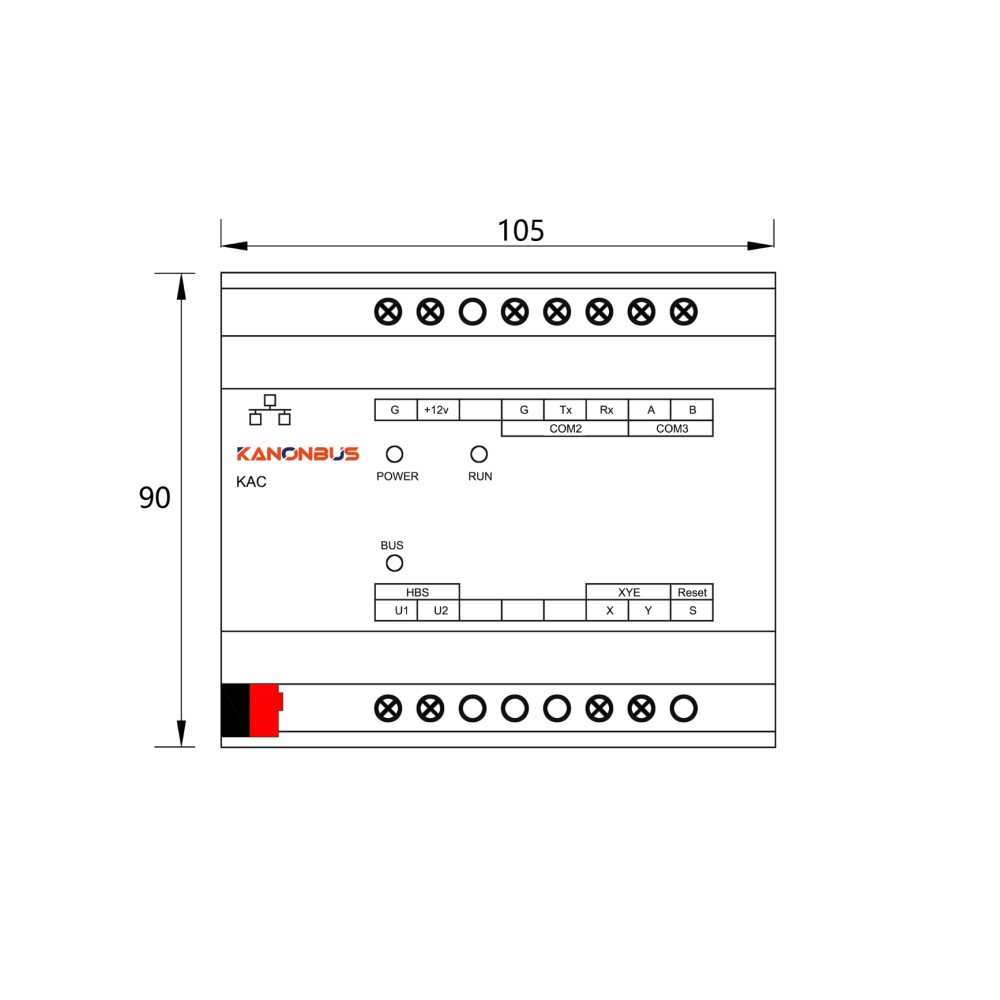

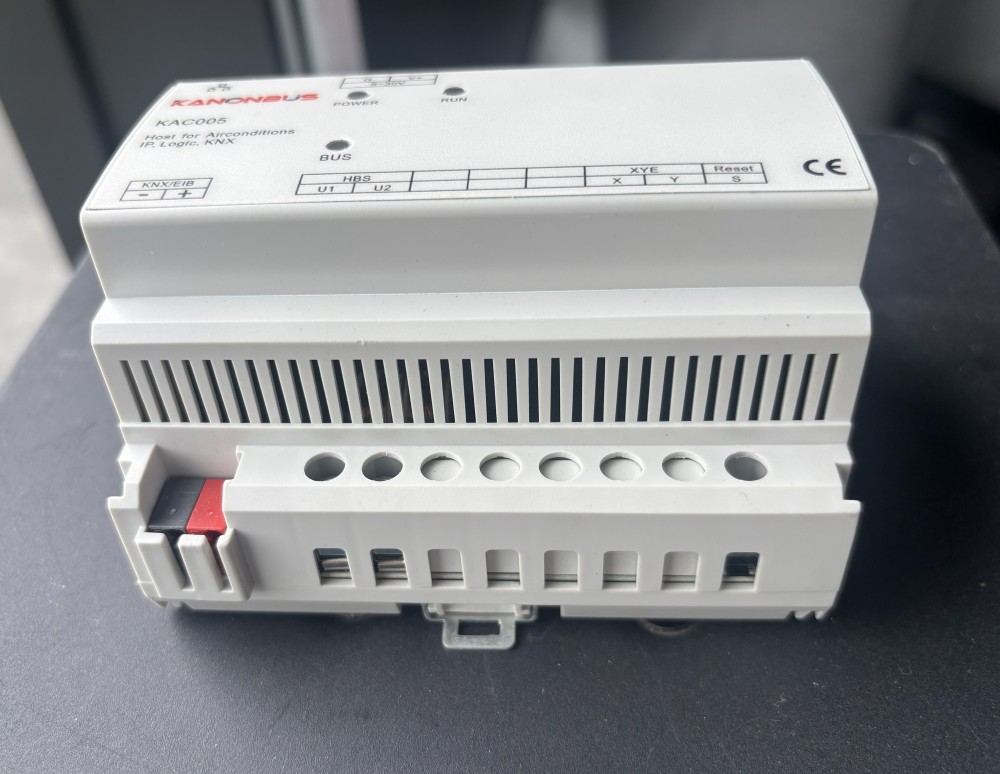

Kanonbus KAC005 là KNX-native HVAC gateway, kết nối trực tiếp giữa hệ thống điều hòa trung tâm VRF/VRV và KNX TP bus. Thiết bị do Shanghai Kanontec Electronic Technology (thương hiệu Kanonbus) sản xuất, lắp DIN rail trong tủ điện, nhận nguồn DC 12-30V riêng biệt.
Về phía điều hòa, KAC005 hỗ trợ hai họ giao thức proprietary phổ biến:
- HBS (Home Bus System) qua cổng U1/U2: Dùng cho Daikin (F1/F2), Toshiba (U1/U2), Mitsubishi Electric (U1/U2), Hitachi, Hisense, York và Panasonic. Đây là giao thức bus riêng mà các hãng dùng để kết nối indoor unit với outdoor unit và hệ thống quản lý ngoài.
- XYE qua cổng X/Y: Dùng cho Samsung (X/Y), Midea, Carrier và Mitsubishi Heavy Industries (A1/B1). Họ giao thức này phổ biến trên dòng VRF thương mại từ Đông Bắc Á.
Về phía KNX, KAC005 kết nối trực tiếp vào KNX TP bus. Mỗi indoor unit được map thành một bộ communication objects (CO) trên KNX, gán group address trong ETS như bất kỳ KNX device nào khác. Không cần gateway Modbus-KNX thêm, không cần phần cứng trung gian.
Điều này là điểm khác biệt cơ bản so với KAC001: KAC001 dùng Modbus RTU qua COM3/RS485 cho BMS/SCADA; KAC005 dùng KNX TP native cho hệ thống KNX. Hai thiết bị phục vụ hai kiến trúc hệ thống khác nhau.
Mười Một Thương Hiệu, Một Gateway Firmware Variant Và Số Indoor Unit Tối Đa
Tương tự KAC001, KAC005 dùng cơ chế firmware variant: một phần cứng duy nhất, chọn firmware tương ứng hãng điều hòa khi đặt hàng. SI không cần lo chuẩn bị nhiều loại gateway khác nhau cho từng dự án.
| Hãng điều hòa | SKU | Cổng KAC | Cổng điều hòa | Phân cực | Indoor unit tối đa |
|---|---|---|---|---|---|
| Daikin | KAC005-DK | U1/U2 | F1, F2 | Không | 64 |
| Toshiba | KAC005-TB | U1/U2 | U1, U2 | Không | 64 |
| Mitsubishi Electric | KAC005-MSE | U1/U2 | U1, U2 | Không | 50 |
| Hitachi / Hisense / York | KAC005-HT/HS/YK | U1/U2 | A,B / 1,2 | Không | 64 |
| Panasonic | KAC005-PA | U1/U2 | 1, 2 | Không | 64 |
| Samsung | KAC005-SS | X/Y | X, Y | Có | 64 |
| Midea / Carrier | KAC005-MD/CR | X/Y | X, Y | Có | 64 |
| Mitsubishi Heavy Industries | KAC005-MH | X/Y | A1, B1 | Không | 48 |
Một số lưu ý thực tế khi chọn variant:
- Samsung và Midea/Carrier đều yêu cầu phân cực khi đấu cổng X/Y. Trên công trình, bước này hay bị bỏ qua và dẫn đến gateway không nhận dạng được indoor unit (thực tế khi commissioning hay gặp lỗi này, đặc biệt với Midea).
- Mitsubishi Electric giới hạn ở 50 indoor unit trên một gateway, Mitsubishi Heavy Industries ở 48 unit. Với dự án lớn hơn ngưỡng này, cần phân chia thành nhiều KAC005 riêng, mỗi gateway phụ trách một vùng.
- Hitachi, Hisense và York có thể dùng chung nhóm firmware vì cùng giao thức proprietary trên U1/U2. Tương tự, Midea và Carrier dùng chung firmware MD/CR.
KNX Communication Objects Map Điều Hòa Vào Group Address ETS
Khi KAC005 kết nối vào KNX bus, mỗi indoor unit được represent bởi một bộ communication objects trên KNX. SI dùng ETS để gán group address cho từng CO như các KNX device thông thường.
| Chức năng | DPT | Hướng |
|---|---|---|
| On/Off | DPT 1.001 | Write / Read |
| Operating mode (Cool/Heat/Fan/Dry/Auto) | DPT 20.105 | Write / Read |
| Setpoint temperature | DPT 9.001 | Write / Read |
| Fan speed | DPT 5.001 | Write / Read |
| Room temperature (feedback) | DPT 9.001 | Read |
| Fault / Error flag | DPT 1.001 | Read |
| Filter alarm | DPT 1.001 | Read |
Với cấu trúc này, điều hòa VRF trở thành một thành phần đầy đủ trong hệ thống KNX. Automation giữa điều hòa và ánh sáng, màn trập hay cảm biến hiện diện đều thực hiện được trong ETS mà không cần logic controller ngoài. Ví dụ: khi sensor CO2 vượt ngưỡng, KNX logic tự đẩy setpoint xuống và bật chế độ Fan toàn bộ qua group telegram, không cần lập trình thêm.

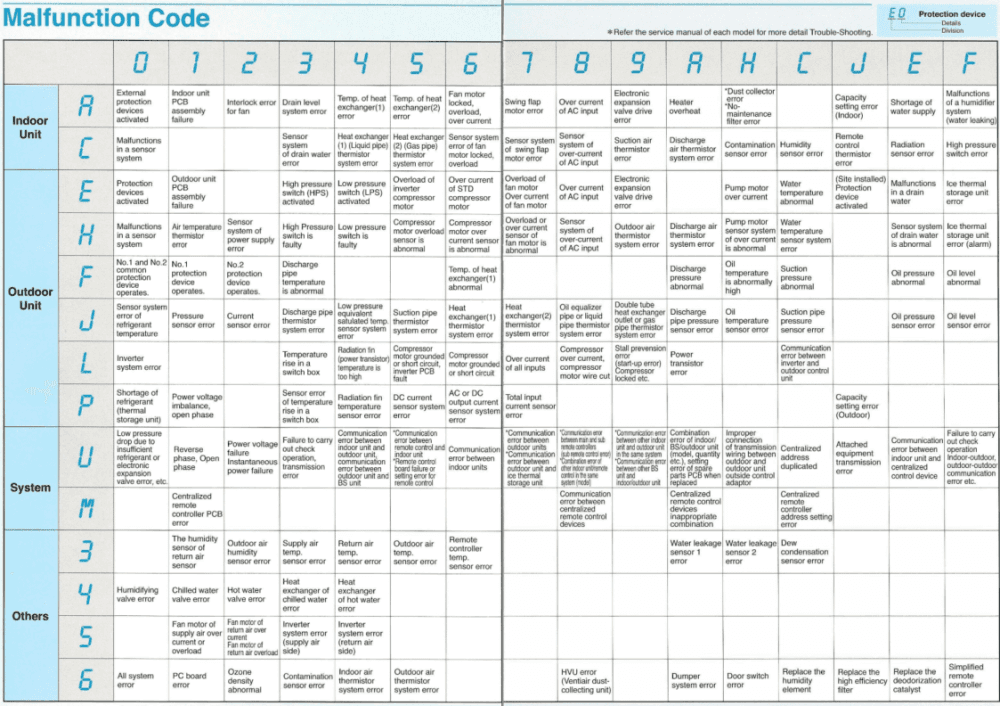

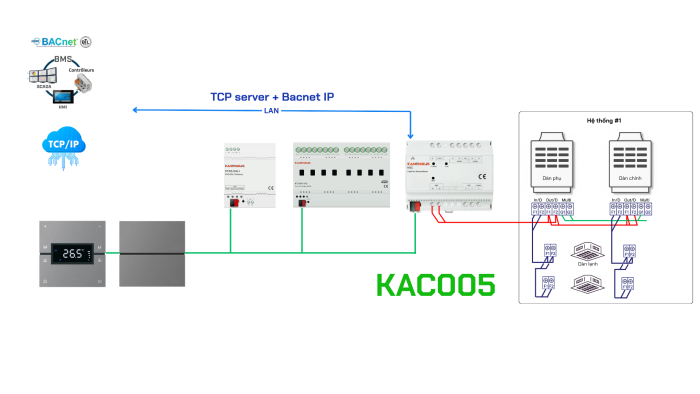

BACnet/IP Server Tích Hợp Đưa Điều Hòa VRF Lên BMS BACnet Mà Không Cần Gateway Thêm
Ngoài KNX TP, KAC005 còn tích hợp sẵn BACnet/IP Server trên cùng cổng RJ45 Ethernet. Firmware từ phiên bản 20240920 trở lên hỗ trợ tính năng này, tổng số điểm BACnet tối đa là 4095.
BACnet/IP Server của KAC005 hoạt động theo hai chế độ:
Debug-Free Rule (cấu hình sẵn, không cần lập trình thêm): KNX group address được map tự động theo dải địa chỉ chuẩn. BMS chỉ cần kết nối BACnet/IP vào cùng mạng nội bộ và đọc/ghi theo bảng mapping cố định.
| Loại BACnet object | Instance | DPT KNX | Hướng | COV |
|---|---|---|---|---|
| Binary Input (BI) | BI0 - BI1023 | EIS1 / DPT1 | Read | Có |
| Binary Output (BO) | BO1 - BO1023 | EIS1 / DPT1 | Read / Write | Không |
| Multistate Input (MI) | MI0 - MI255 | EIS6 / DPT5 | Read | Có |
| Multistate Output (MO) | MO0 - MO255 | EIS6 / DPT5 | Read / Write | Không |
| Analog Input (AI) | AI0 - AI511 | EIS5 / DPT9 | Read | Có |
| Analog Output (AO) | AO0 - AO511 | EIS5 / DPT9 | Read / Write | Không |
Custom Rule (bản đồ tùy chỉnh): SI tạo file CSV theo định dạng "bacga_*.csv", khai báo từng cặp BACnet object - KNX group address - DPT type, upload qua web interface và restart thiết bị. Chế độ này hỗ trợ thêm Binary Value (BV), Multistate Value (MV) và Analog Value (AV), tổng 4096 điểm, phù hợp khi BMS yêu cầu ánh xạ không chuẩn hoặc dùng DPT14 / DPT7 bên cạnh các DPT thông thường.
Ý nghĩa thực tiễn: KAC005 cho phép một dự án vừa có KNX (cho automation, logic, ETS) vừa có BACnet/IP (cho BMS quản lý năng lượng, facility management) mà chỉ cần một module DIN rail duy nhất. Default BACnet Device ID là 629, thay đổi trong Basic Settings trước khi bàn giao.

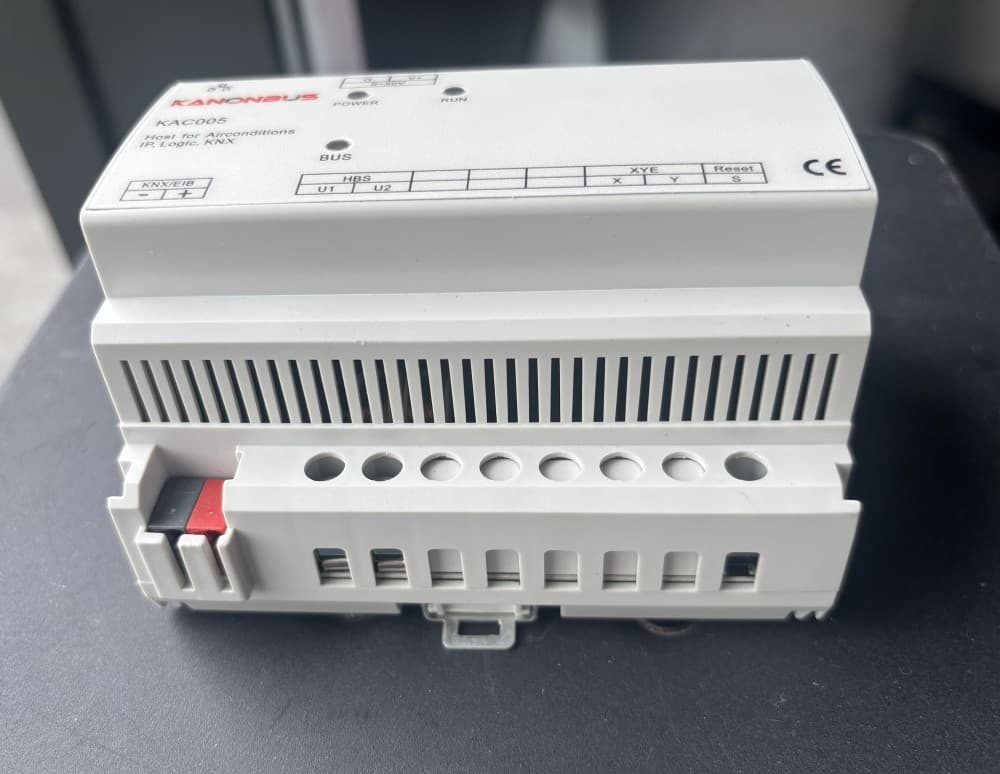

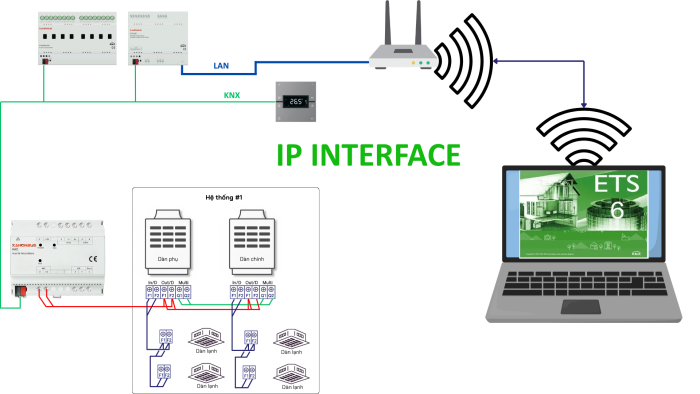

KNX IP Router Tích Hợp Lập Trình ETS Và Kết Nối Smart Platform

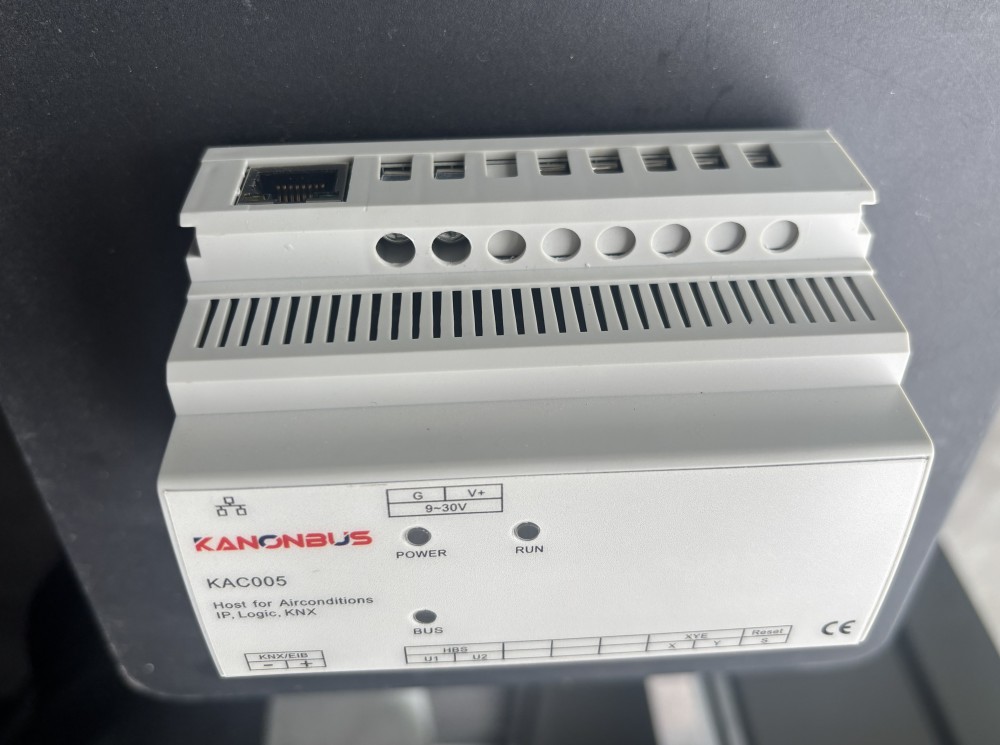

KAC005 tích hợp sẵn KNX IP Router/IP Interface qua cổng RJ45 Ethernet. Tính năng này có giá trị thực tiễn rõ ràng trên công trình.
Thứ nhất, lập trình ETS qua mạng nội bộ. Kỹ thuật viên kết nối laptop vào cùng switch, mở ETS và thấy KAC005 như một KNX IP Interface. Không cần mua thêm KNX IP Interface 50 hay IP Router 730 riêng chỉ để lập trình. Tiết kiệm phần cứng cho dự án nhỏ đến trung bình khi KAC005 là thiết bị IP duy nhất trong tủ KNX.

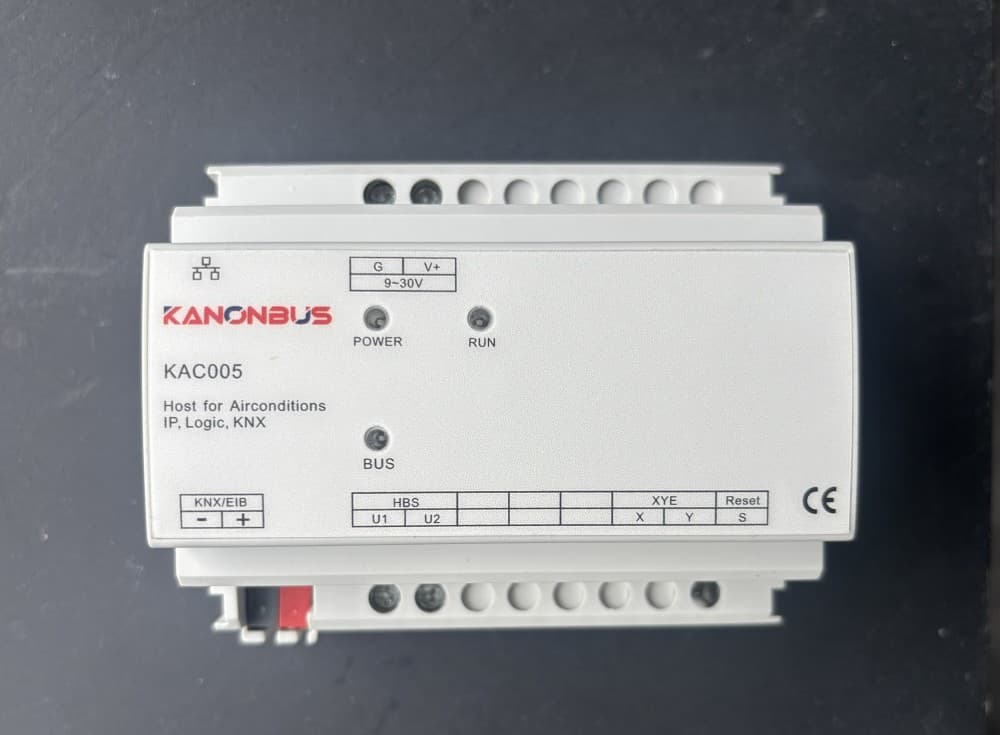

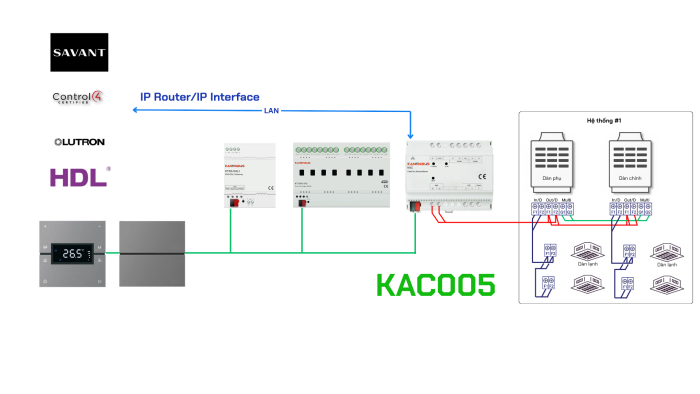

Thứ hai, tích hợp với các smart platform có hỗ trợ KNX. Savant, Control4, Crestron, Home Assistant và các hệ thống khác giao tiếp với KNX qua KNXnet/IP trên Ethernet. KAC005 đóng vai trò KNX IP Router, cho phép các platform này nhìn thấy và điều khiển điều hòa VRF qua KNX group address mà không cần phần cứng trung gian bổ sung.
Khác với KAC001 cần external KNX IP Router để kết nối với KNX ecosystem, KAC005 đã có sẵn trong một module DIN rail duy nhất.
Điều Khiển Qua App, Voice Và Remote Access Qua KTS TCP API
Ngoài KNX bus và BACnet/IP, KAC005 còn hỗ trợ điều khiển từ xa qua KTS TCP Socket API, giao thức TCP+JSON do Kanonbus phát triển cho kết nối WAN. Đây là cơ sở kỹ thuật đằng sau tất cả các tính năng app và remote của thiết bị.
KTS TCP API dùng mô hình zone/object phân cấp: zone (phòng) chứa các object (thiết bị), mỗi object gắn với KNX group address và EIS type. Điều khiển AC qua API hỗ trợ đầy đủ on/off (EIS1), setpoint (EIS5), đọc nhiệt độ phòng (EIS60), mode cool/heat/fan (EIS61) và fan speed auto/low/med/high (EIS62). Authentication dùng MD5 signing trên mỗi TCP session.
Với kiến trúc này, KAC005 cung cấp:
- Visualization app trên iOS / Android / Windows: xem trạng thái và điều khiển từng indoor unit qua KTS TCP API.
- Voice control: tích hợp cloud-to-cloud với các nền tảng giọng nói phổ biến.
- Remote access: truy cập và điều khiển từ xa qua internet, không cần VPN riêng.
- Timer function: đặt lịch bật/tắt, thay đổi setpoint theo khung giờ, lưu trực tiếp trên thiết bị.
- Logic function: cài điều kiện tự động đơn giản trong KAC005 mà không cần KNX logic controller.
Lưu ý cho SI triển khai custom app: với dự án quy mô lớn (nhiều gateway), không nên expose TCP protocol trực tiếp đến mobile client. Kiến trúc chuẩn là backend server xử lý tất cả kết nối TCP đến các KTS host, app mobile giao tiếp qua REST/WebSocket với backend. Backend đảm nhiệm auth, state cache và tenant isolation.
Kết Luận
Kanonbus KAC005 giải quyết một khoảng trống cụ thể trong dự án KNX: đưa hệ thống điều hòa VRF/VRV vào cùng hệ thống KNX mà không cần cầu nối giao thức thêm. KNX TP native, KNX IP Router tích hợp, hỗ trợ 11 thương hiệu qua firmware variant, và đầy đủ tính năng app/voice/remote cho vận hành hàng ngày.
Nếu dự án của bạn đang chạy KNX và cần tích hợp điều hòa VRF, liên hệ KNXStore.vn để nhận tư vấn chọn đúng SKU KAC005 phù hợp với thương hiệu điều hòa trong thiết kế.
