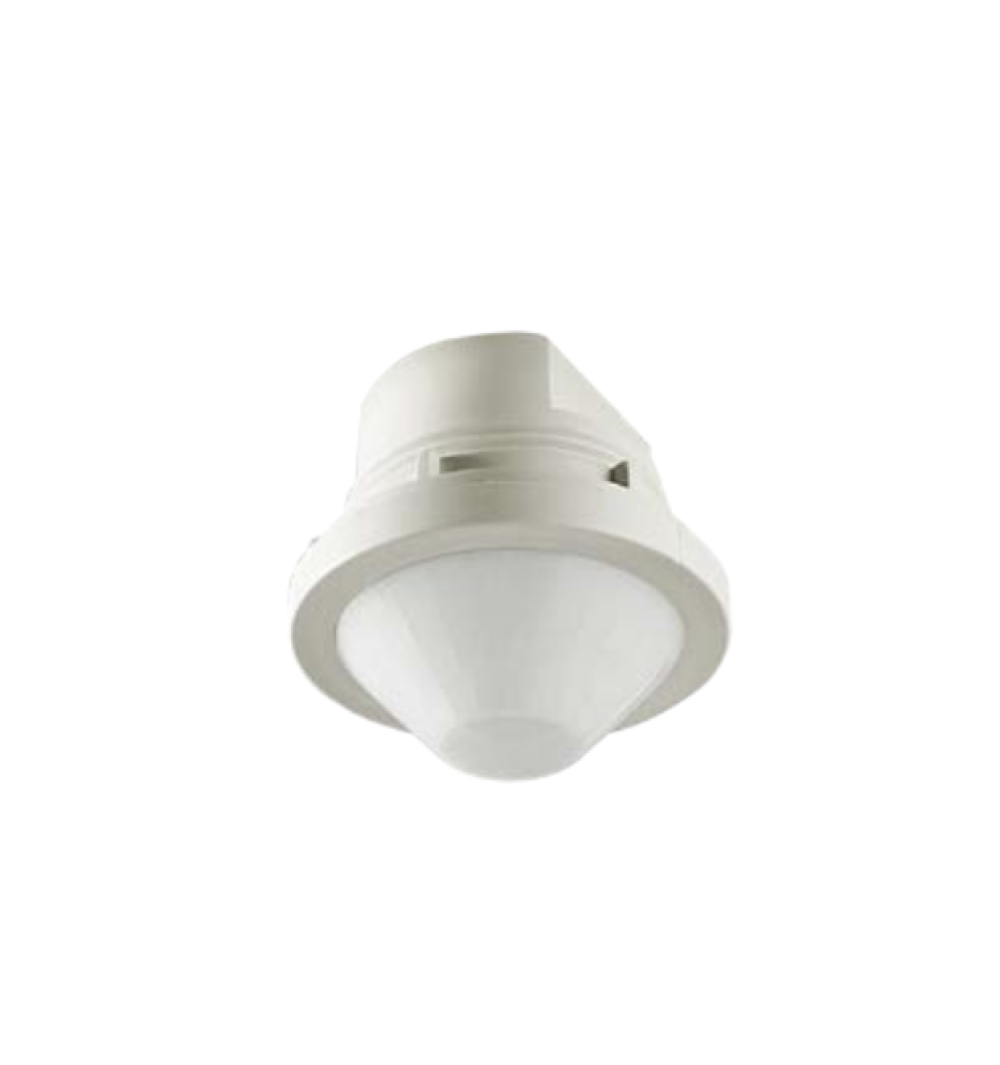

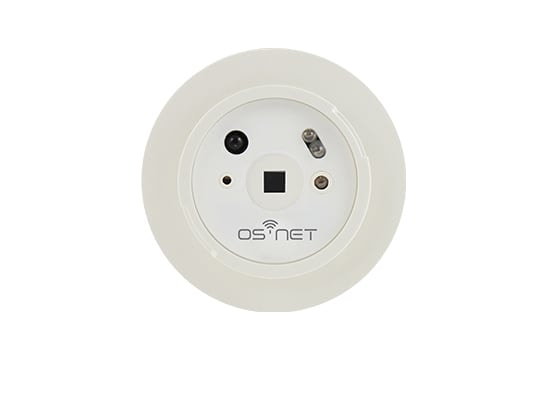

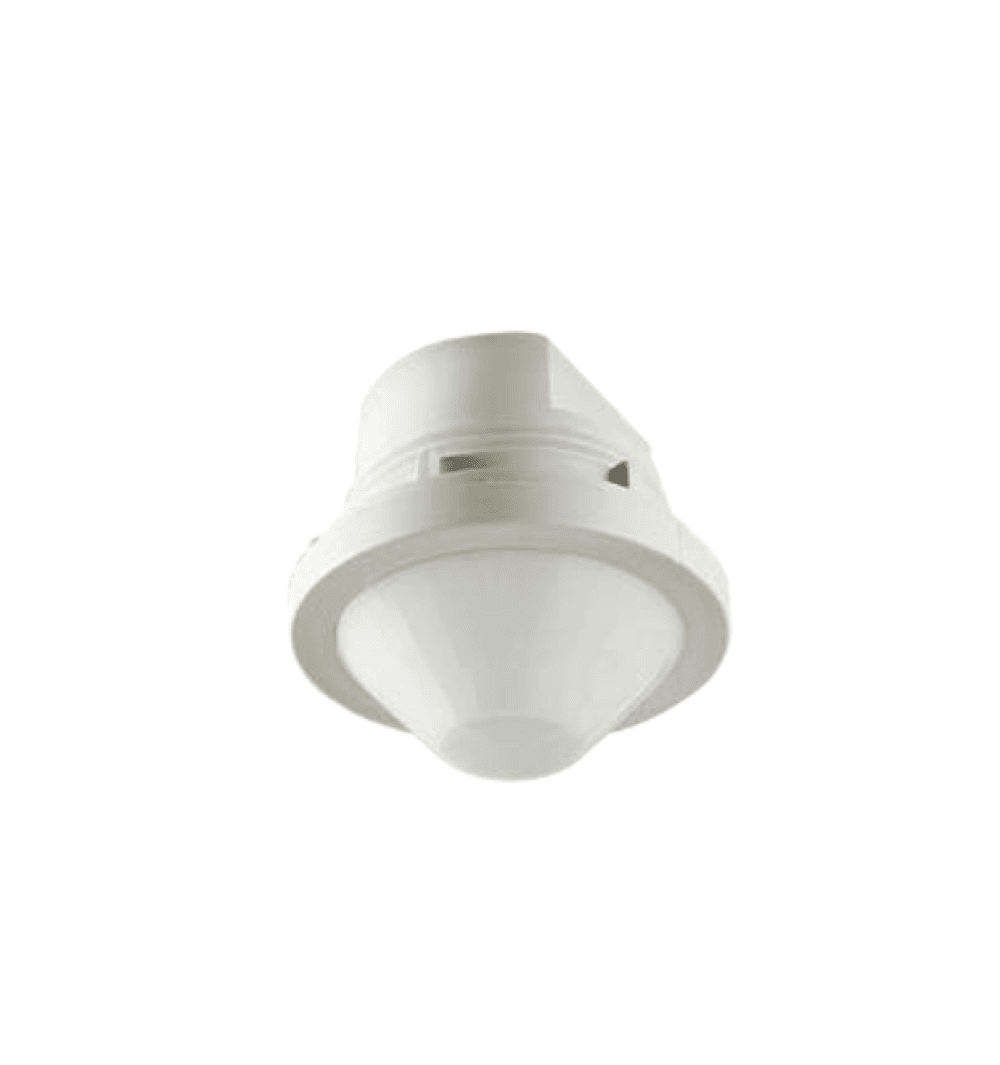

IR-TEC ON-MRD-510 SmartDALI Sensor Wireless Mesh Cho Chiếu Sáng Nhóm Không Cần Controller Trung Tâm
Khi hệ thống chiếu sáng cần điều khiển theo nhóm phức tạp hơn mà không muốn kéo thêm bus DALI trung tâm hay lắp thêm gateway, ON-MRD-510 là phương án mà MRD-510 thông thường không có: OS-NET wireless mesh cho phép mỗi sensor relay lệnh nhóm cho các sensor lân cận, không cần controller trung tâm.

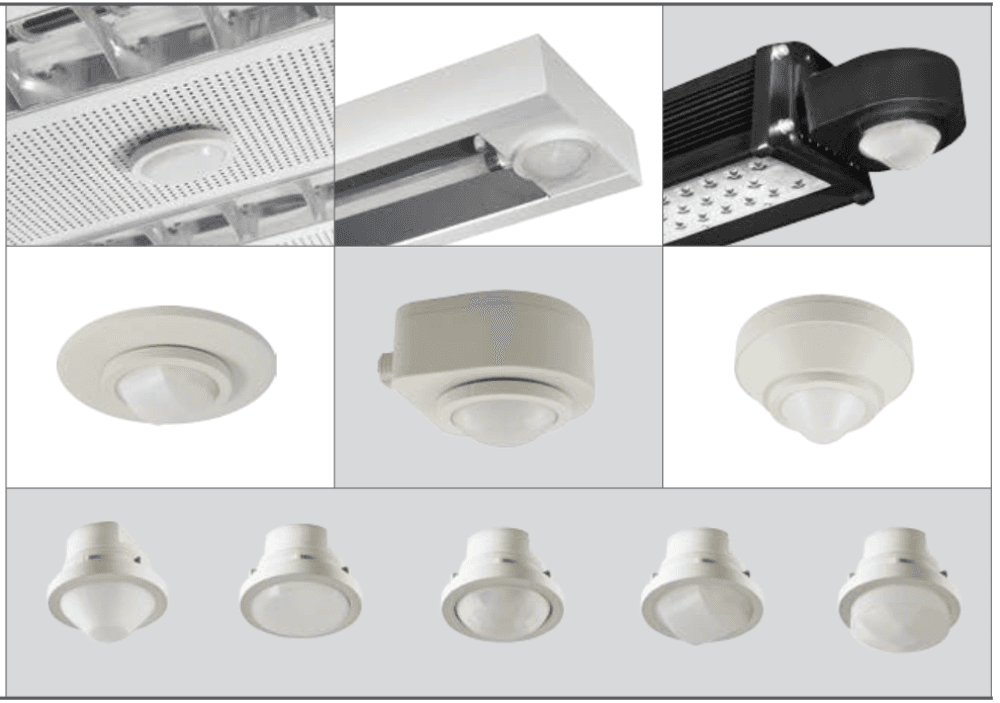

ON-MRD-510 là phiên bản nâng cấp của MRD-510, cùng form factor Ø60x37mm, cùng 8 lens options và mounting bracket, nhưng thêm OS-NET wireless mesh (Modified Zigbee Light Link, 2,405-2,480MHz). Mỗi sensor đồng thời là DALI Broadcast sender và wireless network node trong OS-NET mesh.
Sự khác biệt giữa ON-MRD-510 và MRD-510
| Tiêu chí | ON-MRD-510 | MRD-510 |
|---|---|---|
| OS-NET wireless | Có | Không |
| Wireless range | 15m indoor / 90m outdoor | N/A |
| Control modes | 9 | 5 |
| DALI bus power | 60mA | 100mA |
| Kích thước | Ø60 x H37mm | Ø60 x H37mm |
| Lens options | 8 loại (giống nhau) | 8 loại (giống nhau) |
| Mounting brackets | Giống nhau | Giống nhau |
Nếu dự án không cần wireless group control, MRD-510 là lựa chọn kinh tế hơn và cung cấp DALI bus power cao hơn (100mA vs 60mA). Nếu cần wireless mesh, ON-MRD-510.
OS-NET wireless mesh hoạt động thế nào
OS-NET là wireless mesh protocol của IR-TEC, hoạt động trên Modified Zigbee Light Link (ZLL) ở băng tần 2,405-2,480MHz, 16 channel. Mỗi ON-MRD-510 vừa là cảm biến vừa là wireless network node, relay lệnh group từ sensor này sang sensor lân cận qua mesh.
Wireless range: 15m indoor, 90m outdoor (open space). Với công trình indoor có vách ngăn, range thực tế thường 10-25m tùy vật liệu. Network mesh tự tìm route nếu một node không reach được node tiếp theo trực tiếp.
Giới hạn quan trọng: OS-NET là protocol độc quyền IR-TEC. Chỉ thiết bị IR-TEC OS-NET mới communicate được với nhau. Không mix với cảm biến hay wireless node hãng khác.
9 chế độ điều khiển thêm 4 so với MRD-510
ON-MRD-510 có 9 control modes, bổ sung 4 mode nâng cao so với MRD-510:
| Mode | Mô tả |
|---|---|
| ON/OFF | Bật/tắt đơn giản |
| OSO | Occupancy Sensing Only |
| OSLA | Occupancy Sensing at Low Ambient |
| OSLATO | OSLA + Time-Off delay |
| DSVM | Daylight Sensing with Virtual Midnight |
| DSC | Daylight Sensing Control only |
| VSC | Vacancy Sensing Control |
| OSB | Occupancy Sensing with Background |
| OFF | Cảm biến bật, đèn tắt hoàn toàn |
4 mode mới so với MRD-510: DSVM, DSC, VSC, OSB.
DSVM (Daylight Sensing with Virtual Midnight) tự chia đêm thành hai nửa: trước nửa đêm virtual giữ High Dim, sau nửa đêm dim xuống Low Dim. Phù hợp cho đường nội bộ khu công nghiệp hoặc bãi đỗ xe outdoor.
OSB (Occupancy Sensing with Background) giữ mức dim nền khi nhóm chưa hoàn toàn vắng. Tránh tình huống khu vực tối đột ngột khi 1 người rời đi trong khi vẫn còn người ở những zone lân cận.

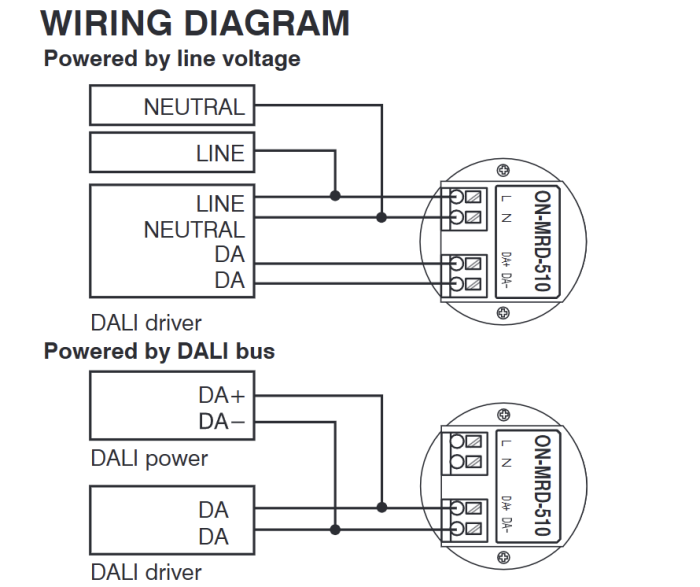

Sơ đồ lắp đặt
Ứng dụng thực tế
Văn phòng open space: ON-MRD-510 ở đầu dãy bàn phát hiện người, gửi lệnh wireless sang sensor ở giữa và cuối dãy đồng thời bật đèn cả khu vực. Khi tất cả người rời đi, từng sensor báo vacant và cuối cùng toàn khu tắt theo OSB mode.
Hành lang tòa nhà: Sensor đặt cách nhau 15m theo hành lang, mesh tự relay lệnh. Người đi vào đầu hành lang trigger cả chuỗi sensor phía trước, đèn bật trước khi người đến nơi.
Kho hàng: OSO mode với Lens C (High Bay Cone, 4.5-9m) cho zone phủ rộng mỗi sensor. Wireless mesh giảm số đầu mối lập trình và cáp so với DALI bus truyền thống.
Lưu ý khi thiết kế hệ thống OS-NET
Site survey trước khi finalize layout là cần thiết cho công trình có nhiều vật cản kim loại (kệ sắt, kho hàng). Range 15m indoor là môi trường tốt nhất, thực tế với kệ cao và nhiều vách ngăn có thể giảm xuống 8-10m.
Mỗi sensor cần ít nhất 1 neighbor trong range wireless. Nếu layout thưa, một số sensor có thể trở thành orphan node không có connection. Vẽ sơ đồ wireless topology trước khi lắp đặt để tránh điều này.
OS-NET không interoperable với sensor hãng khác. Nếu dự án về sau cần mix sensor hãng khác, sẽ không tích hợp được vào cùng wireless network.
Kết luận
ON-MRD-510 phù hợp khi dự án cần DALI Broadcast sensor với thêm wireless group control mà không muốn DALI-2 Application Controller hay gateway trung tâm. OS-NET mesh giảm đáng kể chi phí cáp bus DALI cho group control, đặc biệt trong công trình lớn hoặc layout phức tạp. Trade-off cần cân nhắc: OS-NET lock-in vào ecosystem IR-TEC và DALI bus power thấp hơn (60mA so với 100mA của MRD-510). KNXStore phân phối ON-MRD-510 với đầy đủ lens và bracket. Liên hệ để tư vấn thiết kế layout wireless cho công trình.
