IR-TEC MRD-510 SmartDALI Occupancy Sensor Cho Chiếu Sáng Thương Mại Indoor Trần Cao

Bài toán phổ biến trong chiếu sáng văn phòng: đèn bật 8-10 tiếng một ngày dù phòng trống quá nửa thời gian. Cảm biến có người giải quyết bài toán này, nhưng chọn đúng sensor cho từng ứng dụng quan trọng không kém. MRD-510 của IR-TEC là phương án cho không gian trần cao từ 2.4m đến 15m, cần cả dimming thông minh lẫn daylight sensing.

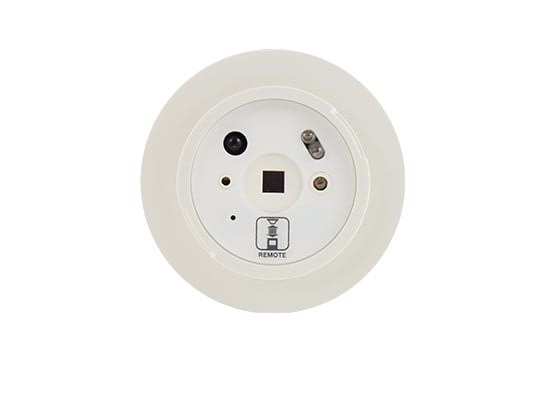

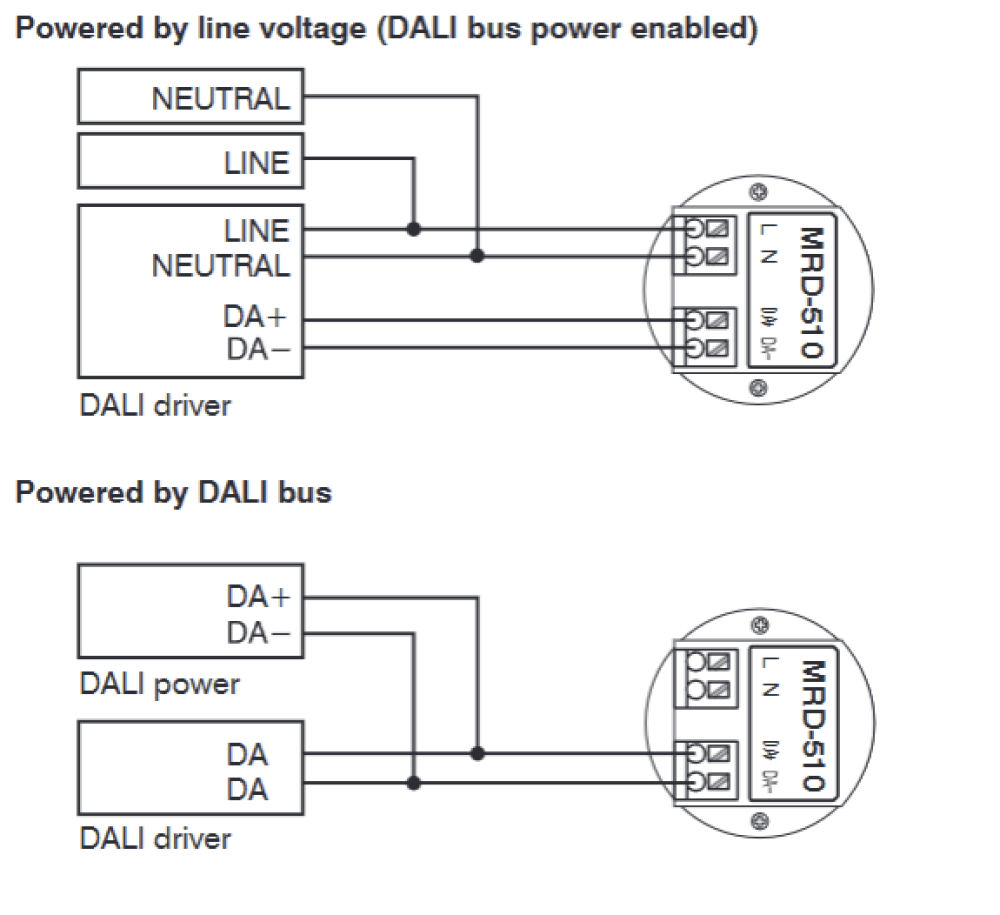

MRD-510 là SmartDALI Occupancy Sensor quad element PIR, điều khiển qua DALI Broadcast commands. Nguồn cấp linh hoạt: 230-240VAC hoặc DALI bus power. Tích hợp sẵn DALI bus power supply 100mA, có thể cấp nguồn cho các driver trên cùng bus. 8 lens interchangeable và nhiều mounting bracket cho phép ứng dụng từ văn phòng đến hành lang đến kho hàng.

MRD-510 trong hệ sinh thái DALI-2

MRD-510 là DALI Broadcast sender, tự gửi DALI lệnh đến driver mà không cần DALI-2 Application Controller. Sensor đo occupancy và ánh sáng, rồi gửi DALI Broadcast commands tương ứng (dim lên khi có người, dim xuống khi vắng, dừng khi ánh sáng tự nhiên đủ mức).

Một sensor điều khiển nhiều luminaire trong cùng zone. Tuy nhiên, mỗi luminaire chỉ được điều khiển bởi 1 sensor. Nếu 2 sensor trong cùng zone, sẽ có xung đột lệnh (conflict). Cần thiết kế zone phủ sóng cẩn thận.

Điểm nổi bật: MRD-510 cung cấp DALI bus power 100mA từ output. Sensor vừa là control device vừa là PSU cho bus, giảm nhu cầu PSU riêng trong nhiều trường hợp. (Lưu ý: 100mA là max, cần tính tổng dòng tiêu thụ của tất cả driver trên bus.)

5 chế độ điều khiển

Mode Day Night Khi nào dùng
ON/OFF Vắng: OFF / Có người: ON/OFF Vắng: OFF / Có người: ON Đèn không dimming
OSO Vắng: LD / Có người: SD/HD Vắng: LD / Có người: SD/HD Occupancy cả ngày lẫn đêm
OSLA Vắng: OFF / Có người: SD/OFF Vắng: LD / Có người: SD/HD Chỉ khi trời tối
OSLATO Vắng: OFF / Có người: SD/OFF Vắng: LD-OFF delay / Có người: SD/HD OSLA + delay tắt
OFF Vắng: OFF / Có người: OFF Vắng: OFF / Có người: OFF Sensor bật nhưng đèn tắt

LD = Low Dim, HD = High Dim, SD = SmartDIM (dimming liên tục)

Với văn phòng có nhiều cửa sổ ánh sáng tự nhiên, OSLA hoặc OSLATO là lựa chọn phổ biến nhất: ban ngày ánh sáng đủ thì sensor không kích hoạt, tiết kiệm điện tối đa. Ban đêm mới bật theo occupancy.

8 lens options: thiết kế phủ sóng chính xác

Lens Hình dạng Độ cao (m) Coverage
A Cone chuẩn 2.4-4.5 2X độ cao
B Cone rộng 2.4-3.0 6X độ cao
C Cone high bay 4.5-9.0 3X độ cao
D Round chuẩn 2.4-6.0 2X độ cao
F Dome rộng 2.4-6.0 4X độ cao
G Arch hành lang 2.4-12.0 3X độ cao
H Dome high bay 9.0-15.0 1X độ cao
L Arch long aisle 2.4-3.0 6X độ cao

Lens Arch (G và L) phù hợp cho hành lang dài, phủ theo chiều dọc hành lang hiệu quả hơn lens tròn. Lens High Bay (C và H) phù hợp kho hàng và nhà xưởng trần cao. Lens B và F cho vùng phủ rộng nhất ở độ cao thấp.

Mỗi lens được đặt kèm theo mã sản phẩm. Có thể thay lens sau khi lắp vì thiết kế modular.

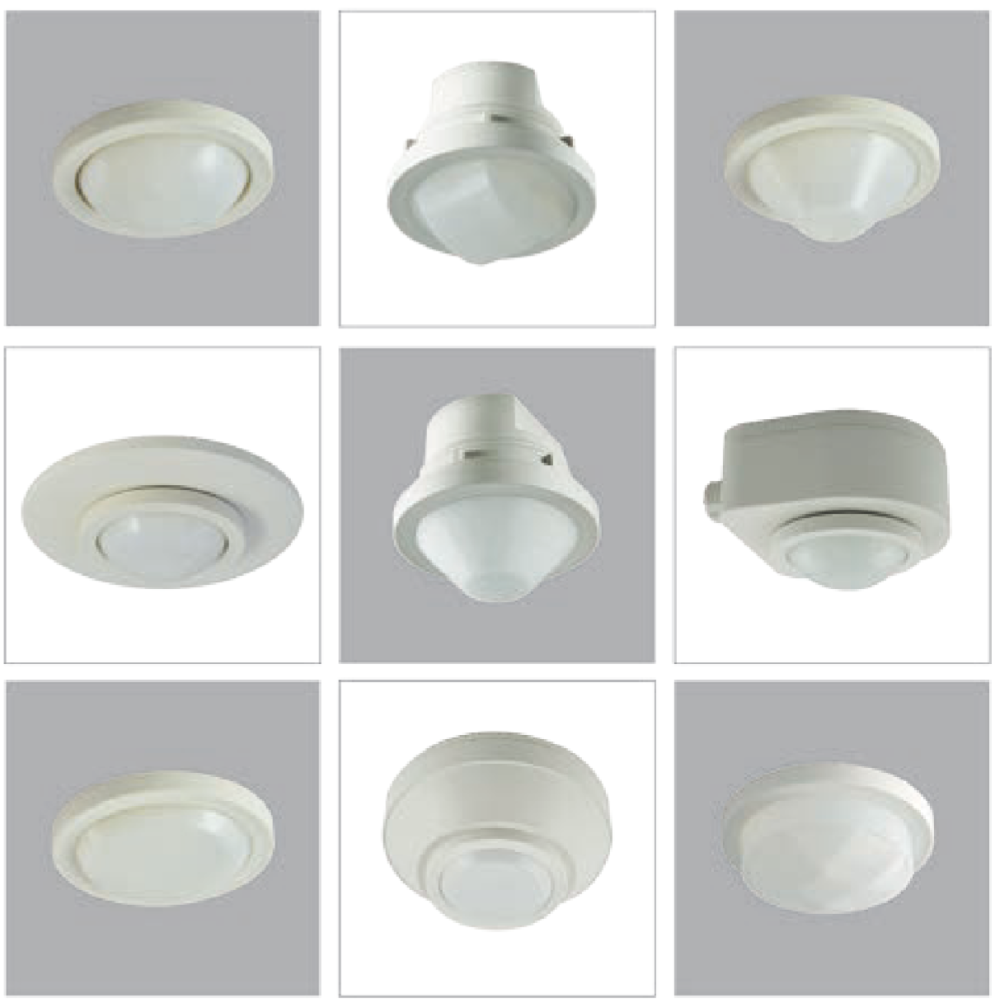

Mounting options linh hoạt

Code Mounting Bracket
F / W Fixture Integrated (F: thường, W: IP-66) Không cần
E / P Fixture External (E: thường, P: IP-66) EMB-500 / PMB-500
S Ceiling Surface SMB-500
C Junction Box CMB-500
L Ceiling Recess LMB-500

Hai cách phổ biến nhất trong văn phòng: Ceiling Surface (S) với SMB-500 cho sensor nổi trên trần, hoặc Ceiling Recess (L) với LMB-500 cho sensor âm trần.

So sánh MRD-510 và ON-MRD-510

Tiêu chí MRD-510 ON-MRD-510
Wireless mesh Không Có (OS-NET)
Control modes 5 9 (thêm DSVM, DSC, VSC, OSB)
DALI bus power 100mA 60mA
Nguồn cấp 230VAC hoặc DALI bus 230VAC hoặc DALI bus
Phù hợp Hệ thống DALI Broadcast đơn giản Hệ thống cần wireless group control

Nếu không cần wireless group control và 5 chế độ là đủ, MRD-510 là lựa chọn kinh tế hơn ON-MRD-510.

Kết luận

MRD-510 là lựa chọn thực tiễn cho chiếu sáng thương mại indoor cần occupancy sensing và daylight harvesting qua DALI Broadcast, không cần DALI-2 Application Controller phức tạp. Quad element PIR, 5 chế độ thiết thực, 8 lens và nhiều mounting option phù hợp đa dạng không gian từ văn phòng đến kho hàng.

KNXStore phân phối MRD-510 với đầy đủ lens và mounting bracket. Liên hệ để được tư vấn chọn lens và bố trí sensor theo sơ đồ mặt bằng.

Câu hỏi thường gặp

Có. MRD-510 gửi DALI Broadcast commands, CBU-DA-1P nhận lệnh DALI tiêu chuẩn. Hệ thống hoạt động theo mode Broadcast.

Phụ thuộc lens và độ cao. Ví dụ với Lens D (Round Standard) tại độ cao 3m: coverage 2X = Ø6m, diện tích khoảng 28m². Với văn phòng 100m², cần khoảng 4 sensor.

Tùy driver tiêu thụ bao nhiêu mA. Driver DALI điển hình tiêu thụ 2-5mA. Với 100mA, có thể cấp cho khoảng 20-50 driver tùy loại. Cần tính tổng dòng thực tế của tất cả thiết bị trên bus.

MRD-510 không có IP rating cao, chỉ phù hợp indoor. Với ứng dụng outdoor (bãi đỗ xe, khu công nghiệp, công viên), cần sensor IP66 trở lên như ON-MRD-734SZ (IP66/IK08, Zhaga Book 18, D4i, OS-NET wireless). MRD-510 phù hợp indoor từ văn phòng đến kho hàng trần cao 4.5-9m (Lens C).

Cả hai đều phù hợp cho trần 2.7m. Lens A (Cone Standard) và Lens D (Round Standard) cùng có coverage 2X height = Ø5.4m tại 2.7m. Lens D phân bố đều hơn 360°. Lens B hoặc F nếu cần phủ rộng hơn cho ít sensor hơn. Nên làm sơ đồ phủ sóng trước khi đặt hàng.

Không trực tiếp. MRD-510 gửi DALI Broadcast đến DALI driver. Đèn LED thông thường không nhận được lệnh DALI. Để điều khiển đèn không có DALI input, cần thêm DALI relay module (SR-2701S-DT7 hoặc SR-DARM16-DIN4) nhận lệnh từ MRD-510 và đóng/mở mạch điện cho đèn.
