LRD-509 - Cảm Biến Hiện Diện Dim 0-10V Line Voltage IR-TEC
Trong các dự án chiếu sáng thương mại, vấn đề thường gặp nhất của System Integrator không phải là chọn LED driver - mà là chọn cảm biến hiện diện tích hợp dimming có thể vận hành trực tiếp ở điện áp lưới, lập trình được từ sàn sau khi lắp đặt hoàn chỉnh, và xử lý được inrush current cao khi switch on nhóm đèn LED. LRD-509 của IR-TEC được thiết kế giải quyết chính xác ba điểm đó trong một thiết bị duy nhất thuộc dòng TRANS.
LRD-509 là gì và SmartDIM có ý nghĩa gì trong thực tế thi công

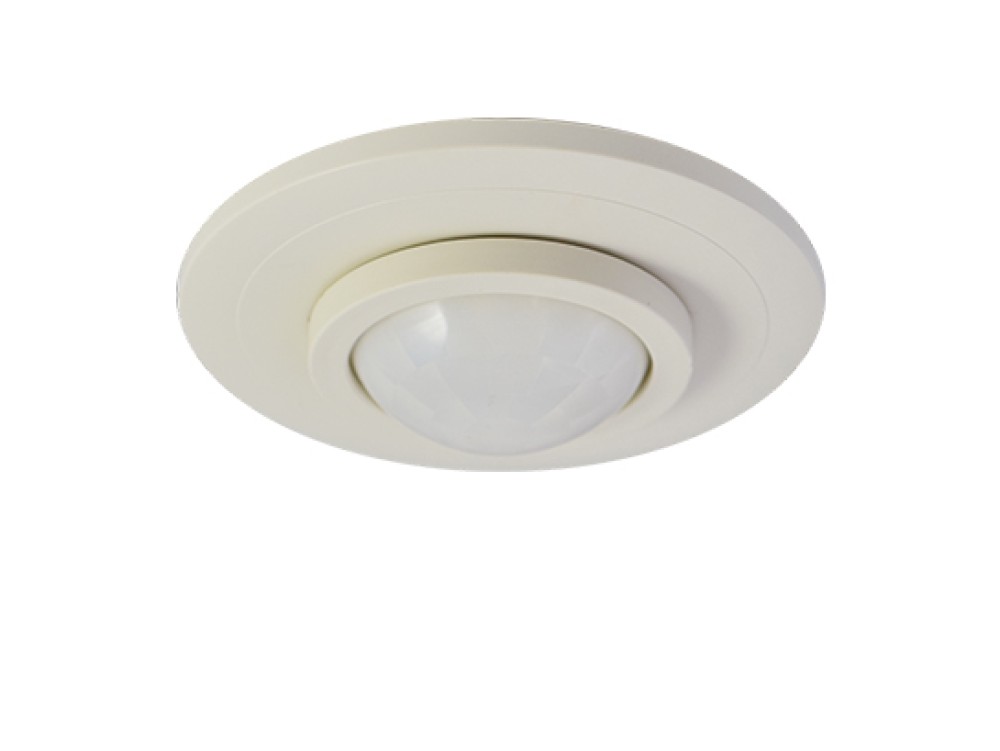

LRD-509 là cảm biến hiện diện PIR line voltage, thuộc dòng TRANS của IR-TEC - dòng cảm biến hoạt động độc lập (standalone), lập trình bằng remote SRP-280, không cần gateway hay controller trung tâm. Cảm biến tích hợp đồng thời relay switching và output 0-10V dimming trên cùng một thiết bị, cho phép điều khiển cả đèn không dimmable (ON/OFF) và đèn dimmable (qua 0-10V) mà không cần thiết bị bổ sung.
SmartDIM là thuật toán dimming của IR-TEC hoạt động theo vòng lặp kín: cảm biến liên tục đọc giá trị lux thực tế từ ambient light sensor tích hợp, so sánh với setpoint đã lập trình, và điều chỉnh output 0-10V một cách mượt mà để duy trì mức lux ổn định. Kết quả là độ sáng không dao động khi ánh sáng tự nhiên thay đổi trong ngày - khác biệt với StepDIM bi-level (HIGH/LOW) chỉ có hai mức cố định.
Tuy nhiên cần làm rõ giới hạn: SmartDIM chỉ hoạt động khi LED driver hoặc ballast hỗ trợ giao thức 0-10V theo chuẩn. Các LED driver chỉ hỗ trợ PWM hoặc DALI sẽ không tương thích với output 0-10V của LRD-509. Ngoài ra, LRD-509 không có wireless - không thể broadcast OS-NET command. Nếu dự án yêu cầu group control nhiều khu vực đồng bộ, cần xem xét ON-LRD-509.
Kiến trúc điều khiển 0-10V: cấu hình theo từng dự án

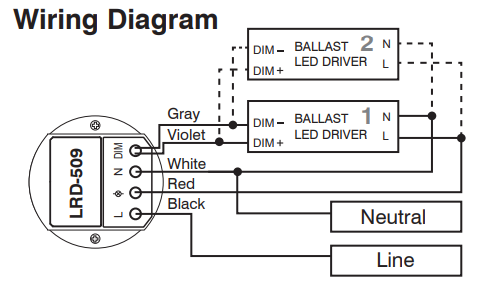

LRD-509 cung cấp output 0-10V với khả năng sinking current tối đa 25mA - đủ để điều khiển song song nhiều LED driver 0-10V tiêu chuẩn trên cùng một dây DIM. Cực tính DIM+ và DIM- phải được cách ly hoàn toàn với GND để tránh hỏng cảm biến (yêu cầu bắt buộc, không phải khuyến nghị).
Chế độ vận hành có thể lập trình qua SRP-280:
| Chế độ | Mô tả hoạt động |
|---|---|
| ON/OFF | Chỉ bật/tắt, ALS kích hoạt - không dimming |
| OSO | Occupancy Sensing Only - dim xuống LOW DIM khi không có người, lên HIGH DIM khi có người |
| OSLA | Như OSO nhưng chỉ hoạt động khi ambient lux thấp hơn ngưỡng đặt |
| OSLATO | Như OSLA, thêm chu kỳ Time-Off: đèn dim xuống LOW DIM, sau đó tắt hẳn sau khoảng thời gian cài đặt |
Các thông số lập trình chi tiết (qua SRP-280):
| Thông số | Dải giá trị | Mặc định |
|---|---|---|
| AMBIENT LUX | 10 / 20 / 40 / 60 / 80 / 200 / 400 / DISABLE | DISABLE |
| OFF DELAY | 1 / 3 / 5 / 10 / 15 / 20 / 30 / 60 phút | 10 phút |
| TIME OFF | 3 / 5 / 10 / 15 / 20 / 30 / 45 / 60 phút | 10 phút |
| HIGH DIM | 50 / 55 / 60 / 65 / 70 / 80 / 90 / 100% / SmartDIM | SmartDIM |
| LOW DIM | 0 / 5 / 10 / 15 / 20 / 25 / 30 / 40% | 30% |
| RAMP UP | INSTANT / SOFT / SLOW | INSTANT |
| FADE DOWN | INSTANT / SOFT / SLOW | SOFT |
| SENSITIVITY | HIGH / NORMAL / LOW | HIGH |
| BURN-IN | STOP / 12 / 24 / 48 / 72 / 96 giờ / MANUAL | STOP |
Tính năng Hybrid Switching tích hợp bảo vệ inrush current lên đến 80A trong 16.7ms - cho phép switch on nhóm LED fixture có inrush cao mà không cần relay ngoài hay bộ lọc bổ sung.
TRANS tích hợp LRD-509 vào hệ thống chiếu sáng standalone
Khác với dòng OS-NET có mesh wireless, LRD-509 thuộc dòng TRANS vận hành hoàn toàn standalone. Mỗi cảm biến quản lý relay và output 0-10V của riêng mình, không giao tiếp với các cảm biến khác trừ khi được kết hợp cùng thiết bị OS-NET trong hệ thống lai.
Lập trình qua SRP-280: Tool SRP-280 là thiết bị IR 2 chiều - không chỉ ghi cài đặt mà còn có thể đọc (download) toàn bộ cấu hình từ cảm biến đã lắp trên trần xuống. Điều này quan trọng cho công tác bảo trì: kỹ thuật viên có thể kiểm tra cài đặt hiện tại mà không cần tháo thiết bị.
Burn-in mode: LRD-509 hỗ trợ burn-in test với thời gian 12/24/48/72/96 giờ hoặc MANUAL - giúp đảm bảo LED driver và ballast vận hành ổn định trong giai đoạn commissioning trước khi bàn giao dự án.

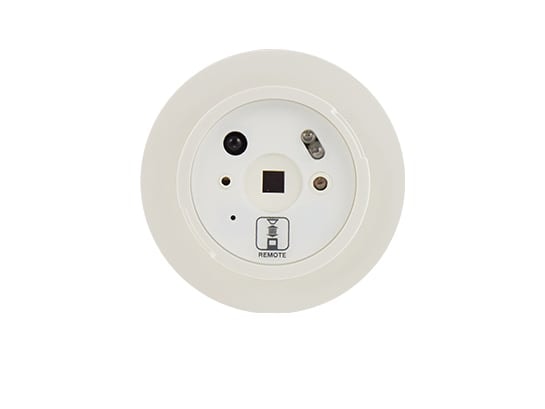

Lens options: LRD-509 series có thể sử dụng nhiều loại lens (A, B, C, D, F) để thay đổi góc và vùng phát hiện theo chiều cao lắp đặt thực tế. Lens có thể hoán đổi được - linh hoạt khi điều kiện công trình thay đổi sau thi công.
Ứng dụng theo loại công trình
Văn phòng mở (open office): Lắp LRD-509 tại giao điểm của các workstation để bao phủ tối đa vùng hoạt động. Cài đặt OSLA với OFF DELAY 10-15 phút, SmartDIM duy trì 400-500 lux theo tiêu chuẩn EN 12464-1. Đặt cảm biến cách kênh gió tối thiểu 1.5m để tránh kích hoạt sai.
Hành lang và cầu thang: Chế độ OSLATO phù hợp nhất - đèn dim xuống LOW DIM (ví dụ 20%) sau khi người rời đi, sau đó tắt hẳn sau thời gian TIME OFF. Tiết kiệm năng lượng hơn chế độ OSO thuần túy trong các khu vực lưu lượng thấp ban đêm.
Kho xưởng và bãi đỗ xe trong nhà: Đây là ứng dụng cốt lõi của LRD-509 - nhiệt độ hoạt động đến -40°C cho phép triển khai ở kho lạnh. HIC protection 80A xử lý được inrush của các bộ đèn LED high-bay có inrush cao khi đóng điện nhóm.
Phòng họp: Cài đặt ON/OFF với ambient lux threshold phù hợp, kết hợp với đèn trang trí có LED driver 0-10V. SmartDIM tự động bù sáng khi ánh sáng tự nhiên qua cửa sổ thay đổi trong ngày.
Phòng server / khu vực kỹ thuật: Nhiệt độ hoạt động 70°C tối đa cho phép lắp trong môi trường nhiệt độ cao. Tải LED tối đa 500VA ở 55-70°C cần tính kỹ khi thiết kế circuit breaker.
Lưu ý lắp đặt và an toàn điện
Cách ly DIM output: Cực DIM+ và DIM- phải cách ly hoàn toàn với GND hệ thống. Không nối chung GND của mạch 0-10V với GND nguồn AC - sẽ hỏng cảm biến và LED driver.
Vị trí lắp: Cảm biến nhạy hơn với chuyển động ngang ("crossing") so với chuyển động thẳng vào/ra. Không lắp cảm biến thẳng hàng với hướng di chuyển chính của người dùng.
Khoảng cách kênh gió: Tối thiểu 1.5m từ miệng kênh cấp khí. Luồng khí tốc độ cao có thể gây kích hoạt nhầm.
Vật cản: PIR không "nhìn" qua vật cản (vách ngăn, kệ, kính). Mỗi cảm biến cần vùng nhìn thông thoáng đến vùng hoạt động của người dùng.
Chiều cao lắp và lens: Chiều cao lắp và vùng phát hiện phụ thuộc vào loại lens lắp kèm. Chọn lens phù hợp với chiều cao trần thực tế của dự án trước khi order.
Nhiệt độ cao: Tải tối đa giảm xuống giá trị có dấu (*) khi nhiệt độ môi trường từ 55°C đến 70°C - cần tính đúng khi thiết kế mạch điện cho môi trường nhiệt độ cao.
Kết luận
LRD-509 là lựa chọn thực tế cho SI và Lighting Designer cần cảm biến hiện diện 0-10V standalone, vận hành trực tiếp ở line voltage 100-277VAC, lập trình linh hoạt từ sàn sau lắp đặt. SmartDIM tích hợp và Hybrid Switching HIC 80A là hai điểm kỹ thuật nổi bật so với các cảm biến 0-10V phổ thông.
Giới hạn cần lưu ý: LRD-509 không có wireless, không tham gia OS-NET mesh - phù hợp cho khu vực kiểm soát độc lập. Dự án yêu cầu group control nhiều zone đồng bộ cần kết hợp với ON-LRD-509 hoặc chuyển sang giải pháp OS-NET hoàn chỉnh. Không có dữ liệu IP rating từ datasheet - không triển khai ngoài trời hoặc môi trường ẩm ướt.
