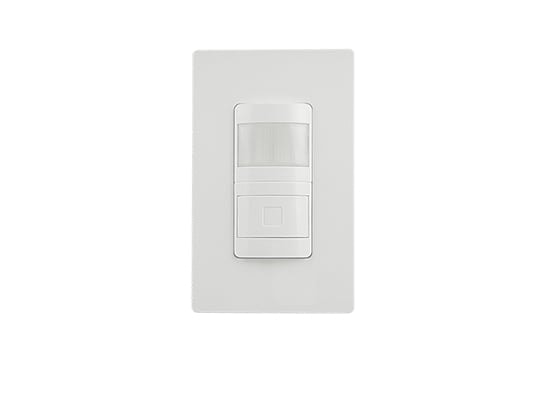

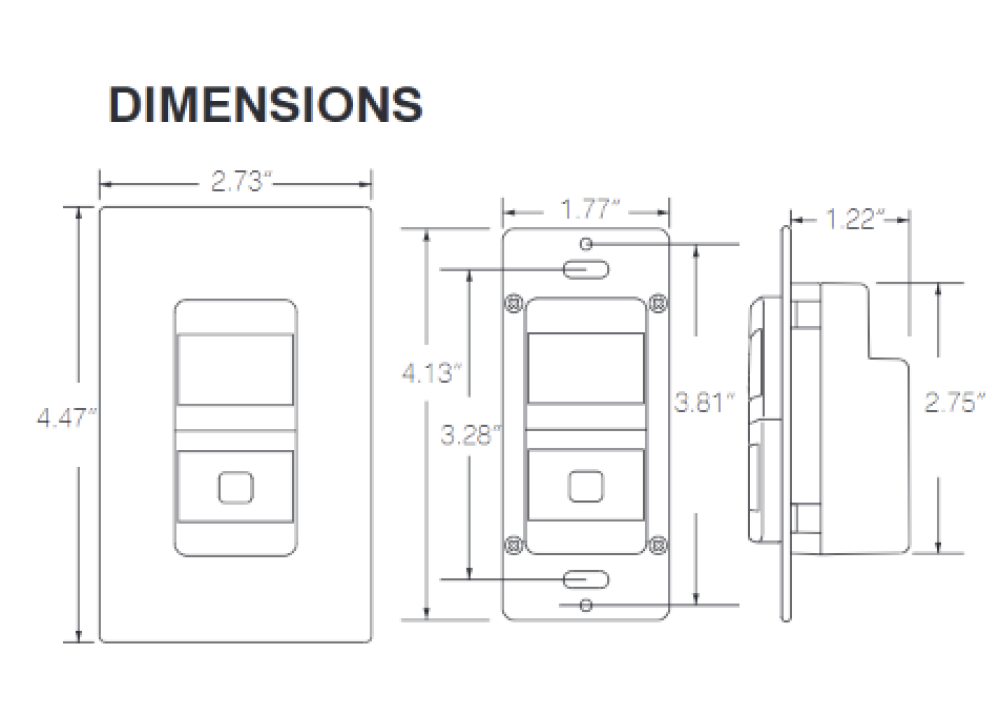

LBS-700 - Công Tắc Cảm Biến Gắn Tường NEMA Không Cần Neutral IR-TEC
Retrofit cảm biến hiện diện vào hạ tầng điện cũ là bài toán quen thuộc của mọi dự án nâng cấp chiếu sáng tòa nhà: hộp đơn NEMA tiêu chuẩn thường chỉ có 2 dây - Line và Load - không có neutral. Sensor thế hệ cũ yêu cầu trung tính buộc phải đi thêm dây hoặc chấp nhận không lắp được. LBS-700 loại bỏ rào cản này bằng thiết kế no neutral required trên đường dây 120/277VAC.
LBS-700 là gì và thuộc dòng sensor nào?
LBS-700 thuộc dòng WALLSENZR family của IR-TEC - dòng sản phẩm wall switch sensor thay thế trực tiếp công tắc đơn NEMA tiêu chuẩn, giữ nguyên vị trí lắp đặt, không yêu cầu đi thêm dây. Sensor sử dụng dual element pyroelectric PIR với lens độc quyền 180° Field of View, phủ sóng vùng không gian lên tới 1,200 sq ft tương đương ~111m² từ vị trí gắn tường.
Hybrid-Switching tích hợp cho phép relay trực tiếp tải LED và CFL có inrush current cao (HIC) - cùng công nghệ với LOS-509. Accu-Set digital potentiometer cho phép cài đặt delay time (TIME) và ngưỡng ALS (LUX) nhanh, chính xác hơn analog pot truyền thống.
Hai phiên bản:
- LBS-700N: Không ALS - cảm biến phản ứng theo hiện diện người bất kể ánh sáng môi trường
- LBS-700S: Tích hợp ALS - inhibit tải khi ánh sáng môi trường đã đủ theo ngưỡng cài đặt
Kiến trúc On/Off: Wall Switch Replacement, No Neutral

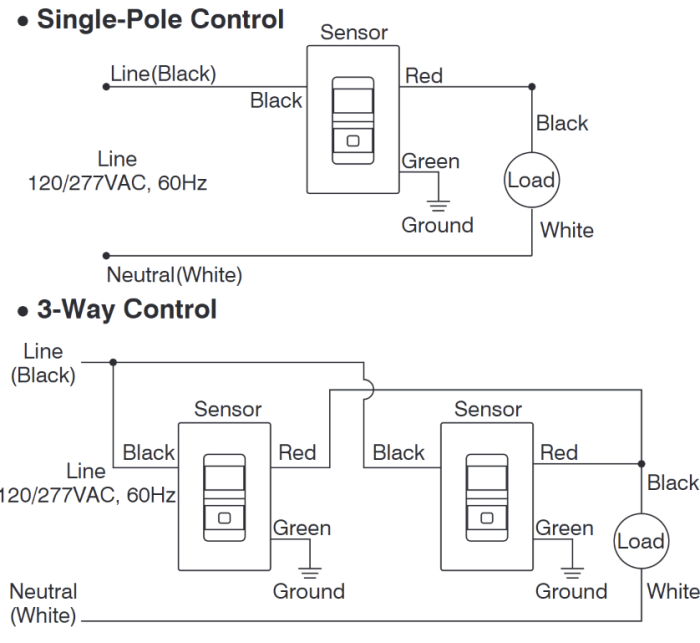

LBS-700 là line voltage relay sensor - đầu ra relay trực tiếp đường dây 120 hoặc 277VAC. Khác với sensor trần như LOS-509 dùng 3 dây (Line/Load/Neutral), LBS-700 chỉ cần 2 dây: Line và Load - lấy nguồn nuôi mạch điện tử qua dòng rò nhỏ qua tải khi relay hở, không cần dây neutral riêng.
Lưu ý quan trọng về no-neutral topology: Mạch nuôi "steal power" qua tải yêu cầu tải phải có trở kháng đủ thấp khi OFF để dòng rò đi qua. Với đa số ballast điện tử và LED driver hiện đại điều này hoạt động tốt. Tuy nhiên, với tải là relay coil hoặc một số driver đặc biệt, cần kiểm tra tương thích.
Zero-cross Hybrid-Switching: Relay đóng tại điểm zero-crossing, hấp thụ inrush current HIC tối đa 80A / 20ms - đủ cho nhóm LED luminaire song song không cần snubber bổ sung.
Tải tối đa:
| Loại tải | 120VAC | 277VAC |
|---|---|---|
| Incandescent/Halogen | 800W | 800W |
| Fluorescent Ballast/CFL | 800W | 800W |
| Ballast Electronic (LED) | 500W | 800W |
| Motor | 1/6 HP | 1/6 HP |
Chế độ hoạt động:
| Chế độ | Bật tải | Tắt tải |
|---|---|---|
| Occupancy (Auto-ON, Auto-OFF) | Tự động khi phát hiện người | Tự động sau delay time |
| Vacancy (Manual-ON, Auto-OFF) | Nhấn nút thủ công | Tự động sau delay time |
| Re-trigger trong Vacancy | Tự động bật nếu phát hiện người trong 30 giây sau khi tắt | - |

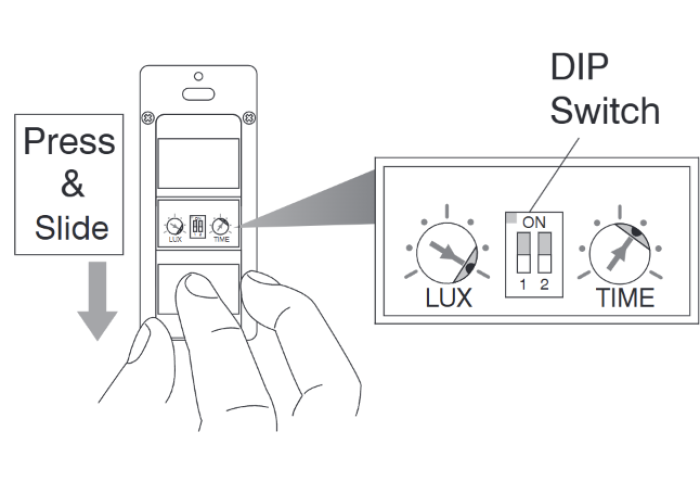

DIP switch push-button programming: Push-button có thể lập trình qua DIP switch để bật/tắt thủ công hoặc kích hoạt Presentation Mode (PM) - mode đặc biệt giữ tải ON trong suốt buổi thuyết trình mà không bị tắt tự động.
Ứng dụng theo loại công trình
Phòng họp nhỏ và conference room Occupancy mode: đèn bật tự động khi người vào phòng, tắt tự động theo thời gian cài đặt cài đặt khi không còn hoạt động. Presentation Mode qua push-button ngăn đèn tắt trong khi presenter đứng yên tại podium.
Vacancy mode: phù hợp yêu cầu CA Title 24 và các energy code tương tự - người dùng bật đèn thủ công (chủ động sử dụng điện), sensor tắt tự động khi phòng trống. Giảm tiêu thụ điện so với công tắc thông thường mà vẫn tuân thủ quy định.

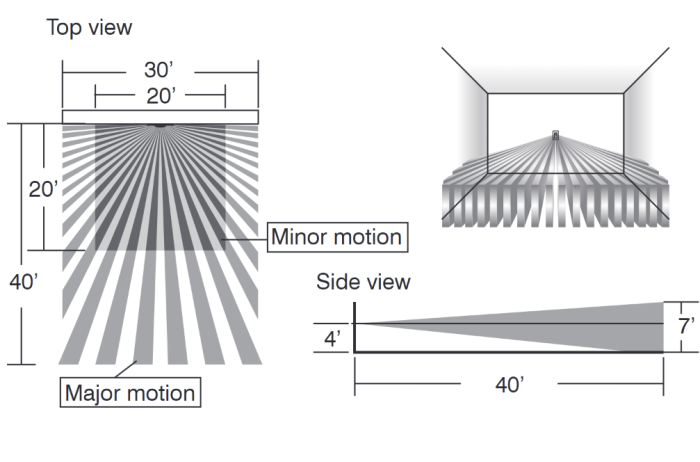

Cầu thang và hành lang hẹp FOV 180° và coverage major motion 9m × 12m từ vị trí tường đầu hành lang - phủ sóng hầu hết hành lang văn phòng tầng thông thường. Chiều cao lắp 90-150cm tương thích hộp công tắc tiêu chuẩn.
Toilet và phòng vệ sinh Occupancy mode với delay time 3-5 phút - đảm bảo đèn không tắt khi người đang sử dụng (minor motion detection 6m × 6m bao phủ toilet stall riêng lẻ). LBS-700S với ALS giúp tiết kiệm thêm trong toilet có cửa sổ ánh sáng tự nhiên.
Không gian retrofit không có neutral Đây là ứng dụng đặc thù nhất: tòa nhà cũ xây trước khi có yêu cầu neutral tại hộp công tắc, nâng cấp lên sensor mà không cần đục tường đi thêm dây. LBS-700 thay thế trực tiếp công tắc đơn, giữ nguyên hạ tầng điện.
Self-storage, phòng kho, utility room Thay thế công tắc thường bằng LBS-700N - cảm biến tự động bật đèn và có người vào, tắt tự động sau 10-20 phút khi rời kho mà không cần nhớ tắt đèn. Tiết kiệm điện trong các không gian sử dụng gián đoạn.
Lưu ý lắp đặt

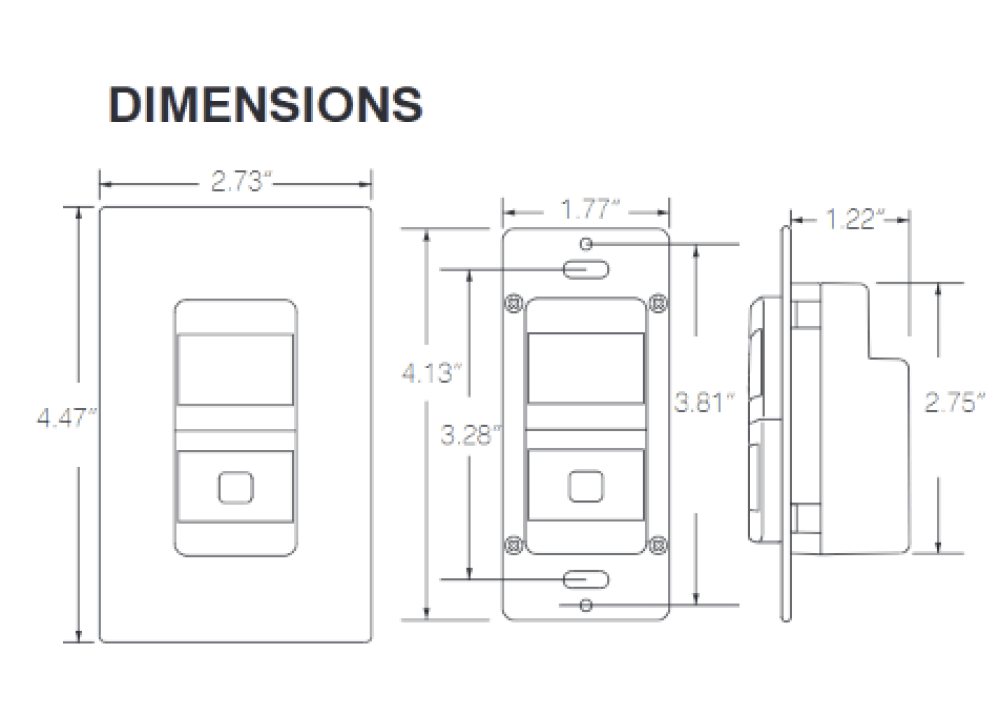

Chiều cao lắp 90-150cm: LBS-700 được thiết kế để lắp tại vị trí công tắc tiêu chuẩn (90-150cm trên sàn). Lắp ngoài dải này - đặc biệt thấp hơn 90cm - ảnh hưởng coverage pattern thực tế vì lens và FOV được tối ưu cho chiều cao tiêu chuẩn.
No neutral - tương thích tải: Kiểm tra tải trước khi lắp. LED driver hiện đại (có tụ lọc nhỏ) và ballast điện tử thông thường tương thích. Nếu sau khi lắp sensor không khởi động được (không có nguồn nuôi), kiểm tra trở kháng tải khi OFF - có thể cần thêm load resistor nhỏ song song.

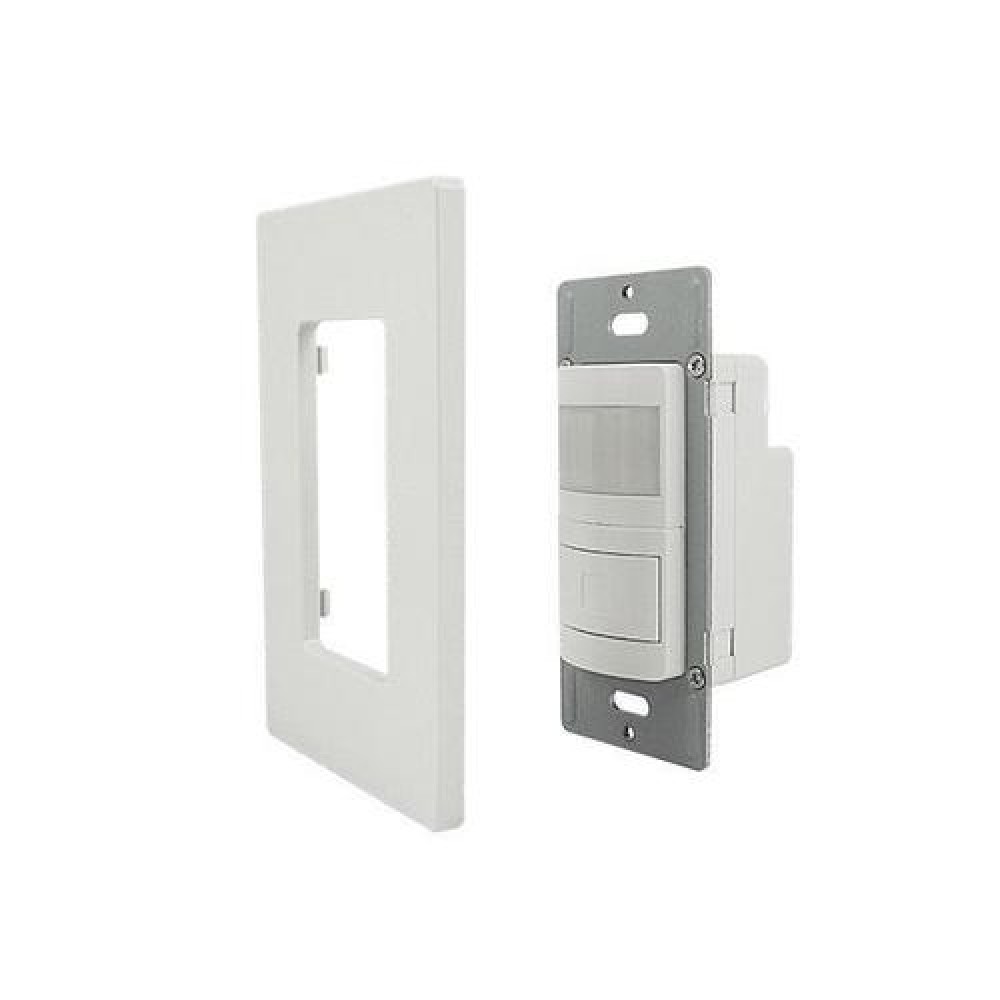

Screwless wall plate: Wall plate không vít giúp thẩm mỹ cao và lắp nhanh. Đảm bảo hộp NEMA flush với tường để plate fit đúng - hộp lồi ra hoặc lõm vào quá sẽ làm plate không áp sát, có khe hở.
Wiring space: Datasheet đề cập "low cut back cover" cung cấp nhiều không gian đi dây hơn - quan trọng với hộp NEMA nông (shallow box) phổ biến trong các tòa nhà cũ đã đầy dây.
Cài đặt Vacancy mode: Mặc định xuất xưởng là Occupancy mode. Để chuyển sang Vacancy mode (tuân thủ CA Title 24 hoặc yêu cầu chủ đầu tư), cấu hình qua DIP switch trước khi lắp vào hộp - dễ thực hiện hơn sau khi sensor đã vào hộp và vặn ốc.
Walk test: Delay time test T = 10 giây (không phải 2 giây như BOS-515). Thực hiện walk test ở tất cả vị trí mà người dùng sẽ đứng thực tế - đặc biệt góc phòng và vị trí gần tường khuất lens.
Kết luận
LBS-700 giải quyết bài toán retrofit cảm biến hiện diện trong hạ tầng điện không có neutral bằng cách thay thế trực tiếp công tắc NEMA đơn, không cần đi thêm dây. Hybrid-Switching đảm bảo tương thích với tải LED HIC hiện đại, chế độ Occupancy/Vacancy linh hoạt đáp ứng từ tiện lợi tối đa đến tuân thủ energy code, và ALS tùy chọn bổ sung lớp tiết kiệm điện từ ánh sáng tự nhiên.
Trong dự án retrofit, LBS-700 là lựa chọn ưu tiên cho không gian nhỏ đến trung bình - phòng họp, toilet, hành lang, kho - nơi sensor trần đòi hỏi đi dây phức tạp hơn. Liên hệ KNXStore.vn để được tư vấn chọn đúng variant và xác minh tương thích với tải cụ thể.
