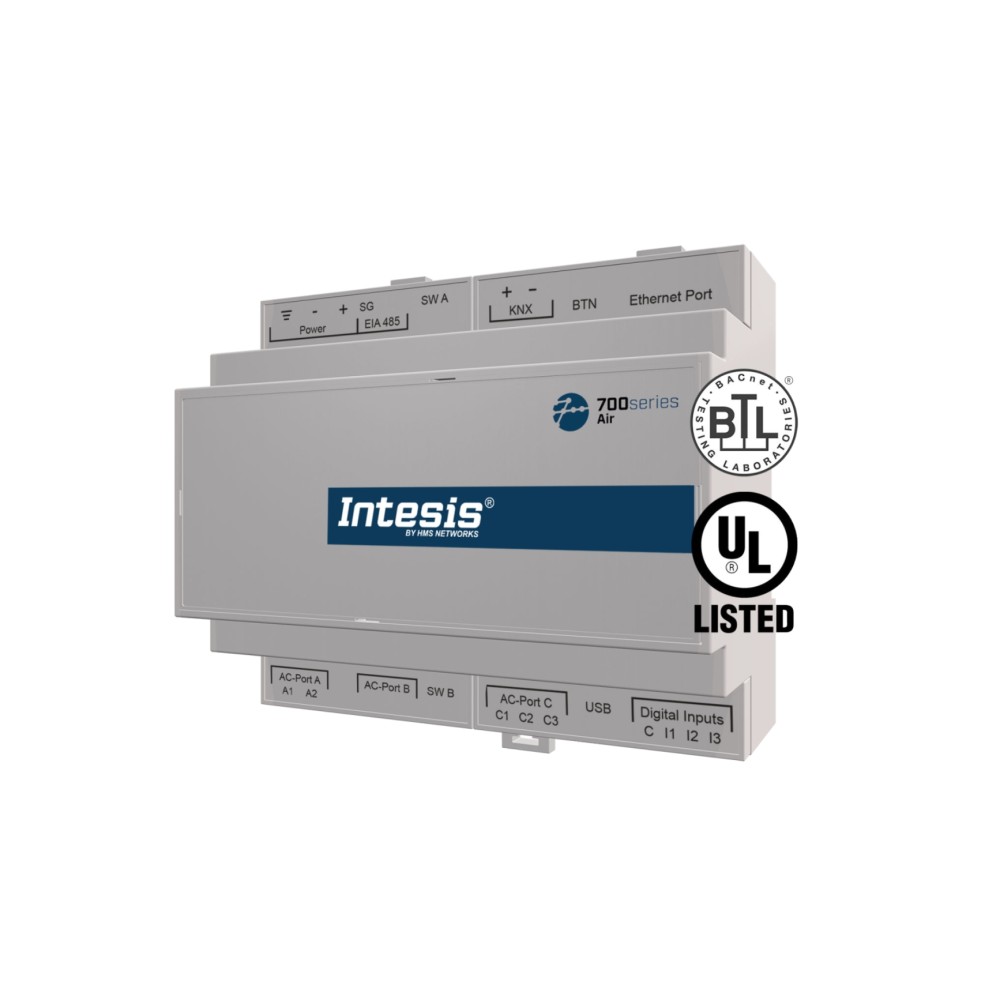

Giới thiệu về Intesis Gateway điều hòa không khí Samsung KNX 4IDU

  • Intesis Gateway Samsung KNX 4 IDU thuộc dòng 700series, là gateway tích hợp HVAC hỗ trợ cho hệ thống điều hòa không khí Samsung.

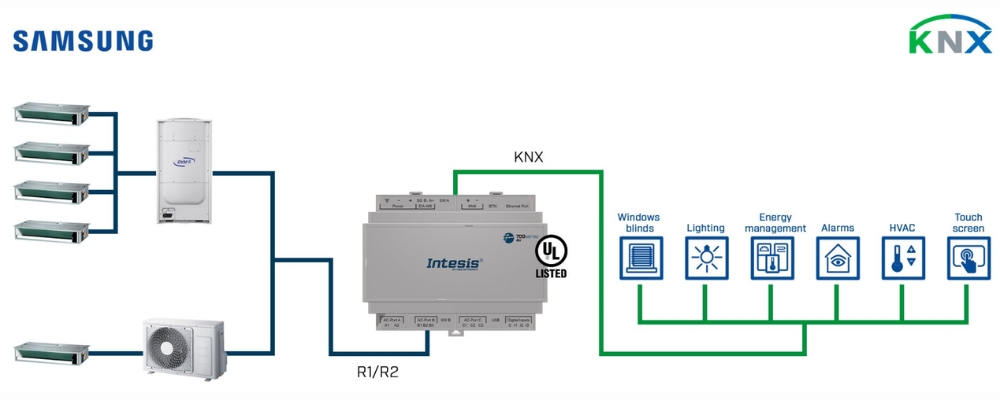

  • Cho phép kết nối trực tiếp hệ thống Samsung VRF qua bus R1/R2 với hạ tầng KNX, phục vụ giám sát và điều khiển đồng bộ trong tòa nhà.
  • Sản phẩm hỗ trợ tích hợp, giám sát và điều khiển tối đa 4 dàn lạnh Samsung trong một hệ thống.
  • Tương thích với các tính năng đặc trưng của Samsung như WindFree, Air Clean, 360 CST Air Flow, Hot Water Control, ngoài các chế độ vận hành cơ bản.
  • Thiết bị có kích thước nhỏ gọn, lắp đặt dễ dàng trên DIN rail hoặc treo tường.

Đặc điểm nổi bật của Intesis Gateway Samsung KNX 4IDU

  • Hỗ trợ giao thức KNX TP, cho phép kết nối trực tiếp hệ thống điều hòa Samsung vào hạ tầng KNX.
  • Cấu hình bằng phần mềm Intesis MAPS với template Samsung, đơn giản và nhanh chóng.
  • Quét và nhận diện tối đa 4 dàn lạnh, cung cấp các tín hiệu điều khiển và giám sát như: On/Off, chế độ, tốc độ quạt, nhiệt độ, trạng thái và báo lỗi.
  • Hỗ trợ tín hiệu đặc biệt: bật/tắt chế độ WindFree, Air Clean, kiểm soát lưu lượng 360 CST, điều khiển nước nóng.
  • Trang bị LED báo hiệu, DIP switch và nút nhấn, thuận tiện cho việc vận hành và chẩn đoán.

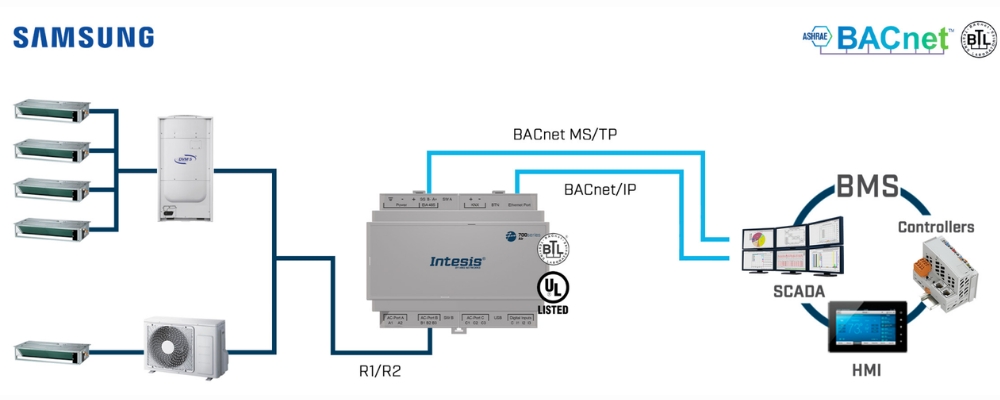

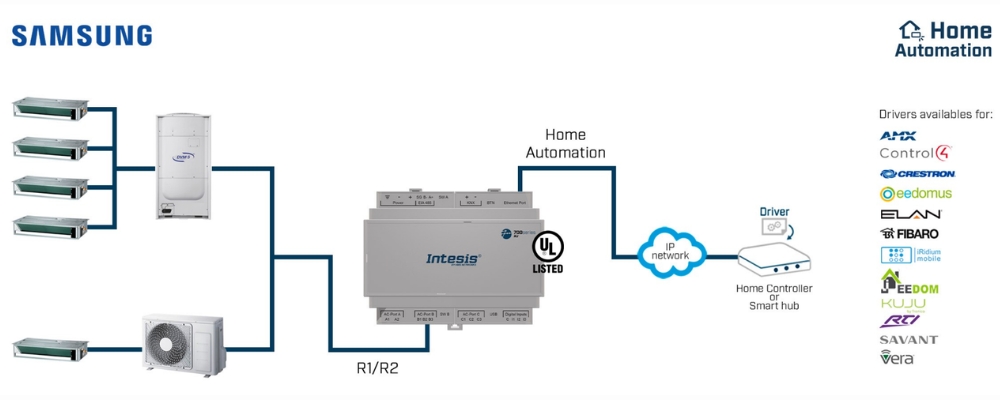

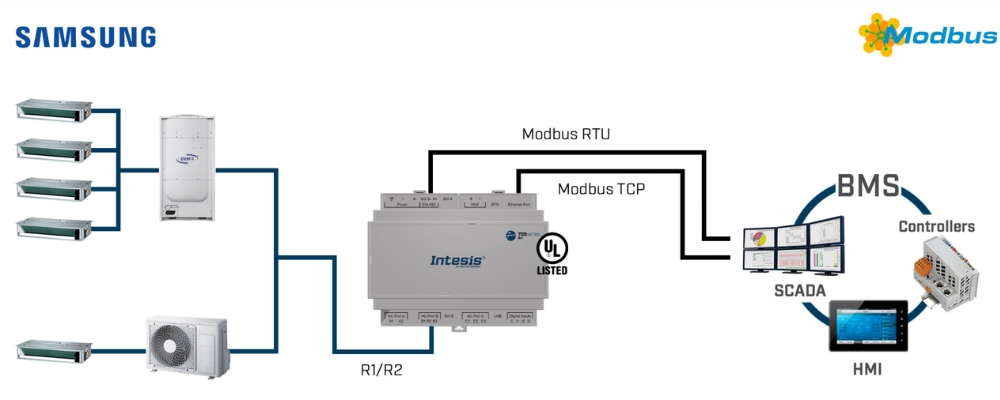

  • Có cổng Ethernet và EIA-485 để mở rộng giao tiếp Modbus, BACnet hoặc Home Automation.

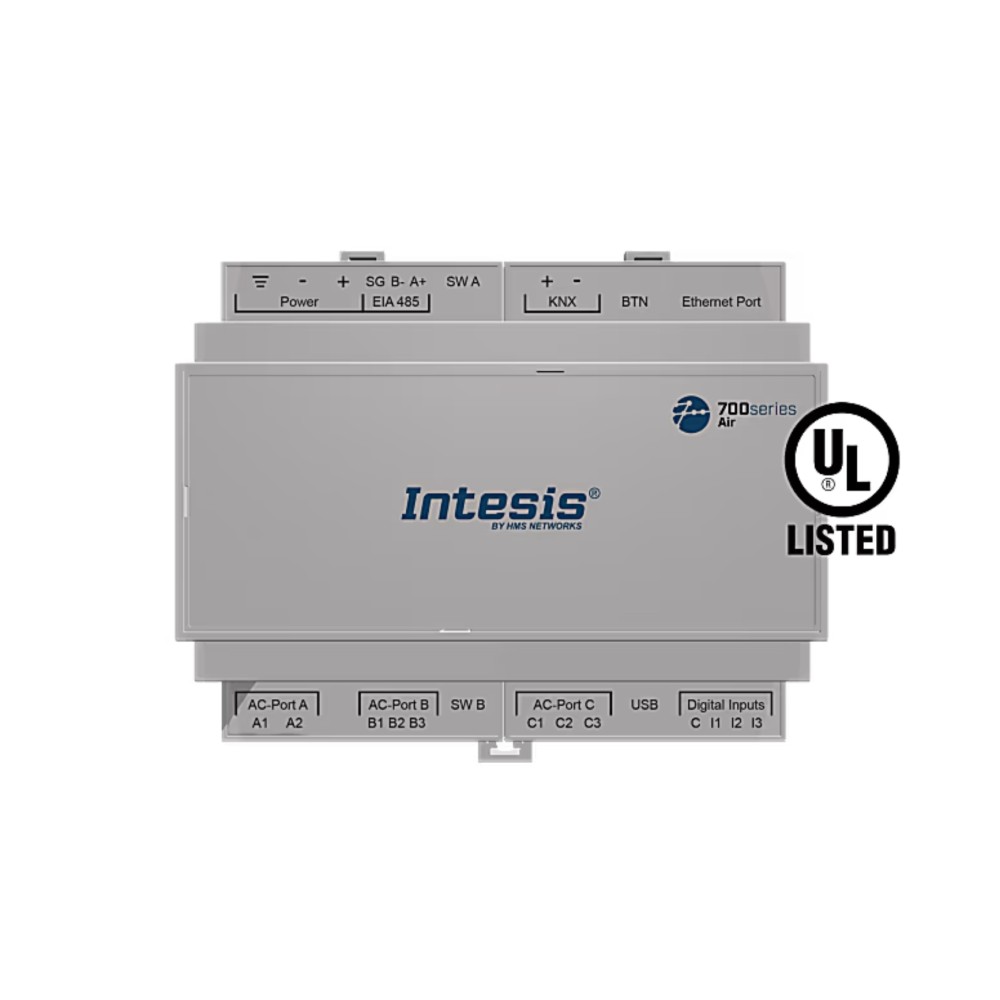

Giao diện và cách sử dụng Intesis Gateway Samsung KNX 4IDU

  • AC-Port B kết nối trực tiếp với bus R1/R2 của hệ thống điều hòa Samsung (B1 = R2, B2 = R1, B3 không dùng).
  • KNX TP: kết nối với bus KNX của tòa nhà.
  • Ethernet RJ45: dùng để cấu hình hoặc giao tiếp Modbus TCP, BACnet/IP.
  • EIA-485: cho Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B: kết nối PC để cấu hình bằng Intesis MAPS.
  • Digital Input (tùy chọn): kết nối công tơ điện hoặc thiết bị giám sát ngoài.
  • Người dùng có thể quan sát trạng thái qua LED, điều chỉnh DIP switch và sử dụng nút nhấn để reset hoặc lập trình.

Gateway điều hòa không khí Samsung KNX 4IDU 1

Hướng dẫn cấu hình Intesis Gateway Samsung KNX 4IDU

  1. Cài đặt phần mềm Intesis MAPS trên máy tính.
  2. Kết nối gateway qua USB hoặc Ethernet.
  3. Tạo dự án mới, chọn template Samsung KNX 4 IDU.
  4. Thiết lập địa chỉ dàn nóng và dàn lạnh Samsung theo yêu cầu, đảm bảo indoor unit bật chế độ chấp nhận central control.
  5. Quét hệ thống để nhận diện tối đa 4 dàn lạnh.
  6. Gán đối tượng KNX cho các tín hiệu điều khiển và giám sát.
  7. Tải cấu hình xuống gateway và kiểm tra bằng mục Diagnostics.

Sơ đồ đấu nối Intesis Gateway Samsung KNX 4IDU

  • Nguồn cấp: 12–36 VDC hoặc 24 VAC.
  • Cổng KNX TP: kết nối bus KNX (2 cực A/B).
  • AC-Port B: kết nối bus R1/R2 của Samsung (B1=R2, B2=R1).
  • Ethernet RJ45: cấu hình hoặc giao tiếp IP.
  • EIA-485: giao tiếp Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B: cấu hình trực tiếp bằng PC.
  • Digital Input: kết nối công tơ hoặc cảm biến ngoài (tùy chọn).

Gateway điều hòa không khí Samsung KNX 4IDU 2

Kích thước Intesis Gateway Samsung KNX 4IDU

  • Kích thước: 90 x 106 x 58 mm.
  • Vỏ nhựa PC UL94 V-0 chống cháy, màu xám nhạt.
  • Lắp đặt DIN rail EN60715 TH35 hoặc gắn tường bằng vít.
  • Mức bảo vệ IP20.

Gateway điều hòa không khí Samsung KNX 4IDU 3

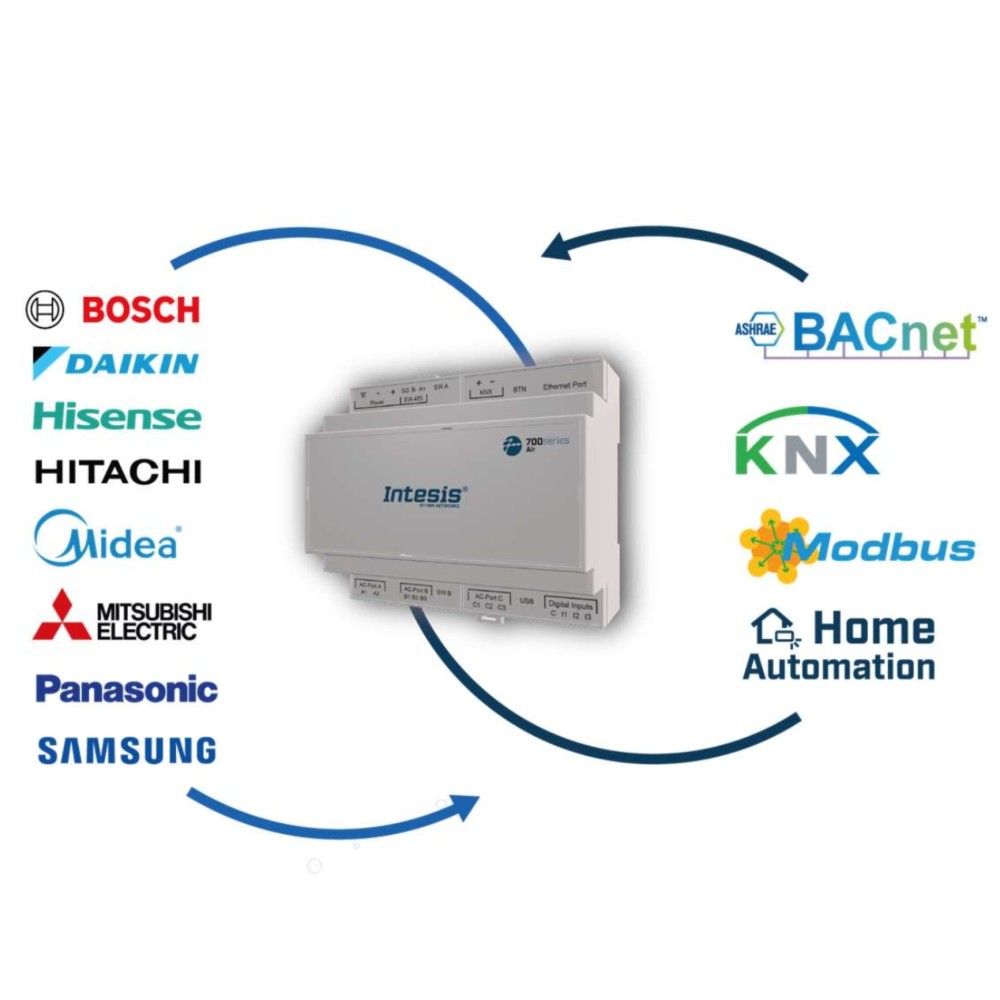

Ma trận giao tiếp - Interface Matrix của Gateway Samsung KNX 4IDU

  BACnet KNX Modbus Home Automation
Samsung
