Giới thiệu về Intesis Gateway điều hòa không khí Samsung KNX 64IDU

  • Intesis Gateway Samsung KNX 64 IDU thuộc dòng 700series, là gateway tích hợp HVAC chuyên dụng cho hệ thống điều hòa không khí Samsung.

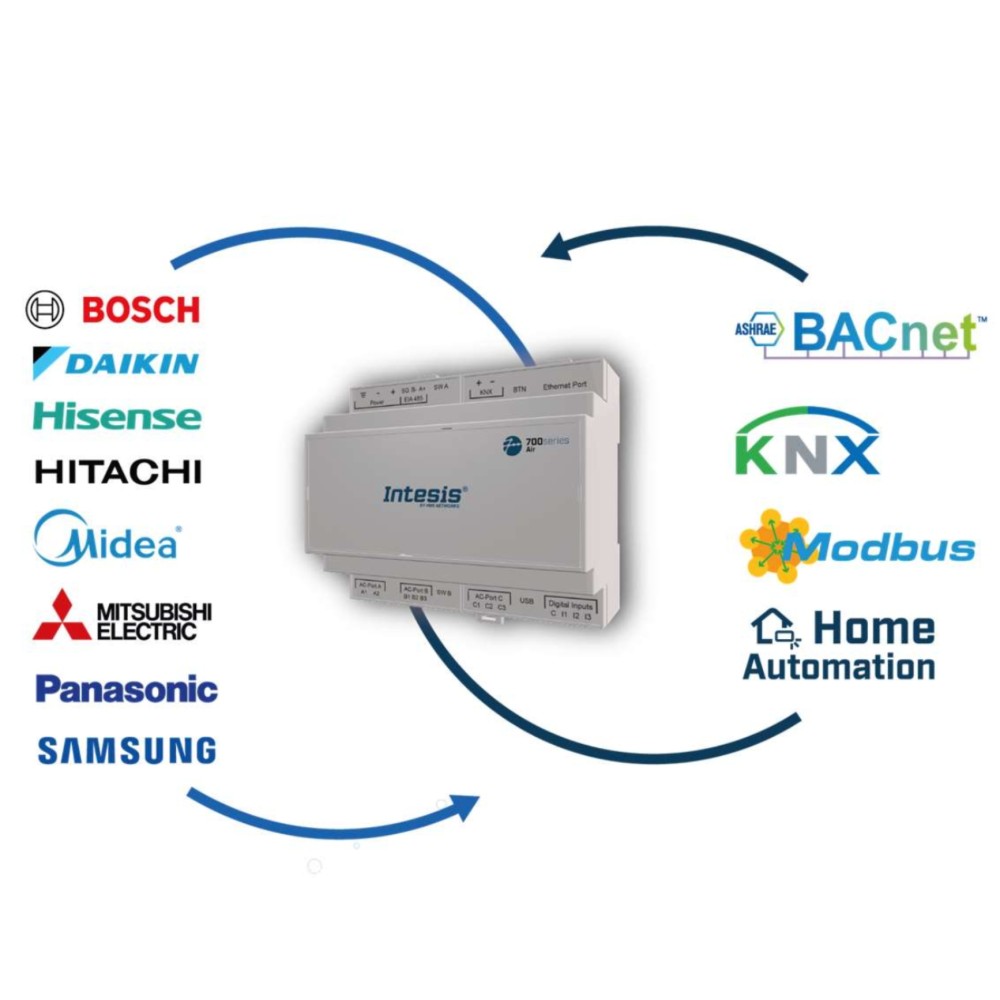

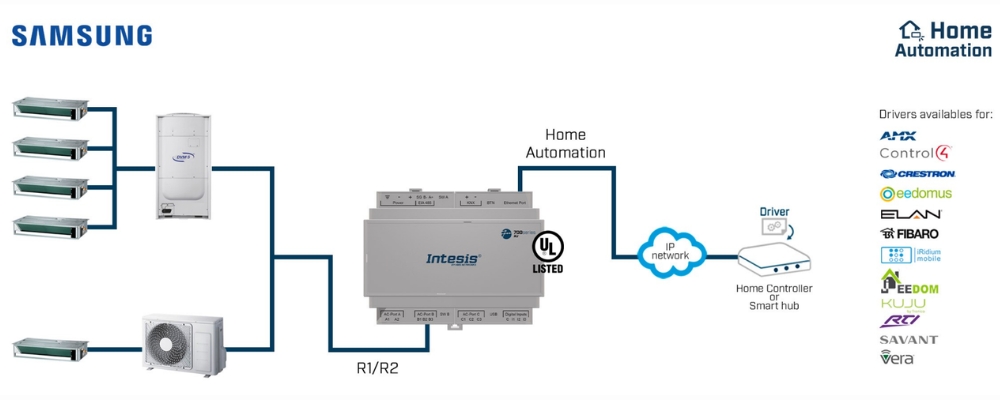

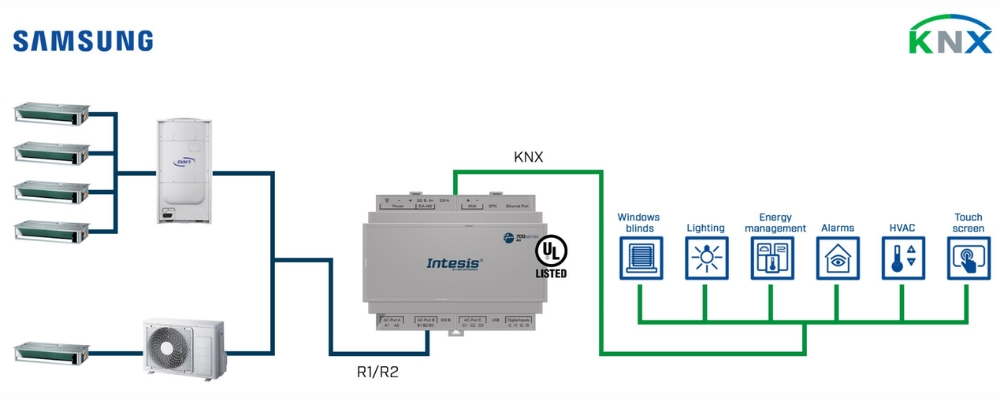

  • Cho phép kết nối trực tiếp hệ thống Samsung VRF qua bus R1/R2 với hạ tầng KNX, phục vụ giám sát và điều khiển đồng bộ trong tòa nhà.
  • Sản phẩm hỗ trợ tích hợp, giám sát và điều khiển tối đa 64 dàn lạnh Samsung trong một hệ thống.
  • Tương thích với các tính năng đặc trưng của Samsung như WindFree, Air Clean, 360 CST Air Flow, Hot Water Control, ngoài các chế độ điều hòa cơ bản.
  • Thiết bị được thiết kế nhỏ gọn, lắp đặt dễ dàng trên DIN rail hoặc gắn tường trong tủ điện kỹ thuật.

Đặc điểm nổi bật của Intesis Gateway Samsung KNX 64IDU

  • Hỗ trợ giao thức KNX TP, cho phép tích hợp trực tiếp hệ thống Samsung VRF vào smarthome và BMS.
  • Cấu hình bằng phần mềm Intesis MAPS, hỗ trợ quét và nhận diện tối đa 64 dàn lạnh.
  • Cung cấp đầy đủ tín hiệu giám sát và điều khiển: On/Off, chế độ vận hành, tốc độ quạt, đặt nhiệt độ, hướng gió, trạng thái và báo lỗi.
  • Hỗ trợ các tính năng đặc thù: WindFree, Air Clean, kiểm soát lưu lượng 360 CST, điều khiển nước nóng.
  • Có cổng Ethernet và EIA-485 để mở rộng giao tiếp Modbus, BACnet hoặc các hệ thống quản lý khác.
  • Trang bị LED báo trạng thái, DIP switch và nút nhấn để hỗ trợ lắp đặt và chẩn đoán.
  • Vỏ nhựa PC UL94 V-0, độ bền cao, chống cháy, kích thước gọn gàng.

Giao diện và cách sử dụng Intesis Gateway Samsung KNX 64IDU

  • AC-Port B: kết nối bus R1/R2 của Samsung (B1=R2, B2=R1, B3 không dùng).
  • KNX TP: kết nối bus KNX trong tòa nhà.
  • Ethernet RJ45: cấu hình và giao tiếp Modbus TCP, BACnet/IP.
  • EIA-485: giao tiếp Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B: cấu hình bằng Intesis MAPS.
  • Digital Input (tùy chọn): kết nối công tơ điện hoặc cảm biến ngoài.
  • Đèn LED, DIP switch và nút nhấn bố trí trực quan để vận hành và kiểm tra dễ dàng.

Gateway điều hòa không khí Samsung KNX 64IDU 1

Hướng dẫn cấu hình Intesis Gateway Samsung KNX 64IDU

  1. Cài đặt phần mềm Intesis MAPS trên PC.
  2. Kết nối gateway với máy tính qua USB hoặc Ethernet.
  3. Tạo dự án mới, chọn template Samsung KNX 64 IDU.
  4. Thiết lập địa chỉ cho các dàn nóng và dàn lạnh, bật chế độ chấp nhận central control trên indoor unit.
  5. Quét bus R1/R2 để nhận diện tối đa 64 dàn lạnh.
  6. Gán đối tượng KNX cho các tín hiệu điều khiển và giám sát.
  7. Lưu cấu hình và tải xuống gateway, kiểm tra qua mục Diagnostics.

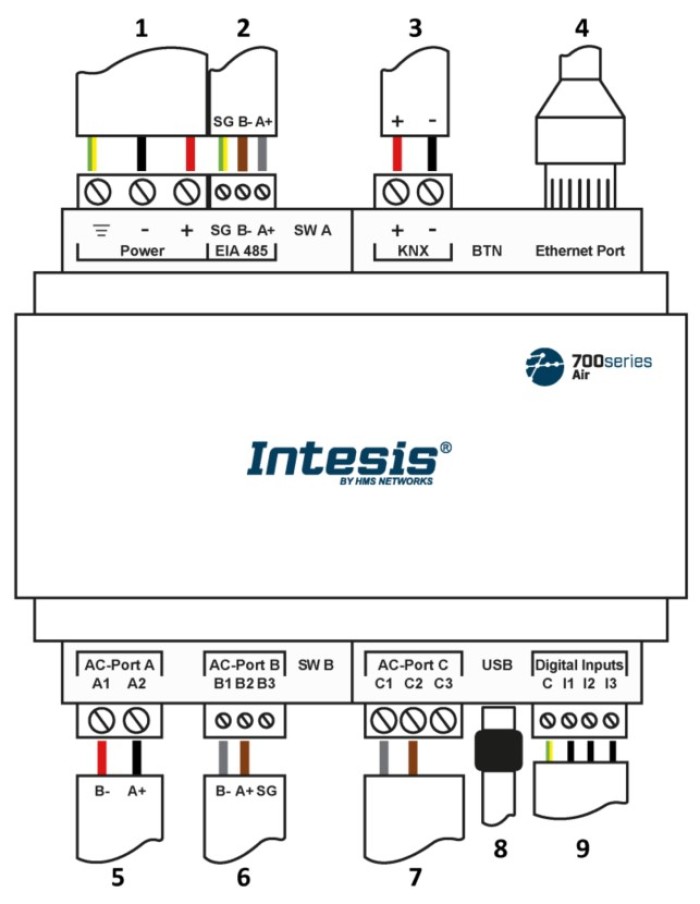

Sơ đồ đấu nối Intesis Gateway Samsung KNX 64IDU

  • Nguồn cấp: 12–36 VDC hoặc 24 VAC.
  • KNX TP: kết nối bus KNX.
  • AC-Port B: kết nối bus Samsung R1/R2 (B1=R2, B2=R1).
  • Ethernet RJ45: cấu hình hoặc giao tiếp IP.
  • EIA-485: kết nối Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B: dùng để cấu hình trực tiếp.
  • Digital Input: kết nối thiết bị ngoài hoặc công tơ điện (tùy chọn).

Gateway điều hòa không khí Samsung KNX 64IDU 2

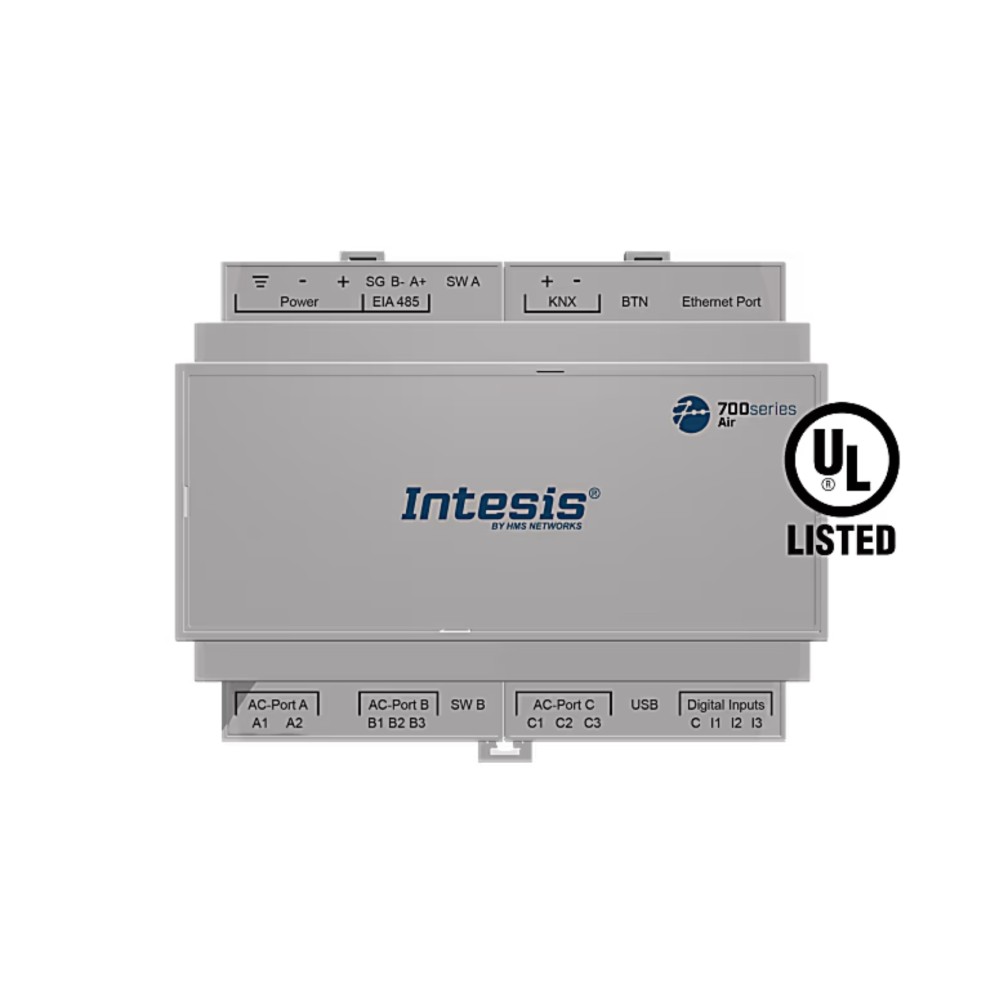

Kích thước Intesis Gateway Samsung KNX 64IDU

  • Kích thước: 90 x 106 x 58 mm.
  • Vỏ nhựa PC UL94 V-0 chống cháy, màu xám nhạt.
  • Lắp đặt DIN rail EN60715 TH35 hoặc gắn tường bằng vít.
  • Mức bảo vệ IP20.

Gateway điều hòa không khí Samsung KNX 64IDU 3
