Giới thiệu về Intesis Gateway điều hòa không khí Samsung KNX 16IDU

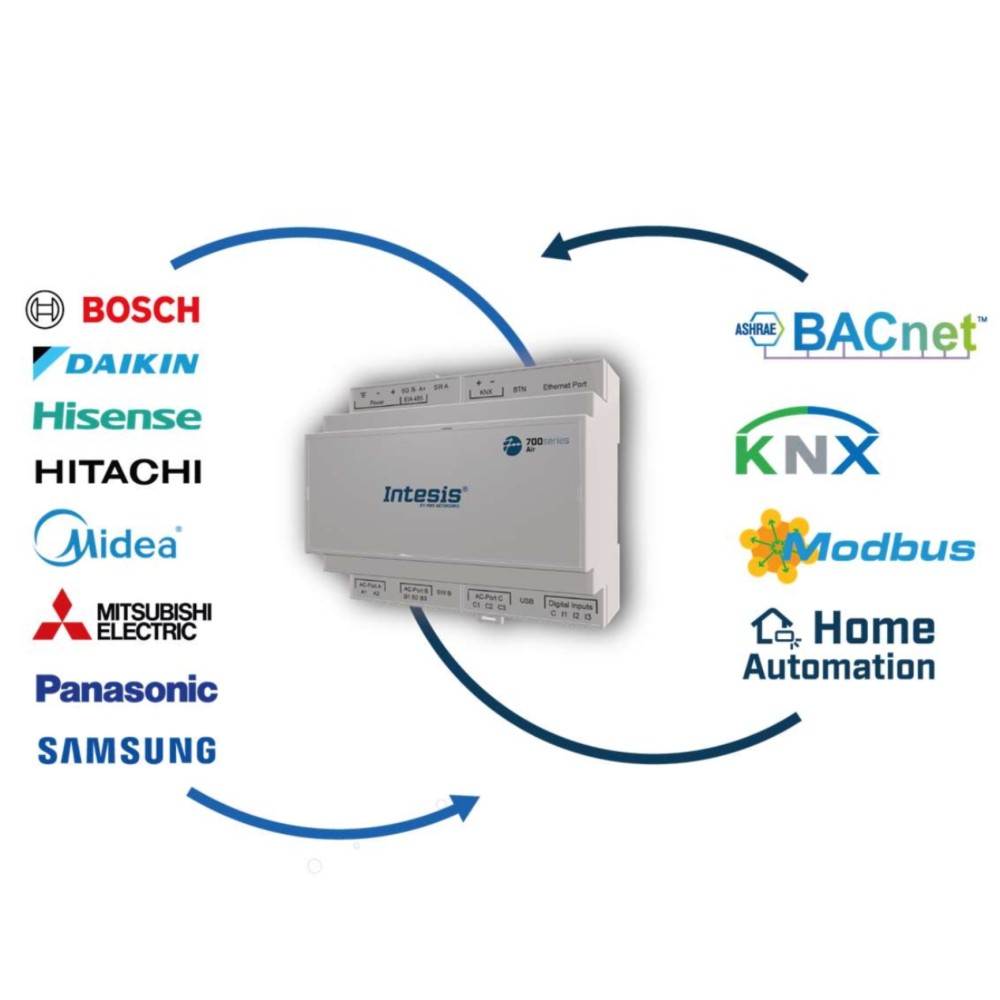

  • Intesis Gateway Samsung KNX 16 IDU thuộc dòng 700series, là gateway tích hợp HVAC chuyên dụng cho hệ thống điều hòa không khí Samsung.

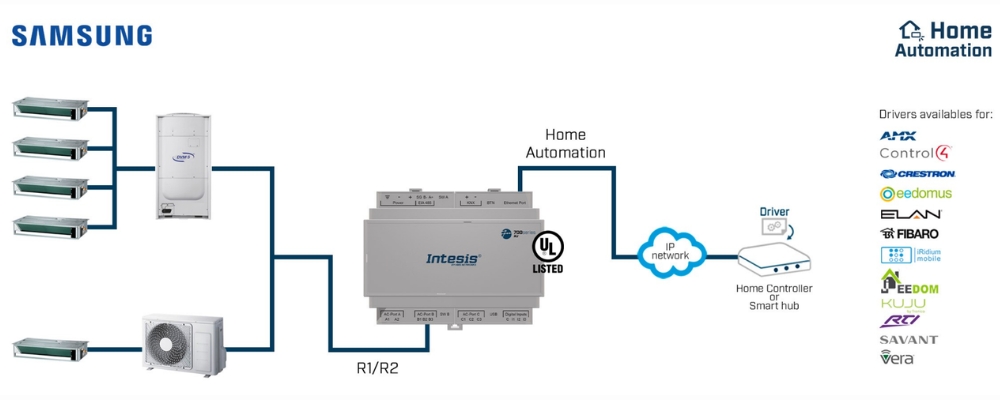

  • Cho phép kết nối trực tiếp hệ thống Samsung VRF qua bus R1/R2 với hạ tầng KNX, phục vụ giám sát và điều khiển đồng bộ trong tòa nhà.
  • Sản phẩm hỗ trợ tích hợp, giám sát và điều khiển tối đa 16 dàn lạnh Samsung trong một hệ thống.
  • Tương thích với các tính năng đặc trưng của Samsung như WindFree, Air Clean, 360 CST Air Flow, Hot Water Control cùng các chế độ cơ bản.

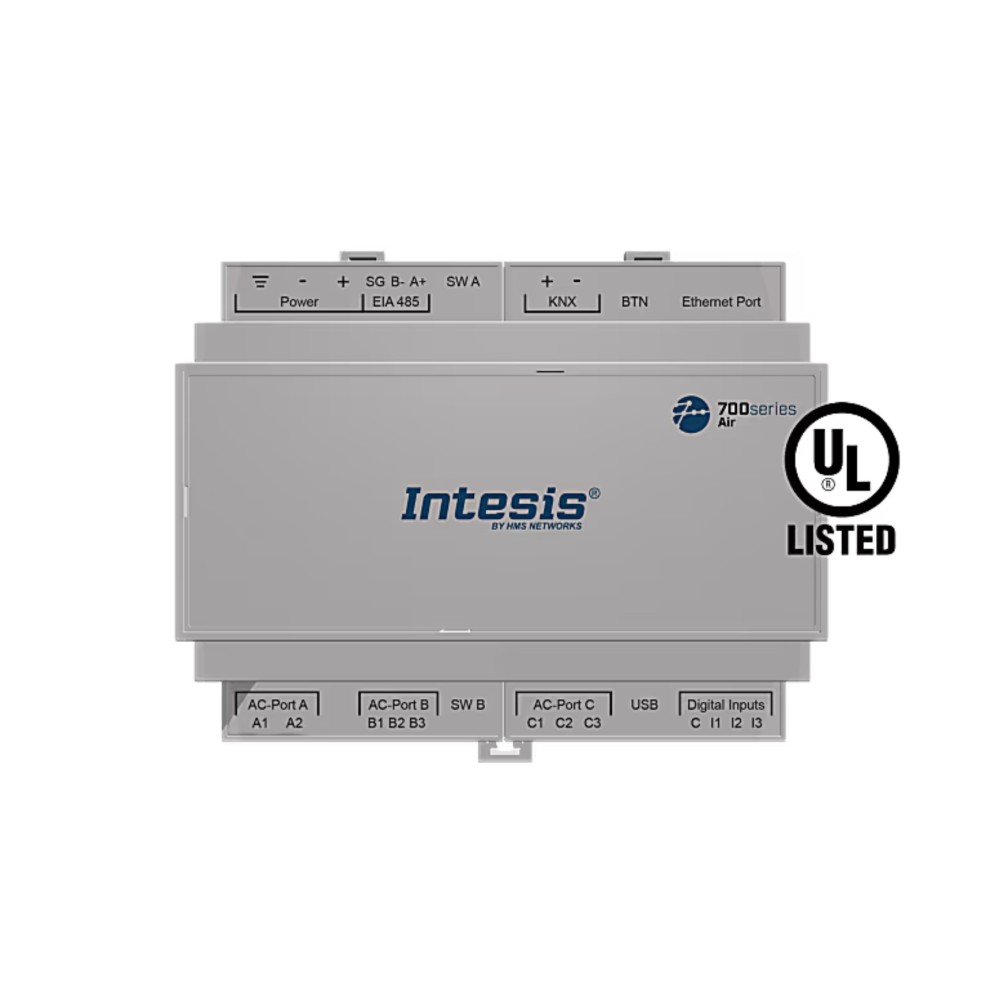

  • Thiết bị có thiết kế nhỏ gọn, phù hợp lắp trên DIN rail hoặc treo tường trong tủ điện kỹ thuật.

Đặc điểm nổi bật của Intesis Gateway Samsung KNX 16IDU

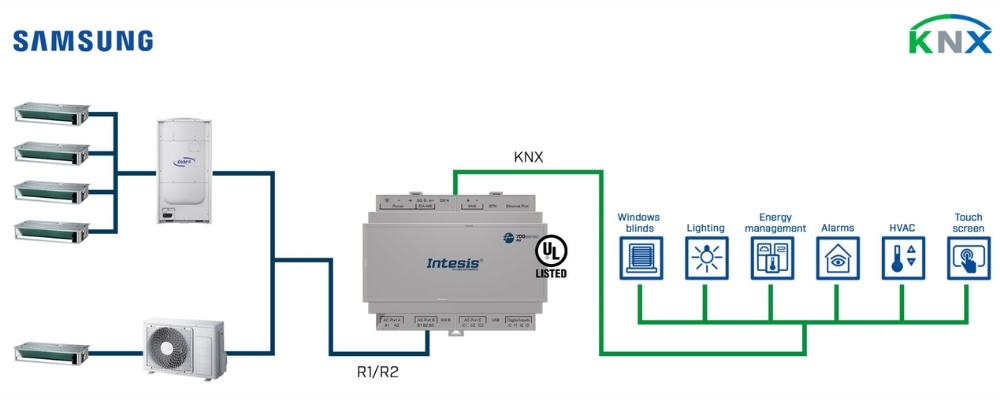

  • Hỗ trợ giao thức KNX TP, tích hợp trực tiếp hệ thống Samsung VRF vào smarthome và BMS.
  • Cấu hình bằng phần mềm Intesis MAPS, hỗ trợ quét và nhận diện tối đa 16 dàn lạnh.
  • Quản lý đầy đủ tín hiệu điều khiển: On/Off, chế độ vận hành, tốc độ quạt, đặt nhiệt độ, hướng gió, giám sát trạng thái và lỗi.
  • Hỗ trợ thêm tín hiệu đặc biệt: WindFree, Air Clean, 360 CST Air Flow và Hot Water Control.

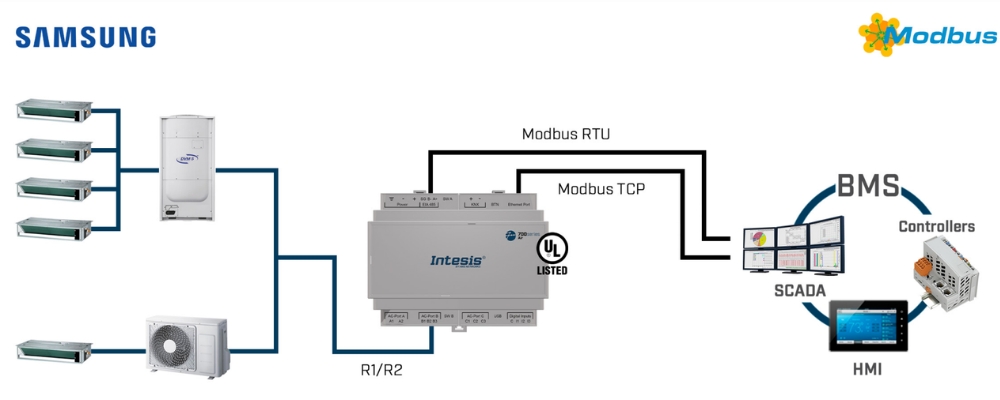

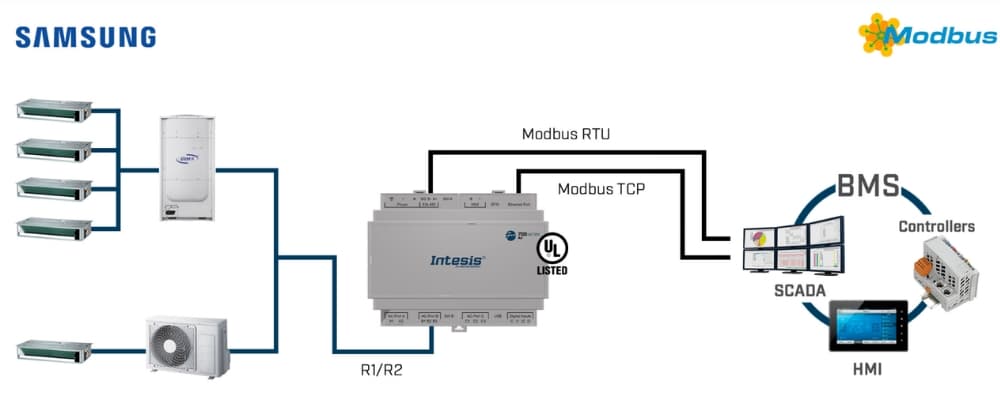

  • Có cổng Ethernet và EIA-485 để giao tiếp Modbus, BACnet hoặc cấu hình mở rộng.
  • Trang bị LED báo trạng thái, DIP switch và nút nhấn giúp cài đặt và chẩn đoán nhanh.
  • Vỏ nhựa PC UL94 V-0, chống cháy, độ bền cao.

Giao diện và cách sử dụng Intesis Gateway Samsung KNX 16IDU

  • AC-Port B kết nối bus R1/R2 của Samsung (B1=R2, B2=R1, B3 không dùng).
  • Cổng KNX TP để kết nối bus KNX của tòa nhà.
  • Ethernet RJ45 dùng để cấu hình hoặc giao tiếp Modbus TCP, BACnet/IP.

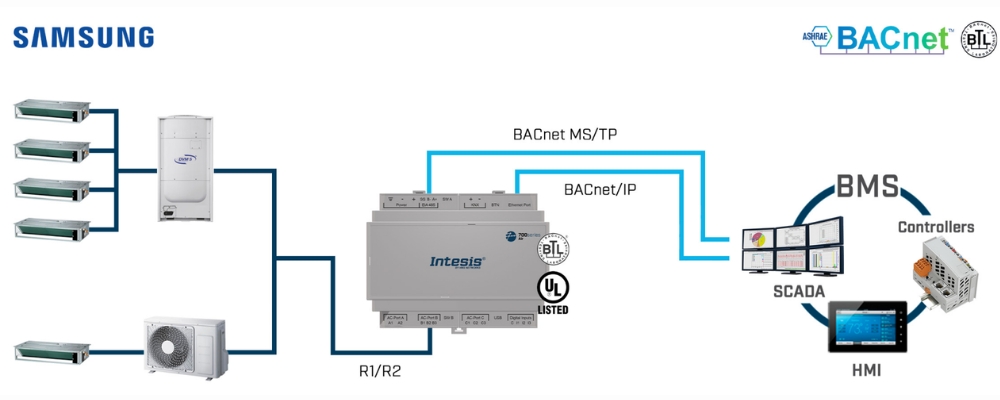

  • Cổng EIA-485 hỗ trợ Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B để cấu hình bằng Intesis MAPS.
  • Digital Input (tùy chọn) để kết nối công tơ điện hoặc cảm biến ngoài.
  • Đèn LED, DIP switch và nút nhấn cho phép vận hành, reset và kiểm tra nhanh.

Gateway điều hòa không khí Samsung KNX 16IDU 1

Hướng dẫn cấu hình Intesis Gateway Samsung KNX 16IDU

  1. Cài đặt phần mềm Intesis MAPS trên máy tính.
  2. Kết nối gateway qua USB hoặc Ethernet.
  3. Tạo dự án mới, chọn template Samsung KNX 16 IDU.
  4. Thiết lập địa chỉ cho dàn nóng và dàn lạnh Samsung, bật chế độ chấp nhận central control trên indoor unit.
  5. Quét hệ thống và nhận diện tối đa 16 dàn lạnh.
  6. Gán các đối tượng KNX cho các tín hiệu điều khiển và giám sát.
  7. Tải cấu hình xuống gateway và kiểm tra trong mục Diagnostics.

Sơ đồ đấu nối Intesis Gateway Samsung KNX 4IDU

  • Nguồn cấp: 12–36 VDC hoặc 24 VAC.
  • KNX TP: đấu nối bus KNX.
  • AC-Port B: kết nối bus Samsung R1/R2 (B1=R2, B2=R1).
  • Ethernet RJ45: cấu hình và giao tiếp IP.
  • EIA-485: dùng cho Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B: cấu hình trực tiếp trên PC.
  • Digital Input: kết nối công tơ hoặc thiết bị ngoài (tùy chọn).

Gateway điều hòa không khí Samsung KNX 16IDU 2

Kích thước Intesis Gateway Samsung KNX 16IDU

  • Kích thước: 90 x 106 x 58 mm.
  • Vỏ nhựa PC UL94 V-0 chống cháy, màu xám nhạt.
  • Lắp đặt DIN rail EN60715 TH35 hoặc gắn tường bằng vít.
  • Mức bảo vệ IP20.

Gateway điều hòa không khí Samsung KNX 16IDU 3
