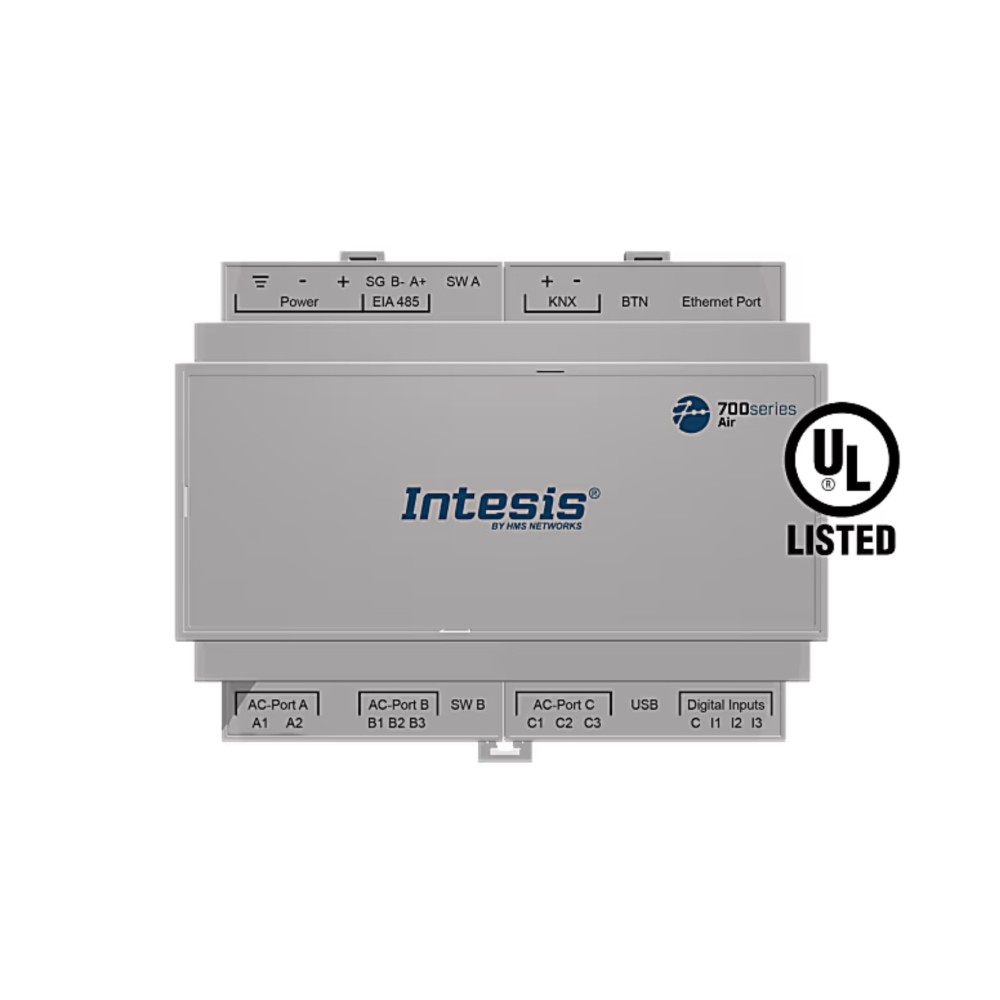

Giới thiệu về Intesis Gateway điều hòa không khí Panasonic KNX 64IDU

  • Intesis Gateway Panasonic KNX 64 IDU thuộc dòng 700series, là gateway tích hợp HVAC hỗ trợ cho hệ thống điều hòa không khí Panasonic.

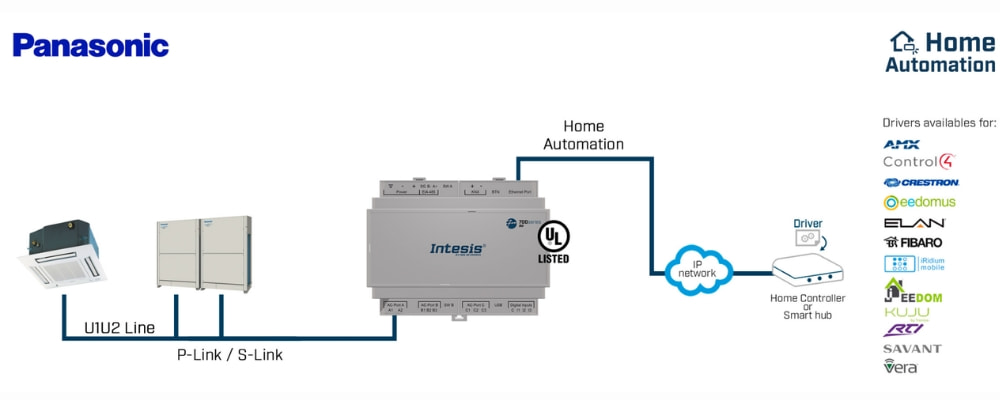

  • Cho phép kết nối trực tiếp hệ thống Panasonic sử dụng bus P-Link/S-Link (U1–U2) với hạ tầng KNX, phục vụ giám sát và điều khiển đồng bộ trong tòa nhà.
  • Sản phẩm hỗ trợ tích hợp, giám sát và điều khiển lên đến 64 dàn lạnh Panasonic thông qua bus P-Link/S-Link.
  • Tương thích với nhiều dòng điều hòa Panasonic như ECOi, PACi, ECOg/PAC, VRF, đáp ứng nhu cầu tích hợp cho công trình quy mô trung bình đến lớn.
  • Thiết bị nhỏ gọn, dễ lắp đặt trên DIN rail hoặc gắn tường trong tủ điện kỹ thuật.

Đặc điểm nổi bật của Intesis Gateway Panasonic KNX 64IDU

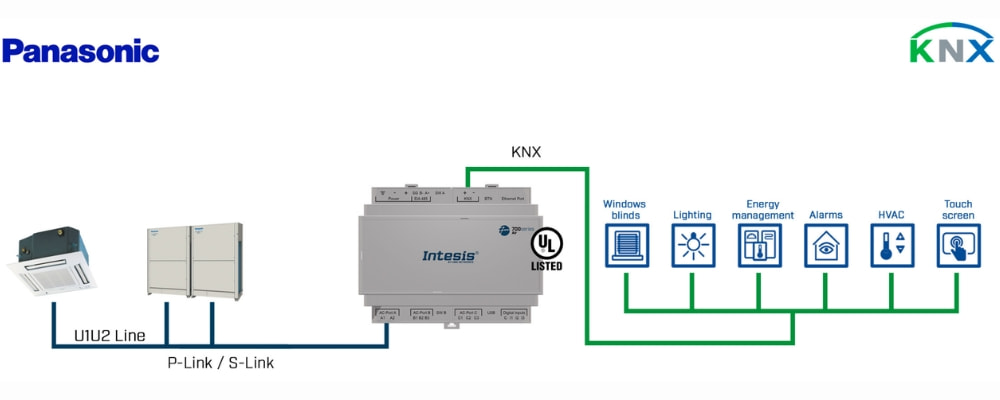

  • Hỗ trợ giao thức KNX TP, cho phép kết nối liền mạch giữa hệ thống điều hòa Panasonic và các nền tảng BMS hoặc smarthome.
  • Cấu hình bằng phần mềm Intesis MAPS, hỗ trợ quét và nhận diện tối đa 64 dàn lạnh.
  • Cung cấp đầy đủ tín hiệu điều khiển và giám sát: bật/tắt, chế độ vận hành, tốc độ quạt, nhiệt độ đặt, hướng gió, cảnh báo lỗi và trạng thái hệ thống.
  • Trang bị đèn LED báo trạng thái, DIP switch và nút nhấn để hỗ trợ lắp đặt, cấu hình và chẩn đoán tại hiện trường.

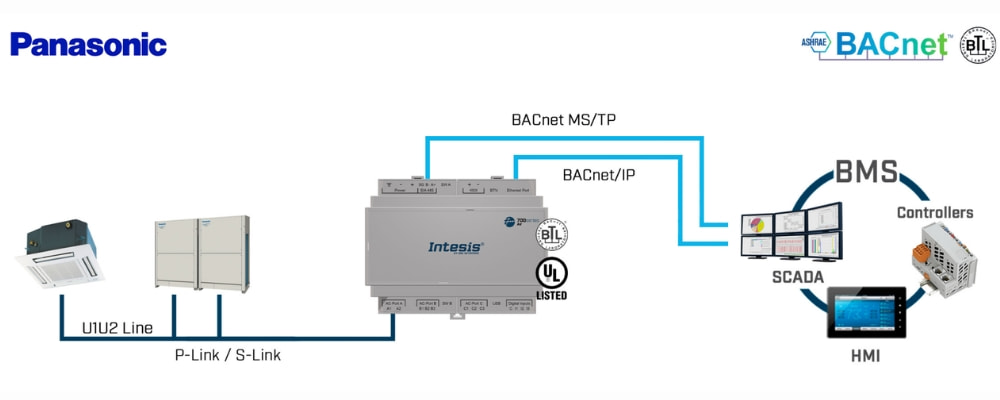

  • Hỗ trợ thêm cổng EIA-485 và Ethernet cho Modbus, BACnet hoặc cấu hình mở rộng.
  • Thiết kế vỏ nhựa PC UL94 V-0 chống cháy, an toàn và bền bỉ.

Giao diện và cách sử dụng Intesis Gateway Panasonic KNX 64IDU

  • AC-Port A kết nối trực tiếp với bus P-Link/S-Link (U1–U2) của hệ thống điều hòa Panasonic.
  • Cổng KNX TP dùng để kết nối với bus KNX trong tòa nhà.
  • Cổng Ethernet RJ45 để cấu hình hoặc giao tiếp Modbus TCP, BACnet/IP.
  • Cổng EIA-485 để kết nối Modbus RTU hoặc BACnet MS/TP.
  • Cổng USB Mini-B để cấu hình với phần mềm Intesis MAPS.
  • Ngõ vào Digital Input (tùy chọn) để kết nối công tơ hoặc cảm biến ngoài.

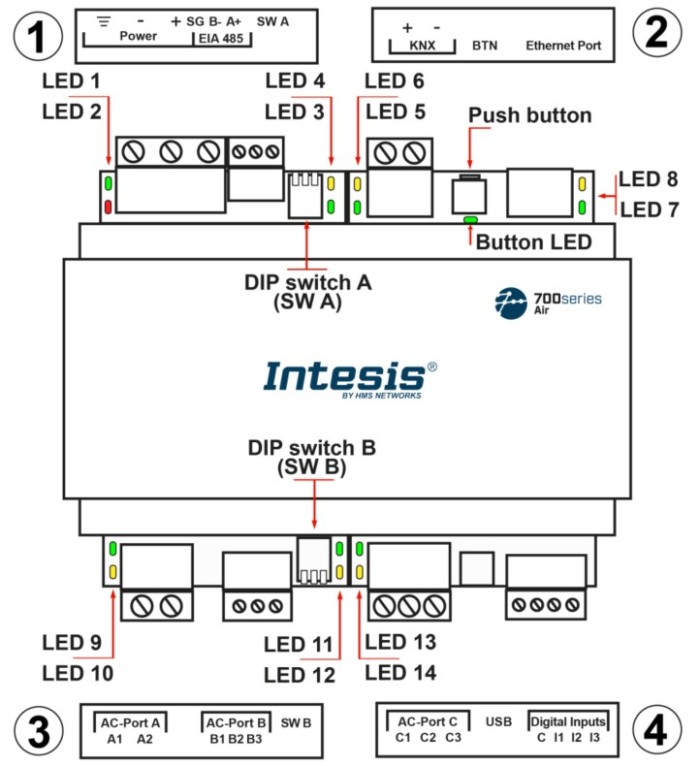

  • Đèn LED, DIP switch và nút nhấn được bố trí trực quan để người lắp đặt dễ vận hành và kiểm tra.

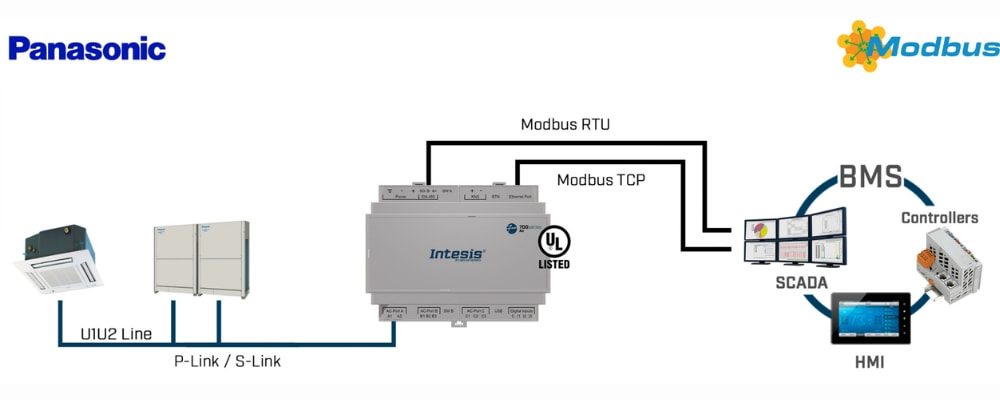

Gateway điều hòa không khí Panasonic KNX 64IDU 1

Hướng dẫn cấu hình Intesis Gateway Panasonic KNX 64IDU

  1. Cài đặt phần mềm Intesis MAPS trên máy tính.
  2. Kết nối gateway với PC qua USB hoặc Ethernet.
  3. Tạo dự án mới, chọn template Panasonic KNX 64 IDU.
  4. Quét bus P-Link/S-Link để nhận diện tối đa 64 dàn lạnh.
  5. Gán các đối tượng KNX tương ứng (On/Off, chế độ, tốc độ quạt, nhiệt độ, trạng thái, lỗi).
  6. Lưu dự án, tải cấu hình xuống gateway và kiểm tra hoạt động bằng mục Diagnostics.

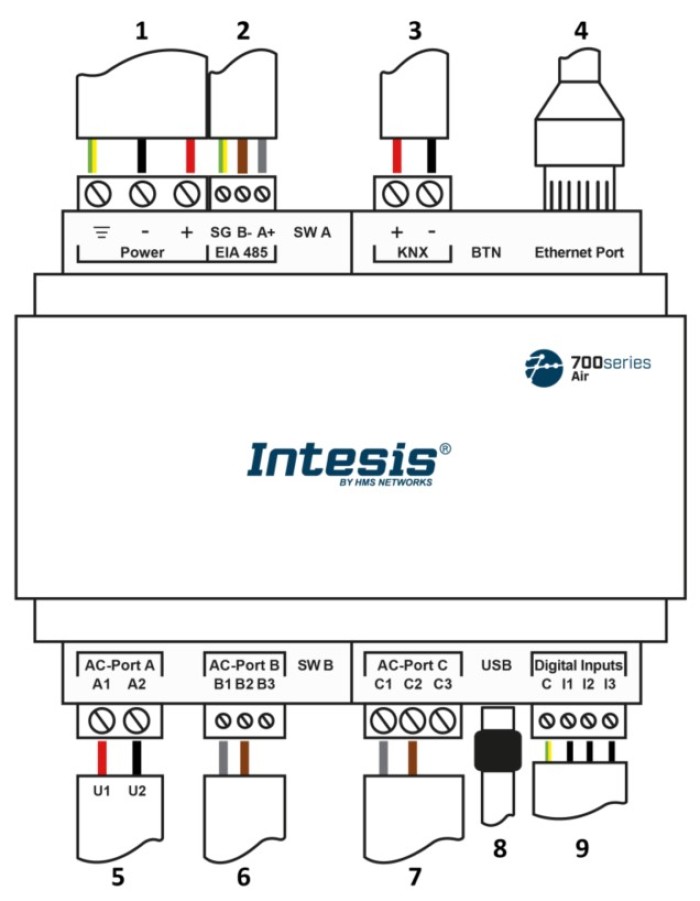

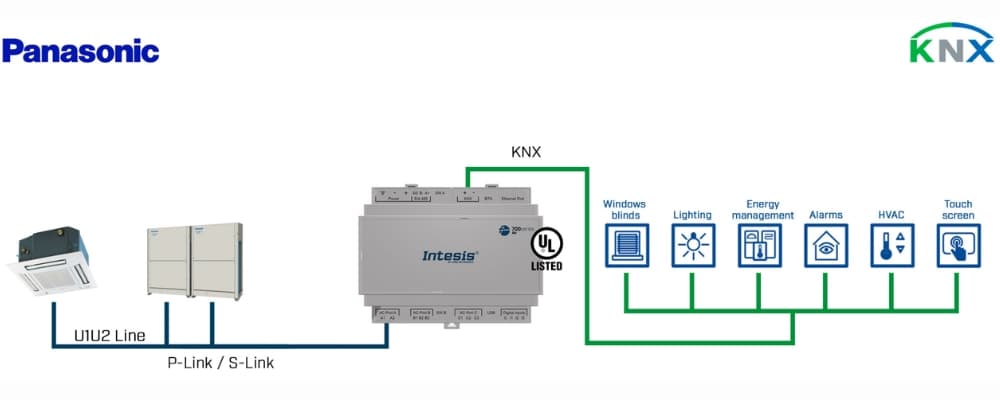

Sơ đồ đấu nối Intesis Gateway Panasonic KNX 64IDU

  • Nguồn cấp 12–36 VDC hoặc 24 VAC.
  • Cổng kết nối bus KNX (2 cực A/B).
  • AC-Port A, kết nối bus P-Link/S-Link (U1–U2) của hệ Panasonic.
  • Ethernet RJ45, kết nối mạng cho cấu hình hoặc giao tiếp BACnet/IP, Modbus TCP.
  • EIA-485, dùng cho Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B để cấu hình trực tiếp bằng PC.
  • Digital Input, kết nối công tơ hoặc thiết bị ngoài (tùy chọn).

Gateway điều hòa không khí Panasonic KNX 64IDU 2

Vị trí Chức năng / Cổng kết nối
1 Power Supply (nguồn 12–36 VDC hoặc 24 VAC)
2 Port EIA-485 (dùng cho Modbus RTU hoặc BACnet MS/TP)
3 Port KNX (bus KNX TP)
4 Ethernet (RJ45 10/100 Mbps)
5 Panasonic P-Link / S-Link (U1/U2)
6 Not used
7 Not used
8 Console (USB Mini-B để cấu hình)
9 Binary Inputs (ngõ vào tiếp điểm khô, tùy chọn)

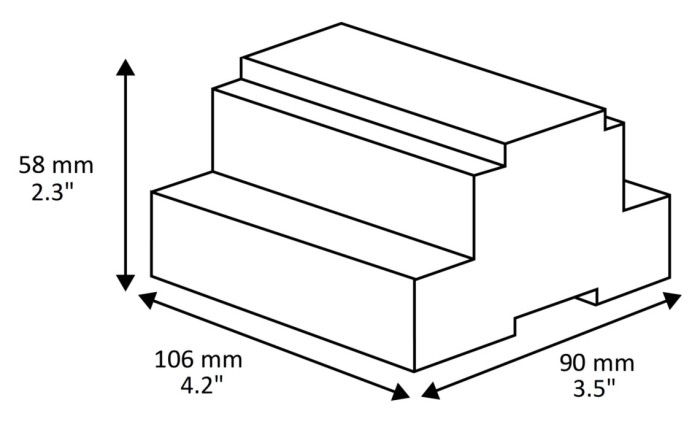

Kích thước Intesis Gateway Panasonic KNX 64IDU

  • Kích thước 90 x 106 x 58 mm.
  • Vỏ nhựa PC UL94 V-0, màu xám nhạt, chống cháy.
  • Lắp đặt trên DIN rail EN60715 TH35 hoặc gắn tường.
  • Mức bảo vệ IP20.

Gateway điều hòa không khí Panasonic KNX 64IDU 3
