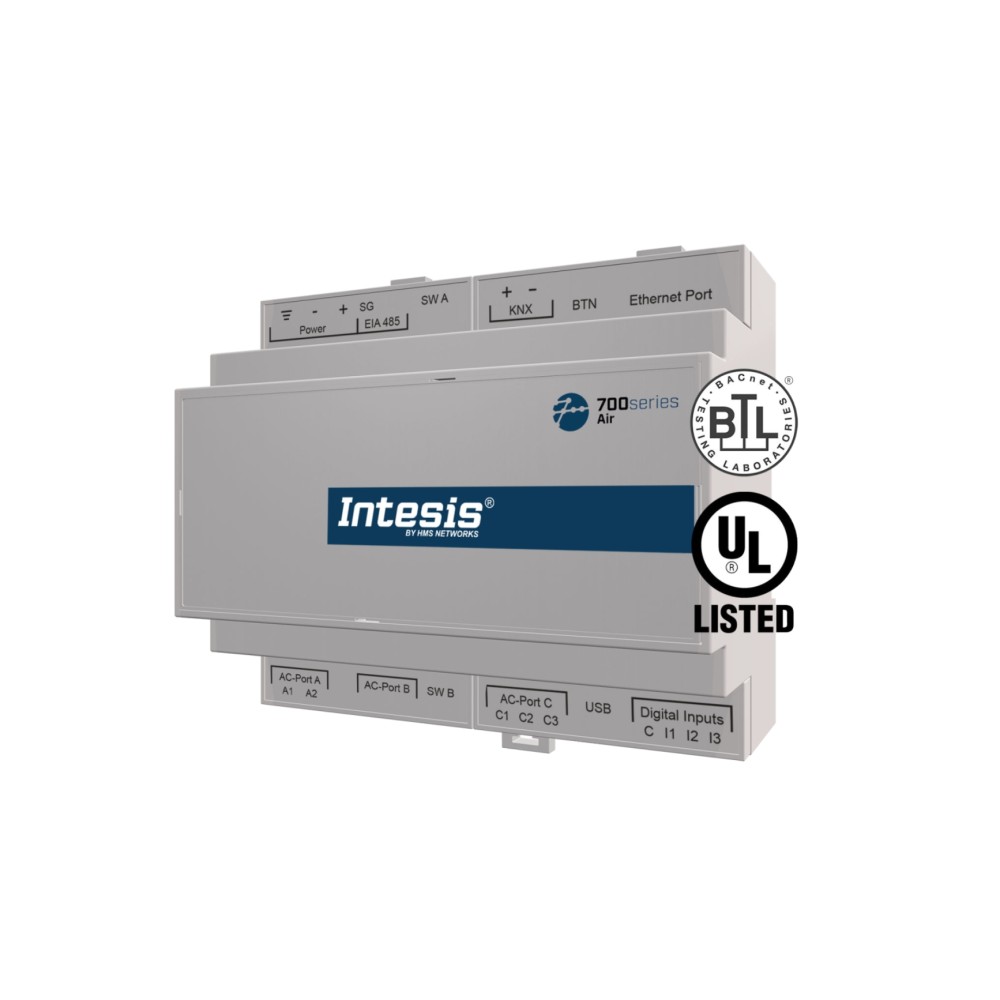

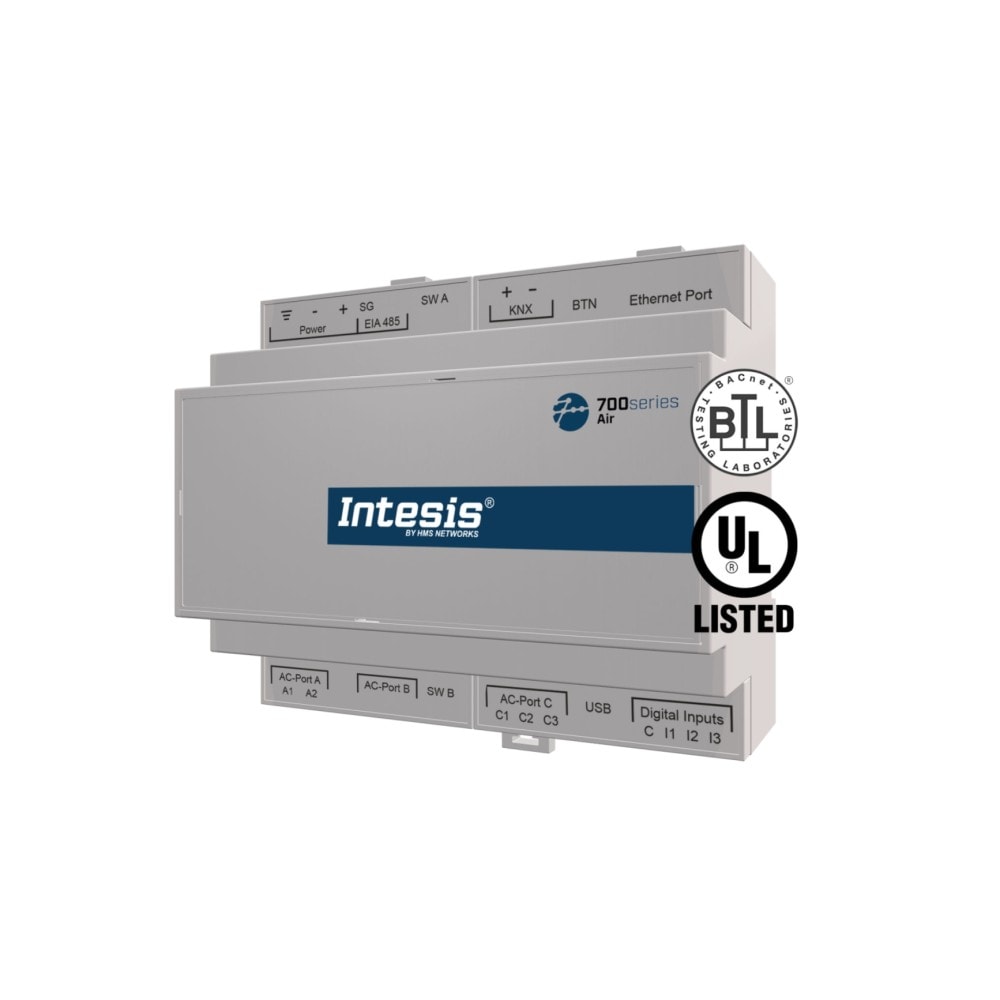

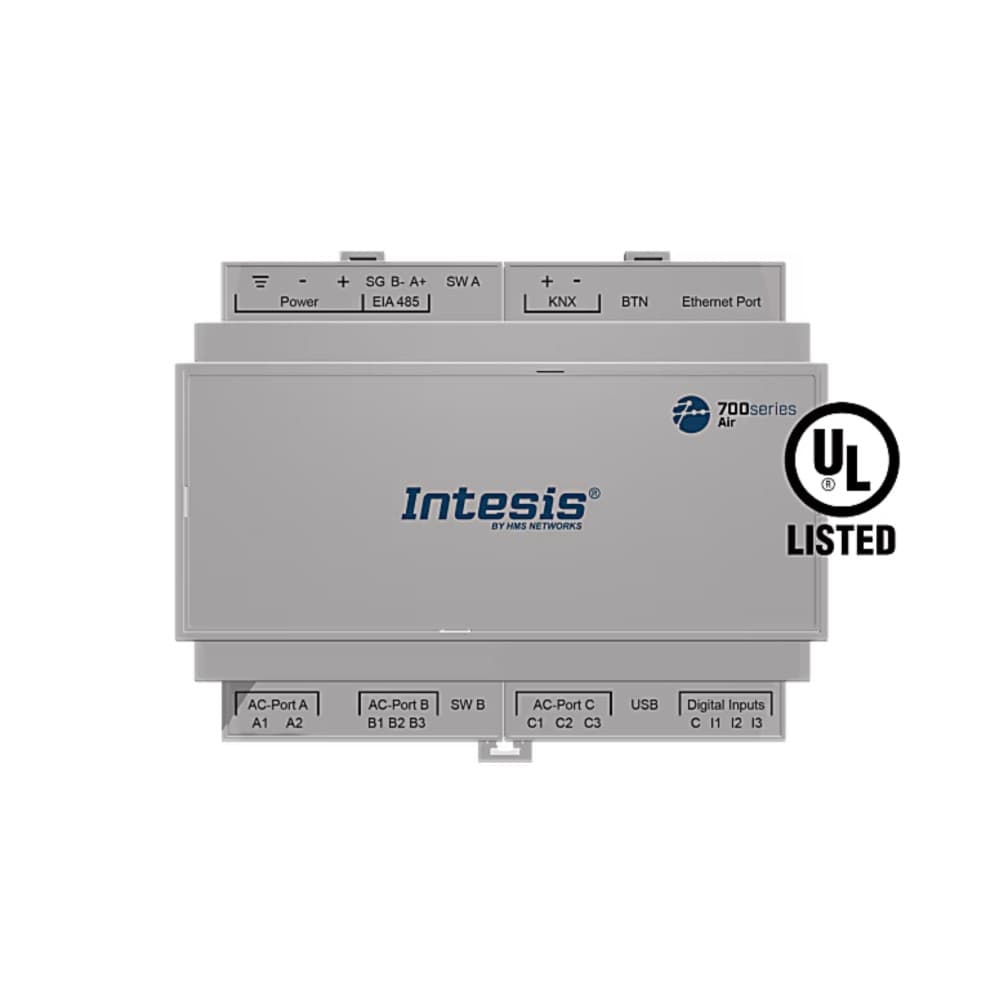

Tổng quan về gateway điều hòa không khí Panasonic KNX 4IDU Intesis

  • Intesis Gateway Panasonic KNX 4 IDU thuộc dòng 700series, là gateway tích hợp HVAC hỗ trợ cho hệ thống điều hòa không khí Panasonic.

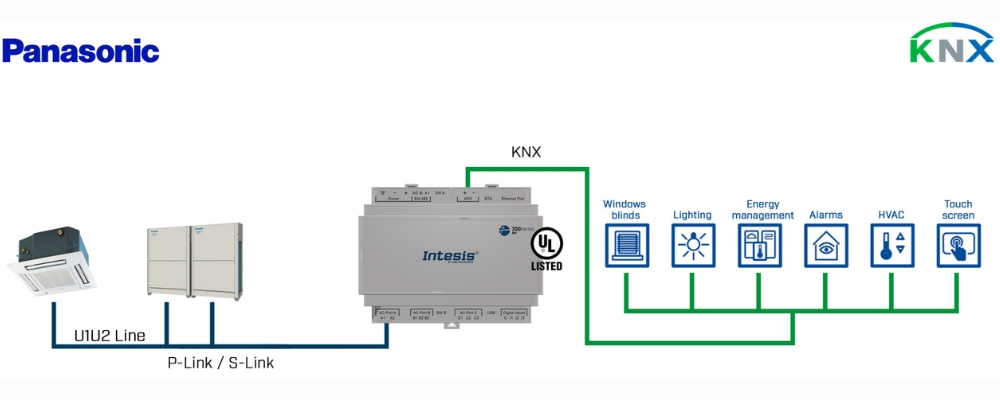

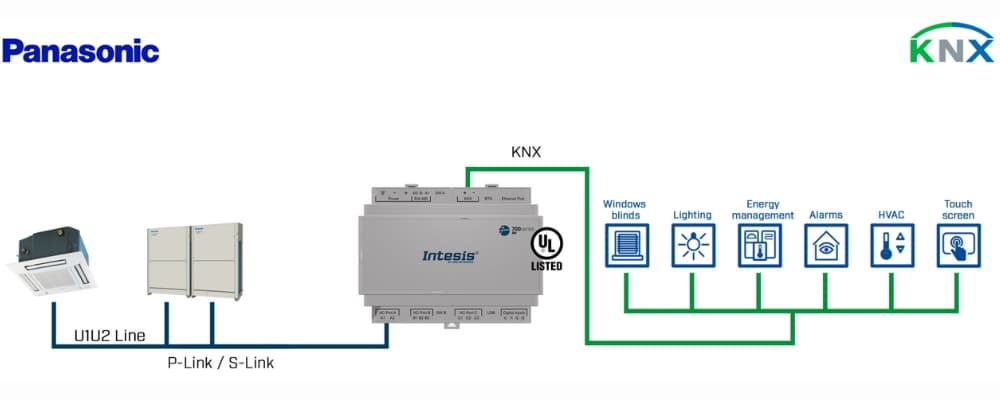

  • Cho phép kết nối trực tiếp hệ thống Panasonic sử dụng bus P-Link/S-Link (U1–U2) với hạ tầng KNX, phục vụ giám sát và điều khiển đồng bộ trong tòa nhà.
  • Sản phẩm hỗ trợ tích hợp, giám sát và điều khiển lên đến 4 dàn lạnh Panasonic thông qua bus P-Link/S-Link.
  • Tương thích với các dòng điều hòa Panasonic như ECOi, PACi, ECOg/PAC, VRF, phù hợp cho căn hộ, văn phòng nhỏ và các công trình quy mô nhỏ.
  • Thiết kế nhỏ gọn, tiện lợi lắp đặt trên DIN rail hoặc gắn tường trong tủ điện kỹ thuật.

Đặc điểm nổi bật của Intesis Gateway Panasonic KNX 4IDU

  • Hỗ trợ giao thức KNX TP, cho phép tích hợp trực tiếp hệ thống Panasonic vào smarthome hoặc BMS.
  • Cấu hình dễ dàng với phần mềm Intesis MAPS, nhận diện nhanh tối đa 4 dàn lạnh.
  • Cung cấp tín hiệu giám sát và điều khiển cơ bản: bật/tắt, chế độ vận hành, đặt nhiệt độ, tốc độ quạt, giám sát trạng thái và báo lỗi.
  • Trang bị đèn LED, DIP switch và nút nhấn để thao tác kiểm tra, reset và cấu hình.

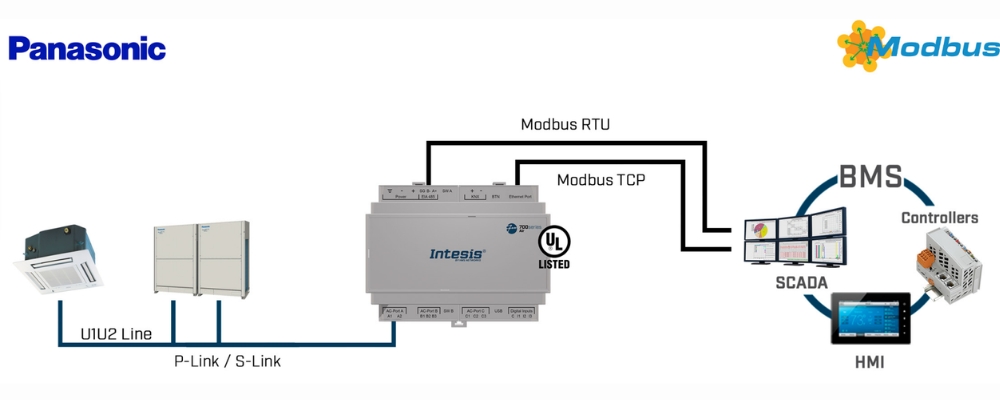

  • Có thêm cổng Ethernet và EIA-485 để mở rộng giao tiếp Modbus, BACnet.
  • Vỏ nhựa PC UL94 V-0 chống cháy, độ bền cao, kích thước nhỏ gọn.

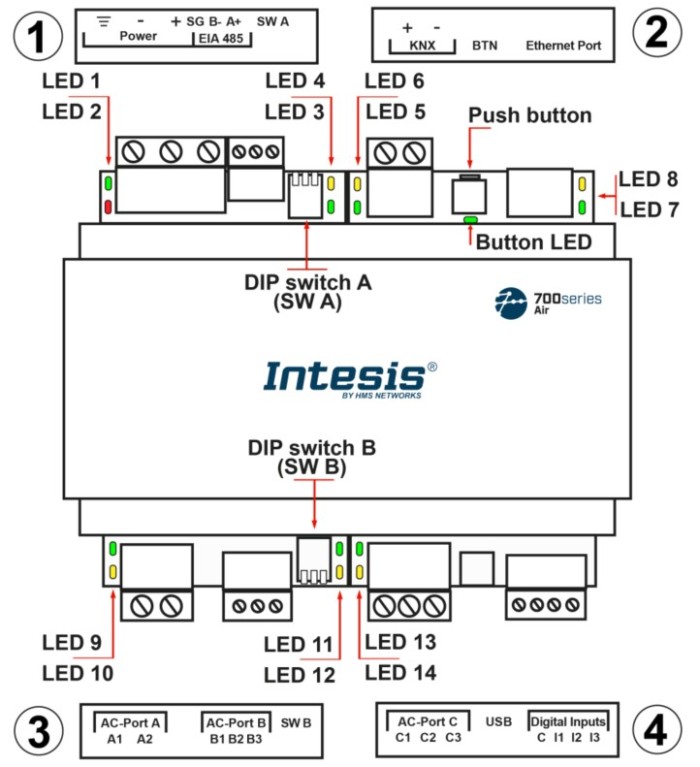

Giao diện và cách sử dụng Intesis Gateway Panasonic KNX 4IDU

  • AC-Port A: kết nối bus P-Link/S-Link (U1–U2) của hệ thống Panasonic.
  • KNX TP: kết nối với hệ thống KNX của tòa nhà.

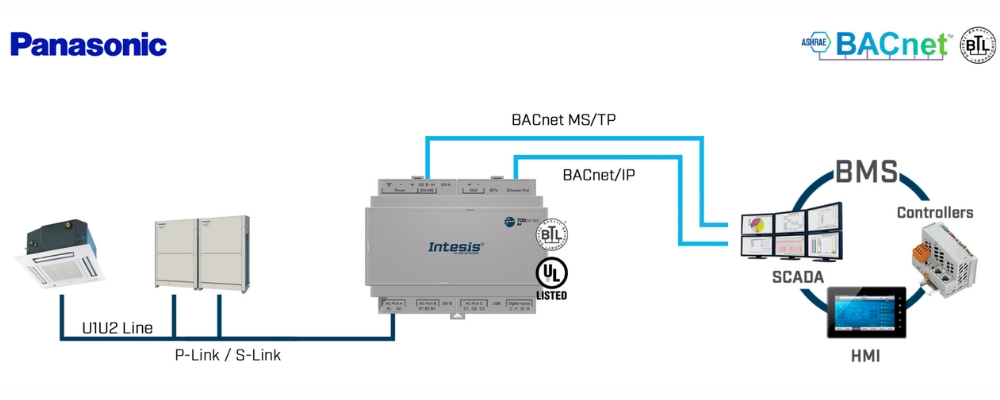

  • Ethernet RJ45: dùng cho cấu hình từ xa hoặc giao tiếp Modbus TCP, BACnet/IP.
  • EIA-485: giao tiếp Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B: cấu hình bằng phần mềm Intesis MAPS trên PC.
  • Digital Input (tùy chọn): kết nối công tơ hoặc thiết bị ngoài.
  • Đèn LED hiển thị, DIP switch và nút nhấn được bố trí trực quan để dễ thao tác.

Gateway điều hòa không khí Panasonic KNX 4IDU 1

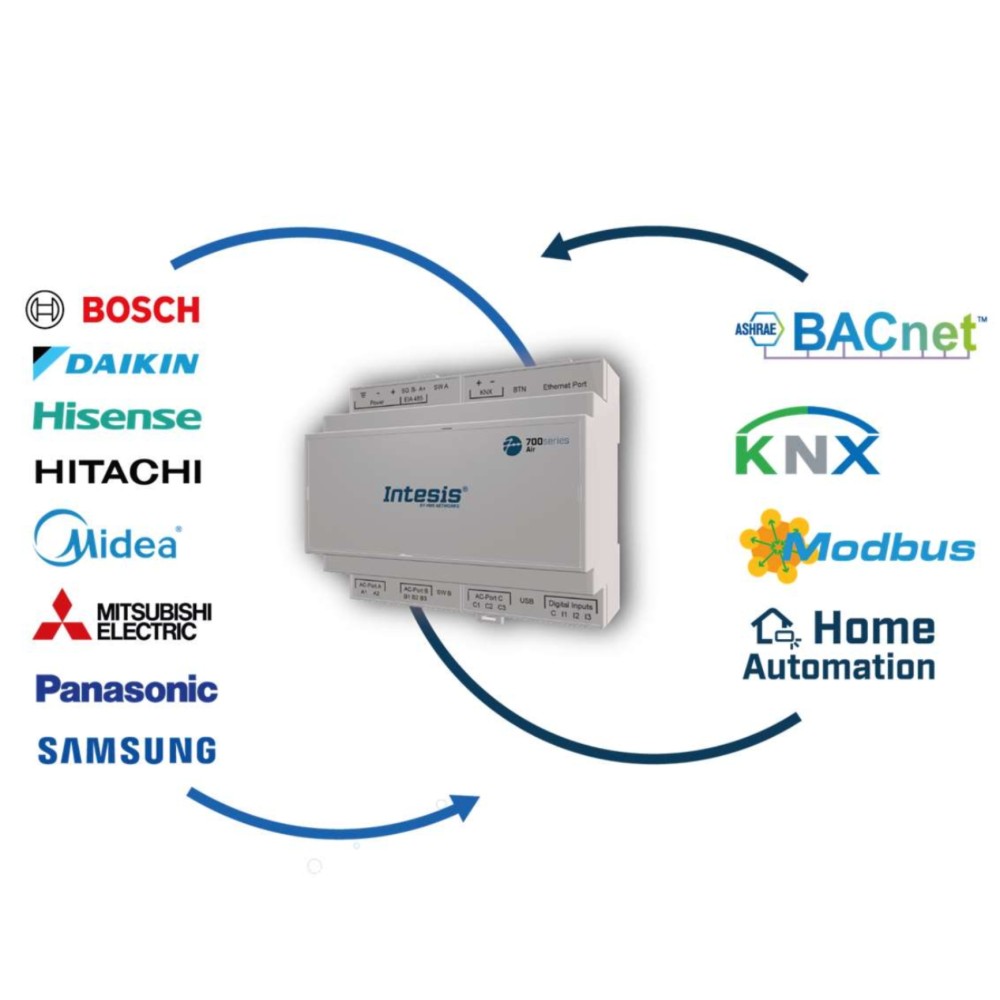

Ma trận giao tiếp - Interface Matrix của Gateway Panasonic KNX 4IDU

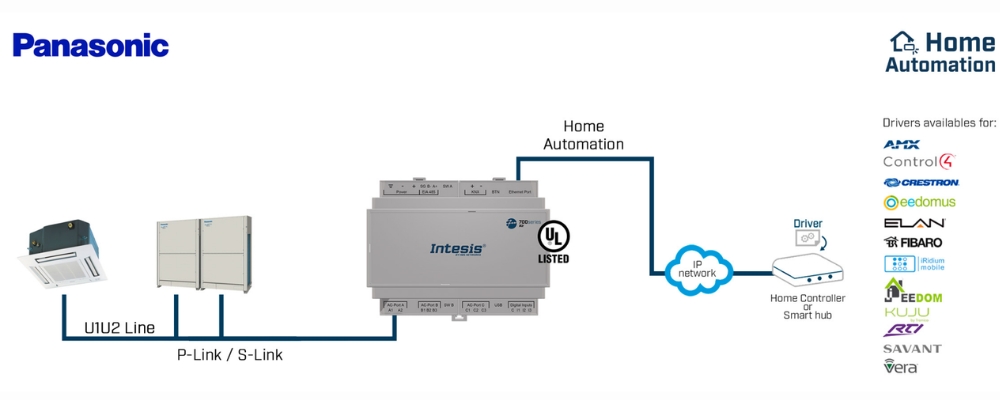

  BACnet KNX Modbus Home Automation
Panasonic ✔ ✔ ✔ ✔

Hướng dẫn cấu hình Intesis Gateway Panasonic KNX 4IDU

  • Cài đặt Intesis MAPS trên PC.
  • Kết nối gateway qua USB hoặc Ethernet.
  • Tạo dự án mới, chọn template Panasonic KNX 4 IDU.
  • Quét bus P-Link/S-Link để nhận diện tối đa 4 dàn lạnh.
  • Gán đối tượng KNX cho các chức năng điều khiển và giám sát.
  • Lưu và tải cấu hình xuống gateway, kiểm tra hoạt động bằng Diagnostics.

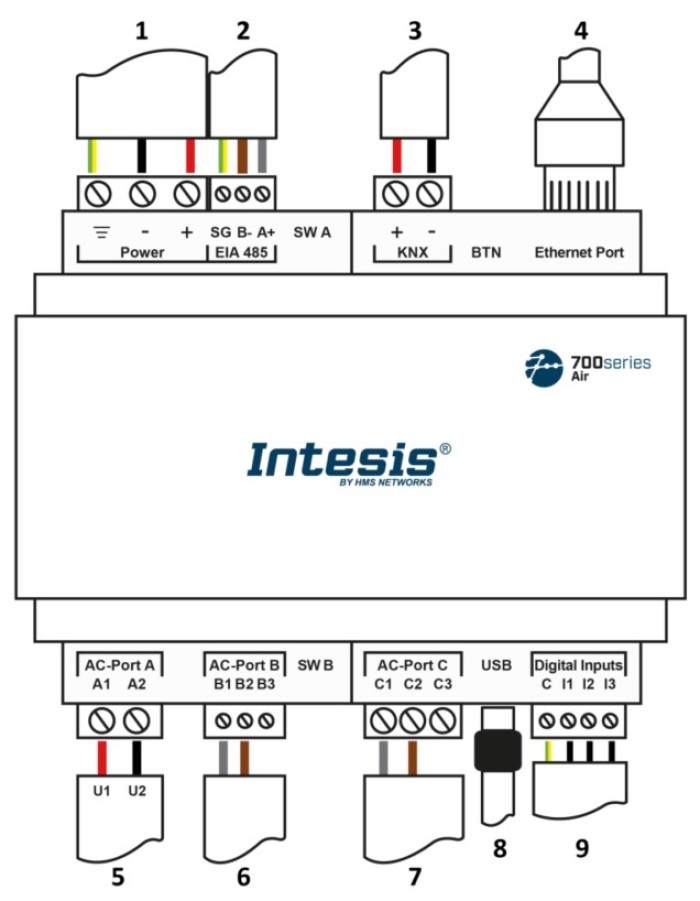

Sơ đồ đấu nối Intesis Gateway Panasonic KNX 4IDU

  • Nguồn cấp: 12–36 VDC hoặc 24 VAC.
  • KNX TP: kết nối bus KNX.
  • AC-Port A: kết nối bus P-Link/S-Link.
  • Ethernet RJ45: cấu hình và giao tiếp IP.
  • EIA-485: giao tiếp RTU/MS/TP.
  • USB Mini-B: cấu hình trực tiếp.
  • Digital Input: kết nối thiết bị đo/giám sát tùy chọn.

Gateway điều hòa không khí Panasonic KNX 4IDU 2

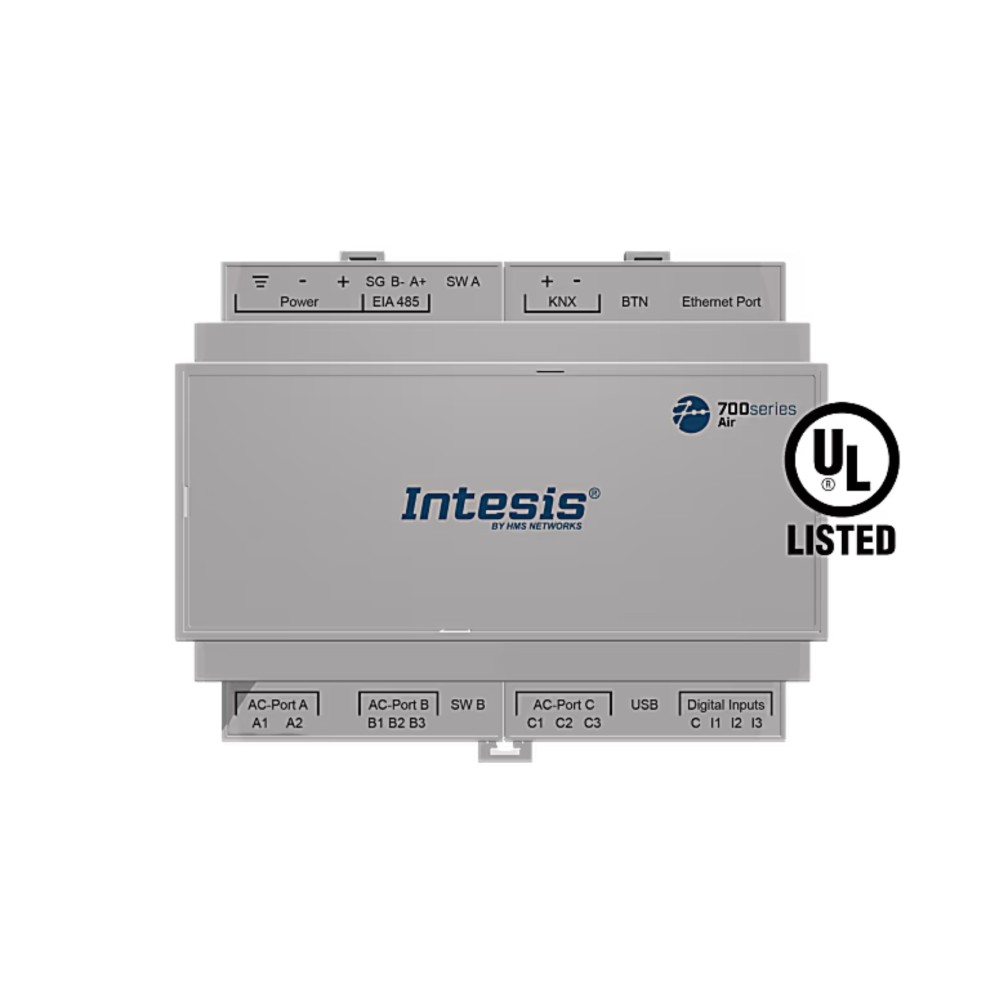

Vị trí Chức năng / Cổng kết nối
1 Power Supply (nguồn 12–36 VDC hoặc 24 VAC)
2 Port EIA-485 (dùng cho Modbus RTU hoặc BACnet MS/TP)
3 Port KNX (bus KNX TP)
4 Ethernet (RJ45 10/100 Mbps)
5 Panasonic P-Link / S-Link (U1/U2)
6 Not used
7 Not used
8 Console (USB Mini-B để cấu hình)
9 Binary Inputs (ngõ vào tiếp điểm khô, tùy chọn)

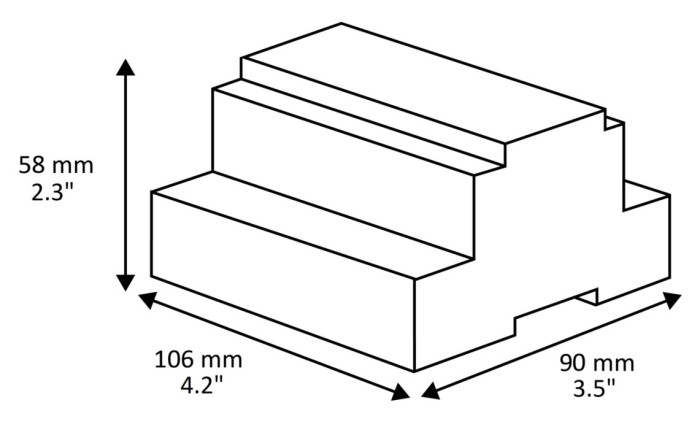

Kích thước Intesis Gateway Panasonic KNX 4IDU

  • Kích thước: 90 x 106 x 58 mm.
  • Vỏ nhựa PC UL94 V-0 chống cháy, màu xám nhạt.
  • Lắp đặt DIN rail EN60715 TH35 hoặc bắt vít cố định.
  • Chuẩn bảo vệ IP20.

Gateway điều hòa không khí Panasonic KNX 4IDU 3
