Giới thiệu về Intesis Gateway Mitsubishi Electric KNX 50G

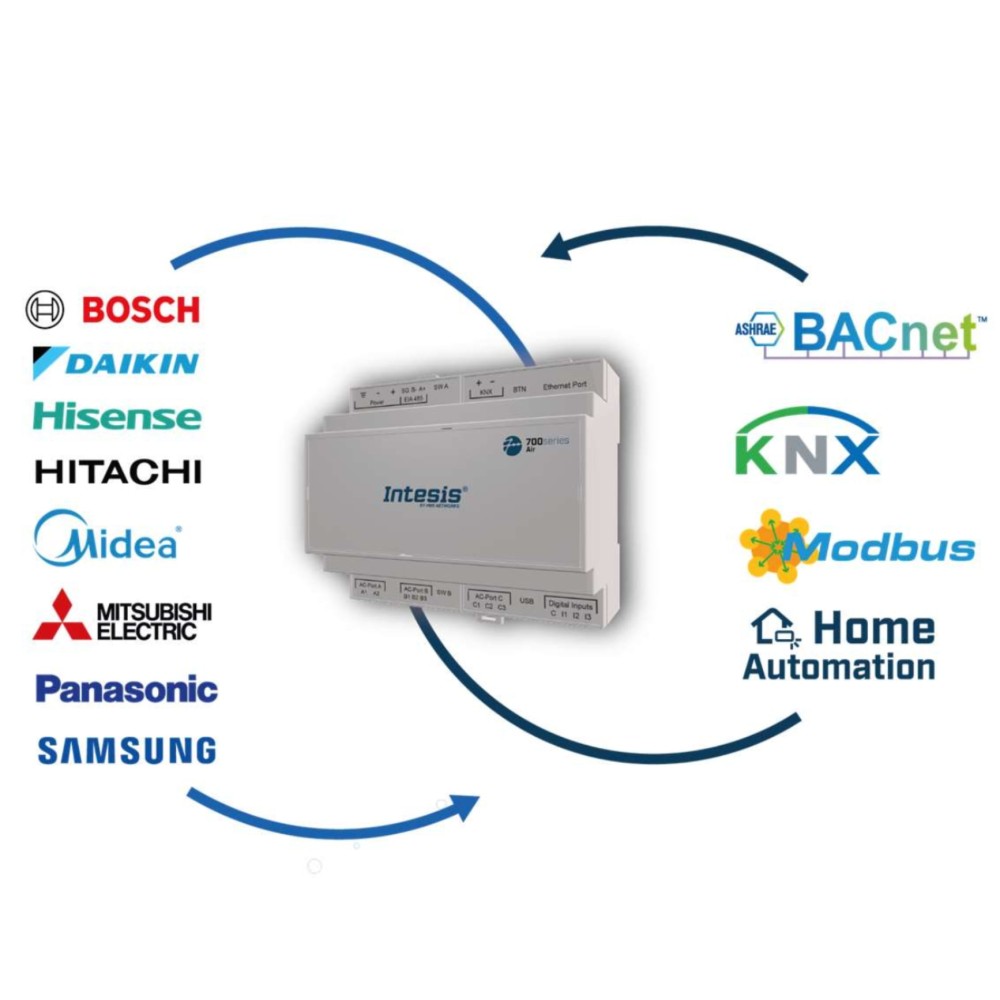

  • Intesis Gateway Mitsubishi Electric KNX 50G thuộc dòng 700series, là gateway tích hợp HVAC hỗ trợ cho hệ thống điều hòa không khí Mitsubishi Electric City Multi.

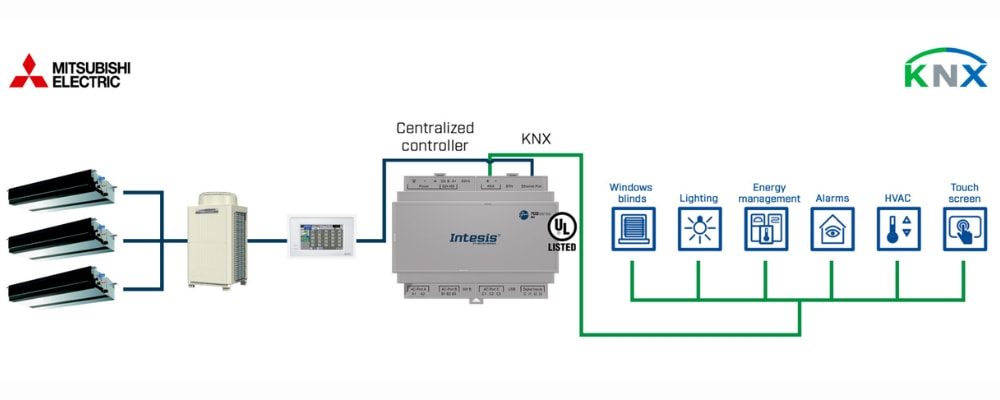

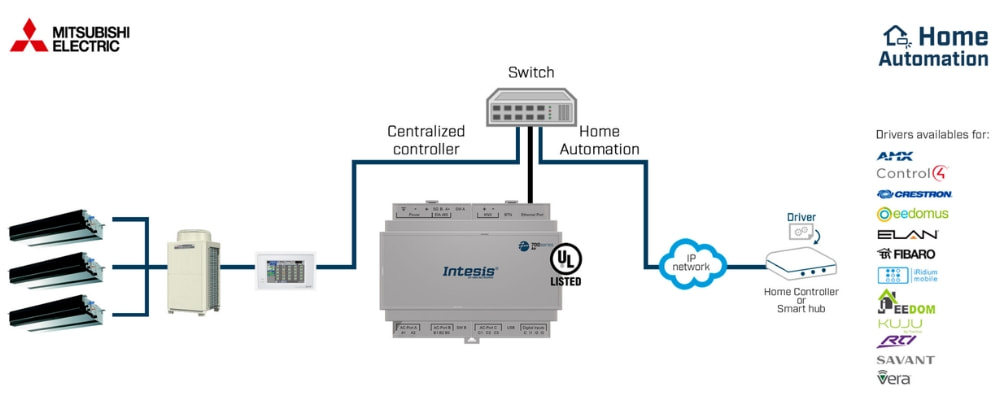

  • Cho phép kết nối trực tiếp hệ thống Mitsubishi Electric City Multi với hạ tầng KNX, phục vụ giám sát và điều khiển đồng bộ trong tòa nhà.
  • Sản phẩm hỗ trợ tích hợp, giám sát và điều khiển lên đến 50 nhóm thiết bị thông qua một bộ điều khiển trung tâm M-Net của Mitsubishi Electric.
  • Thiết bị có thiết kế module nhỏ gọn, phù hợp lắp đặt trên DIN rail hoặc treo tường trong tủ điện kỹ thuật.

Đặc điểm nổi bật của Intesis Gateway Mitsubishi Electric KNX 50G

  • Hỗ trợ giao thức KNX TP, cho phép tích hợp trực tiếp hệ thống điều hòa Mitsubishi Electric City Multi vào hạ tầng smarthome và BMS dùng chuẩn KNX.
  • Cấu hình linh hoạt bằng phần mềm Intesis MAPS, giúp cài đặt nhanh chóng và tối ưu theo từng dự án.
  • Có khả năng quét và nhận diện các dàn lạnh kết nối, đảm bảo quản lý tập trung và đồng bộ tín hiệu điều khiển.
  • Tích hợp đầy đủ các tín hiệu giám sát và điều khiển như On/Off, chế độ vận hành, tốc độ quạt, đặt nhiệt độ, giám sát lỗi và trạng thái hệ thống.
  • Hỗ trợ tối đa 50 nhóm thiết bị điều hòa thông qua một bộ điều khiển trung tâm M-Net, đáp ứng nhu cầu quản lý hệ thống quy mô vừa.
  • Thiết kế nhỏ gọn, vỏ nhựa cách điện chuẩn PC UL94 V-0, dễ dàng lắp trên DIN rail hoặc cố định trên tường trong tủ điện.
  • Có đèn LED báo trạng thái, DIP switch và nút nhấn chức năng, thuận tiện cho việc vận hành, cài đặt và chẩn đoán.
  • Được chứng nhận các tiêu chuẩn an toàn điện tử và bảo mật, đảm bảo độ tin cậy khi vận hành trong môi trường công trình.

Giao diện và cách sử dụng Intesis Gateway Mitsubishi Electric KNX 50G

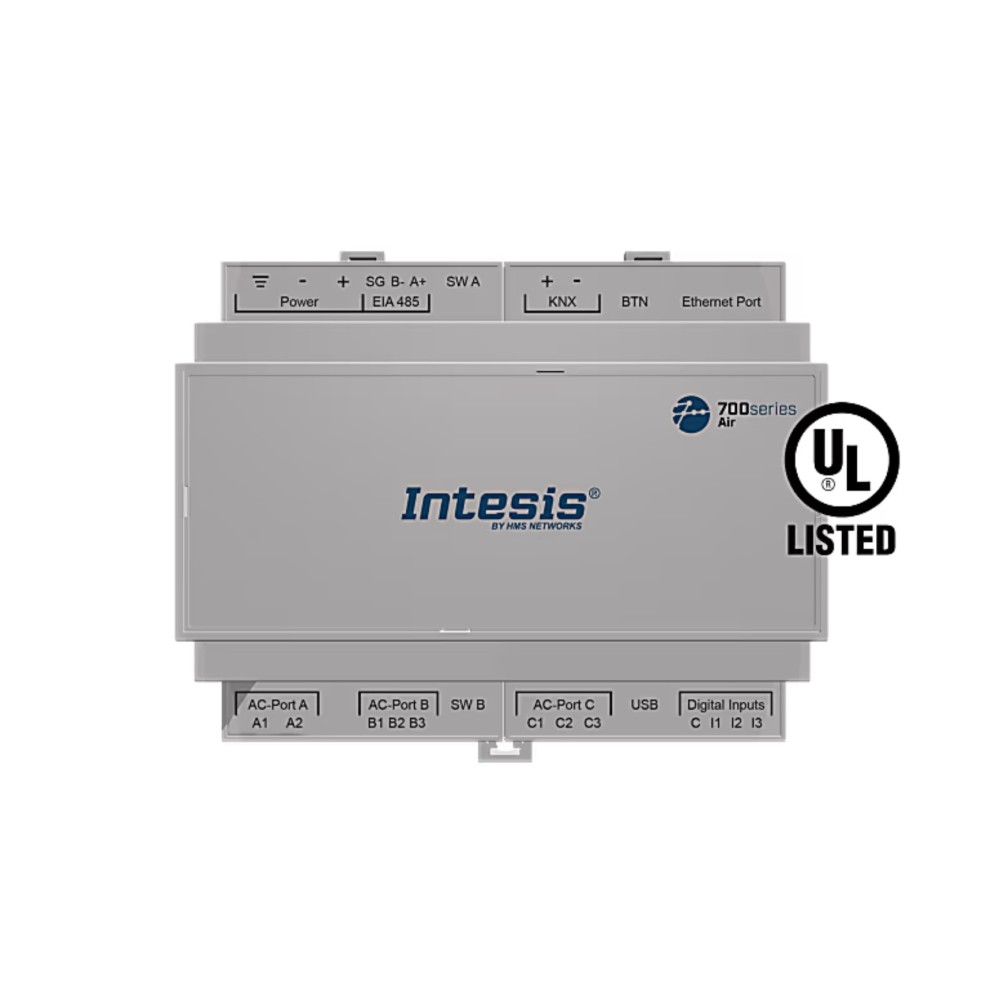

  • Mặt ngoài thiết bị được thiết kế gọn gàng với các nắp nhựa che, phía sau có ngàm để lắp DIN rail hoặc vị trí bắt vít khi treo tường.
  • Các cổng kết nối được bố trí rõ ràng, bao gồm cổng KNX TP, cổng Ethernet, cổng EIA-485, cổng USB mini để cấu hình và các ngõ vào Digital Input cho công tơ.
  • Đèn LED báo trạng thái nằm dưới các nắp che, thể hiện tình trạng nguồn, lỗi, truyền nhận tín hiệu KNX, RS485, Ethernet và AC Ports.
  • DIP switch dùng để bật/tắt điện trở kết thúc và điều chỉnh phân cực bus RS485, hỗ trợ người lắp đặt tùy chỉnh phù hợp với từng hệ thống.
  • Nút nhấn nhỏ bố trí giữa cổng KNX và Ethernet, có thể sử dụng để reset thiết bị, chuyển chế độ lập trình cho KNX hoặc gửi tín hiệu cho BACnet tùy vào cấu hình.
  • Người dùng có thể dễ dàng quan sát đèn báo hiệu, sử dụng DIP switch và nút nhấn để thực hiện thao tác kiểm tra, cấu hình và vận hành cơ bản tại hiện trường.

Intesis Gateway Mitsubishi Electric KNX 50G 1

Hướng dẫn cấu hình Intesis Gateway Mitsubishi Electric KNX 50G

  1. Cài đặt phần mềm Intesis MAPS trên máy tính để thực hiện cấu hình gateway.
  2. Kết nối gateway với máy tính qua cổng USB mini hoặc cổng Ethernet được đánh dấu “Console”.
  3. Tạo dự án mới trong Intesis MAPS, chọn đúng template dành cho Mitsubishi Electric KNX 50G.
  4. Thực hiện quét hệ thống để nhận diện các dàn lạnh Mitsubishi Electric City Multi đã kết nối vào bộ điều khiển trung tâm M-Net.
  5. Cấu hình các đối tượng KNX tương ứng như On/Off, chế độ vận hành, tốc độ quạt, nhiệt độ đặt, giám sát lỗi và trạng thái.
  6. Lưu cấu hình và tải file dự án xuống gateway để hoàn tất quá trình cài đặt.
  7. Vào mục Diagnostics trong phần mềm để kiểm tra hoạt động, bảo đảm tín hiệu truyền thông giữa gateway, hệ thống KNX và bộ điều hòa Mitsubishi Electric ổn định.

Intesis Gateway Mitsubishi Electric KNX 50G 2

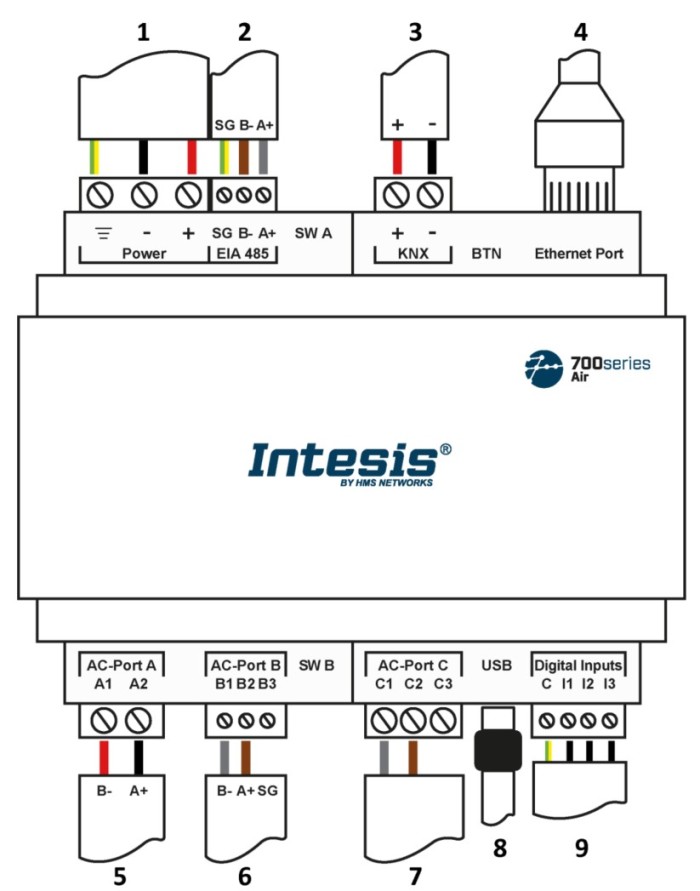

Vị trí Chức năng / Cổng kết nối
1 Power Supply (nguồn 12–36 VDC hoặc 24 VAC)
2 Port EIA-485 (dùng cho Modbus RTU hoặc BACnet MS/TP)
3 Port KNX (kết nối bus KNX)
4 Console / Mitsubishi Electric (kết nối bộ điều khiển trung tâm M-Net)
5 Not used
6 Not used
7 Not used
8 Console (cổng USB mini để cấu hình)
9 Binary Inputs (ngõ vào tiếp điểm khô, tùy chọn)

Sơ đồ đấu nối Intesis Gateway Mitsubishi Electric KNX 50G

  1. Cấp nguồn cho gateway bằng nguồn DC 12–36 VDC hoặc AC 24 VAC, tuân thủ đúng cực tính và khuyến nghị sử dụng nguồn 24 VDC ổn định.
  2. Kết nối dây bus KNX vào cổng KNX (màu cam, 2 cực A/B), bảo đảm đúng cực tính để tránh lỗi truyền thông.
  3. Kết nối dây Ethernet từ bộ điều khiển trung tâm M-Net Mitsubishi Electric vào cổng Ethernet RJ45 của gateway.

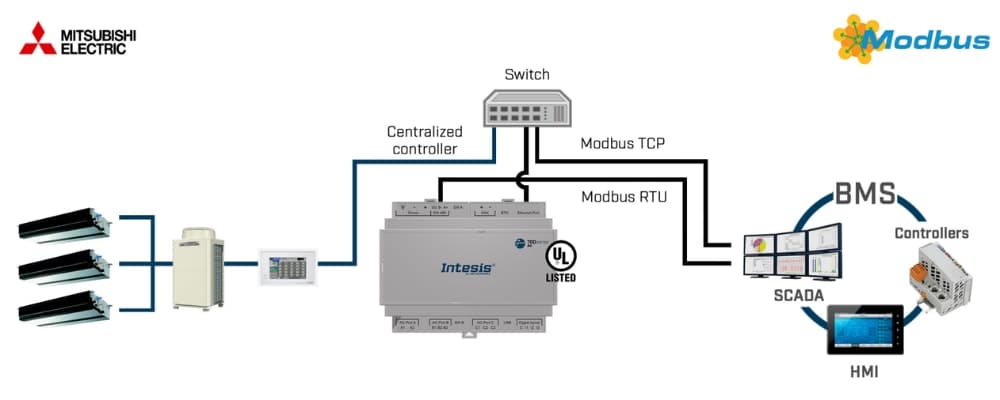

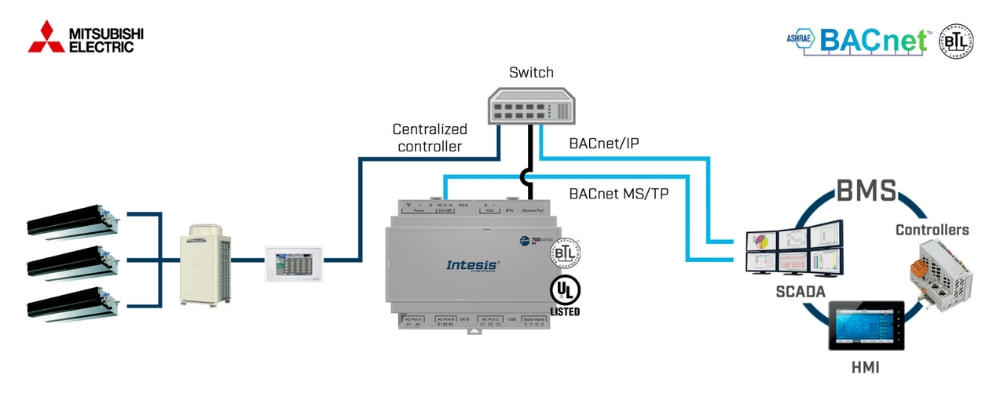

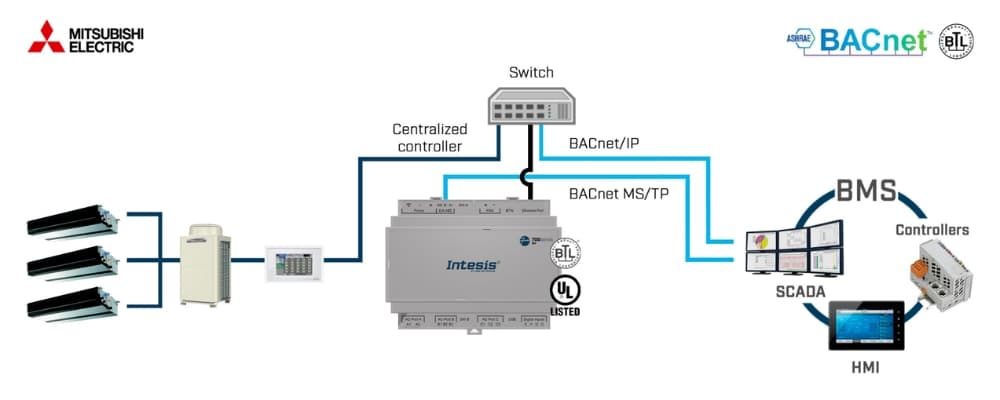

  4. Nếu cần kết nối với hệ thống khác, sử dụng cổng EIA-485 để liên lạc Modbus RTU hoặc BACnet MS/TP theo yêu cầu dự án.
  5. Cổng USB mini dùng để cấu hình bằng máy tính, chỉ kết nối trong quá trình cài đặt.
  6. Các ngõ vào Digital Input (I1, I2, I3, C) có thể kết nối với công tơ điện hoặc thiết bị đo lường để đồng bộ dữ liệu tiêu thụ năng lượng.
  7. Khi đi dây, cần giữ khoảng cách an toàn giữa dây nguồn và dây truyền thông để tránh nhiễu tín hiệu.
  8. Sử dụng DIP switch để bật/tắt điện trở kết thúc bus RS485 nếu dùng giao tiếp Modbus hoặc BACnet MS/TP.

Kích thước Intesis Gateway Mitsubishi Electric KNX 50G

  • Kích thước tổng thể: cao 90 mm x rộng 106 mm x sâu 58 mm.
  • Trọng lượng nhẹ, vỏ nhựa cách điện màu xám nhạt, đạt chuẩn chống cháy PC UL94 V-0.
  • Thiết kế dạng module nhỏ gọn, phù hợp lắp trên thanh DIN chuẩn EN60715 TH35 hoặc cố định bằng vít M3 dài 25 mm.
  • Khi lắp đặt cần chừa khoảng trống xung quanh để thao tác đấu nối và quan sát đèn báo thuận tiện.
  • Mức bảo vệ đạt IP20 theo IEC60529, đáp ứng an toàn khi lắp trong tủ điện kỹ thuật.

Intesis Gateway Mitsubishi Electric KNX 50G 3
