Giới thiệu về Intesis Gateway Mitsubishi Electric KNX 100G

  • Intesis Gateway Mitsubishi Electric KNX Max 100 thuộc dòng 700series, là gateway tích hợp HVAC hỗ trợ cho hệ thống điều hòa không khí Mitsubishi Electric City Multi.
  • Sản phẩm hỗ trợ tích hợp, giám sát và điều khiển lên đến 100 dàn lạnh Mitsubishi Electric thông qua một hoặc hai bộ điều khiển trung tâm M-Net.
  • Thiết bị được thiết kế module nhỏ gọn, dễ dàng lắp trên DIN rail hoặc treo tường trong tủ điện kỹ thuật.

Đặc điểm nổi bật của Intesis Gateway Mitsubishi Electric KNX 100G

  • Hỗ trợ giao thức KNX TP, cho phép tích hợp trực tiếp hệ thống điều hòa Mitsubishi Electric City Multi vào hạ tầng smarthome và BMS dùng chuẩn KNX.
  • Cấu hình linh hoạt bằng phần mềm Intesis MAPS, quét và nhận diện tối đa 100 dàn lạnh từ hệ thống Mitsubishi Electric.
  • Cho phép giám sát và điều khiển toàn diện: On/Off, chế độ vận hành, tốc độ quạt, đặt nhiệt độ, giám sát lỗi và trạng thái vận hành.
  • Hỗ trợ 2 bộ điều khiển trung tâm M-Net, phù hợp cho hệ thống có quy mô lớn.
  • Tích hợp đèn LED báo hiệu, DIP switch và nút nhấn chức năng để thuận tiện trong lắp đặt và vận hành.
  • Vỏ nhựa chuẩn PC UL94 V-0, chống cháy, độ bền cao và kích thước nhỏ gọn dễ triển khai.

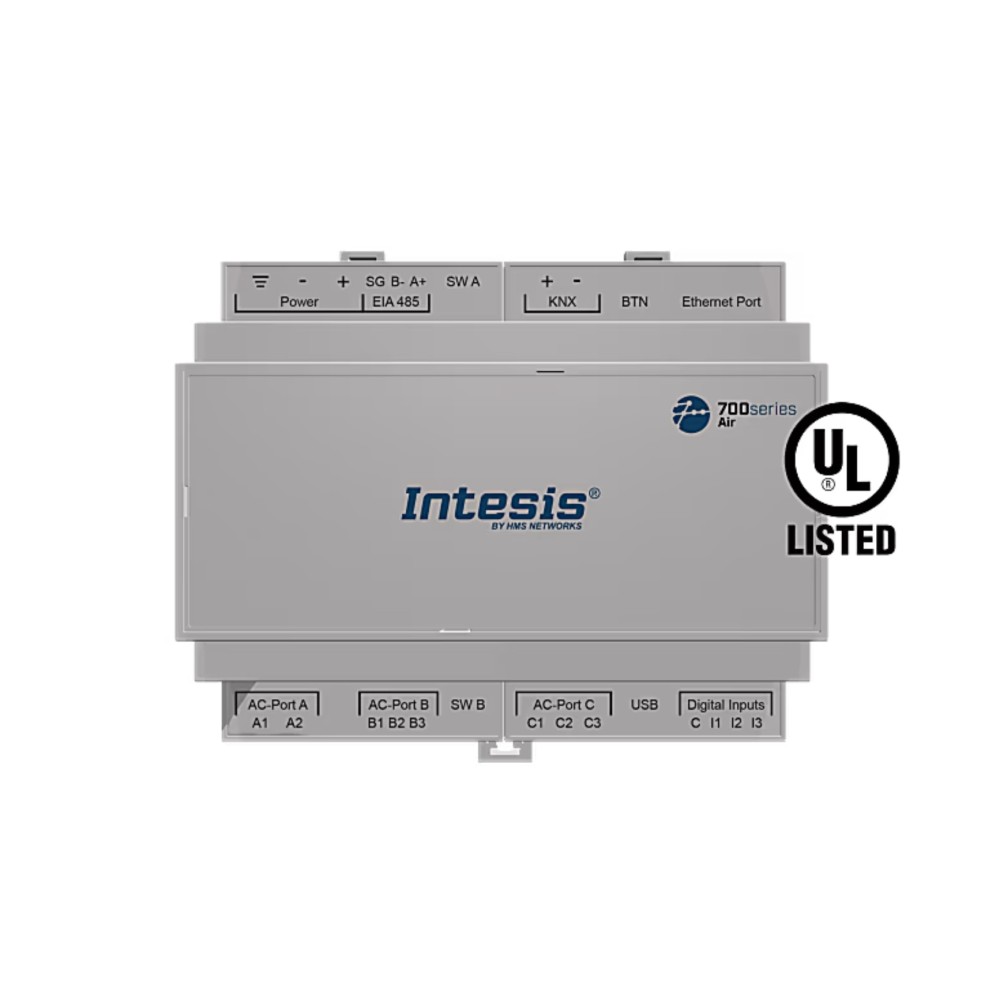

Giao diện và cách sử dụng Intesis Gateway Mitsubishi Electric KNX 100G

  • Cổng kết nối gồm: nguồn cấp, cổng KNX, Ethernet, EIA-485, cổng USB và ngõ vào Digital Input tùy chọn.
  • Đèn LED hiển thị trạng thái nguồn, lỗi, KNX, RS485 và Ethernet.
  • DIP switch điều chỉnh điện trở kết thúc và phân cực bus RS485.
  • Nút nhấn hỗ trợ reset, chế độ lập trình KNX hoặc gửi tín hiệu BACnet.

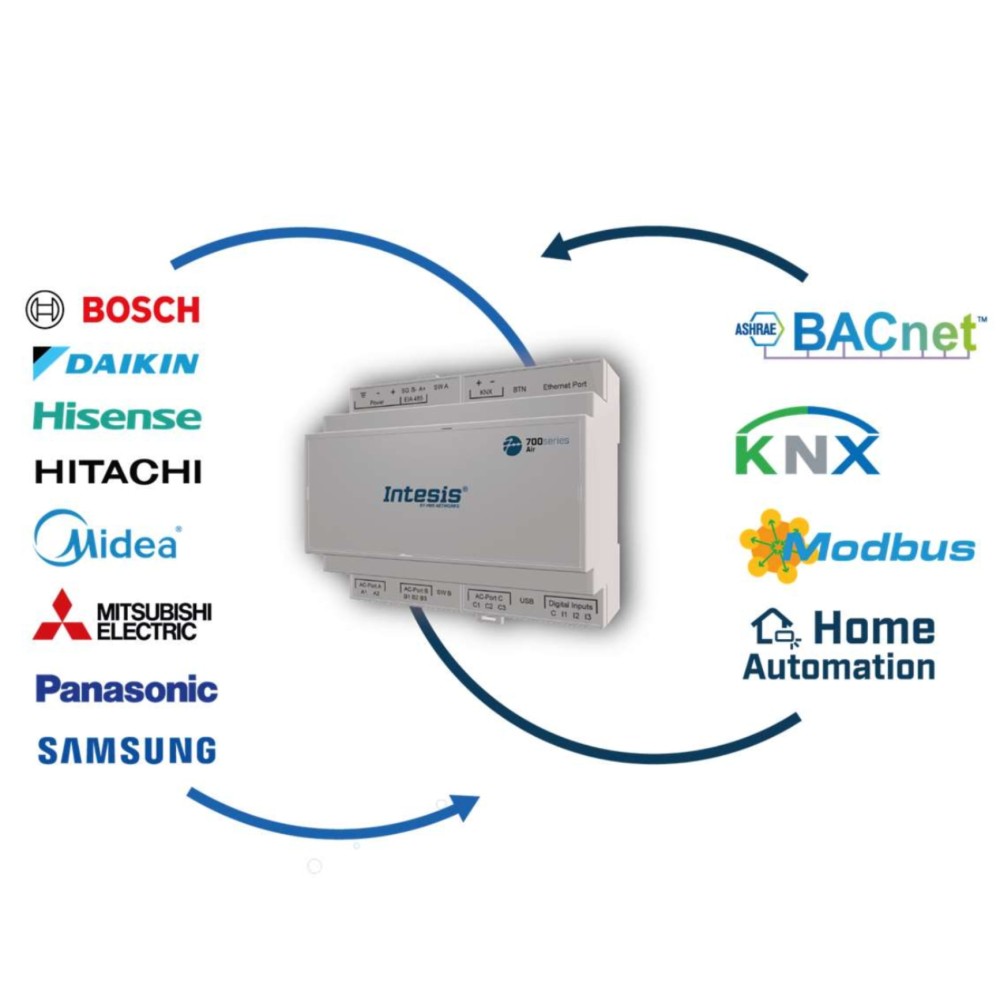

Intesis Gateway Mitsubishi Electric KNX 100G 1

Hướng dẫn cấu hình Intesis Gateway Mitsubishi Electric KNX 100G

  1. Cài đặt và mở phần mềm Intesis MAPS trên máy tính.
  2. Kết nối gateway qua cổng USB hoặc Ethernet.
  3. Tạo dự án mới, chọn template Mitsubishi Electric KNX Max 100.
  4. Quét hệ thống và nhận diện tối đa 100 dàn lạnh.
  5. Gán đối tượng KNX tương ứng, lưu và tải file cấu hình vào gateway.
  6. Kiểm tra trạng thái và truyền thông trong tab Diagnostics.

Intesis Gateway Mitsubishi Electric KNX 100G 2

Vị trí Chức năng / Cổng kết nối
1 Power Supply (nguồn 12–36 VDC hoặc 24 VAC)
2 Port EIA-485 (dùng cho Modbus RTU hoặc BACnet MS/TP)
3 Port KNX (kết nối bus KNX)
4 Console / Mitsubishi Electric (kết nối bộ điều khiển trung tâm M-Net)
5 Not used
6 Not used
7 Not used
8 Console (cổng USB mini để cấu hình)
9 Binary Inputs (ngõ vào tiếp điểm khô, tùy chọn)

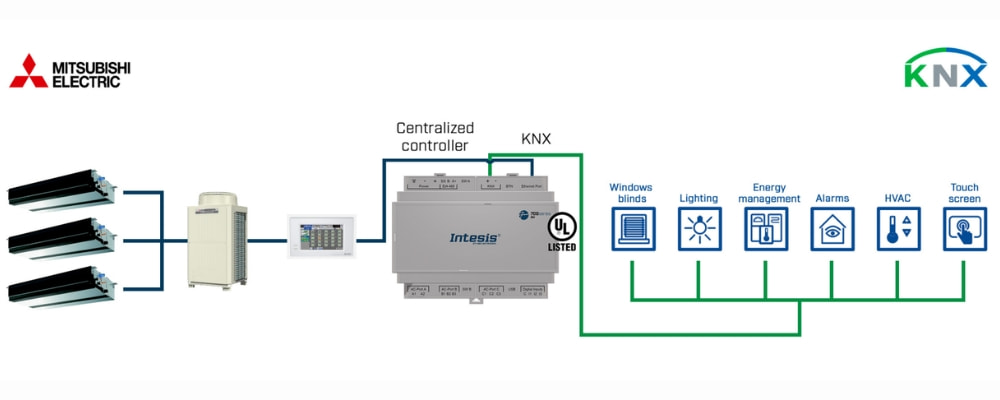

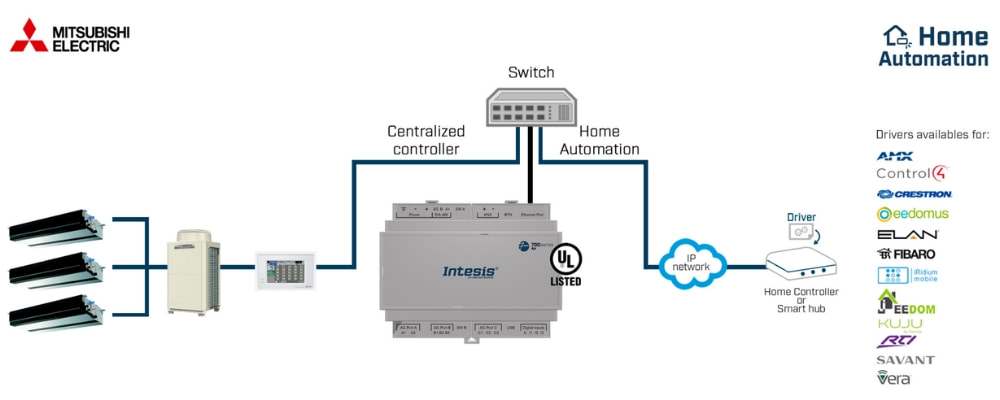

Sơ đồ đấu nối Intesis Gateway Mitsubishi Electric KNX 100G

  1. Nguồn cấp 12–36 VDC hoặc 24 VAC.
  2. Kết nối bus KNX vào cổng KNX.
  3. Kết nối Ethernet đến bộ điều khiển trung tâm M-Net.
  4. Cổng EIA-485 cho Modbus RTU / BACnet MS/TP nếu cần.
  5. USB dùng để cấu hình, Digital Input cho công tơ điện (tùy chọn).

Kích thước Intesis Gateway Mitsubishi Electric KNX 100G

  • Kích thước: 90 x 106 x 58 mm.
  • Lắp DIN rail hoặc gắn tường.
  • Mức bảo vệ IP20.
