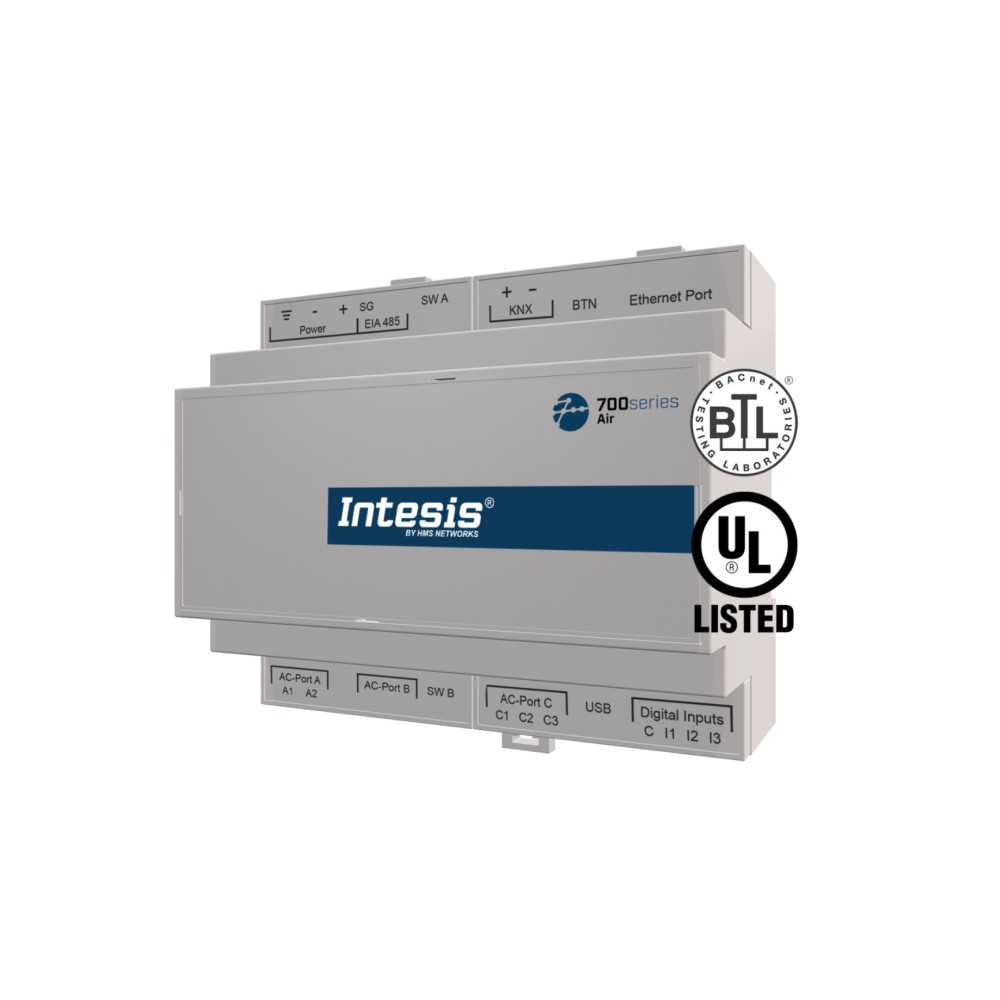

Giới thiệu về Intesis Gateway điều hòa không khí Hisense KNX 4IDU

  • Intesis Gateway Hisense KNX 4 IDU thuộc dòng 700series, là gateway tích hợp HVAC dành riêng cho hệ thống điều hòa không khí Hisense VRF.

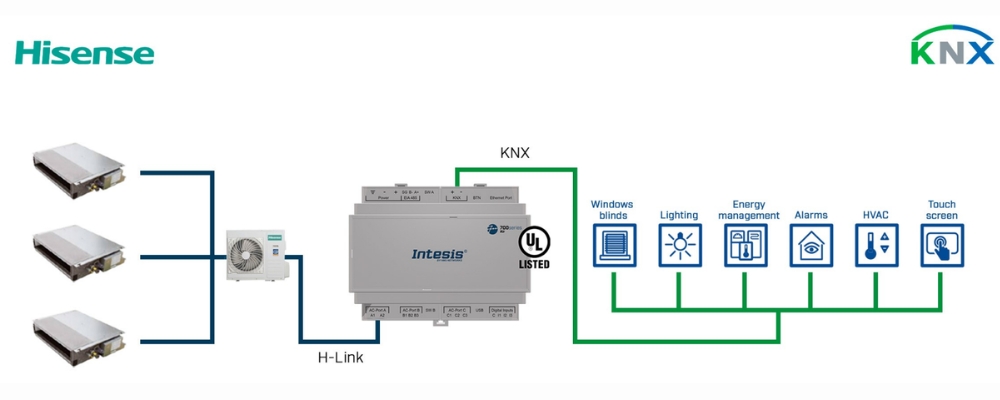

  • Cho phép kết nối trực tiếp hệ thống Hisense qua bus H-Link (AC-Port A) với hạ tầng KNX, giúp giám sát và điều khiển đồng bộ trong tòa nhà.
  • Sản phẩm hỗ trợ tích hợp tối đa 4 dàn lạnh Hisense trong một hệ thống.
  • Thiết kế nhỏ gọn, dễ lắp đặt trên DIN rail hoặc gắn tường, phù hợp cho công trình dân dụng và thương mại nhỏ.

Đặc điểm nổi bật của Intesis Gateway Hisense KNX 4IDU

  • Hỗ trợ giao thức KNX TP, cho phép kết nối trực tiếp hệ thống Hisense VRF vào BMS hoặc smarthome.
  • Cấu hình dễ dàng bằng phần mềm Intesis MAPS, tự động quét và nhận diện dàn lạnh qua bus H-Link.
  • Cung cấp các tín hiệu điều khiển: bật/tắt, chế độ vận hành, tốc độ quạt, đặt nhiệt độ, hướng gió, báo lỗi.
  • Hỗ trợ giám sát các tín hiệu ngoài trời: nhiệt độ, áp suất xả, áp suất hút, tần số máy nén.
  • Có thêm tín hiệu giám sát tiêu thụ năng lượng: hôm qua, hôm nay, và tổng cho cả Heating và Cooling.
  • Trang bị LED, DIP switch và nút nhấn hỗ trợ vận hành và cấu hình tại hiện trường.
  • Vỏ nhựa PC UL94 V-0 chống cháy, độ bền cao.

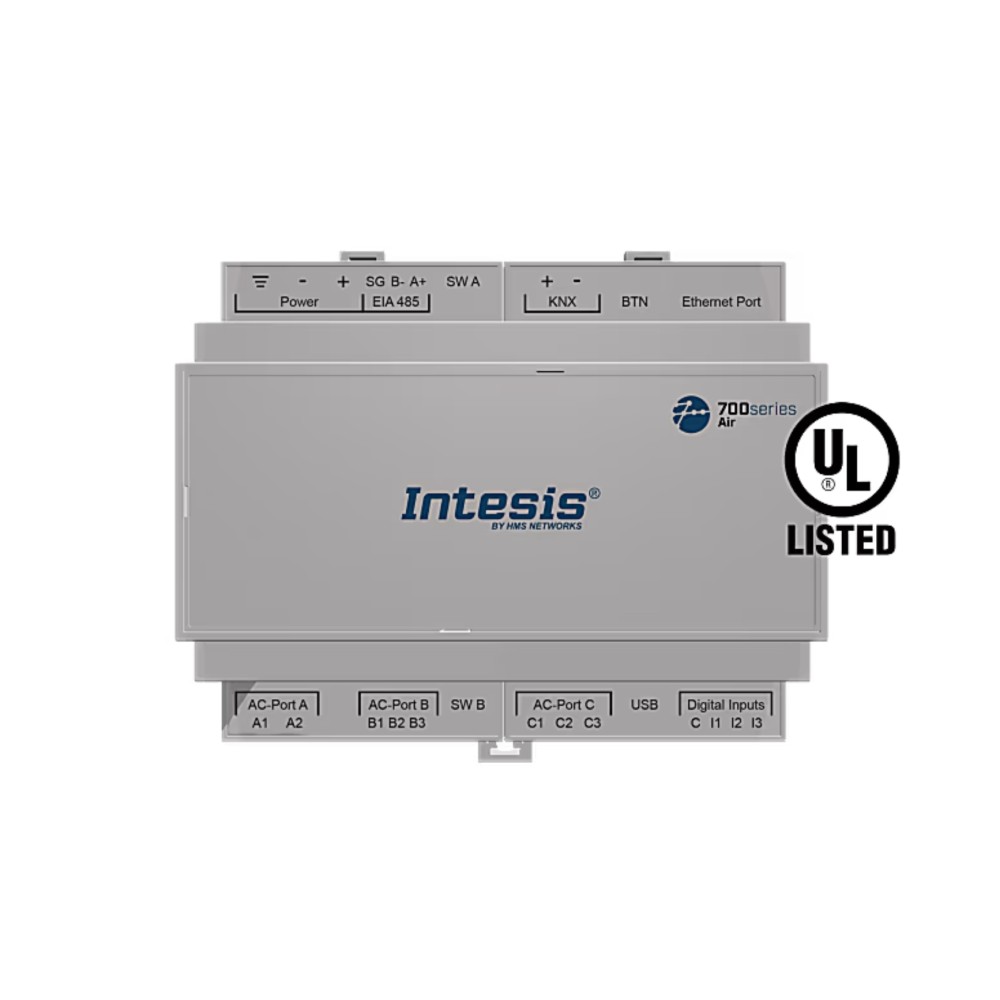

Giao diện và cách sử dụng Intesis Gateway Hisense KNX 4IDU

  • AC-Port A: kết nối bus H-Link của hệ thống Hisense (A1 và A2, không phân cực).
  • KNX TP: kết nối với hệ thống KNX.
  • Ethernet RJ45: dùng để cấu hình hoặc giao tiếp Modbus TCP, BACnet/IP.
  • EIA-485: giao tiếp Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B: cấu hình trực tiếp bằng Intesis MAPS.
  • Digital Input (tùy chọn): kết nối công tơ điện hoặc cảm biến ngoài.
  • Đèn LED hiển thị, DIP switch và nút nhấn được bố trí thuận tiện cho thao tác vận hành và kiểm tra.

Gateway điều hòa không khí Hisense KNX 4IDU 1

Hướng dẫn cấu hình Intesis Gateway Hisense KNX 4IDU

  • Cài đặt phần mềm Intesis MAPS trên máy tính.
  • Kết nối gateway qua USB hoặc Ethernet.
  • Tạo dự án mới, chọn template Hisense KNX 4 IDU.
  • Thực hiện quét hệ thống qua bus H-Link để nhận diện tối đa 4 dàn lạnh.
  • Gán đối tượng KNX cho các tín hiệu điều khiển và giám sát, bao gồm dehumidification và giám sát tiêu thụ năng lượng.
  • Lưu dự án và tải cấu hình xuống gateway.
  • Kiểm tra hoạt động và truyền thông bằng mục Diagnostics trong phần mềm.

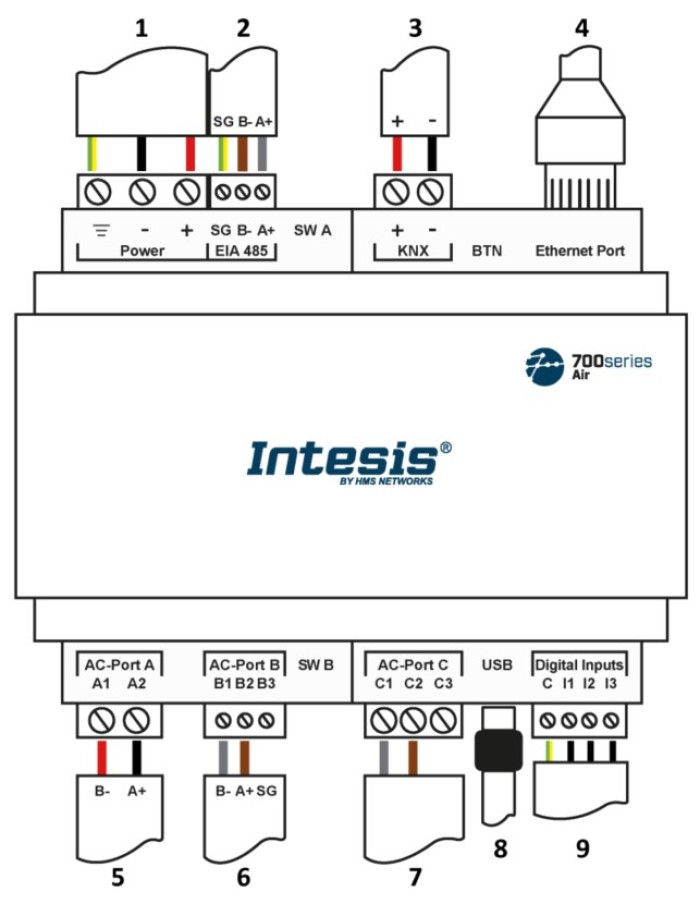

Sơ đồ đấu nối Intesis Gateway Hisense KNX 4IDU

  • Nguồn cấp: 12–36 VDC hoặc 24 VAC.
  • KNX TP: kết nối bus KNX (2 cực A/B).
  • AC-Port A: kết nối bus H-Link của Hisense (A1 và A2).

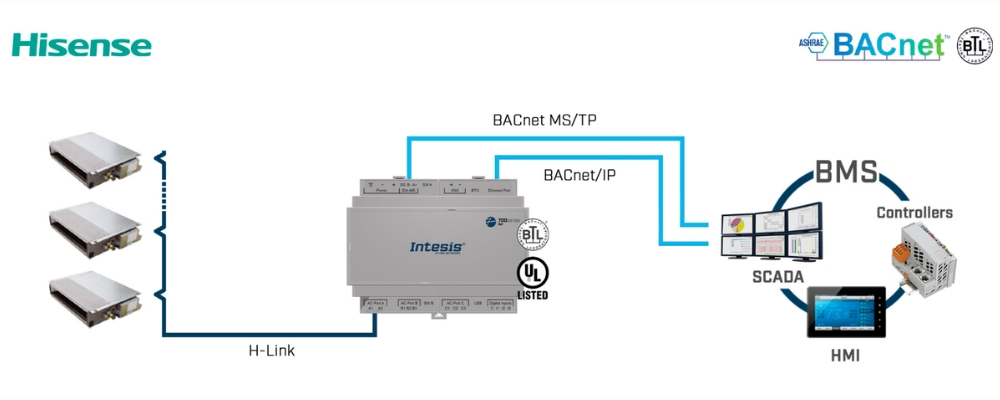

  • Ethernet RJ45: cấu hình và giao tiếp BACnet/IP, Modbus TCP.

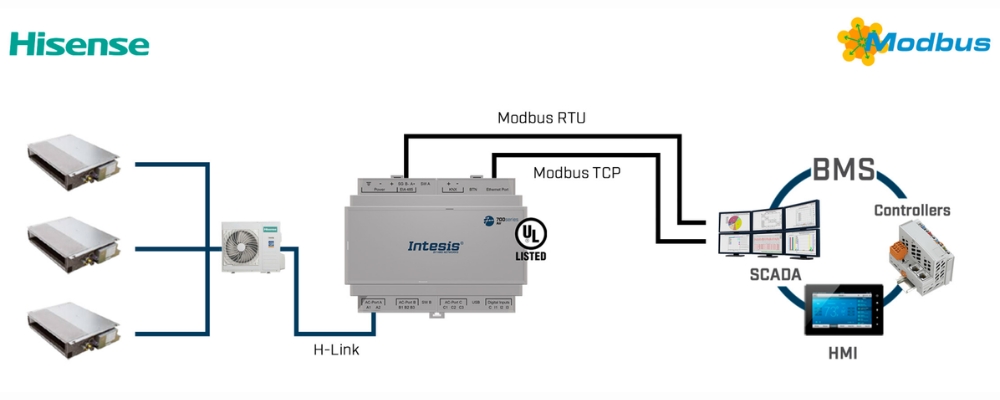

  • EIA-485: dùng cho Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B: cấu hình trực tiếp bằng PC.
  • Digital Input: kết nối thiết bị đo/giám sát ngoài (tùy chọn).

Gateway điều hòa không khí Hisense KNX 4IDU 2

Kích thước Intesis Gateway Hisense KNX 4IDU

  • Kích thước: 90 x 106 x 58 mm.
  • Vỏ nhựa PC UL94 V-0, màu xám nhạt, chống cháy.
  • Lắp DIN rail EN60715 TH35 hoặc gắn tường bằng vít.
  • Mức bảo vệ IP20, dải nhiệt độ hoạt động 0 … 60 °C, độ ẩm 5 … 95% không ngưng tụ.

Gateway điều hòa không khí Hisense KNX 4IDU 3

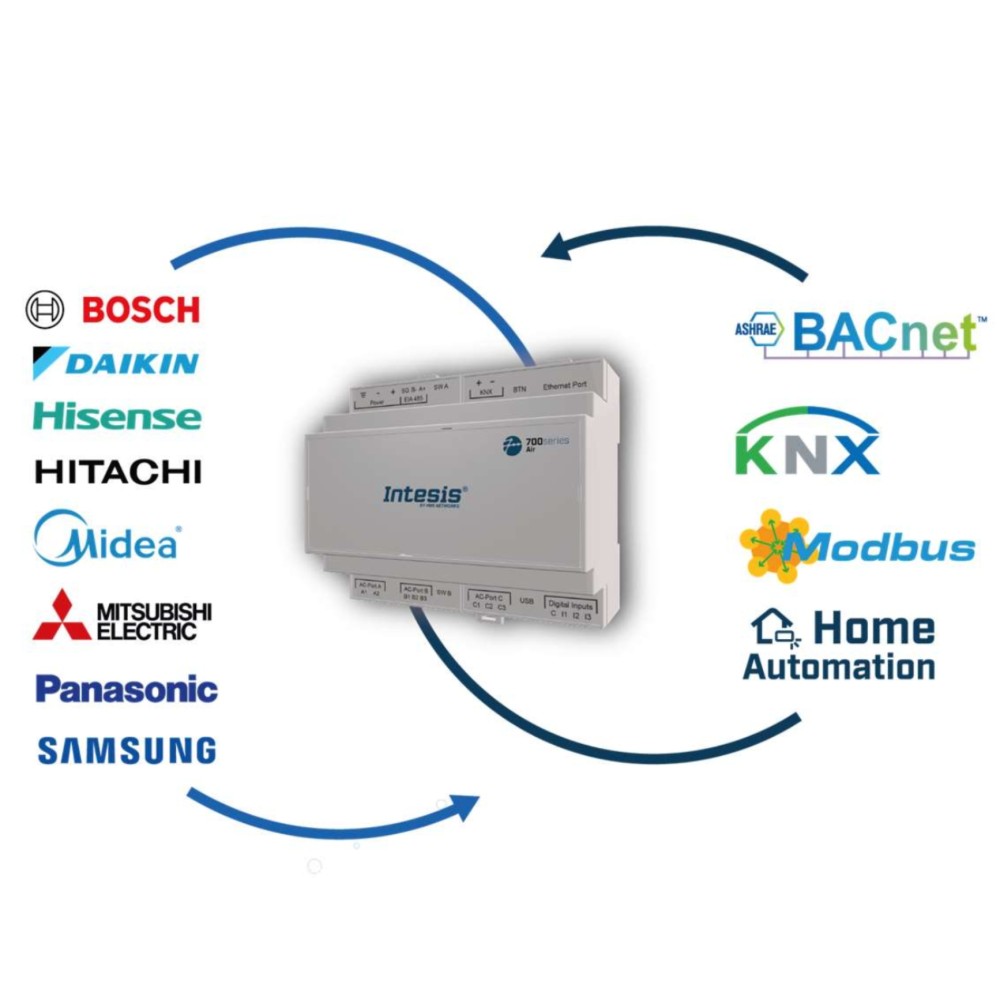

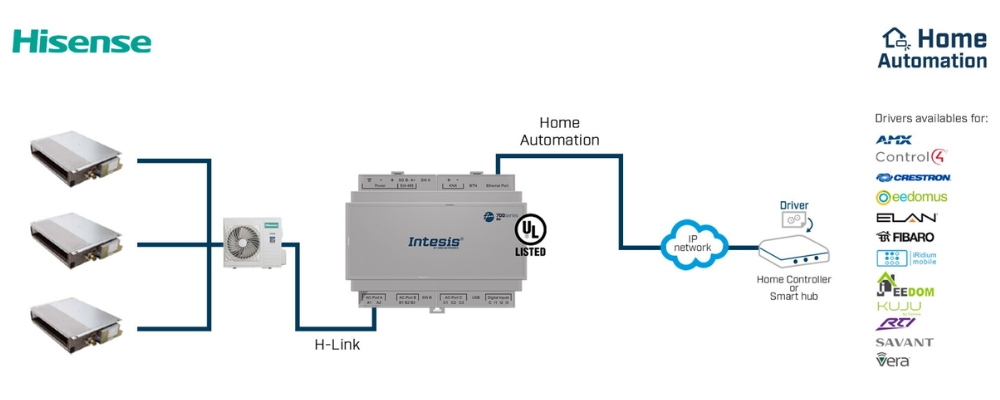

Ma trận giao tiếp - Interface Matrix của Gateway Hisense KNX

  BACnet KNX Modbus Home Automation
Hisense ✔ ✔ ✔ ✔
