Giới thiệu về Intesis Gateway điều hòa không khí Hisense KNX 64IDU

  • Intesis Gateway Hisense KNX 64 IDU thuộc dòng 700series, là gateway tích hợp HVAC dành cho hệ thống điều hòa không khí Hisense VRF.

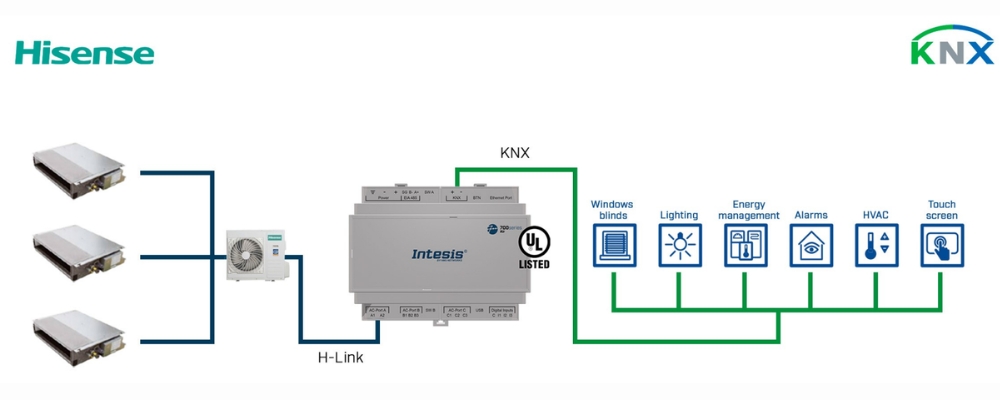

  • Kết nối trực tiếp hệ thống Hisense qua bus H-Link (AC-Port A) với hạ tầng KNX, phục vụ giám sát và điều khiển đồng bộ.
  • Hỗ trợ tích hợp tối đa 64 dàn lạnh Hisense trong một hệ thống, phù hợp với các công trình thương mại và tòa nhà lớn.
  • Thiết bị có thiết kế nhỏ gọn, dễ lắp đặt trên DIN rail hoặc gắn tường trong tủ điện kỹ thuật.

Đặc điểm nổi bật của Intesis Gateway Hisense KNX 64IDU

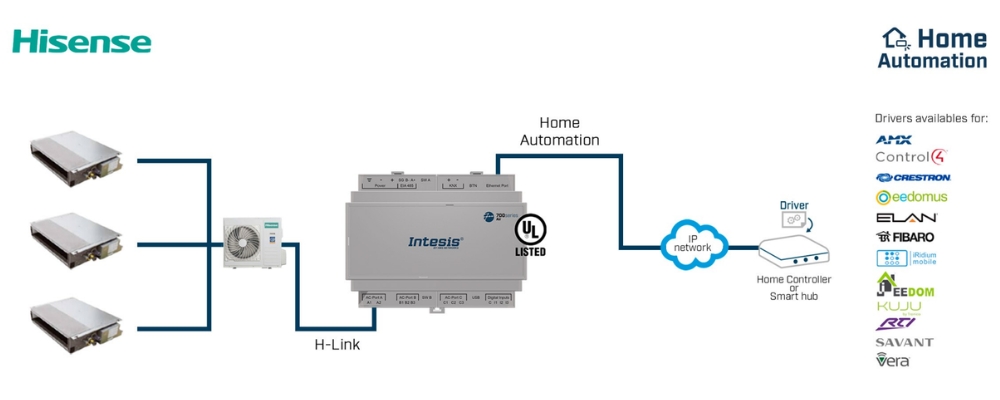

  • Hỗ trợ giao thức KNX TP, tích hợp trực tiếp hệ thống Hisense VRF vào BMS hoặc smarthome.
  • Cấu hình bằng phần mềm Intesis MAPS, cho phép quét và nhận diện tới 64 dàn lạnh qua bus H-Link.
  • Điều khiển và giám sát đầy đủ: On/Off, chế độ vận hành, đặt nhiệt độ, tốc độ quạt, hướng gió, báo lỗi.
  • Bổ sung tín hiệu giám sát ngoài trời: nhiệt độ, áp suất hút, áp suất xả, tần số máy nén.
  • Có tín hiệu giám sát năng lượng chi tiết: tiêu thụ hôm nay, hôm qua và tổng cho cả Heating & Cooling.
  • Trang bị LED, DIP switch và nút nhấn để cấu hình, vận hành và chẩn đoán trực tiếp.
  • Vỏ nhựa PC UL94 V-0 chống cháy, đạt chuẩn an toàn điện tử.

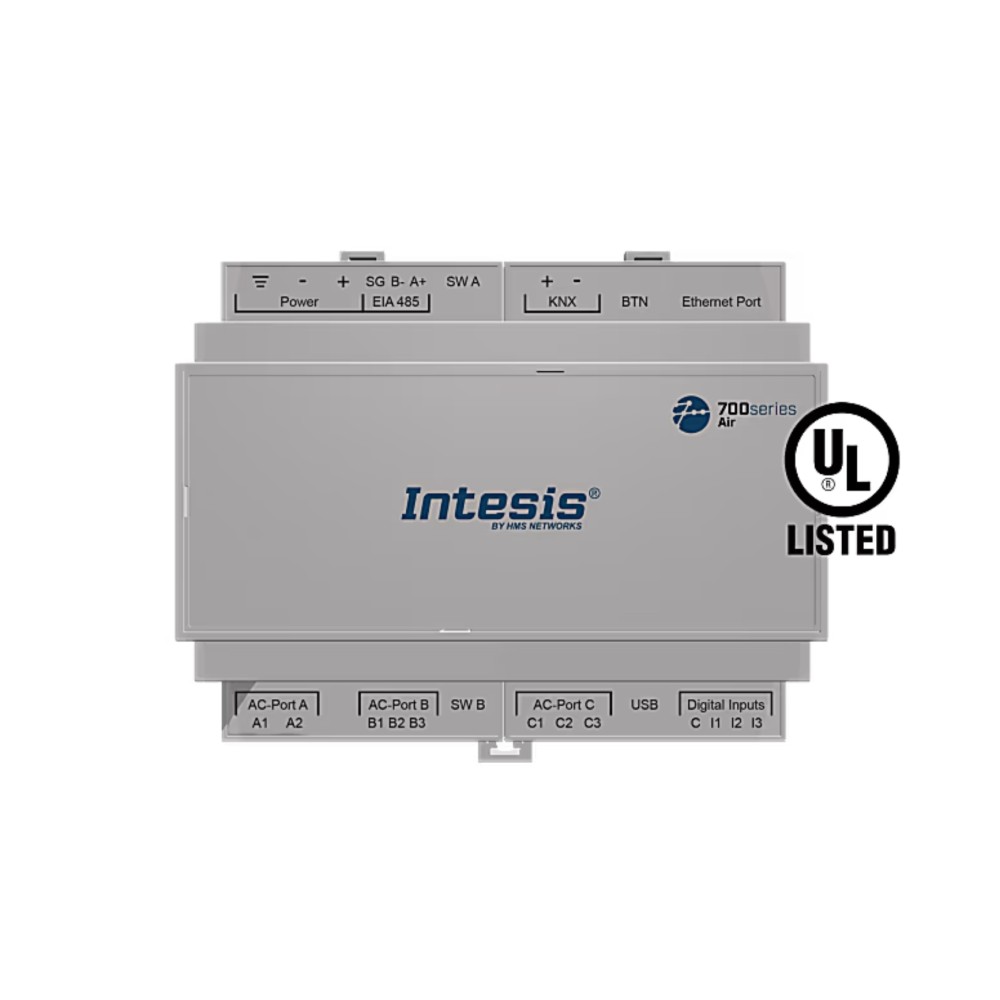

Giao diện và cách sử dụng Intesis Gateway Hisense KNX 64IDU

  • AC-Port A: kết nối bus H-Link của Hisense (A1 và A2, không phân cực).
  • KNX TP: kết nối với bus KNX của tòa nhà.

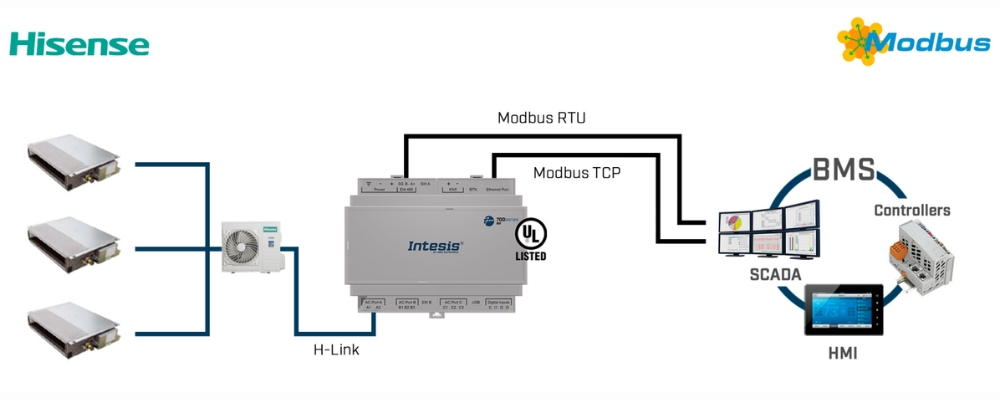

  • Ethernet RJ45: dùng cho cấu hình hoặc giao tiếp BACnet/IP, Modbus TCP.

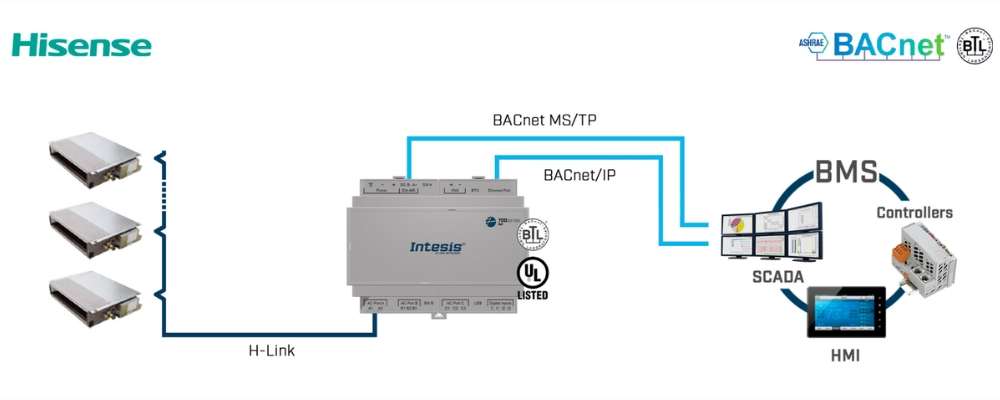

  • EIA-485: cho Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B: dùng để cấu hình bằng phần mềm Intesis MAPS.
  • Digital Input (tùy chọn): kết nối công tơ điện hoặc thiết bị ngoài.
  • Đèn LED báo trạng thái, DIP switch và nút nhấn được bố trí thuận tiện cho lắp đặt và kiểm tra.

Gateway điều hòa không khí Hisense KNX 64IDU 1

Hướng dẫn cấu hình Intesis Gateway Hisense KNX 64IDU

  1. Cài đặt Intesis MAPS trên máy tính.
  2. Kết nối gateway với PC qua USB hoặc Ethernet.
  3. Tạo dự án mới, chọn template Hisense KNX 64 IDU.
  4. Quét hệ thống H-Link để nhận diện tối đa 64 dàn lạnh.
  5. Gán các đối tượng KNX cho tín hiệu điều khiển và giám sát, bao gồm dehumidification và giám sát năng lượng.
  6. Lưu và tải cấu hình xuống gateway, kiểm tra hoạt động bằng Diagnostics.

Sơ đồ đấu nối Intesis Gateway Hisense KNX 64IDU

  • Nguồn cấp: 12–36 VDC hoặc 24 VAC.
  • KNX TP: đấu nối bus KNX (2 cực A/B).
  • AC-Port A: kết nối bus H-Link của Hisense (A1, A2).
  • Ethernet RJ45: cấu hình hoặc giao tiếp IP.
  • EIA-485: kết nối Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B: cấu hình trực tiếp.
  • Digital Input: tùy chọn kết nối công tơ hoặc cảm biến ngoài.

Gateway điều hòa không khí Hisense KNX 64IDU 2

Kích thước Intesis Gateway Hisense KNX 64IDU

  • Kích thước: 90 x 106 x 58 mm.
  • Vỏ nhựa PC UL94 V-0 chống cháy, màu xám nhạt.
  • Hỗ trợ lắp DIN rail EN60715 TH35 hoặc gắn tường.
  • Mức bảo vệ IP20.

Gateway điều hòa không khí Hisense KNX 64IDU 3
