Giới thiệu về Intesis Gateway điều hòa không khí Hisense KNX 16IDU

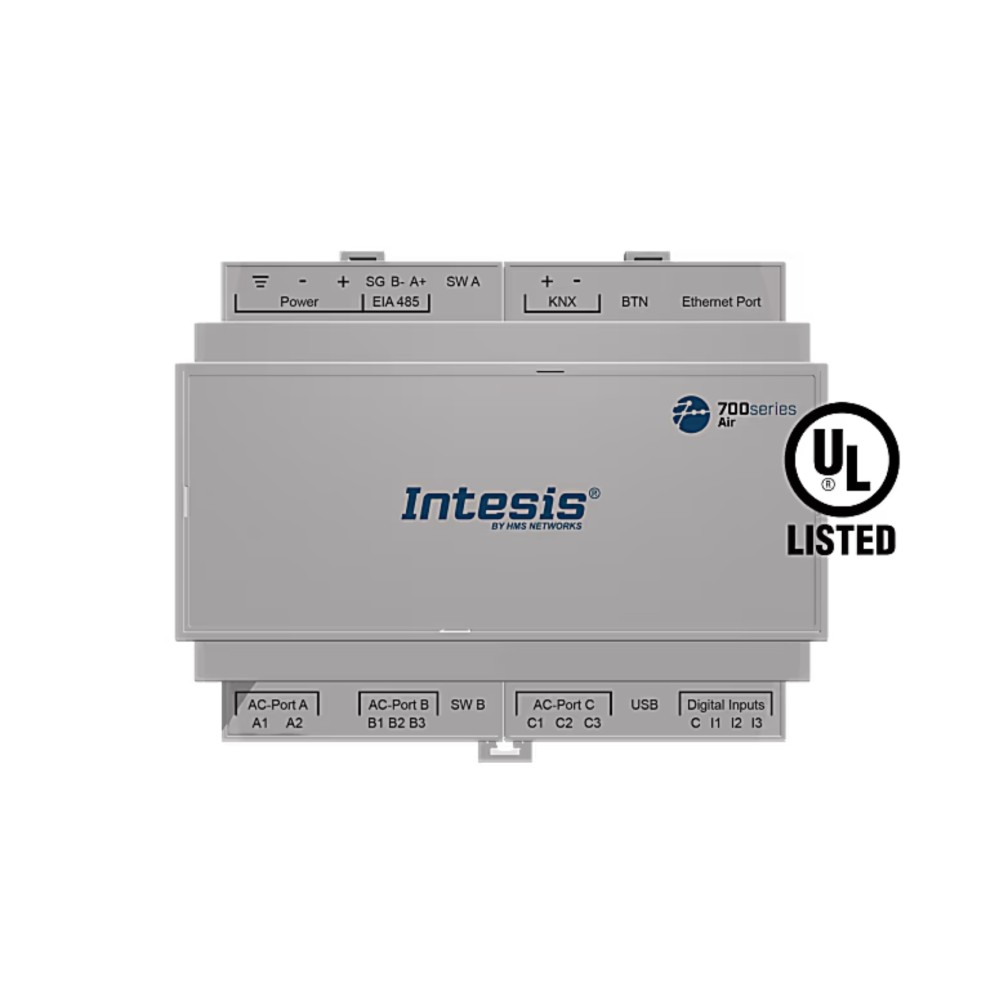

  • Intesis Gateway Hisense KNX 16 IDU thuộc dòng 700series, là gateway tích hợp HVAC chuyên dụng cho hệ thống điều hòa không khí Hisense VRF.

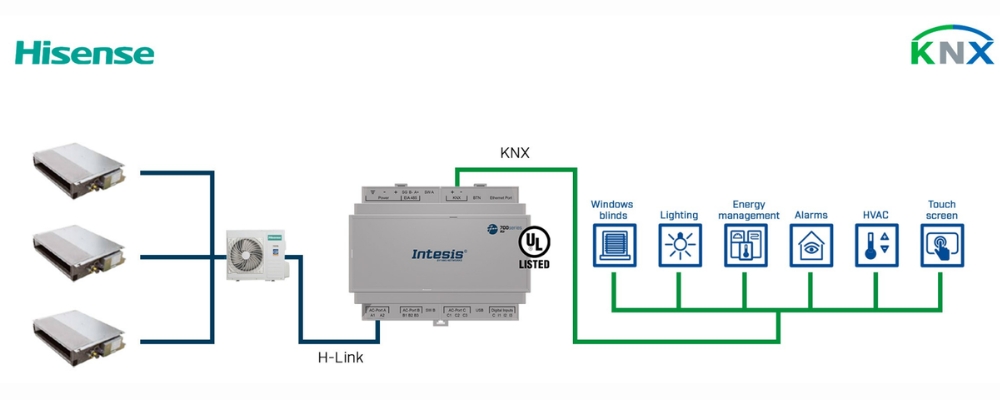

  • Kết nối trực tiếp hệ thống Hisense qua bus H-Link (AC-Port A) với hạ tầng KNX, giúp giám sát và điều khiển đồng bộ trong tòa nhà.
  • Hỗ trợ tích hợp tối đa 16 dàn lạnh Hisense trong một hệ thống.
  • Thiết bị nhỏ gọn, dễ lắp đặt trên DIN rail hoặc gắn tường, phù hợp cho công trình dân dụng và thương mại quy mô vừa.

Đặc điểm nổi bật của Intesis Gateway Hisense KNX 16IDU

  • Hỗ trợ giao thức KNX TP, cho phép tích hợp trực tiếp hệ thống Hisense VRF vào smarthome và BMS.
  • Cấu hình nhanh với phần mềm Intesis MAPS, tự động quét dàn lạnh/dàn nóng qua bus H-Link.
  • Quản lý đầy đủ các tín hiệu điều khiển: bật/tắt, chế độ vận hành, đặt nhiệt độ, tốc độ quạt, hướng gió, báo lỗi.
  • Bổ sung tín hiệu giám sát hệ ngoài trời: nhiệt độ, áp suất xả, áp suất hút, tần số máy nén.
  • Có tín hiệu giám sát tiêu thụ năng lượng: hôm nay, hôm qua và tổng (Heating & Cooling).
  • Trang bị LED báo trạng thái, DIP switch và nút nhấn để hỗ trợ cấu hình, vận hành và chẩn đoán nhanh.
  • Thiết kế vỏ nhựa PC UL94 V-0 chống cháy, độ bền cao.

Giao diện và cách sử dụng Intesis Gateway Hisense KNX 16IDU

  • AC-Port A: kết nối bus H-Link của hệ thống Hisense (A1 và A2, không phân cực).
  • KNX TP: kết nối bus KNX của tòa nhà.
  • Ethernet RJ45: cấu hình hoặc giao tiếp Modbus TCP, BACnet/IP.
  • EIA-485: hỗ trợ Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B: cấu hình trực tiếp bằng Intesis MAPS.
  • Digital Input (tùy chọn): kết nối công tơ điện hoặc thiết bị ngoài.
  • Đèn LED, DIP switch và nút nhấn bố trí thuận tiện để thao tác tại hiện trường.

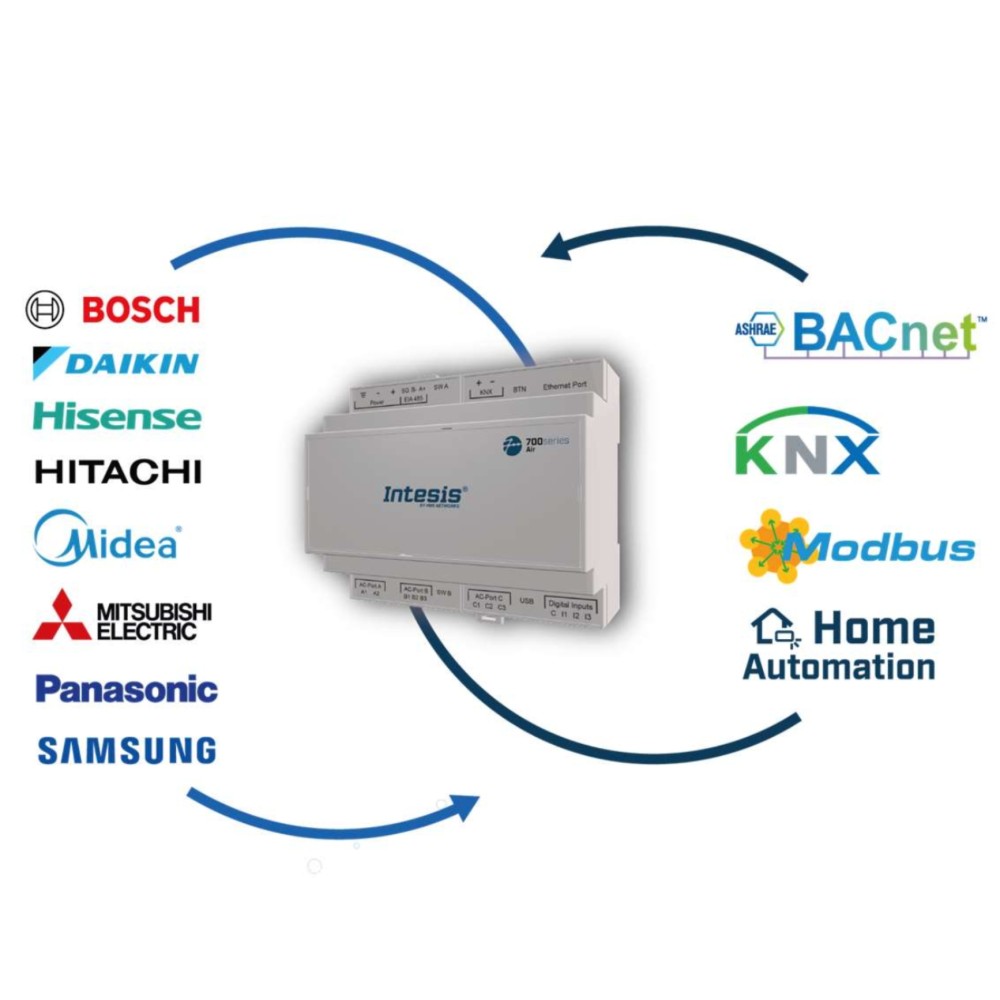

Gateway điều hòa không khí Hisense KNX 16IDU 1

Hướng dẫn cấu hình Intesis Gateway Hisense KNX 16IDU

  1. Cài đặt phần mềm Intesis MAPS trên máy tính.
  2. Kết nối gateway với PC qua USB hoặc Ethernet.
  3. Tạo dự án mới, chọn template Hisense KNX 16 IDU.
  4. Thực hiện quét hệ thống qua bus H-Link để nhận diện tối đa 16 dàn lạnh.
  5. Gán các đối tượng KNX cho tín hiệu điều khiển và giám sát, bao gồm dehumidification và giám sát năng lượng.
  6. Lưu cấu hình và tải xuống gateway, kiểm tra bằng Diagnostics.

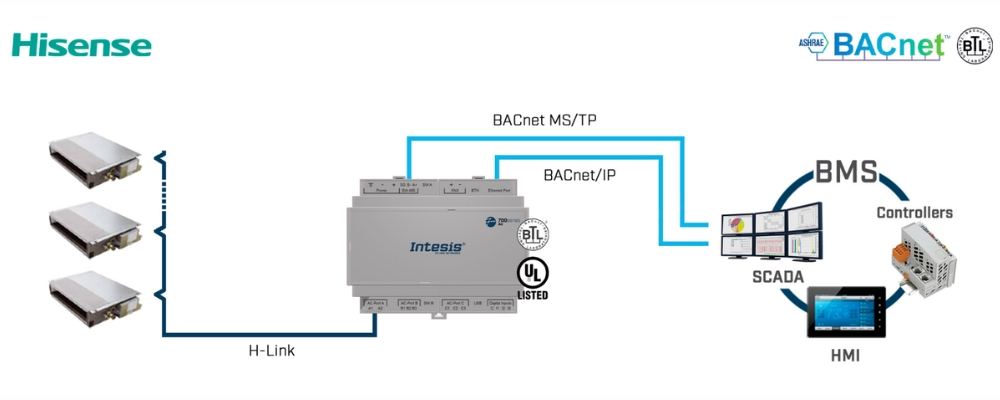

Sơ đồ đấu nối Intesis Gateway Hisense KNX 16IDU

  • Nguồn cấp: 12–36 VDC hoặc 24 VAC.
  • KNX TP: kết nối bus KNX (2 cực A/B).
  • AC-Port A: kết nối bus H-Link (A1, A2).
  • Ethernet RJ45: cấu hình hoặc giao tiếp BACnet/IP, Modbus TCP.
  • EIA-485: dùng cho Modbus RTU hoặc BACnet MS/TP.
  • USB Mini-B: cấu hình trực tiếp với PC.
  • Digital Input: kết nối công tơ hoặc thiết bị ngoài (tùy chọn).

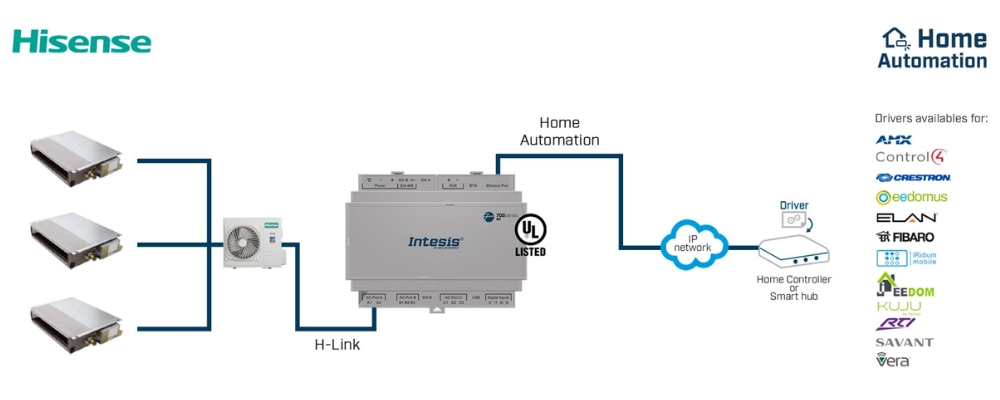

Gateway điều hòa không khí Hisense KNX 16IDU 2

Kích thước Intesis Gateway Hisense KNX 16IDU

  • Kích thước: 90 x 106 x 58 mm.
  • Vỏ nhựa PC UL94 V-0 chống cháy, màu xám nhạt.
  • Lắp DIN rail EN60715 TH35 hoặc cố định bằng vít.
  • Mức bảo vệ IP20.

Gateway điều hòa không khí Hisense KNX 16IDU 3
