Vlinca VBA-SSR6 - Công Tắc Casambi 6 Nút Tích Hợp Relay và Cảm Biến Vi Sóng 5.8G

Vlinca VBA-SSR4 giải quyết được hầu hết dự án văn phòng và khách sạn quy mô vừa. Nhưng khi không gian cần nhiều hơn 4 kịch bản chiếu sáng, hoặc cần vừa điều chỉnh độ sáng liên tục vừa đóng cắt relay ngay trên cùng một panel mà không hi sinh slot scene, 4 nút không còn đủ.

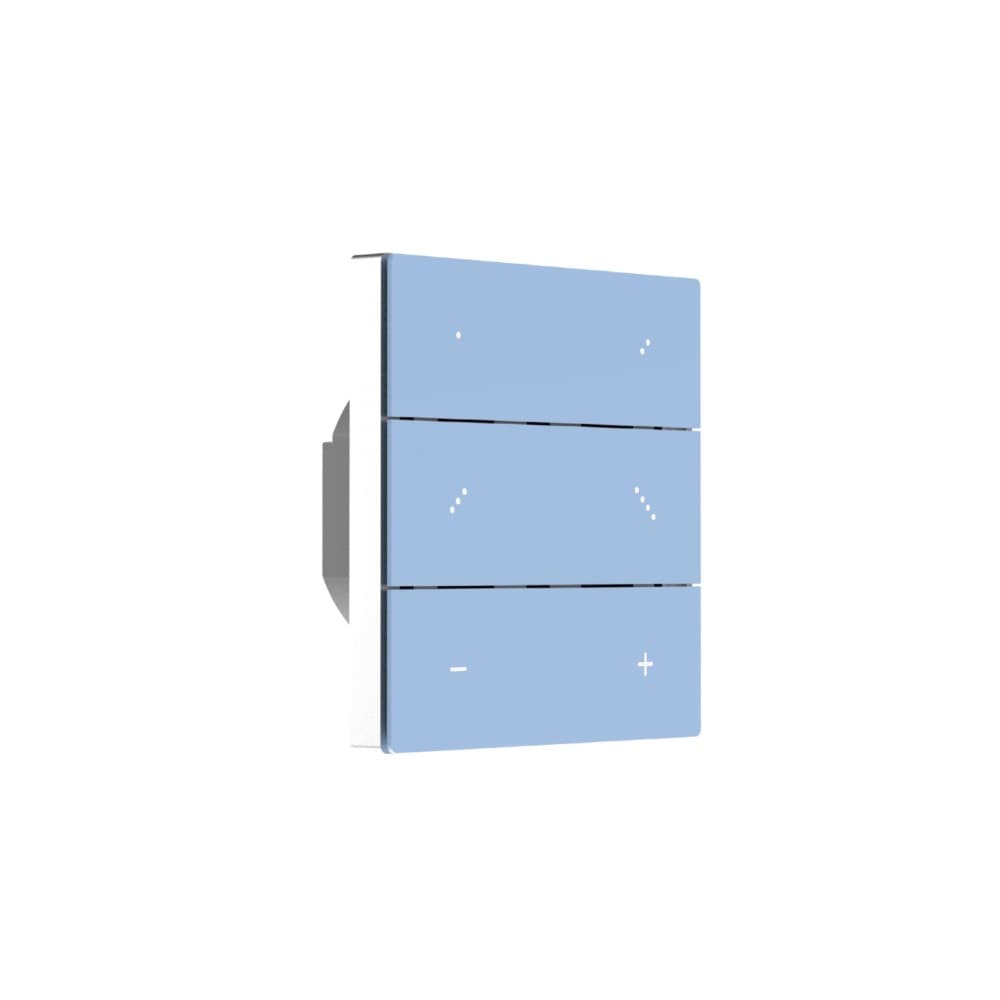

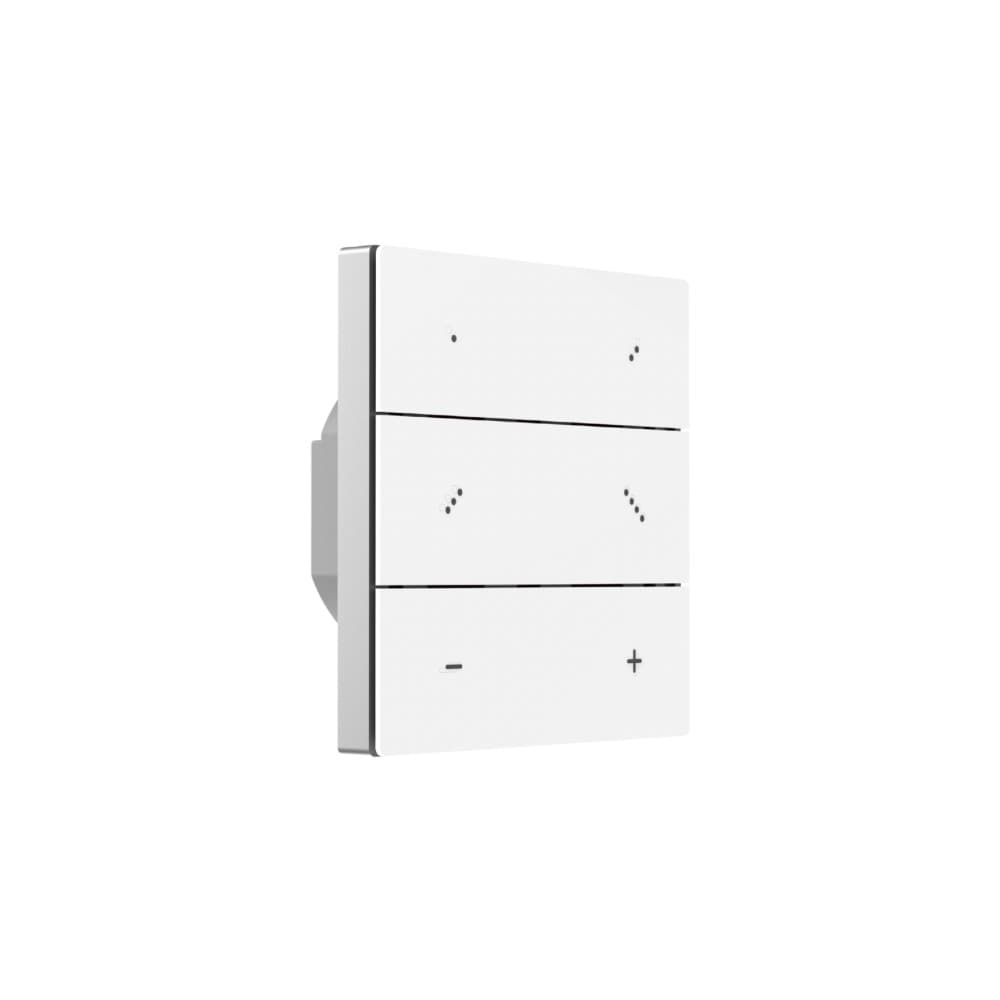

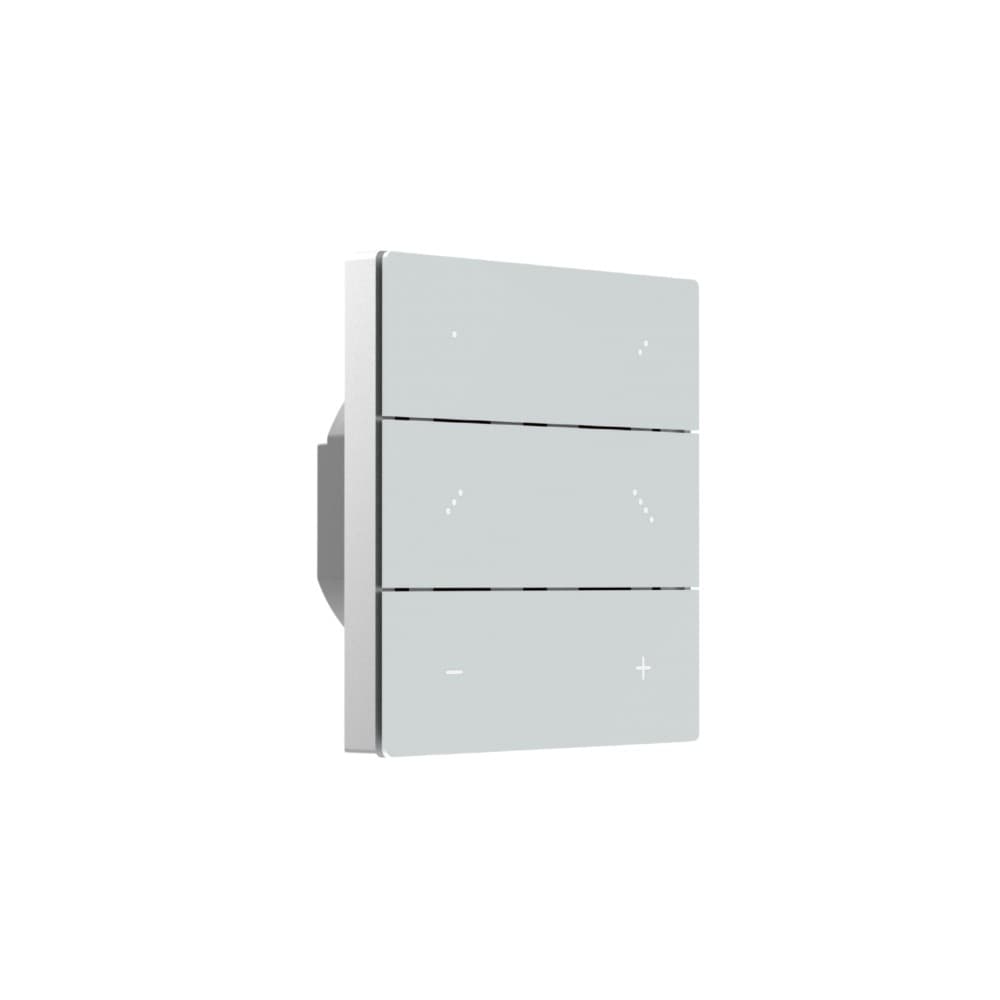

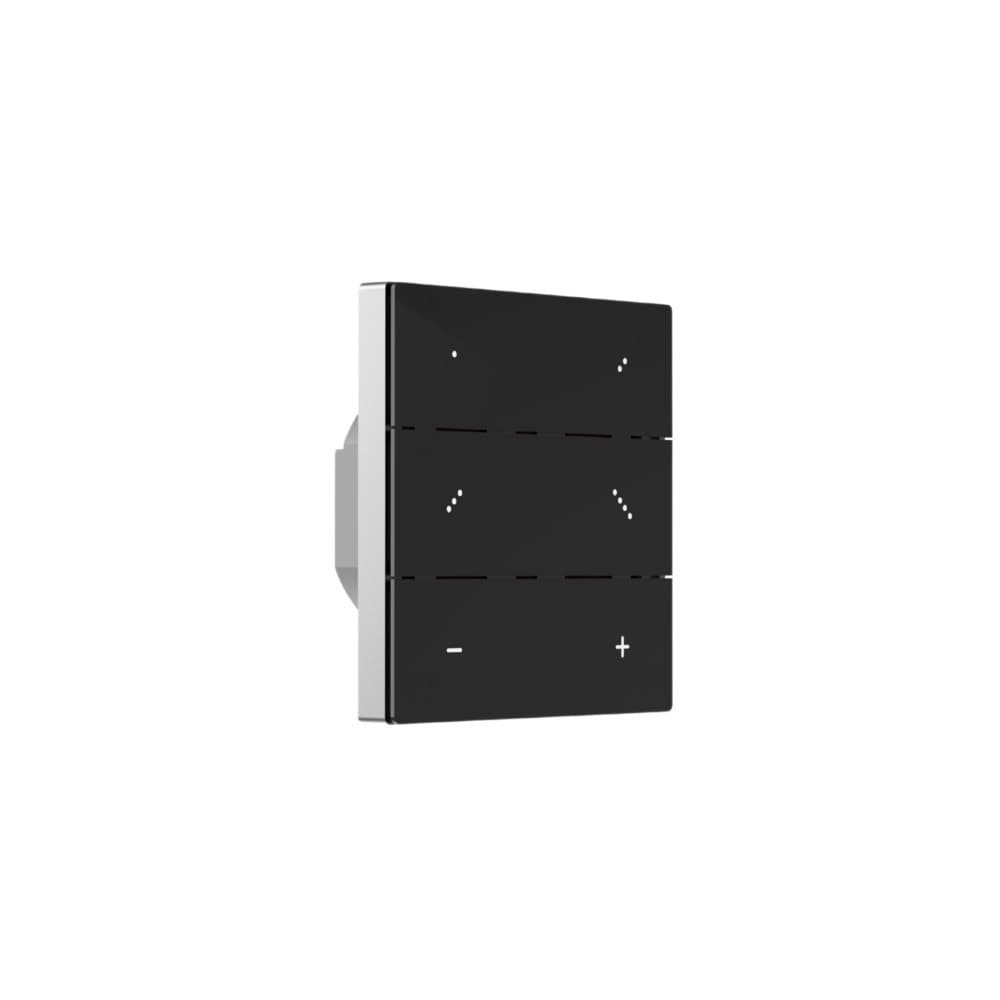

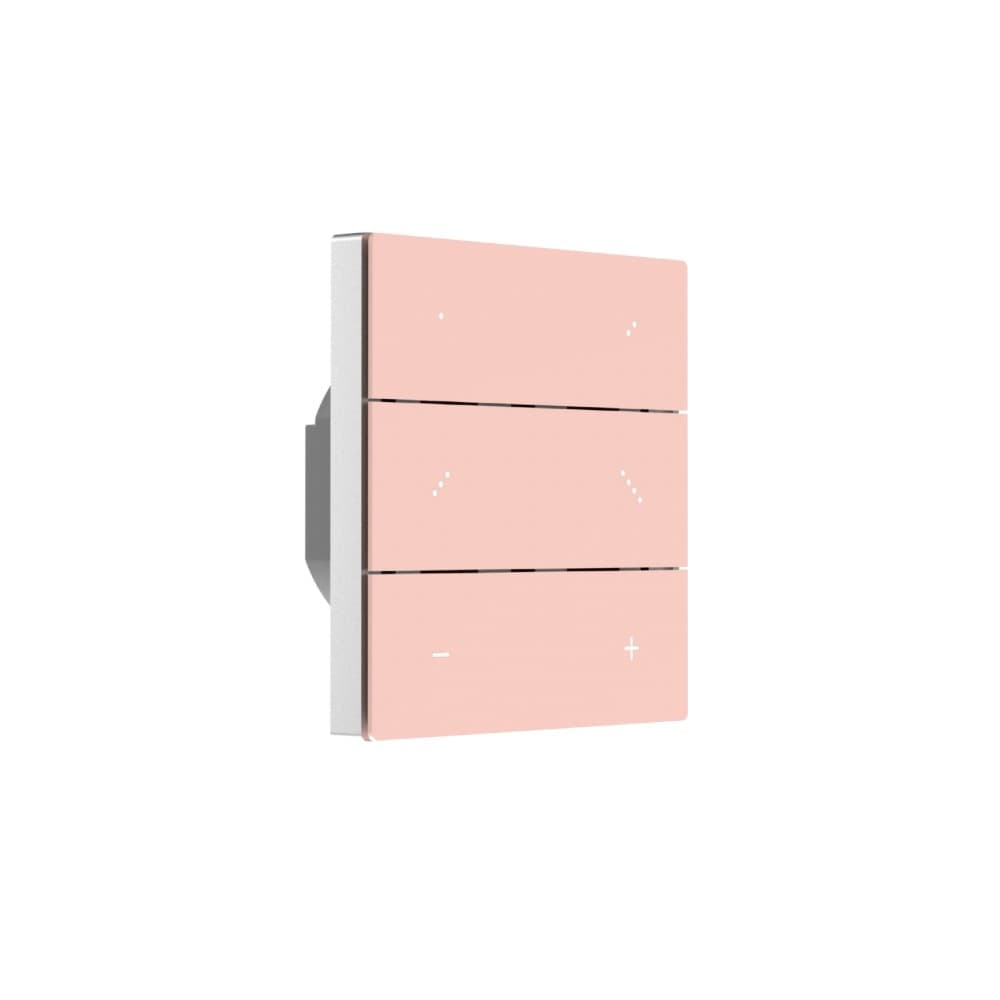

VBA-SSR6 của Vlinca bổ sung thêm hàng nút thứ ba, nâng tổng lên 6 nút trong cùng form factor 86x86mm. Profile mặc định là Dim: 4 nút scene và 2 nút dimmer có sẵn ngay khi lắp ra. Profile Scn cho 6 scene độc lập. Profile Rly giữ 4 nút scene đồng thời mở 2 relay output 300W. Cảm biến vi sóng 5.8GHz, chỉ thị LED hai màu và 5 tùy chọn màu panel giữ nguyên so với SSR4.

VBA-SSR6 là gì và hoạt động như thế nào

VBA-SSR6 là panel controller Casambi dạng công tắc tường 6 nút trong form factor 86x86mm, hoạt động dựa trên ba thành phần tích hợp cùng nhau.

Sáu nút bấm theo bố cục 3 hàng 2 cột: hàng trên (B1, B2), hàng giữa (B3, B4), hàng dưới (B5, B6). Chức năng của từng nút phụ thuộc vào fixture profile được chọn trong Casambi app. Điểm đặc biệt của bố cục 6 nút là hàng dưới (B5, B6) có thể đảm nhận hoặc là scene bổ sung (profile Scn), hoặc là dimmer (profile Dim), hoặc là relay output (profile Rly), mà không ảnh hưởng đến 4 nút scene trên. Với SSR4, dimmer và relay "chiếm" 2 trong 4 nút, chỉ còn 2 nút scene. Với SSR6, 4 nút scene luôn sẵn trong cả profile Dim lẫn profile Rly.

Cảm biến tiếp cận vi sóng 5.8GHz: module radar vi sóng phát hiện chuyển động tay trong 30cm và chuyển động người trong 80cm, hoạt động độc lập với PIR hồng ngoại. Khi có tiếp cận, thiết bị wake up và hiển thị đèn LED nền Cyan trên tất cả 6 nút, giúp định vị panel trong điều kiện ánh sáng thấp. Cảm biến vi sóng xuyên qua vật liệu tốt hơn PIR nhưng cũng nhạy hơn với chuyển động bên cạnh.

Hai kênh relay output 300W: chỉ kích hoạt ở profile 33619 (Rly). Mỗi relay đóng cắt tải AC 220-240V tối đa 300W, phù hợp cho LED driver không DALI, đèn dây thông thường, quạt điện nhỏ hoặc thiết bị điện dân dụng không cần dimming. Hai relay hoạt động độc lập, có thể đóng cắt hai nhóm tải khác nhau từ cùng một panel.

Profile mặc định là Dim, không phải Scn: khi mở hộp và pair vào network, VBA-SSR6 hoạt động ngay với 4 nút scene (B1-B4) và 2 nút dimmer (B5 = Dim down, B6 = Dim up). Đây là điểm khác biệt so với VBA-SSR4 có default là profile Scn 4 scene.

LED chỉ thị hai màu: Amber sáng khi preset đang active hoặc relay đang on; Cyan là đèn nền khi không có preset active. Màu đèn Cyan có thể thay đổi tùy chỉnh qua Casambi app.

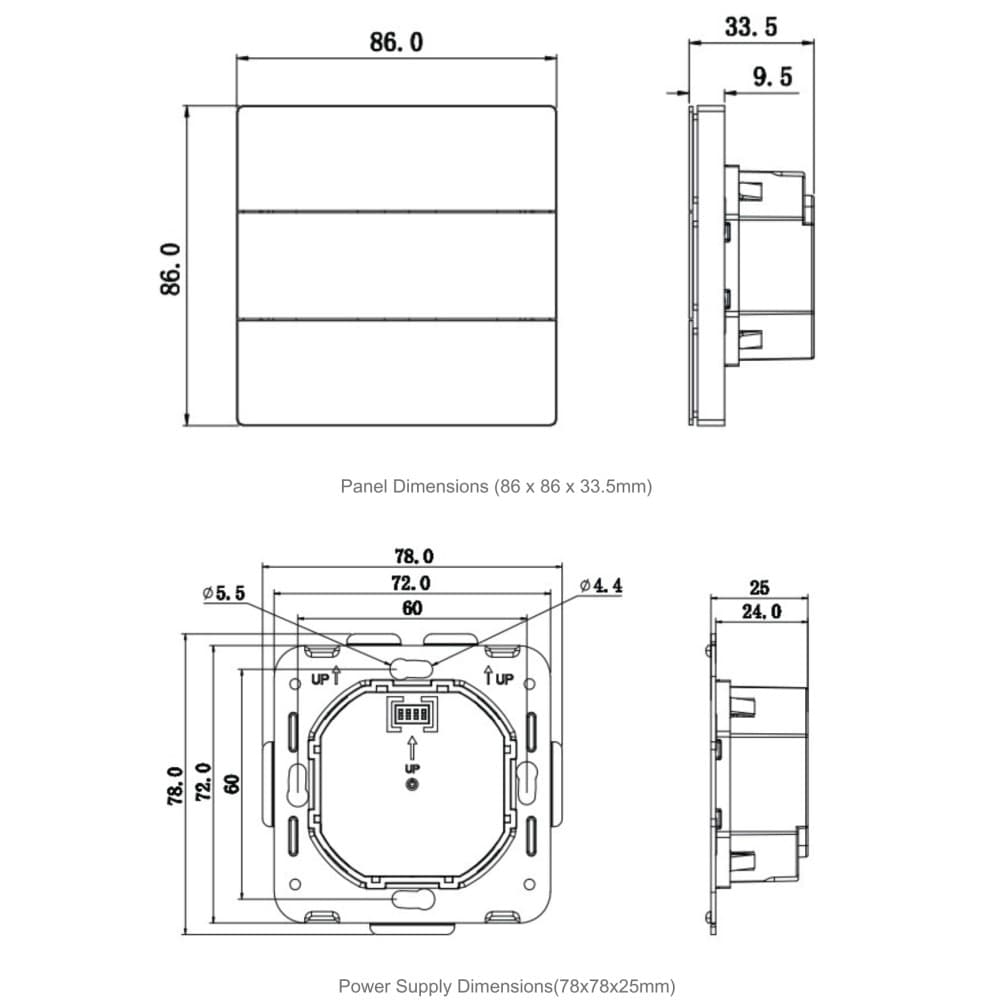

Kích thước VBA-SSR6

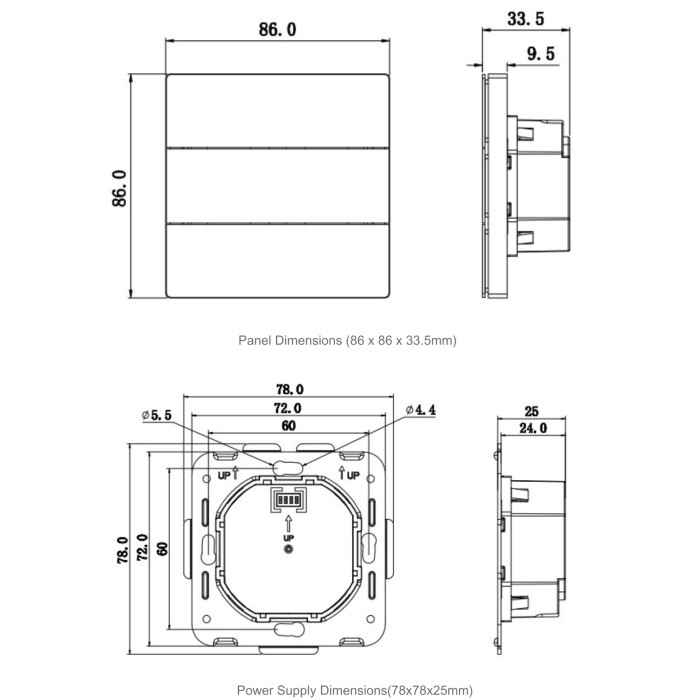

Kích thước phím VBA-SSR6

Sơ đồ kết nối và lắp đặt VBA-SSR6

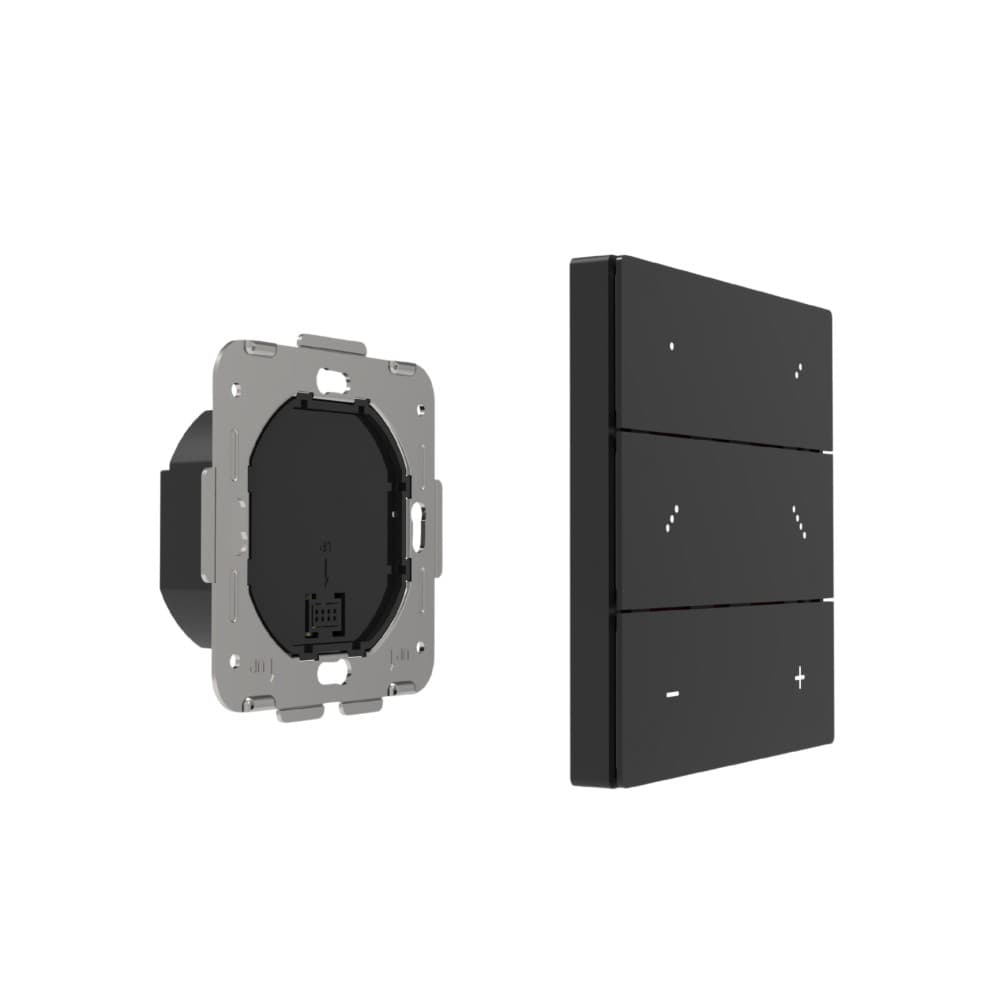

VBA-SSR6 gồm hai phần lắp ghép: power supply (78x78x25mm) và switch panel (86x86x33.5mm). Lắp đặt theo hai bước.

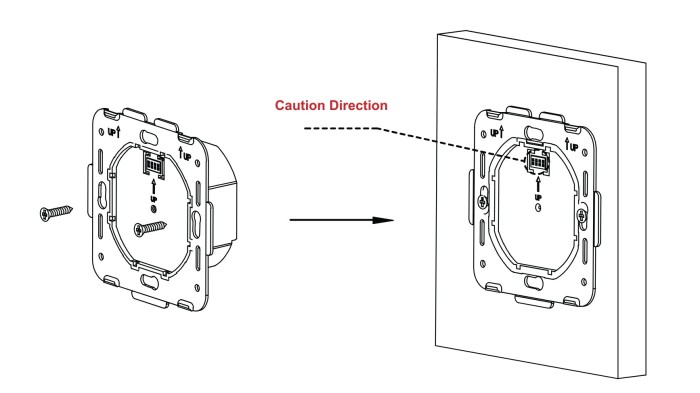

Bước 1 là lắp power supply vào đế hộp âm tường. Power supply có ký hiệu "UP" chỉ chiều đặt đúng, không được lắp ngược. Đấu dây nguồn 220-240Vac vào terminal N và L. Tiết diện dây từ 0.75 đến 2.5mm² (13-20AWG), bóc vỏ dây 6-8mm. Với profile Rly, đấu thêm dây tải vào L1 và L2 của relay output, mỗi kênh nối đến một nhóm tải tối đa 300W.

Hướng dẫn lắp đặt VBA-SSR6 (1)

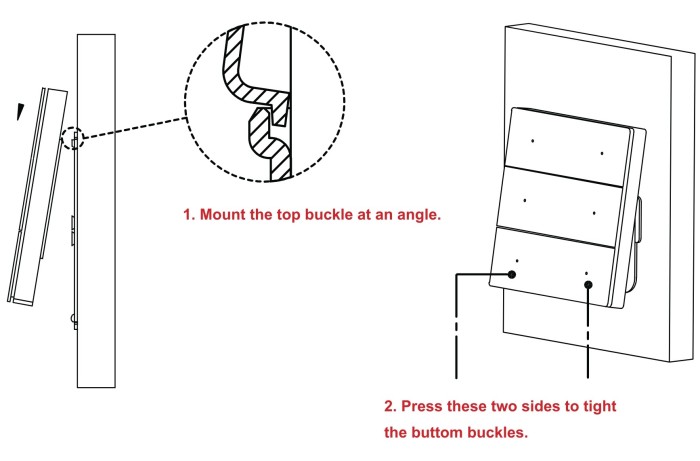

Bước 2 là gắn switch panel vào power supply. Móc buckle phía trên của panel vào trước ở góc nghiêng, sau đó ấn hai bên panel vào để khóa buckle phía dưới. Panel tháo ra bằng cách ấn nhẹ hai cạnh bên.
Hướng dẫn lắp đặt VBA-SSR6 (2)

Sau khi lắp đặt, pair thiết bị vào Casambi network qua tab Nearby devices trong app. VBA-SSR6 xuất hiện với profile 33618 (Dim) theo mặc định. Để đổi sang profile Scn hoặc Rly, cần unpair thiết bị trước, vào Nearby devices chọn "Change profile", chọn profile mong muốn, nhấn "Start update" và khởi động lại thiết bị sau khi cập nhật.

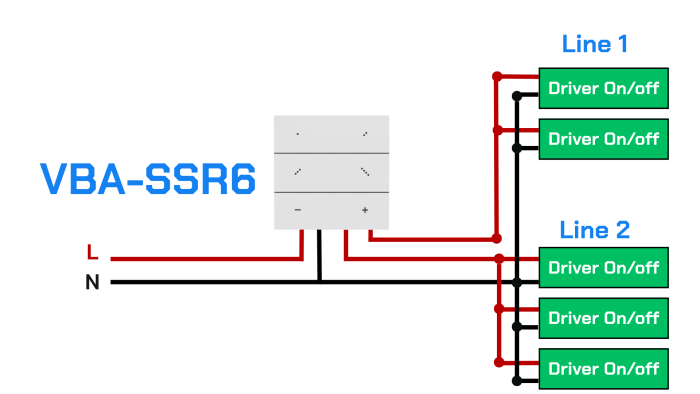

Sơ đồ đấu dây của VBA-SSR6

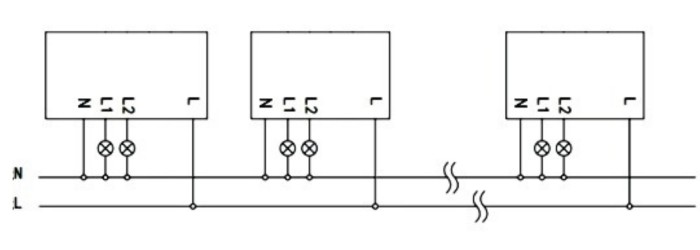

Sơ đồ đấu dây, 4 cài đặt trước + 2 rơ le

Sơ đồ đấu dây, 4 cài đặt trước + 2 rơ le VBA-SSR6

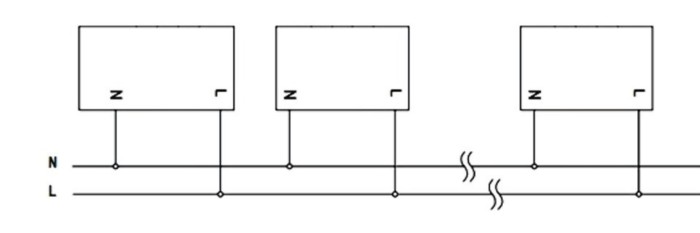

Sơ đồ đấu dây, 6 cài đặt trước và 4 cài đặt trước + 2 bộ điều chỉnh độ sáng

Sơ đồ đấu dây, 6 cài đặt trước và 4 cài đặt trước + 2 bộ điều chỉnh độ sáng VBA-SSR6

Ứng dụng VBA-SSR6

Hội trường và phòng đa năng (profile Scn, 6 scene): không gian cần nhiều hơn 4 kịch bản chiếu sáng được phục vụ đầy đủ trên một panel. Ví dụ: B1 "Hội thảo" (toàn phòng 100% 4000K), B2 "Trình chiếu" (spotlight bảng + ambient giảm), B3 "Giao lưu" (warm light 3000K 60%), B4 "Tiệc" (dynamic scene), B5 "Dọn dẹp" (tất cả 100% 6500K), B6 "Tắt". Sáu preset này gán cả nhóm Casambi lẫn thiết bị DALI qua Salvador trong cùng một scene.

Văn phòng cần scene và dimmer (profile Dim, default): 4 nút scene cho kịch bản cố định (họp, trình bày, nghỉ ngơi, vắng người) cộng thêm 2 nút dimmer để nhân viên điều chỉnh độ sáng linh hoạt mà không cần mở app. Đây là lý do Vlinca chọn profile này làm default cho SSR6.

Không gian cần kết hợp scene và relay (profile Rly): 4 nút scene Casambi cho chiếu sáng cộng 2 relay cho thiết bị AC phụ (quạt, rèm điện, ổ cắm sạc). Một panel phục vụ toàn bộ nhu cầu điều khiển trong phòng mà không cần lắp thêm module relay riêng.

Nâng cấp từ VBA-SSR4: khi dự án đã dùng SSR4 nhưng chủ đầu tư yêu cầu thêm nút, SSR6 là lựa chọn drop-in thay thế. Form factor giống hệt, wiring giống hệt, quy trình pair giống hệt. Chỉ khác tên thiết bị trong app và profile ID.

Ứng dụng thực tế trong dự án

Trong dự án cải tạo trung tâm hội nghị 12 phòng họp, mỗi phòng trước đây có 4 switch riêng biệt cho đèn downlight, đèn bảng, đèn sân khấu và quạt điều hòa bổ sung. SI thay toàn bộ bằng 1 VBA-SSR6 profile Rly tại mỗi vị trí: B1-B4 gán scene Casambi điều khiển 3 nhóm đèn theo kịch bản, B5 đóng cắt Relay 1 cho quạt bổ sung, B6 điều khiển Relay 2 cho màn chiếu điện. Tổng số thiết bị trên tường giảm từ 4 xuống còn 1 mỗi phòng. Cảm biến vi sóng wake up panel khi nhân viên kỹ thuật bước vào phòng tối để chuẩn bị, không cần bật đèn trước.

Trong một dự án resort 4 tầng với 80 phòng suite, thiết kế nội thất yêu cầu 5 kịch bản chiếu sáng mỗi phòng. VBA-SSR4 chỉ có 4 nút scene trong profile Scn nên không đủ. SI chuyển sang VBA-SSR6 profile Scn: B1 "Chào mừng" (2700K 40%), B2 "Nghỉ ngơi" (2700K 20%), B3 "Đọc sách" (4000K 80%), B4 "Bữa sáng" (3000K 60%), B5 "Buổi tối" (1800K 10%), B6 "Dọn phòng" (6500K 100%). Form factor SSR6 giống hệt SSR4, không cần sửa hộp âm tường đã chuẩn bị trước.

Kết luận

VBA-SSR6 là lựa chọn thay thế VBA-SSR4 khi dự án cần nhiều hơn 4 scene hoặc cần kết hợp scene với dimmer/relay mà không hi sinh bớt nút. Profile Dim mặc định phù hợp ngay với phần lớn văn phòng và khách sạn. Profile Scn phục vụ hội trường và không gian đa chức năng. Profile Rly mở rộng sang thiết bị AC không DALI trong cùng một panel. Form factor và wiring hoàn toàn tương thích với hộp âm tường chuẩn 86mm.

Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

Điểm khác biệt chính là số nút và phân bổ chức năng. SSR6 có 6 nút (3 hàng 2 cột) so với 4 nút (2 hàng 2 cột) của SSR4. Điều này cho phép SSR6 giữ 4 nút scene trong cả profile Dim lẫn profile Rly, trong khi SSR4 chỉ có 2 nút scene khi dùng Dim hoặc Rly. Profile Scn của SSR6 cũng có 6 scene so với 4 scene của SSR4. Form factor (86x86mm), relay output (2x300W), cảm biến vi sóng và BLE specs hoàn toàn giống nhau. Default profile của SSR6 là Dim (#33618), còn SSR4 là Scn (#33593).

Nếu dự án cần 4 scene và 2 nút dimmer thì không cần đổi. Pair vào network, cấu hình 4 nút scene trong app là xong. Chỉ cần đổi profile khi dự án cần 6 scene (chuyển sang Scn) hoặc cần relay output (chuyển sang Rly). Việc đổi profile chỉ thực hiện được khi thiết bị ở trạng thái unpaired.

Có. Mỗi relay là kênh độc lập: Relay 1 chịu tối đa 300W và Relay 2 chịu tối đa 300W, hoạt động đồng thời. Tổng tải tối đa khi cả hai relay đóng là 600W. Không vượt giới hạn này để tránh quá nhiệt cụm power supply (nhiệt độ vỏ tối đa 70°C).

Theo tài liệu V1.0, không có tùy chọn tắt cảm biến vi sóng qua Casambi app. Cảm biến chỉ trigger wake up LED nền, không tự động bật đèn trong network. Nếu cần tắt tính năng wake up, kiểm tra phiên bản firmware mới nhất hoặc liên hệ Vlinca.

Có. Vlinca sử dụng Casambi module đạt chứng nhận của Casambi Technologies, hoạt động trong cả hai loại network. Tuy nhiên, để dùng được tính năng Long Range, toàn bộ thiết bị trong network cần hỗ trợ Long Range

Có. Mọi cấu hình scene đã gán cho từng nút sẽ bị xóa khi đổi profile. Sau khi đổi và pair lại vào network, cần cấu hình lại từng nút trong Casambi app (More > Switches > chọn thiết bị).

Có. Casambi là hệ thống peer-to-peer Bluetooth, không cần internet hay cloud server. Toàn bộ logic điều khiển lưu trong thiết bị và network cục bộ. VBA-SSR6 điều khiển Casambi network trong phạm vi Bluetooth kể cả khi gateway offline.
