DTA116A51: Bộ Chuyển Đổi DIII-Net Modbus cho Tích Hợp Daikin VRV vào BMS
Trong dự án tòa nhà thương mại hay biệt thự cao cấp dùng hệ thống VRV Daikin, ME Contractor thường gặp bài toán: hệ thống BMS hoặc home automation của chủ đầu tư dùng Modbus RTU RS485, trong khi VRV Daikin giao tiếp nội bộ qua giao thức độc quyền DIII-Net. Không có adapter chuyển đổi, 2 hệ thống này không nói chuyện được với nhau. DTA116A51 của Daikin là cầu nối chính thức giải quyết bài toán đó, không cần lập trình phức tạp, 1 adapter phụ trách toàn bộ tòa nhà với tối đa 16 FCU.
DTA116A51 là gì và DIII-Net sang Modbus RTU có ý nghĩa gì trong thực tế thi công

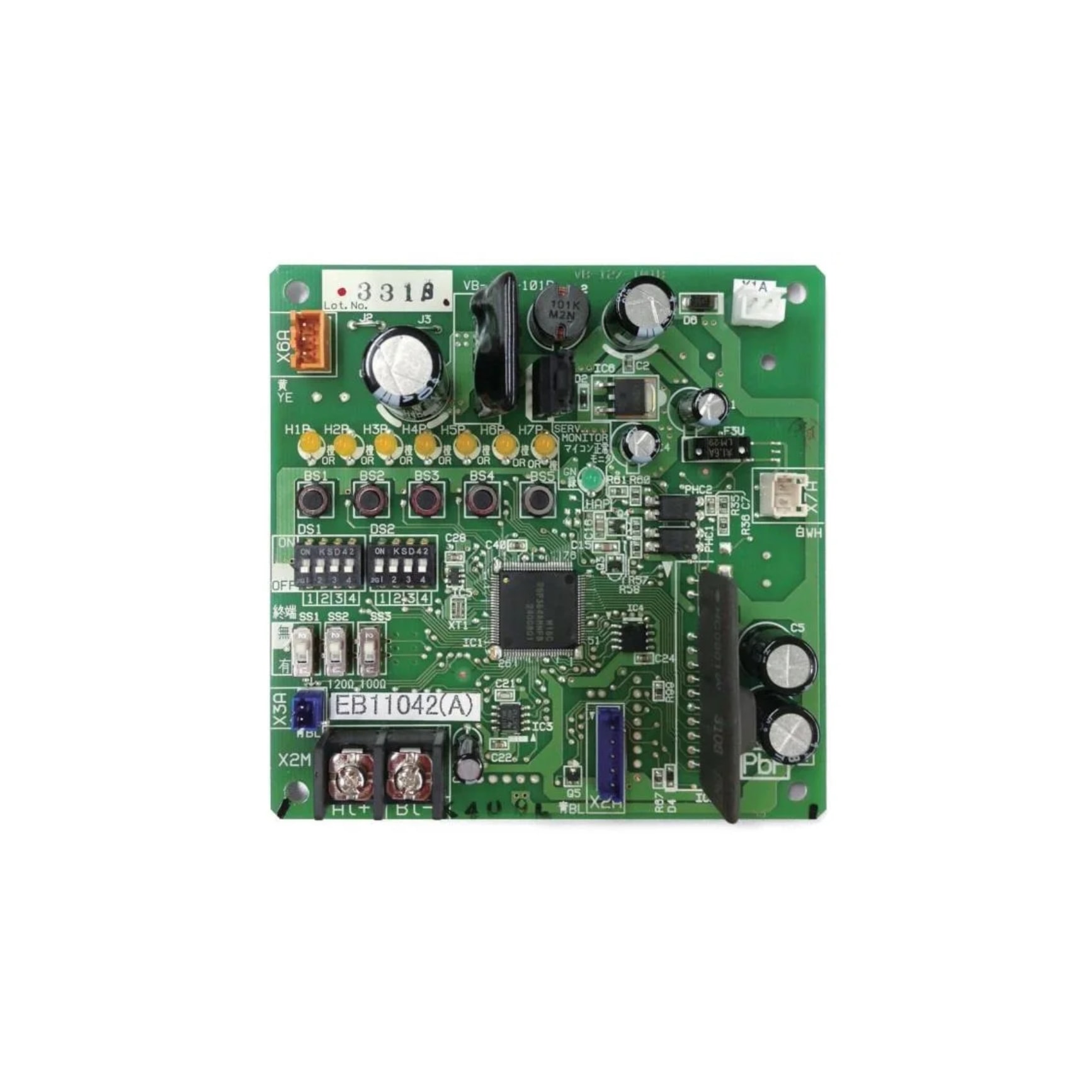

DTA116A51 là adapter chuyển đổi giao thức 2 chiều giữa DIII-Net (giao thức độc quyền của Daikin, bus giao tiếp giữa outdoor và indoor unit VRV) và Modbus RTU RS485 (giao thức công nghiệp tiêu chuẩn mở, được hỗ trợ bởi hầu hết BMS, home automation controller và SCADA).

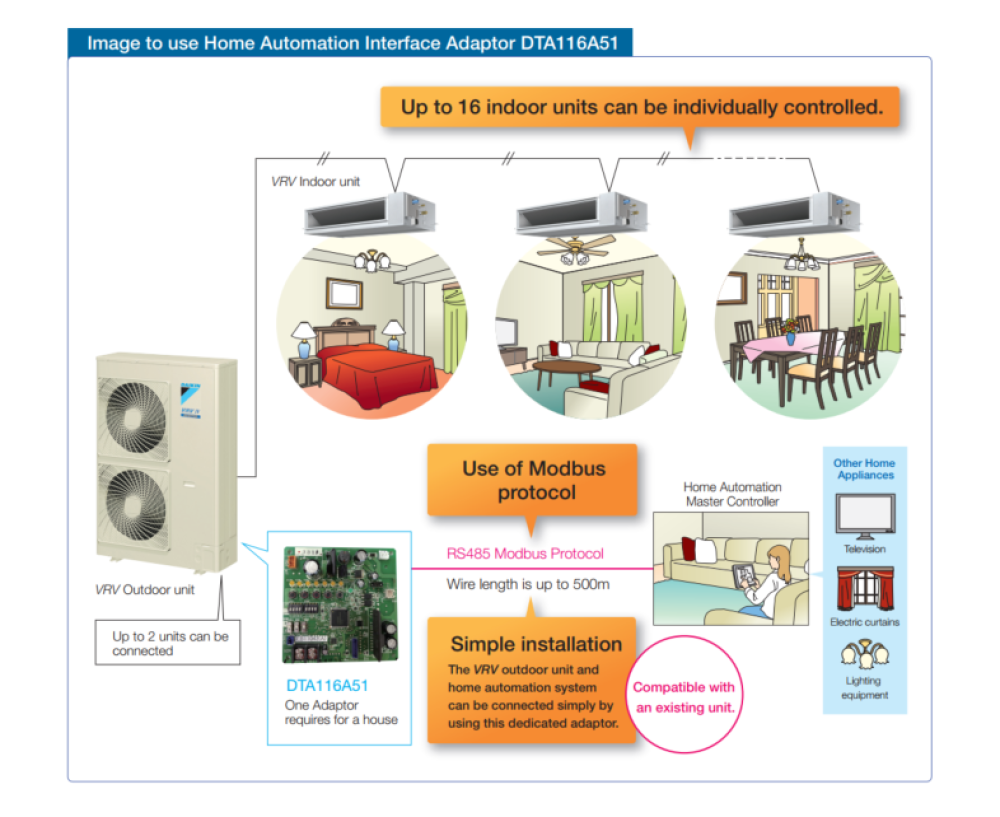

Trong thực tế thi công, adapter này được lắp vào outdoor unit VRV. Phía DIII-Net đấu vào bus giao tiếp giữa outdoor và indoor unit (dây 18AWG-2, không phân cực, tổng chiều dài đến 500m). Phía Modbus RS485 đấu 2 dây có phân cực đến BMS hoặc home automation master controller, tổng chiều dài cũng đến 500m.
Sau khi kết nối, BMS có thể đọc trạng thái và điều khiển từng FCU riêng lẻ qua Modbus register, bao gồm on/off, chế độ vận hành, setpoint nhiệt độ, tốc độ quạt, hướng louver và đọc nhiệt độ phòng. Không cần lập trình firmware hay cấu hình phức tạp ở phía adapter.
Giới hạn quan trọng cần nắm: 1 adapter phụ trách tối đa 16 FCU indoor và 2 outdoor unit. Nếu hệ thống VRV lớn hơn, cần nhiều adapter. Modbus address range chỉ từ 1-15, cần thiết kế địa chỉ Modbus trước khi thi công để tránh xung đột.
Kiến trúc kết nối: 1 adapter, 2 bus giao thức hoàn toàn độc lập
Phía DIII-Net (về phía VRV):
- Chuẩn kết nối: DIII-Net F1F2
- Dây: 18AWG-2, không phân cực, stranded, non-shielded
- Tổng chiều dài tối đa: 500m
- Kết nối tối đa: 16 FCU indoor, 2 outdoor unit
- Lấy nguồn từ outdoor unit: 16VDC (1.58VA tối đa)
Phía Modbus RS485 (về phía BMS/home automation):
- Giao thức: Modbus RTU (RS485)
- Dây: 16-18 AWG, có phân cực (lưu ý khác với phía DIII-Net)
- Tổng chiều dài tối đa: 500m
- Tốc độ: 9600 hoặc 19200bps
- Data length: 8 bit
- Modbus address range: 1-15
Nguồn điện: Adapter lấy 16VDC trực tiếp từ PCB outdoor unit cho các dòng VRV được hỗ trợ (RXYQ_TTJU, RXYQ_TYDN, RXMQ_PVJU). Với outdoor unit không thuộc danh sách này, cần nguồn 16VDC cấp ngoài riêng.
DTA116A51 có thể điều khiển được đối với các hệ thống điều hòa không khí Daikin, cụ thể là VRV, SkyAir và Mini-Split sử dụng điều khiển từ xa KRP928BB25. Bảng trình bày các chức năng của thiết bị:
| Chức năng | VRV | SkyAir |
Mini-Split, SkyAir sử dụng điều khiển từ xa KRP928BB25 |
|
| Giám sát và hiển thị | On/Off | X | X | X |
| Chế độ hoạt động (làm lạnh, sưởi ấm, quạt, khử ẩm) | X | X | X | |
| Nhiệt độ cài đặt | X | X | X | |
| Nhiệt độ phòng | X | X | X | |
| Hướng gió | X | X | ||
| Tốc độ quạt | X | X | ||
| Vô hiệu hóa dàn lạnh | X | X | ||
| Hiển thị lỗi | X | X | X | |
| Hiển thị tín hiệu thay lọc | X | X | ||
| Trạng thái kết nối | X | X | ||
| Điều khiển trực tiếp | On/Off | X | X | X |
| Chế độ hoạt động (làm lạnh, sưởi ấm, quạt, khử ẩm) | X | X | X | |
| Nhiệt độ cài đặt | X | X | X | |
| Hướng gió | X | X | ||
| Tốc độ quạt | X | X | ||
| Đặt lại tín hiệu thay lọc | X | X | ||

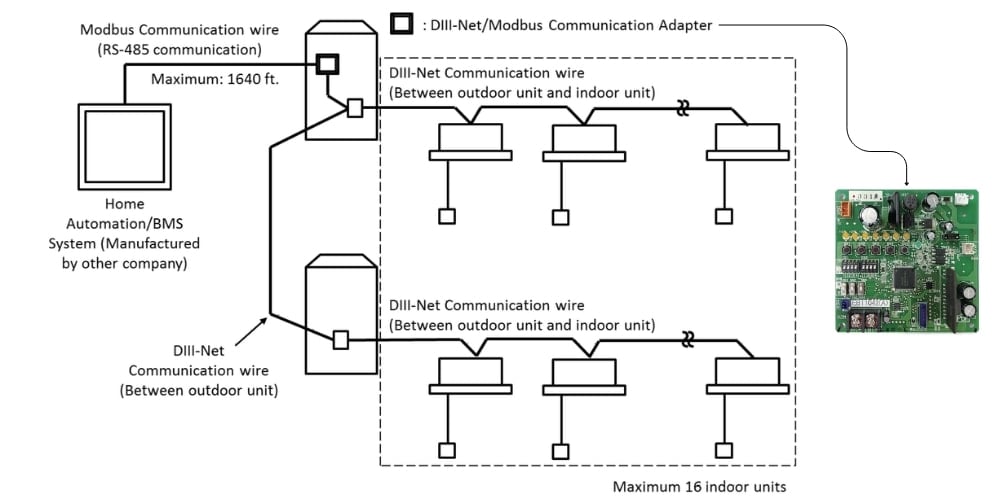

Sơ đồ kết nối thiết bị
Tương thích VRV và chức năng theo từng dòng sản phẩm
DTA116A51 tương thích với nhiều dòng VRV Daikin, nhưng không phải tất cả chức năng đều có trên mọi dòng:
Tương thích đầy đủ (VRV và SkyAir): Monitor và điều khiển: On/Off, chế độ vận hành (Cool/Heat/Dry/Fan/Auto), setpoint nhiệt độ, nhiệt độ phòng, hướng louver, tốc độ quạt, forced off, lỗi, filter sign, trạng thái giao tiếp.
Mini-Split và SkyAir dùng KRP928BB2S (chức năng giới hạn): Monitor: On/Off, chế độ vận hành, setpoint, nhiệt độ phòng, lỗi. Điều khiển: On/Off, chế độ vận hành, setpoint. Không hỗ trợ: louver direction, fan speed, filter sign, forced off, communication status.
Dòng outdoor unit hỗ trợ lấy nguồn trực tiếp: RXYQ_TTJU, RXYQ_TYDN, RXMQ_PVJU. Các dòng khác cần nguồn 16VDC ngoài.

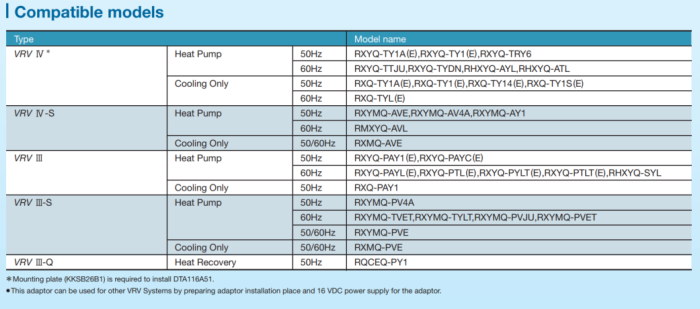

Dòng VRV tương thích đã xác nhận (từ catalog): VRV IV, VRV IV-S, VRV III, VRV III-S, VRV III-Q với các model RXYQ, RXMQ, RXQ, RHXYQ và nhiều model khác. Xem bảng Compatible models đầy đủ trong catalog DTA116A51.
Ứng dụng theo loại công trình
Tòa nhà văn phòng tích hợp BMS: Hệ thống VRV phụ trách HVAC toàn tòa nhà, BMS Siemens hay Schneider dùng Modbus RTU để đọc trạng thái và điều khiển từng FCU theo lịch làm việc. DTA116A51 là cầu nối trung gian, ME Contractor không cần lập trình thêm ở phía Daikin, chỉ cần cấu hình Modbus register trong BMS.
Khách sạn 4-5 sao: PMS (Property Management System) kết nối vào BMS qua Modbus, tự động bật FCU phòng khách trước 30 phút check-in, tắt khi checkout. DTA116A51 cho phép PMS điều khiển từng FCU phòng riêng lẻ qua địa chỉ Modbus tương ứng.
Biệt thự, penthouse cao cấp: Home automation system (Control4, Crestron, Savant) điều khiển VRV qua Modbus RS485. 1 DTA116A51 phụ trách toàn bộ hệ thống VRV cho 1 căn biệt thự với tối đa 16 FCU. Chủ nhà điều khiển điều hòa trên cùng giao diện với đèn, rèm, âm thanh.
Khu thương mại, trung tâm bán lẻ: Hệ thống SCADA theo dõi tiêu thụ năng lượng của từng FCU qua Modbus. Đọc nhiệt độ phòng, trạng thái vận hành và lỗi tập trung về màn hình quản lý. Cảnh báo tự động khi FCU có lỗi hoặc filter cần vệ sinh.
Dự án retrofit tích hợp VRV cũ vào BMS mới: DTA116A51 tương thích ngược với nhiều dòng VRV III và VRV IV đã lắp đặt trước đó. ME Contractor không cần thay outdoor unit, chỉ bổ sung adapter để tích hợp hệ thống VRV hiện hữu vào BMS mới của tòa nhà.
Câu hỏi thường gặp
DTA116A51 có thể kết nối vào KNX hay BACnet không?
Không trực tiếp. DTA116A51 chỉ xuất giao thức Modbus RTU RS485. Để kết nối vào KNX hoặc BACnet, cần thêm gateway Modbus-to-KNX hoặc Modbus-to-BACnet ở giữa. Nhiều BMS hiện đại hỗ trợ Modbus RTU trực tiếp nên thường không cần thêm lớp chuyển đổi.
1 tòa nhà nhiều hệ thống VRV có cần nhiều DTA116A51 không?
Có. Mỗi DTA116A51 phụ trách tối đa 16 FCU indoor và 2 outdoor unit. Nếu tòa nhà có 3 hệ thống VRV riêng biệt với tổng 40 FCU, cần ít nhất 3 adapter. Mỗi adapter có Modbus address range riêng 1-15, cần phân vùng địa chỉ Modbus để tránh xung đột trên bus RS485.
DTA116A51 có hỗ trợ Daikin SkyAir (FAQ, FBQ, FCQ) không?
Có. DTA116A51 tương thích với tất cả model VRV indoor unit và các dòng SkyAir FAQ, FBQ, FCQ, FHQ, FTQ. Với Mini-Split (CDXS, CTXS, FDXS, FTXS, FTXN), cần thêm adapter KRP928BB2S (DIII-Net Adapter) để kết nối vào bus DIII-Net, nhưng chức năng monitor và điều khiển sẽ bị giới hạn so với VRV thuần túy.
Adapter có cần nguồn ngoài không?
Với các dòng outdoor unit RXYQ_TTJU, RXYQ_TYDN, RXMQ_PVJU: không cần, adapter lấy 16VDC trực tiếp từ PCB outdoor unit. Với các dòng VRV khác không trong danh sách: cần cấp nguồn 16VDC ngoài riêng và hộp lắp đặt.
Có thể theo dõi mã lỗi của từng FCU qua Modbus không?
Có. DTA116A51 cho phép đọc trạng thái lỗi (malfunction, warning và mã lỗi cụ thể) của từng FCU qua Modbus register. BMS hoặc SCADA có thể cấu hình cảnh báo tự động khi phát hiện lỗi, giúp bộ phận kỹ thuật xử lý kịp thời mà không cần kiểm tra từng unit thủ công.
Kết luận
DTA116A51 là giải pháp chính thức của Daikin để tích hợp hệ thống VRV vào BMS hoặc home automation qua Modbus RTU RS485. Không cần lập trình phức tạp ở phía adapter, tương thích rộng với nhiều dòng VRV, lấy nguồn từ outdoor unit và phụ trách đến 16 FCU trên 1 adapter là những điểm mạnh rõ ràng cho dự án tích hợp HVAC.
Giới hạn cần ghi nhớ: tối đa 16 FCU và 2 outdoor unit trên 1 adapter, Modbus address range 1-15 cần thiết kế trước, dòng VRV ngoài danh sách cần nguồn 16VDC ngoài, Mini-Split kết nối qua KRP928BB2S có chức năng giới hạn hơn VRV. Nếu BMS dùng giao thức khác (KNX, BACnet, LonWorks), cần gateway chuyển đổi bổ sung.
