CGW-001 - Thiết bị hỗ trợ điều khiển từ xa Cloud Gateway Casambi

Casambi Cloud Gateway CGW-001 - Kết nối và điều khiển hệ thống chiếu sáng từ xa qua internet

Sau khi hoàn thành lắp đặt và commissioning, câu hỏi tiếp theo của chủ đầu tư hoặc facility manager thường là: làm sao điều chỉnh lịch chiếu sáng, kiểm tra trạng thái hệ thống, hoặc bật tắt khẩn cấp khi không có mặt tại tòa nhà? Casambi App làm rất tốt việc kiểm soát trực tiếp trong phạm vi Bluetooth, nhưng đó là giới hạn của BLE mesh. Để vượt ra ngoài phạm vi đó, cần một điểm kết nối internet.

Casambi Cloud Gateway CGW-001 là câu trả lời cho bài toán đó. Một thiết bị kết nối vào mạng Casambi Evolution qua BLE và ra internet qua Ethernet hoặc WiFi, cho phép toàn bộ chức năng điều khiển của Casambi App hoạt động từ bất kỳ đâu có internet, trong real-time.

CGW-001 là gì và hoạt động như thế nào

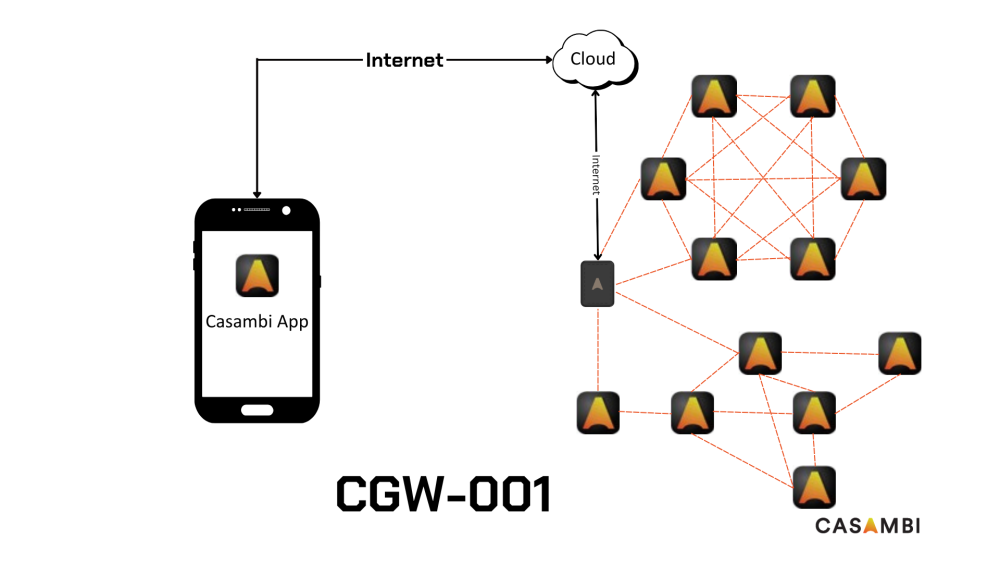

Cloud Gateway - cầu nối giữa BLE mesh và internet

CGW-001 hoạt động như một node đặc biệt trong Casambi Evolution network: nó tham gia vào mạng BLE giống như bất kỳ thiết bị Casambi nào khác, đồng thời kết nối ra ngoài internet qua Ethernet hoặc WiFi. Kết nối này là outbound-only, tức là gateway chủ động thiết lập kết nối đi ra, không có cổng nào mở để nhận kết nối từ bên ngoài vào. Toàn bộ traffic được mã hóa HTTPS, giảm thiểu bề mặt tấn công so với các gateway dùng exposed port hay local server.

Casambi App là giao diện người dùng cho gateway này. Khi người dùng mở app ở bất kỳ đâu và kết nối vào network đã có CGW-001, họ thao tác trực tiếp với hệ thống thực qua cloud, không qua relay bổ sung. Điều đó có nghĩa là độ trễ lệnh điều khiển thực tế phụ thuộc vào chất lượng internet ở hai đầu, không phải do kiến trúc phần mềm của Casambi.

Vai trò trong Casambi Evolution network

CGW-001 chỉ hoạt động với Casambi Evolution firmware. Đây là điều kiện bắt buộc, không phải tùy chọn. Mạng Casambi Classic không hỗ trợ cloud gateway. Nếu dự án hiện đang dùng Classic network, cần nâng cấp lên Evolution trước khi lắp CGW-001.

Mỗi Casambi network chỉ dùng một CGW-001. Điều này không phải giới hạn kỹ thuật tùy tiện mà phản ánh kiến trúc của Casambi cloud service: một network được định danh và quản lý như một thực thể duy nhất. Trong dự án có nhiều tòa nhà hoặc nhiều khu vực độc lập, mỗi network riêng biệt dùng một gateway riêng.

CGW-001 không làm nhiệm vụ repeater hay mở rộng vùng phủ BLE. Nó cần nằm trong phạm vi BLE của ít nhất một node trong mạng để duy trì kết nối. Vị trí đặt gateway do đó cần đảm bảo cả hai điều kiện: có internet (Ethernet hoặc WiFi) và trong tầm BLE của mesh.

Tính năng điều khiển và giám sát từ xa

Thông qua CGW-001 và Casambi App, facility manager hoặc SI có thể thực hiện toàn bộ các thao tác sau từ xa:

Điều khiển ánh sáng: dim hoặc on/off từng luminaire, theo group, hoặc toàn bộ network. Bật/tắt scene và animation đã được lập trình. Điều chỉnh color temperature, hue và saturation cho các luminaire có hỗ trợ màu sắc.

Quản lý lịch: tạo mới, chỉnh sửa hoặc tắt timer mà không cần đến tận nơi. Điều này đặc biệt hữu ích khi thay đổi giờ mùa đông/mùa hè, hoặc điều chỉnh lịch chiếu sáng theo sự kiện đặc biệt.

Giám sát real-time: xem trạng thái online/offline của từng node, kiểm tra dim level hiện tại, phát hiện sự cố sớm mà không cần điều phối nhân viên kỹ thuật đến hiện trường.

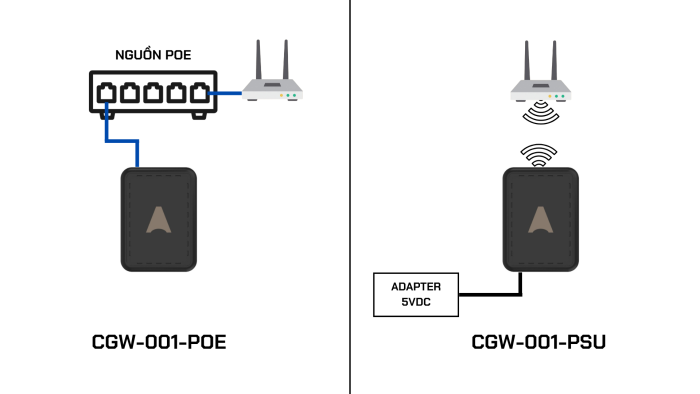

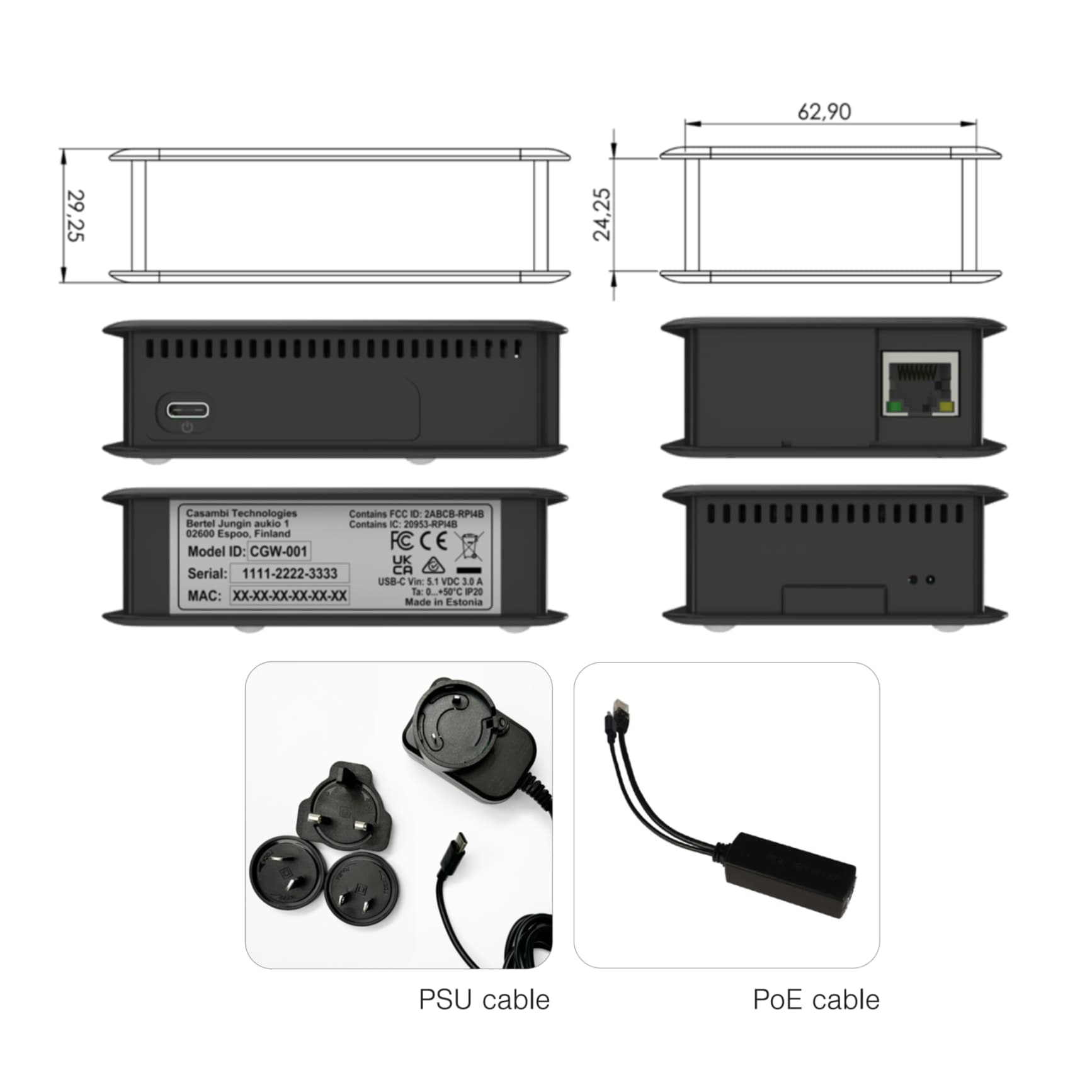

Sơ đồ kết nối thiết bị CGW-001

PSU và PoE - chọn phiên bản nào

CGW-001-PSU kèm power adapter đa vùng (EU, UK, US, AU, PRC), cấp nguồn 5V DC qua USB-C với dòng tối thiểu 3A. Phiên bản này phù hợp khi vị trí lắp đặt có ổ điện gần và không có hạ tầng PoE.

CGW-001-POE kèm splitter tách nguồn khỏi tín hiệu data từ dây Ethernet PoE, đưa nguồn vào USB-C và data vào cổng Ethernet của thiết bị. Phiên bản này phù hợp khi tủ mạng hoặc switch PoE đã có sẵn tại phòng server hoặc tủ điện, giúp giảm số lượng ổ cắm điện riêng cần bố trí.

Yêu cầu mạng và vị trí lắp đặt

CGW-001 cần kết nối internet ổn định. Ethernet được ưu tiên hơn WiFi vì ổn định hơn trong môi trường có nhiều thiết bị wireless. Nếu dùng WiFi, cần đảm bảo tín hiệu đủ mạnh tại vị trí đặt gateway và SSID không thay đổi sau khi cấu hình.

Về bảo mật mạng: Casambi khuyến nghị đặt CGW-001 trên một network VLAN riêng, tách khỏi các thiết bị business-critical như server, camera, hệ thống an ninh. Điều này không bắt buộc về mặt kỹ thuật nhưng là best practice theo tiêu chuẩn IT tòa nhà.

CGW-001 cần nằm trong phạm vi BLE của ít nhất một Casambi node trong network. Vì CGW-001 dựa trên Raspberry Pi 4 với BLE 5.0, phạm vi thực tế tương đương các Casambi node khác, tức là trong khoảng 10–30 m trong nhà tùy vật cản. Không đặt trong tủ kim loại kín.

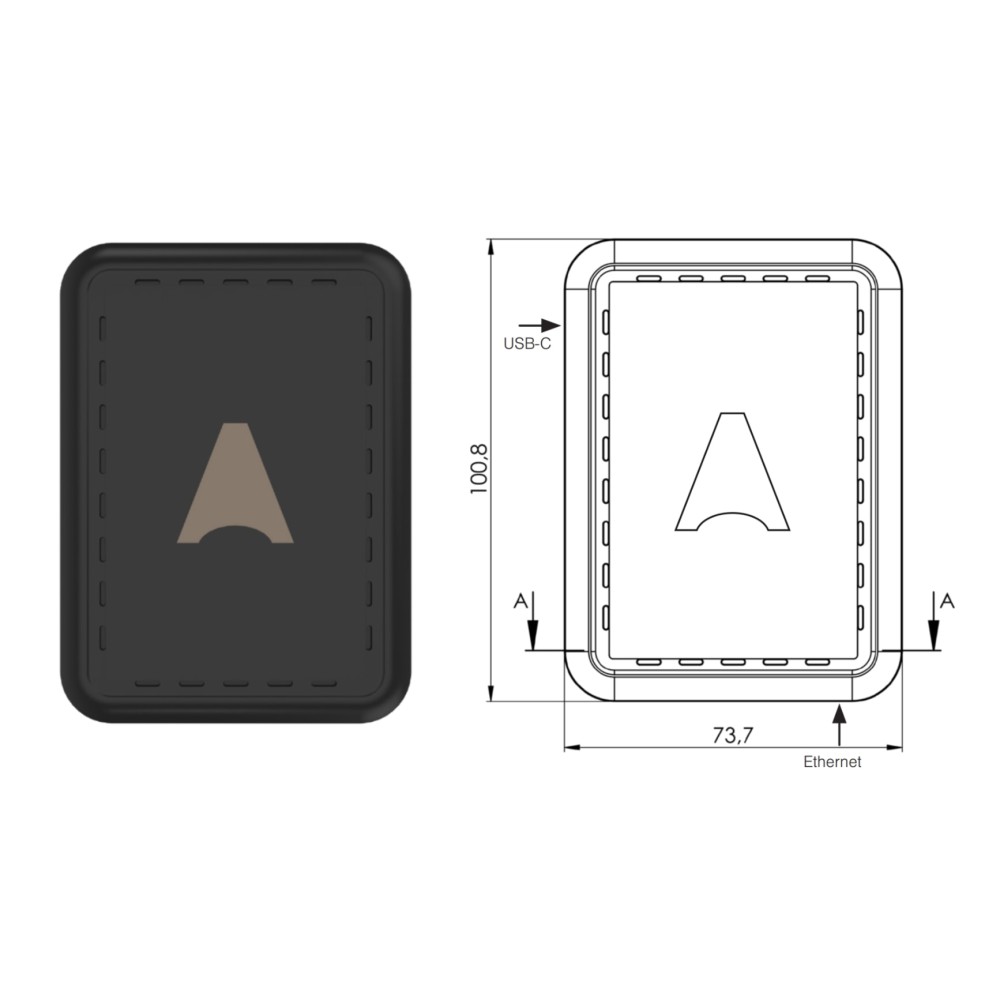

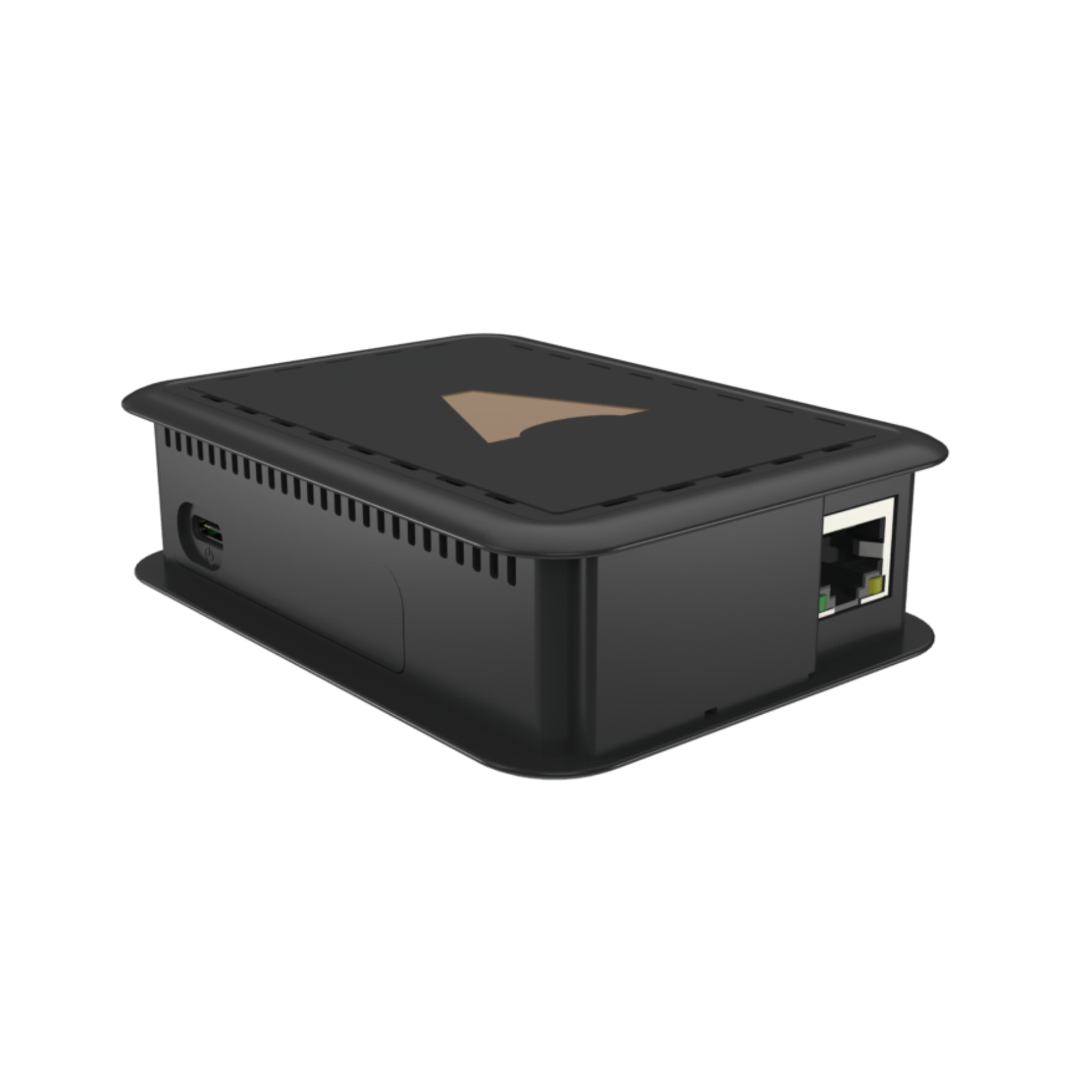

Kết nối Ethernet dùng cổng Gigabit phía dưới thiết bị. Cổng USB-C dùng để cấp nguồn (phiên bản PSU) hoặc nhận nguồn từ PoE splitter (phiên bản PoE). Sau khi cấp nguồn và kết nối mạng, thiết bị tự khởi động và kết nối vào Casambi cloud. Hướng dẫn thiết lập chi tiết về network settings có trong installation guide kèm theo sản phẩm.

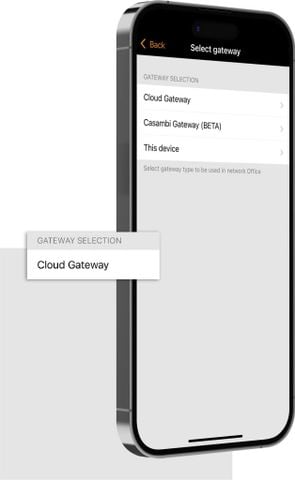

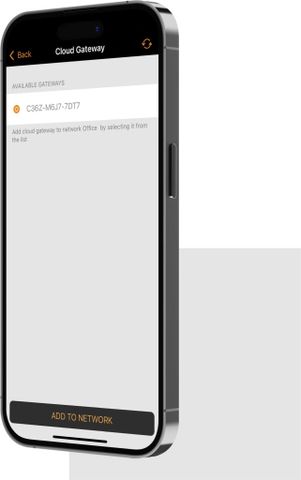

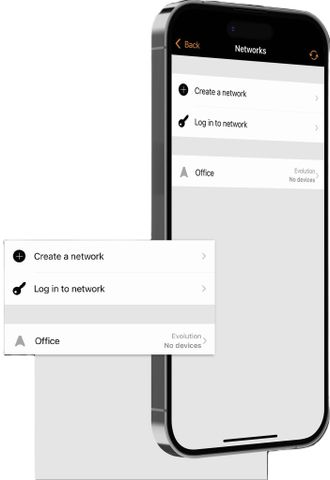

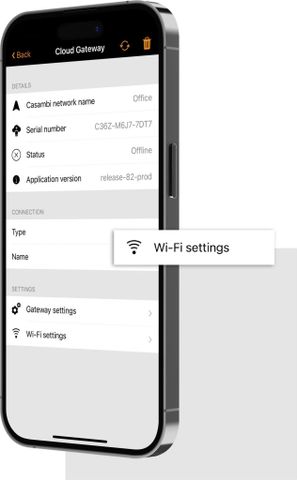

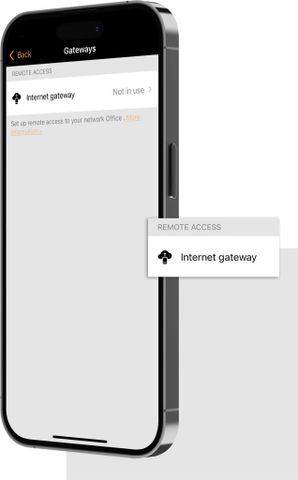

Hướng dẫn kết nối Casambi Cloud Gateway

Ứng dụng CGW-001

CGW-001 phù hợp cho các dự án chiếu sáng thương mại đã dùng Casambi Evolution và có nhu cầu quản lý từ xa: tòa văn phòng, trung tâm thương mại, khách sạn, chuỗi bán lẻ, khu công nghiệp và các công trình công cộng. Bất kỳ dự án nào mà facility manager hoặc chủ đầu tư cần can thiệp vào hệ thống chiếu sáng mà không muốn hoặc không thể điều phối nhân viên kỹ thuật đến tận nơi.

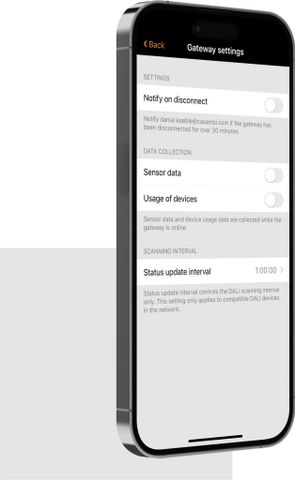

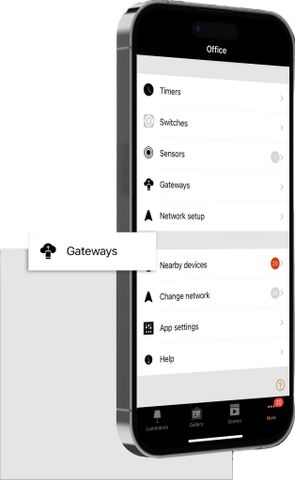

Thiết lập và quản lý từ xa qua app

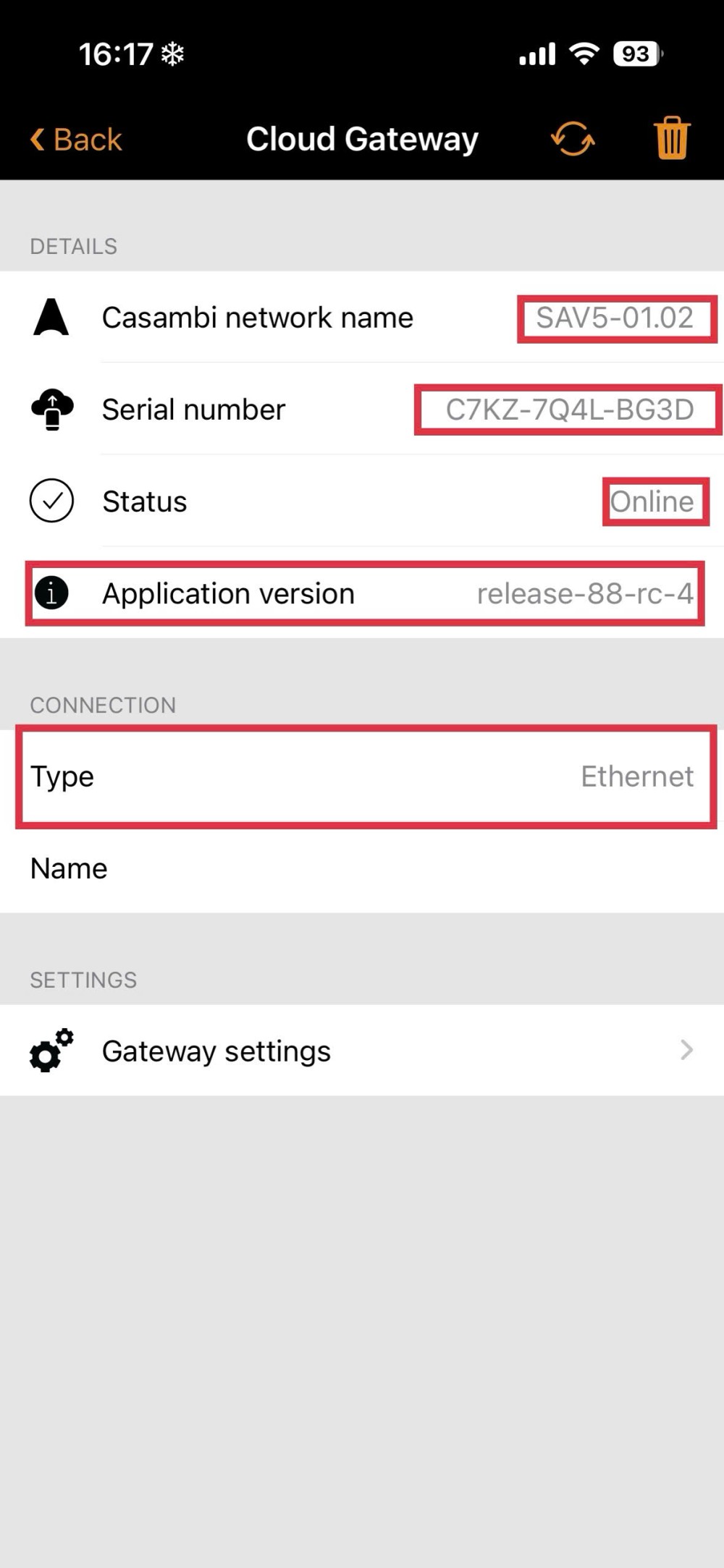

Sau khi CGW-001 được lắp và kết nối internet, SI cấu hình nó vào Casambi network qua app trong phạm vi BLE như với bất kỳ thiết bị Casambi nào khác. Từ đó, facility manager được cấp quyền truy cập vào network qua tài khoản Casambi và có thể đăng nhập từ bất kỳ thiết bị iOS hoặc Android nào có kết nối internet.

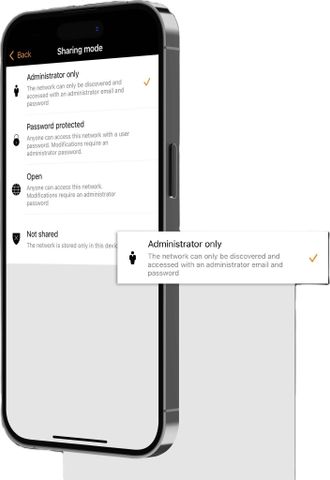

Phân quyền người dùng trong Casambi cho phép SI giữ quyền admin cấu hình trong khi facility manager chỉ có quyền vận hành (điều khiển, xem trạng thái, chỉnh timer). Điều này tách biệt rõ ràng trách nhiệm giữa đơn vị triển khai và đơn vị vận hành, giảm rủi ro thay đổi cấu hình ngoài ý muốn.

Ứng dụng thực tế trong dự án

Quản lý chiếu sáng tòa nhà thương mại nhiều tầng

Trong một tòa văn phòng 10 tầng đã triển khai Casambi Evolution với CBU-DA-1P hoặc CBU-DCS trên mỗi DALI line, facility manager cần điều chỉnh lịch chiếu sáng theo thay đổi giờ làm việc, bật chiếu sáng khẩn cấp cho sự kiện ngoài giờ, hoặc tắt toàn bộ hệ thống khi tòa nhà đóng cửa nghỉ lễ. Tất cả thao tác này thực hiện từ điện thoại trong vài giây qua app, không cần gọi đội kỹ thuật đến.

Khi có sự cố, facility manager thấy ngay node nào offline trong app thay vì phải đi kiểm tra từng tầng. Thông tin đó đủ để đưa ra quyết định gọi kỹ thuật và xác định phạm vi, tiết kiệm đáng kể thời gian xử lý.

Quản lý chuỗi địa điểm nhiều site

Với chuỗi bán lẻ hoặc chuỗi khách sạn có nhiều chi nhánh, mỗi chi nhánh là một Casambi Evolution network độc lập với một CGW-001 riêng. Quản lý chuỗi có thể truy cập từng network từ cùng một app Casambi bằng cách chuyển đổi giữa các network đã được cấp quyền.

Kịch bản thực tế: điều chỉnh đồng loạt lịch chiếu sáng cho tất cả chi nhánh trước ngày lễ, hoặc kiểm tra trạng thái hệ thống tại một chi nhánh cụ thể khi nhận phản ánh từ nhân viên tại chỗ. Không cần đến tận nơi, không cần triệu tập đội kỹ thuật cho những thao tác không liên quan đến phần cứng.

Kết luận

CGW-001 là thành phần bắt buộc khi dự án Casambi cần remote access: quản lý từ xa, giám sát real-time và điều chỉnh lịch mà không cần có mặt tại công trình. Chọn CGW-001-PSU khi không có hạ tầng PoE, CGW-001-POE khi tủ mạng đã có switch PoE sẵn.
